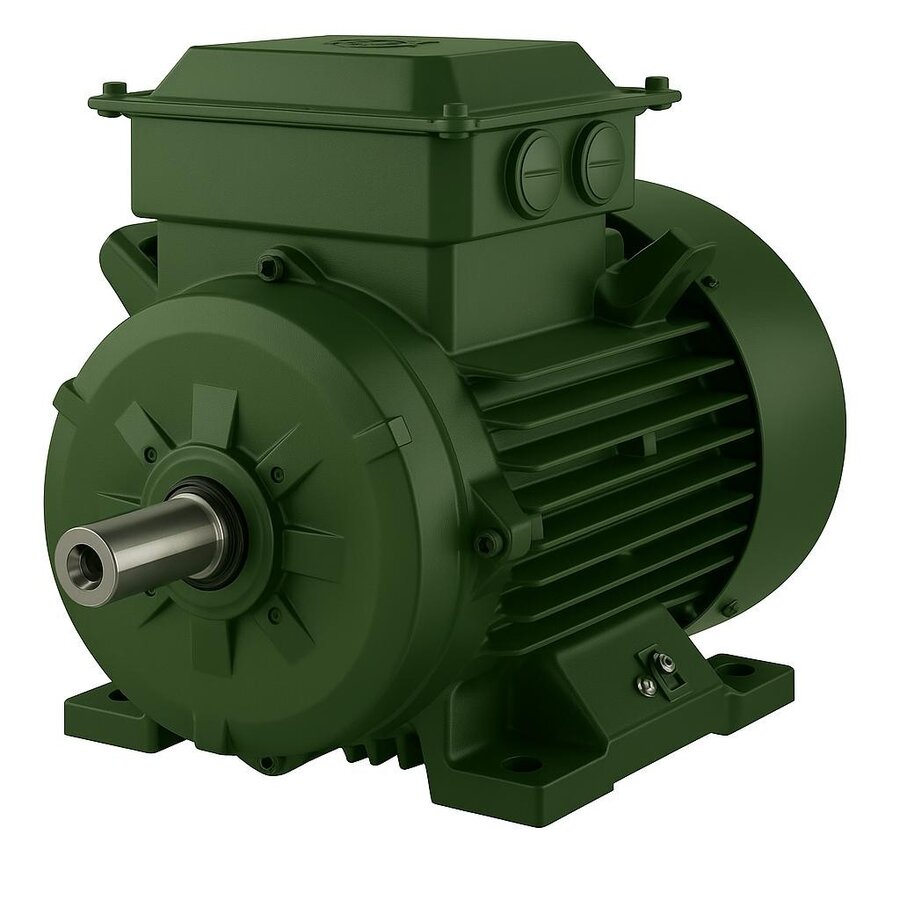

Pik gövdeli elektrik motoru, dökme demirden imal edilen gövdesi sayesinde sanayinin en zorlu koşullarında bile uzun ömürlü çalışma sunar. Darbe, titreşim ve sürekli yükün bir arada bulunduğu hatlarda, motorun gövdesi yalnızca bir kabuk değil; mekanik dayanımın, ısı yönetiminin ve sessiz çalışmanın temel taşıdır. Pik döküm gövde, bu nedenle ağır hizmet uygulamalarında en güvenilir tercihlerden biri olarak öne çıkar.

Pik Döküm Gövde Nedir

Pik, dökme demir anlamına gelir ve yüksek karbon içeriği sayesinde basınç altında çok dayanıklıdır. Pik döküm gövde, eriyik demirin kalıba dökülmesiyle tek parça halinde oluşturulur. Bu yapı, motorun iç parçalarını dış etkilere karşı sağlam biçimde korur. Alüminyum gövdeye kıyasla daha ağırdır, ancak bu ağırlık aynı zamanda motorun yere sağlam oturmasını ve titreşimi sönümlemesini sağlar.

Mekanik Dayanım Avantajı

Dökme demirin en belirgin özelliği, darbe ve titreşimi soğurma yeteneğidir. Kırıcı, değirmen, konveyör ve presler gibi sürekli mekanik zorlanma altındaki uygulamalarda pik gövde, motorun hizalamasını ve mil dengesini korur. Bu sayede rulman ömrü uzar, sargılara binen mekanik stres azalır. Gövdenin sertliği, montaj sırasında ortaya çıkabilecek gerilmeleri de tolere ederek uzun vadeli güvenilirlik sağlar.

  • Yüksek darbe ve titreşim dayanımı.
  • Mil hizasının ve dengenin korunması.
  • Rulman ve sargı ömrünün uzaması.

Isı Yönetimi ve Soğutma

Pik döküm gövde, geniş yüzey alanı ve kanatlı (soğutma kanatları) yapısı sayesinde motorun ürettiği ısıyı verimli biçimde dışarı atar. İyi ısı yönetimi, sargı sıcaklığını F sınıfı yalıtımın güvenli aralığında tutar ve motorun S1 sürekli çalışma rejiminde sorunsuz görev yapmasını sağlar. Aşırı ısınma, motor ömrünü kısaltan en önemli etkenlerden biri olduğundan, gövdenin soğutma performansı doğrudan dayanıklılığa katkı sunar.

Teknik Özellikler

Pik gövdeli motorlar geniş bir güç aralığında temin edilebilir. Tipik değerler şu şekildedir:

  • Güç aralığı: 0,55 kW - 355 kW.
  • Şebeke: 400V / 50Hz, üç fazlı.
  • Devir: 2 kutup ~3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d.
  • Koruma: IP55, yalıtım: F sınıfı, rejim: S1.
  • Rotor: sincap kafesli asenkron yapı.

Sincap kafesli rotor, fırça ve bilezik içermediğinden bakım gereksinimini en aza indirir ve pik gövdenin sağladığı dayanımla birleşince uzun ömürlü bir çözüm ortaya çıkar.

Verim Sınıfları ve Enerji

Pik gövdeli motorlar IEC 60034-30-1 standardına göre IE2, IE3 ve IE4 verim sınıflarında sunulabilir. Sürekli çalışan ağır hizmet hatlarında yüksek verim sınıfı seçmek, enerji maliyetini belirgin biçimde düşürür. Gövdenin sağladığı iyi soğutma, yüksek verimli sargıların ısınmadan çalışmasını desteklediği için verim ve dayanım birbirini tamamlar. IE3 elektrik motorları hakkındaki içeriğimiz verim seçimi konusunda yol göstericidir.

Montaj Seçenekleri

Pik döküm gövde, farklı montaj biçimlerine uygun olarak üretilir. Ayaklı (B3) montaj zemine sabitlenen uygulamalarda, flanşlı (B5) ve küçük flanşlı (B14) montaj ise pompa, redüktör gibi makineye doğrudan bağlanan uygulamalarda kullanılır. Gövdenin standart ölçülere uygunluğu, montajın sorunsuz olmasını ve mil hizalamasının korunmasını sağlar.

Kullanım Alanları

Pik gövdeli motorlar, dayanımın öncelikli olduğu hemen her sanayi kolunda görev alır. Maden ve agrega tesislerindeki kırıcılar, çimento değirmenleri, ağır konveyörler, su pompaları, vinç ve kaldırma sistemleri bu motorların tipik kullanım alanlarıdır. Toz, nem ve sürekli yükün bir arada olduğu bu ortamlarda IP55 koruma ile birleşen pik gövde, güvenilir bir çözüm sunar.

Doğru Motoru Seçmek

Pik gövdeli bir motor seçerken güç, devir, montaj biçimi ve verim sınıfının uygulamaya uygun belirlenmesi önemlidir. Ortam koşulları ağırsa, takviyeli rulmanlar ve ek koruma opsiyonları değerlendirilebilir. İzmir merkezli olarak geniş güç aralığında pik gövdeli elektrik motorlarını tedarik ediyor, uygulamanıza uygun model seçiminde teknik destek sunuyoruz. Doğru seçilmiş bir pik gövdeli motor, ağır koşullarda dahi yıllarca kesintisiz hizmet vererek işletmenin üretim sürekliliğini güvence altına alır.

Pik Gövde ile Alüminyum Gövde Karşılaştırması

Motor seçiminde gövde malzemesi sık sorulan bir konudur. Pik döküm gövde, ağırlığı ve sönümleme kapasitesi sayesinde titreşimli ve darbeli ağır hizmet uygulamaları için uygundur. Alüminyum gövde ise hafifliği ve iyi ısı iletimi ile taşınabilir veya hafif yüklü uygulamalarda öne çıkar. Sürekli mekanik zorlanma, dış darbe riski ve uzun ömür beklentisi olan hatlarda pik gövde net biçimde avantajlıdır. Doğru tercih, motorun çalışacağı ortamın koşullarına göre belirlenmelidir.

  • Pik gövde: yüksek dayanım, titreşim sönümleme, ağır hizmet.
  • Alüminyum gövde: hafiflik, kolay taşıma, hafif uygulamalar.

Korozyon ve Zorlu Ortamlar

Pik gövdeli motorlar, IP55 koruma sınıfı ve uygun boya kaplaması sayesinde tozlu, nemli ve dış mekana yakın ortamlarda güvenle çalışır. Maden, çimento ve agrega tesisleri gibi aşındırıcı tozun yoğun olduğu alanlarda gövdenin dayanımı uzun ömür sağlar. Daha agresif ortamlarda ek koruyucu boya ve sızdırmazlık opsiyonları değerlendirilebilir. Gövdenin sağlam yapısı, dış etkenlerin motorun iç parçalarına ulaşmasını engelleyerek arıza riskini düşürür.

Bakım Kolaylığı

Sincap kafesli rotor ve sağlam pik gövdenin birleşimi, bakımı sade ve öngörülebilir kılar. Düzenli yapılması gereken işlemler rulman yağlama, soğutma kanatlarının temizliği ve terminal bağlantılarının kontrolüdür. Gövdenin titreşimi sönümleme özelliği, mekanik parçaların daha az yıpranmasını sağladığından bakım aralıkları uzar. Bu da hem işletme maliyetini düşürür hem de plansız duruşları azaltır.

Pik Gövdeli Motorda Verim ve Devir Dengesi

Pik gövdeli bir motor seçerken devir ve verim birlikte değerlendirilmelidir. Yavaş ve yüksek torklu uygulamalarda 6 kutuplu 1000 d/d motorlar tercih edilirken, pompa ve fan gibi uygulamalarda 4 kutuplu 1500 d/d daha yaygındır. Doğru devir seçimi, gereksiz redüktör veya kasnak kayıplarını ortadan kaldırarak sistemin toplam verimini artırır. Pik gövdenin sağladığı iyi soğutma, yüksek verimli sargıların ısınmadan çalışmasını desteklediği için verim ve dayanım birbirini tamamlar. Bu denge doğru kurulduğunda, motor hem enerji açısından ekonomik hem de mekanik olarak güvenilir bir şekilde uzun yıllar görev yapar.

Devreye Alma ve İlk Çalıştırma

Pik gövdeli bir motoru devreye alırken birkaç adım, uzun ömrün temelini atar. Mil hizalaması dikkatle yapılmalı, kaplin veya kasnak gerginliği uygun ayarlanmalıdır. Yalıtım direnci ölçülmeli, dönüş yönü kontrol edilmelidir. İlk çalıştırmada sıcaklık ve titreşim gözlemlenerek anormal bir durum olup olmadığı izlenir. Doğru devreye alınmış bir pik gövdeli motor, ağır hizmet koşullarında dahi kararlı ve sessiz biçimde çalışmaya başlar.
