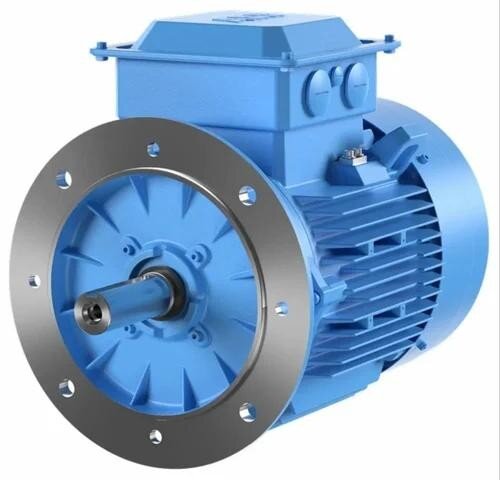

Pik döküm gövdeli elektrik motorları, mekanik dayanım ile ısıl davranışı bir arada isteyen ağır sanayi uygulamaları için tasarlanır. IE3 Premium'dan IE5 Ultra Premium'a uzanan verim sınıfı yelpazesi, aynı sağlam gövde üzerinde farklı enerji performansı seviyeleri sunar. Bu yazıda pik döküm gövdenin neden tercih edildiğini, verim sınıflarının ne ifade ettiğini ve doğru seçimin nasıl yapılacağını ele alıyoruz.

Neden Pik Döküm Gövde?

Pik döküm, alüminyuma kıyasla daha yüksek rijitlik ve titreşim sönümleme sağlar. Bu sayede darbeli yüklerde, döküm hatlarında ve taş kırma gibi zorlu ortamlarda gövde deformasyona ve mikro çatlaklara karşı dirençlidir; ısının da daha geniş bir yüzeyden atılmasına yardımcı olur. Ağır titreşimli uygulamalarda pik döküm gövde, motorun ömrü boyunca hizalamayı koruyarak rulman ve sargı yükünü azaltır.

Pik Döküm ile Alüminyum Karşılaştırması

İki gövde malzemesi farklı ihtiyaçlara hizmet eder. Seçim, uygulamanın darbe seviyesine, taşıma kolaylığı beklentisine ve ortam koşullarına göre yapılır.

  • Pik döküm: yüksek rijitlik, üstün titreşim sönümleme, darbeye dayanıklılık
  • Alüminyum: hafiflik, kolay taşıma, hızlı montaj
  • Pik döküm: ağır sanayi, kırıcı, değirmen, maden uygulamaları için ideal
  • Alüminyum: fan, küçük pompa ve hareketli ekipman için pratik

IE3, IE4 ve IE5 Verim Sınıfları

IEC 60034-30-1'e göre IE3 Premium, IE4 Süper Premium ve IE5 Ultra Premium sınıfları, kayıpları kademeli olarak azaltır. IE5'e doğru çıkıldıkça aynı güçte daha düşük çalışma sıcaklığı ve daha uzun rulman-yalıtım ömrü elde edilir; uzun saat çalışan tesislerde bu, işletme giderinde belirleyici olur. Üst sınıfa geçildikçe motorun şebekeden çektiği akım azalır, ısınma düşer ve bakım aralıkları uzar.

Kutup Sayısı, Devir ve Tork

Pik döküm gövdeli motorlar 2, 4 ve 6 kutuplu olarak sunulur. 50 Hz şebekede 2 kutup ~3000 d/d, 4 kutup ~1500 d/d, 6 kutup ~1000 d/d senkron devirde döner. Yük altında sincap kafesli rotorda oluşan kayma nedeniyle gerçek devir biraz daha düşüktür. Daha düşük devirli motorlar aynı güçte daha yüksek tork üreterek kırıcı ve değirmen gibi yüksek başlangıç torku isteyen uygulamalara uyum sağlar.

Teknik Özellikler

Bu motorlar IP55 koruma, F sınıfı yalıtım ve S1 sürekli çalışma için üretilir. 400 V / 50 Hz şebekede 2, 4 ve 6 kutuplu seçenekler; B3, B5 ve B14 bağlantı tipleri sunulur. Güç aralığı 0,55 kW'tan 355 kW'a kadar geniş tutulmuştur. IP55 koruma sınıfı, tozlu ve su püskürtmeli ortamlarda güvenli kullanım sağlarken F sınıfı yalıtım yüksek sıcaklıklara karşı dayanıklılık verir.

Isıl Davranış ve Soğutma

Pik dökümün yüksek ısıl kütlesi, motorun ani yük değişimlerinde sıcaklığı daha kararlı tutmasına yardım eder. Gövdedeki dökme soğutma kanatları ısıyı geniş bir yüzeyden havaya aktarır; arkadaki fan bu soğutmayı destekler. Düşük çalışma sıcaklığı, sargı yalıtımının ve rulman gresinin ömrünü uzatarak arıza riskini azaltır.

Tipik Kullanım Alanları

Pik döküm gövdeli IE3-IE5 motorlar özellikle mekanik zorlanmanın yüksek olduğu sahalarda tercih edilir.

  • Taş ve maden kırıcıları
  • Çimento ve agrega değirmenleri
  • Ağır hizmet konveyörleri
  • Büyük debili pompa ve fanlar
  • Karıştırıcı ve granülatörler

Doğru Verim Sınıfını Seçmek

İzmir merkezli tedarikçi DRG Motor, pik döküm gövdeli IE3-IE5 motorları uygulamanın çalışma saatine ve yük tipine göre önerir. Yüksek saat çalışan hatlarda üst verim sınıfının ek maliyeti, enerji tasarrufuyla zamanla telafi edilir. Az saat çalışan veya yedek konumdaki motorlarda ise IE3 çoğu zaman dengeli bir seçimdir. Gücü, devri ve günlük çalışma süresini paylaştığınızda en uygun gövde ve verim sınıfını birlikte belirleyebiliriz. Ürünlerimizi drgmotor.com üzerinden inceleyebilirsiniz.

Pik Döküm Gövdenin Bakım Avantajları

Pik döküm gövdeli motorlar, sağlam yapıları sayesinde bakım açısından da öngörülebilir bir performans sunar. Yine de uzun ömür için düzenli kontrol şarttır. Gövdenin yüksek ısıl kütlesi ani sıcaklık değişimlerini yumuşatsa da soğutma yüzeylerinin temiz tutulması verimi korur.

  • Soğutma kanatlarının tozdan arındırılması
  • Rulman greslerinin önerilen aralıklarda yenilenmesi
  • Klemens kutusu sızdırmazlığının kontrolü
  • Titreşim ve hizalama ölçümlerinin periyodik yapılması

Darbeli uygulamalarda pik döküm gövde, titreşimi sönümleyerek rulman ve sargıya gelen yükü azaltır; bu da bakım aralıklarının uzamasına katkı sağlar.

Doğru Verim Sınıfının Geri Kazanım Hesabı

Yüksek saat çalışan bir hatta IE3'ten IE4 ya da IE5'e geçmek, başlangıçta daha yüksek bir bedel gerektirir. Ancak her verim basamağı, motorun çektiği enerjiyi bir miktar daha azaltır. Günde 20 saat çalışan büyük güçlü bir motorda bu fark, yılda binlerce kWh tasarrufa dönüşebilir ve ek maliyet birkaç yıl içinde karşılanır. Az saat çalışan veya yedek konumundaki motorlarda ise geri kazanım süresi uzayacağı için IE3 çoğunlukla en dengeli seçimdir. Karar verirken çalışma süresi, en belirleyici parametredir.

Montaj ve Devreye Alma

Pik döküm gövdeli motorların ağırlığı, montaj sırasında doğru kaldırma ve hizalama gerektirir. B3 ayaklı gövdelerde zemin düzgünlüğü, B5 ve B14 flanşlı gövdelerde ise flanş yüzeyinin temizliği önemlidir. Hatalı hizalama, motorun verimini düşürmenin yanında rulman ömrünü de kısaltır. Devreye almadan önce yön kontrolü ve boşta çalıştırma testi yapılması, sahada karşılaşılan birçok sorunu baştan önler.

Döküm Kalitesi ve Yüzey İşleme

Pik döküm gövdenin performansı, dökümün gözeneksiz ve homojen olmasına bağlıdır. Kaliteli bir gövdede mikro gözenekler en aza indirilir; bu hem mekanik dayanımı artırır hem de ısının düzgün iletilmesini sağlar. İşlenmiş yatak yuvaları ve flanş yüzeyleri dar toleranslarda tutulduğunda rotor tam merkezde döner, hava aralığı düzgün kalır ve titreşim düşük seviyede seyreder. Bu detaylar, ağır yük altında çalışan motorun yıllar boyunca hizalamasını korumasını mümkün kılar.

Ağır Yük Altında Başlangıç Torku

Kırıcı, değirmen ve granülatör gibi uygulamalar, durağan halden harekete geçerken yüksek bir başlangıç torku ister. Pik döküm gövdeli motorların sağlam yapısı, bu yüksek başlangıç momentlerinde oluşan mekanik gerilmeleri sorunsuz karşılar. Yüksek atalet momentine sahip yüklerde yol verme süresi uzayabileceğinden, motorun ısınma davranışı ve gerektiğinde yumuşak yol verici kullanımı seçim aşamasında değerlendirilmelidir.

Zorlu Ortamlar İçin Ek Korumalar

Maden, çimento ve döküm sahaları yalnızca mekanik değil, çevresel olarak da zorlayıcıdır. Pik döküm gövdeli motorlar bu ortamlar için çeşitli ek korumalarla donatılabilir.

  • Yüksek tozlu ortamlar için ek conta ve keçe sızdırmazlığı
  • Nemli sahalarda sargı için tropikalizasyon (ek emprenye)
  • Yüksek ortam sıcaklığında genişletilmiş sıcaklık aralığı tasarımı
  • Sargı ısısının takibi amacıyla gömülü termistör ya da rezistans tipi ısı algılayıcı
