Lob Pompa İçin Elektrik Motoru ve Redüktör Seçimi

Lob pompa genellikle 4 kutuplu bir motor + redüktör ile birkaç yüz d/d ve altına indirilerek, debi ayarı için de invertörle sürülür; motor gücü ise pompanın debisinden değil, pompa imalatçısının verdiği ya da hacim ve basınçtan bulunan pompa mili momentinden hesaplanır. Örneğin 1 litre/devir hacimli bir lob pompa 5 bar fark basınçta yaklaşık 93,6 Nm ister; i = 10 oranlı redüktörle pompa 145 d/d'da döner, motor tarafında 10,4 Nm ve 1,58 kW gerekir — 2,2 kW'lık DRG-100L1-4 (nominal moment 14,5 Nm) bu iş için uygun eşleşmedir.

Lob pompanın asıl farkı ürünü korumasıdır: loblar birbirine değmeden döner ve yoğurt, krema, meyve parçası, peynir pıhtısı gibi kesmeye duyarlı ürünleri az bozarak taşır. Bunun şartı düşük devirdir; yüksek devirde pompa ürünü "çırpar". Bu yüzden motor ve redüktör birlikte seçilir. İnvertör ve pano bağlantısını yetkili elektrikçi yapmalıdır. Uygun motorları ve güncel fiyatları Elektrik Motoru Online Satın Al sayfasındaki 120 model arasında görebilirsiniz.

Lob pompa tahrikinde en sık yapılan 3 hata

1. Gücü doğrudan debiden okumak: Lob pompa sabit momentli bir yüktür; gerekli moment fark basıncı ve ürünün kıvamıyla belirlenir. Debiye bakıp küçük motor seçmek, koyu ürünün kalkışında motoru durdurur.
2. Devri yalnız invertörle düşürmek: 4 kutuplu motoru invertörle devrinin onda birine indirmek motorun kendi fanını neredeyse durdurur ve moment kapasitesini zorlar. Devrin büyük kısmı redüktörle, ince ayarı invertörle yapılmalıdır.
3. CIP devrini unutmak: CIP sırasında pompa ince bir çözeltiyi daha yüksek devirde basar. Redüktör oranı, invertörün izin verdiği en yüksek frekansta pompanın üst devir sınırını aşmayacak şekilde seçilmelidir.

Hangi ürün hangi devri ister?

Lob pompada devir, ürün kalitesini doğrudan etkiler. Pompa kataloğu her ürün grubu için izin verilen devir aralığını verir; genel eğilim şöyledir:

Bu tablo yön göstericidir. Kesme hassasiyeti yüksek ürünlerde daha büyük hacimli bir pompayı daha yavaş döndürmek, küçük pompayı hızlı döndürmekten daha iyi sonuç verir; bu da motor tarafında daha yüksek moment, daha büyük redüktör oranı demektir.

Moment esaslı hesap: motor ve redüktör birlikte

Lob pompada hesap momentten başlar. Pompa imalatçısı fark basıncına göre mil momentini veriyorsa onu kullanın; vermiyorsa hacim ve basınçtan yaklaşık değer bulunur:

T_p (Nm) = V (cm³/dev) × Δp (bar) / (20π × η), sonra T_m = T_p / (i × η_r) ve P = T_m × n_m / 9550

Burada η pompanın mekanik verimi (pompa verimi; örnekte 0,85 varsayıldı), η_r redüktörün iletim katsayısı (örnekte 0,9 varsayıldı), i redüktör oranıdır. Örnek: V = 1000 cm³/dev, Δp = 5 bar, motor DRG-100L1-4 (1450 d/d):

Debi bu çalışma noktasında yaklaşık 8,7 m³/h'tir. Moment payı 1,39 çıkar; bu, soğuk ve koyu ürünle kalkışta ve ürün kıvamındaki değişimlerde motorun rahat kalmasını sağlar. Ayrıca motorun kalkış momenti nominalin 2,3 katıdır. Redüktör çıkışındaki devir ve momenti kendi oranınızla redüktör çıkış devri ve moment hesaplama aracında kontrol edebilirsiniz.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

İnvertörle debi ayarı: sabit momentte motor ne yaşar?

Lob pompada debi devirle orantılıdır; invertör bu yüzden en pratik debi ayarıdır. Ancak yük sabit momentlidir: frekansı yarıya (25 Hz) indirdiğinizde pompa 72,5 d/d'ya, debi yaklaşık yarıya iner, ama motorun vermesi gereken moment yine 10,4 Nm'dir. Güç ise 0,79 kW'a düşer. Sorun ısıdır: motorun kendi mili üzerindeki fan da yavaşlar ve aynı moment için akan akım, azalan soğutmayla taşınmak zorunda kalır.

• Devrin büyük kısmını redüktörle alın; invertörle çalışma aralığını dar tutun (örneğin 25–50 Hz).
• Uzun süre çok düşük frekansta çalışacaksa motor tarafında ayrı beslemeli (cebri) fan ya da bir üst gövde değerlendirilir.
• CIP için 50 Hz üstüne çıkılacaksa pompanın ve redüktörün üst devir sınırını kontrol edin.
• İnvertör parametresinde motor plaka akımını ve sabit moment (lineer V/f ya da vektör) modunu seçin; moment ihtiyacını invertör frekans-moment-güç aracıyla kontrol edin.

Redüktör ve motor bağlantısı: flanş, mil ve montaj

Lob pompa tahrikinde en yaygın düzen; ayaklı ya da flanşlı redüktör, redüktör girişine IEC B5 flanşla bağlanan motor ve redüktör çıkışından pompa miline esnek kaplindir. Motor seçerken redüktörün giriş flanşı ile motorun B5 flanşının aynı olması gerekir. Örneğin 100L gövdede DRG katalogundaki B5 değerleri P / M / N = 250 / 215 / 180 mm, mil 28 × 60 mm'dir; 100L ile 112M bu ölçüleri paylaşır, bu yüzden 2,2 kW'tan 4 kW'a geçişte aynı redüktör giriş flanşı kullanılabilir (redüktörün kendi moment kapasitesi ayrıca kontrol edilir). Tüm ölçüler için teknik çizim sayfasına bakın.

Gıda tesisinde motor ve redüktör, pompa gövdesiyle birlikte yıkama ortamındadır. IP55 motor su sıçramasına karşı korunur; kablo rakorunu aşağı yönlendirin, motoru basınçlı jetle doğrudan yıkamayın. Santrifüj gıda pompalarındaki motor seçim mantığı tamamen farklıdır (orada güç devrin kübüyle değişir); o konu için santrifüj pompaya uygun motor seçimi yazımıza bakabilirsiniz.

Sipariş öncesi kontrol listesi

• Pompa hacmi (cm³/dev ya da l/dev) ve kataloğundaki izin verilen devir aralığı.
• Ürün: kıvamı, parça içerip içermediği, kalkış sıcaklığı.
• Fark basıncı (emme + basma hattı, filtre, ısı değiştirici dahil).
• Pompa imalatçısının verdiği mil momenti (varsa formül yerine bunu kullanın).
• Redüktör: oran, giriş flanşı (IEC gövde), çıkış momenti kapasitesi.
• İnvertör: frekans aralığı, CIP sırasında kullanılacak en yüksek frekans.
• Dönüş yönü: lob pompalar çoğunlukla çift yönlüdür; yön, emiş ve basma ağzını belirler.
• Termik/koruma ayarı motor plaka akımına göre (termik ve sigorta seçimi aracı).

Hangi DRG motoru almalı?

Lob pompa tahrikinde redüktörle birlikte en çok kullanılan motorlar 4 kutuplu 1,1–5,5 kW aralığındadır. Aşağıdaki modeller alüminyum gövdelidir (aynı güçlerin pik döküm sürümleri de mağazada vardır). Seçimi kW'a göre değil, yukarıdaki hesaptaki motor momentine göre yapın.

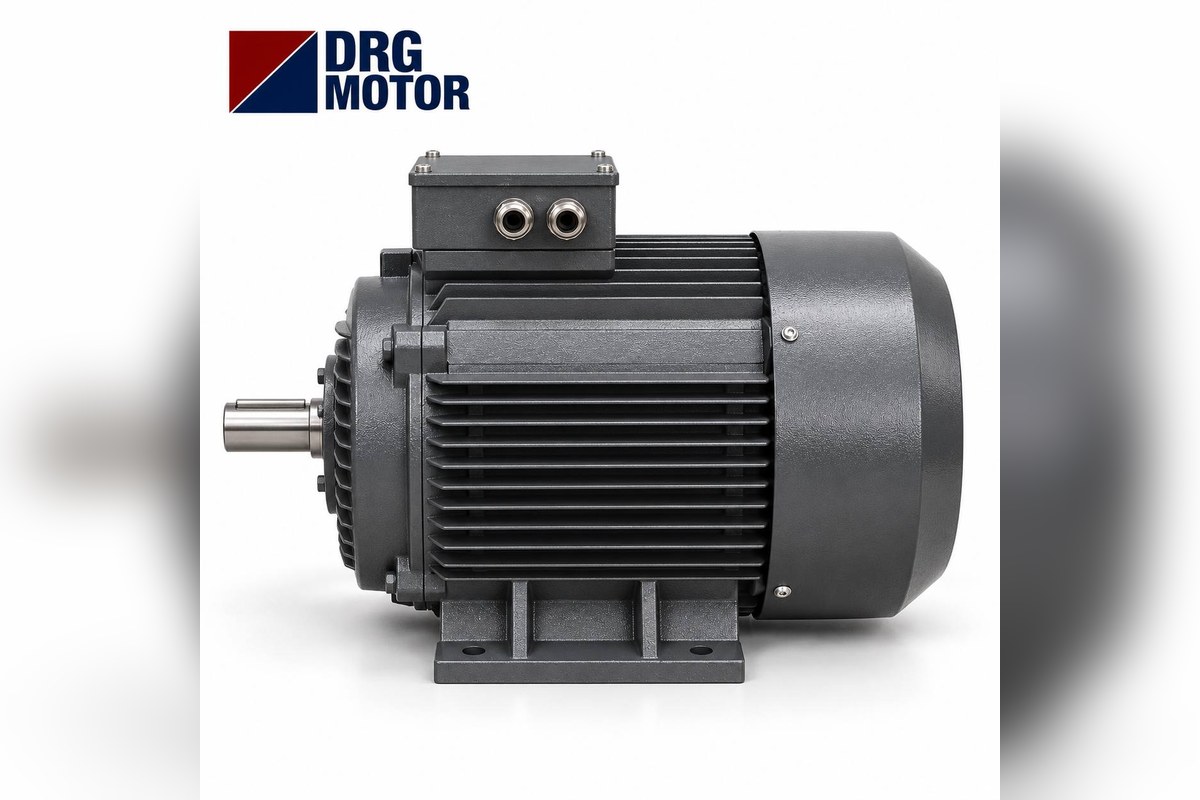

Örnek hesapla eşleşen modelin teknik özeti:

• Güç: 2,2 kW
• Nominal devir: 1450 d/d
• Gövde: 100L · alüminyum
• Akım 400 V: 4,52 A
• cos φ: 0,81
• Nominal moment: 14,5 Nm
• Kalkış momenti: 2,3 × Tn
• Kalkış akımı: 7,6 × In
• Mil D × E: 28 × 60 mm
• B5 flanş P / M / N: 250 / 215 / 180 mm
• Rulman (mil tarafı): 6206-ZZ-C3
• Gerilim: 230/400 V (Δ/Y)

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır; DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi).

Bu güçteki motorlar

• DRG-90S-4 – 1,1 kW – 1445 d/d – 90S alüminyum
• DRG-90L-4 – 1,5 kW – 1445 d/d – 90L alüminyum
• DRG-100L1-4 – 2,2 kW – 1450 d/d – 100L alüminyum
• DRG-100L2-4 – 3 kW – 1450 d/d – 100L alüminyum
• DRG-112M-4 – 4 kW – 1450 d/d – 112M alüminyum
• DRG-132S-4 – 5,5 kW – 1460 d/d – 132S alüminyum

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Sıkça Sorulan Sorular

Lob pompa kaç devirde çalışır?

Lob pompalar genellikle birkaç yüz d/d ve altında çalışır; kesmeye duyarlı ürünlerde devir daha da düşüktür. Kesin aralık pompa kataloğundadır. Bu devir 4 kutuplu motor + redüktör ile elde edilir, ince ayar invertörle yapılır.

Lob pompa motor gücü nasıl hesaplanır?

Önce pompa mili momenti bulunur: T = V × Δp / (20π × η). Sonra redüktör oranıyla motor momenti, P = T × n / 9550 ile güç hesaplanır. 1 l/dev, 5 bar örneğinde i = 10 ile motor tarafında yaklaşık 1,58 kW çıkar.

Lob pompada redüktör yerine yalnız invertör kullanılır mı?

Önerilmez. Motoru invertörle çok düşük frekansa indirmek fanı yavaşlatır ve sabit momentli yükte motoru ısıtır. Devrin büyük kısmı redüktörle düşürülmeli, invertör debi ayarı için dar bir aralıkta kullanılmalıdır.

2,2 kW lob pompa motoru kaç amper çeker?

4 kutuplu DRG-100L1-4 400 V'ta 4,52 A, 380 V'ta 4,76 A çeker; nominal momenti 14,5 Nm’dir.
