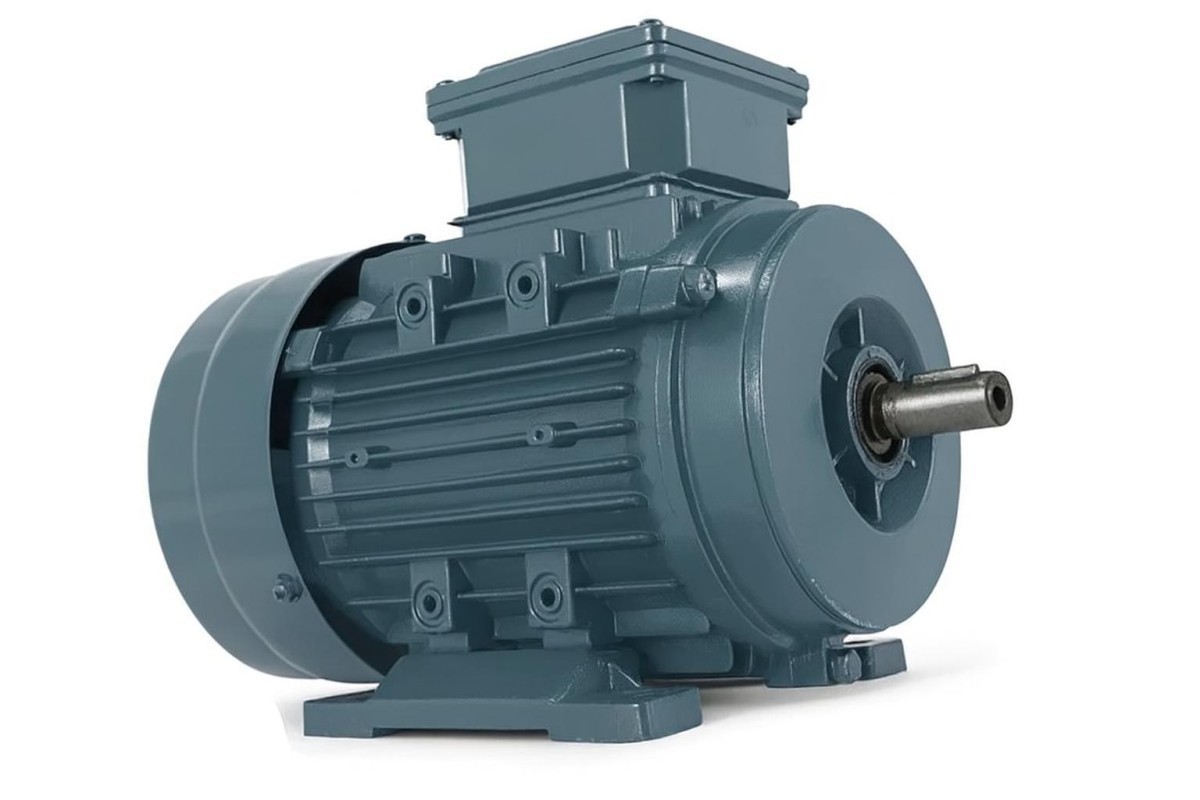

Bir elektrik motorunun "kaliteli" olarak nitelendirilmesi, etiketindeki verim sınıfından çok daha fazlasını ifade eder. IE3 Premium verim sınıfı bir başlangıç noktasıdır; ancak motorun sargı malzemesi, rotor dengelemesi, rulman seçimi ve ısıl tasarımı, gerçek ömrü ve performansı belirleyen asıl unsurlardır. Bu yazıda kaliteli bir IE3 elektrik motorunu oluşturan teknik bileşenleri, IEC 60034-30-1 standardının ne anlama geldiğini ve doğru motoru seçerken nelere dikkat edilmesi gerektiğini ayrıntılı biçimde inceliyoruz.

IE3 Verim Sınıfı Ne İfade Eder

IEC 60034-30-1 standardı, elektrik motorlarını verim düzeylerine göre IE1 (standart), IE2 (yüksek), IE3 (premium) ve IE4 (süper premium) olarak sınıflandırır; IE5 ise gelişmekte olan en üst sınıftır. IE3 sınıfı bir motor, aynı güçteki IE1 motora kıyasla belirgin biçimde daha az enerji kaybeder. Bu kayıp azalması; bakır, demir, sürtünme ve havalandırma kayıplarının her birinin optimize edilmesiyle elde edilir. Bir motorun gerçekten IE3 sınıfını karşılaması, sadece bir etiketle değil, doğrulanabilir test verileriyle kanıtlanmalıdır.

Sargı Bakırının Kalitesi

Kaliteli bir IE3 motorun kalbinde, yüksek saflıkta bakır sargı bulunur. Sargıda kullanılan bakırın kesiti, sarım sıkılığı ve yalıtım emaye kalitesi doğrudan verimi etkiler. Daha kalın kesitli ve saf bakır, direnci düşürerek bakır kayıplarını (I²R kayıpları) azaltır. Ucuz motorlarda görülen ince kesitli veya bakır-alüminyum karışımı sargılar, kısa vadede maliyeti düşürse de ısınma ve verim kaybı olarak işletmeye geri döner. Sargının F sınıfı yalıtımla (155 °C dayanım) korunması, motorun yüksek sıcaklıkta bile güvenle çalışmasını sağlar.

Rotor Tasarımı ve Kayma

IE3 motorlarda genellikle sincap kafesli rotor kullanılır. Rotor çubuklarının malzemesi ve dökümünün kalitesi, hem torku hem de verimi belirler. Asenkron motorlarda rotor, döner manyetik alanın hızından bir miktar geride döner; bu hız farkına kayma (slip) denir ve torku bu kayma üretir. Kaliteli bir tasarımda kayma kontrollü tutulur; aşırı kayma hem ısınmaya hem de verim kaybına yol açar. İyi dökülmüş ve dengelenmiş bir rotor, titreşimi azaltarak rulman ömrünü de uzatır. Konunun temelini asenkron AC motorlar yazımızda daha ayrıntılı bulabilirsiniz.

Gövde Malzemesi: Pik Döküm mi Alüminyum mu

Motor gövdesinin malzemesi, ısı dağılımını ve mekanik dayanımı etkiler. İki temel seçenek öne çıkar:

  • Pik döküm gövde: Yüksek mekanik dayanım, darbe ve titreşime direnç, ağır sanayi koşullarında uzun ömür. Çimento, madencilik ve metal işleme tesisleri için tercih edilir.
  • Alüminyum gövde: Hafiflik, daha iyi ısı iletimi ve korozyona direnç. Pompa, fan ve hafif servis uygulamalarında avantaj sağlar.

Kaliteli bir IE3 motorda gövde, döküm hatasız ve soğutma kanatlarıyla optimize edilmiş olmalıdır; çünkü etkin soğutma, sargı sıcaklığını düşürerek verimi korur.

Kutup Sayısı ve Devir Seçimi

IE3 motorlar farklı kutup sayılarıyla sunulur ve devir, uygulamaya göre seçilir. 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron hıza yakın çalışır. Yüksek devir gerektiren kompresör ve bazı pompalar için 2 kutup, genel amaçlı tahrik için 4 kutup, ağır başlangıç torku ve düşük devir isteyen konveyör ve kırıcılar için 6 kutup tercih edilir. Doğru kutup-devir kombinasyonu, motorun nominal noktasında çalışmasını ve maksimum verimle dönmesini sağlar.

Koruma ve Çalışma Sınıfları

Kaliteli bir IE3 motor, çalışma ortamına uygun koruma sınıfıyla sunulur. IP55 koruma sınıfı, tozun zararlı miktarda girmesini engeller ve her yönden gelen su püskürtmesine karşı koruma sağlar; bu da endüstriyel ortamlar için standart bir gerekliliktir. S1 sürekli çalışma rejimi, motorun nominal yükte kesintisiz dönebileceğini garanti eder. Bu motorlar 400V/50Hz şebekede, 0,55 kW'tan 355 kW'a kadar geniş bir güç aralığında üretilir. Bağlantı tipleri ise B3 ayaklı, B5 flanşlı ve B14 küçük flanş olarak makineye montaj biçimine göre seçilir.

Enerji Tasarrufu Hesabı

IE3 motorun gerçek değeri, çalışma ömrü boyunca sağladığı enerji tasarrufunda ortaya çıkar. Yılda 6000 saat çalışan 22 kW'lık bir motorda, IE1'den IE3'e geçişle elde edilen yaklaşık yüzde 3'lük verim artışı, yıllık binlerce kilovatsaatlik tasarrufa karşılık gelir. Motorun satın alma bedeli, toplam yaşam ömrü maliyetinin yalnızca küçük bir bölümünü oluşturduğundan, daha yüksek verimli motorun ilk yatırım farkı kısa sürede geri kazanılır. Bu nedenle "ucuz motor" çoğu zaman uzun vadede en pahalı seçenektir.

Rulman Kalitesi ve Titreşim

Bir IE3 motorun kalitesini belirleyen sessiz kahramanlardan biri rulmanlardır. Yüksek kaliteli, düşük sürtünmeli rulmanlar hem mekanik kayıpları azaltarak verime katkı sunar hem de motorun sessiz ve titreşimsiz çalışmasını sağlar. Kötü dengelenmiş bir rotor veya düşük kaliteli rulman, zamanla titreşim üreterek hem motorun hem de bağlı makinenin ömrünü kısaltır. Kaliteli motorlarda rulmanlar, uygulamaya göre yağlanabilir veya ömür boyu yağlı tipte seçilir ve düzenli kontrol edilmeleri verimi korur.

Standart Uyumu ve Belgelendirme

Gerçekten kaliteli bir IE3 motor, üzerindeki verim sınıfını doğrulayan test raporlarıyla gelir. IEC 60034-30-1 ve ilgili standartlara uygunluk, yalnızca etiketle değil, ölçülebilir verim ve performans verileriyle kanıtlanmalıdır. Belgelendirme, motorun beyan edilen verimi gerçekten karşıladığının güvencesidir ve özellikle mevzuat uyumu gereken işletmeler için zorunludur. Şeffaf belgelendirme sunan bir tedarikçiyle çalışmak, ileride yaşanabilecek uyum ve performans sorunlarını önler.

Soğutma Tasarımı ve Isıl Denge

Kaliteli bir IE3 motorda verimi belirleyen önemli unsurlardan biri de soğutma tasarımıdır. Motorun arka tarafındaki fan, gövde üzerindeki soğutma kanatlarına hava göndererek sargı sıcaklığını düşürür. Etkin bir soğutma, sargı direncini ve dolayısıyla bakır kayıplarını azaltarak verimi korur; aynı zamanda yalıtımın ömrünü uzatır. Kötü tasarlanmış veya tozla tıkanmış soğutma kanalları, sargının aşırı ısınmasına ve verim düşüşüne yol açar. Bu nedenle gövdenin temiz tutulması ve fan kapağının açık olması, ısıl dengeyi korumak için önemlidir. Yüksek kaliteli motorlarda soğutma, motorun her çalışma noktasında nominal sıcaklığı aşmayacak biçimde hesaplanır.

Uygulamaya Göre Motor Eşleştirme

Kaliteli bir IE3 motorun tüm potansiyelini ortaya koyabilmesi için doğru uygulamaya eşleştirilmesi gerekir. Sabit yük altında uzun süre dönen pompa ve fanlar için S1 sürekli rejim ve uygun kutup-devir seçilir. Ağır başlangıç torku isteyen konveyör ve kırıcılarda kutup sayısı ve gövde dayanımı öne çıkar. Yüksek devir gerektiren kompresörlerde ise 2 kutuplu modeller tercih edilir. Doğru eşleştirme, motorun nominal noktasında, yani en yüksek verimle çalışmasını sağlar ve gereksiz enerji kaybını önler.

Kaliteli Motoru Ayırt Etmenin Yolu

Bir IE3 motorun gerçekten kaliteli olup olmadığını anlamak için etikete değil, ölçülebilir verilere ve yapıya bakmak gerekir: sargı bakır kalitesi, rotor dengeleme, gövde dökümü, rulman markası ve soğutma tasarımı birlikte değerlendirilmelidir. Doğru seçilmiş bir IE3 motor, düşük enerji tüketimi, az titreşim, uzun rulman ömrü ve istikrarlı performans sunar. Uygulamanıza uygun IE3 motoru seçmek için teknik ekibimizden destek alabilir, geniş ürün gamımızı DRG Motor üzerinden inceleyebilirsiniz.
