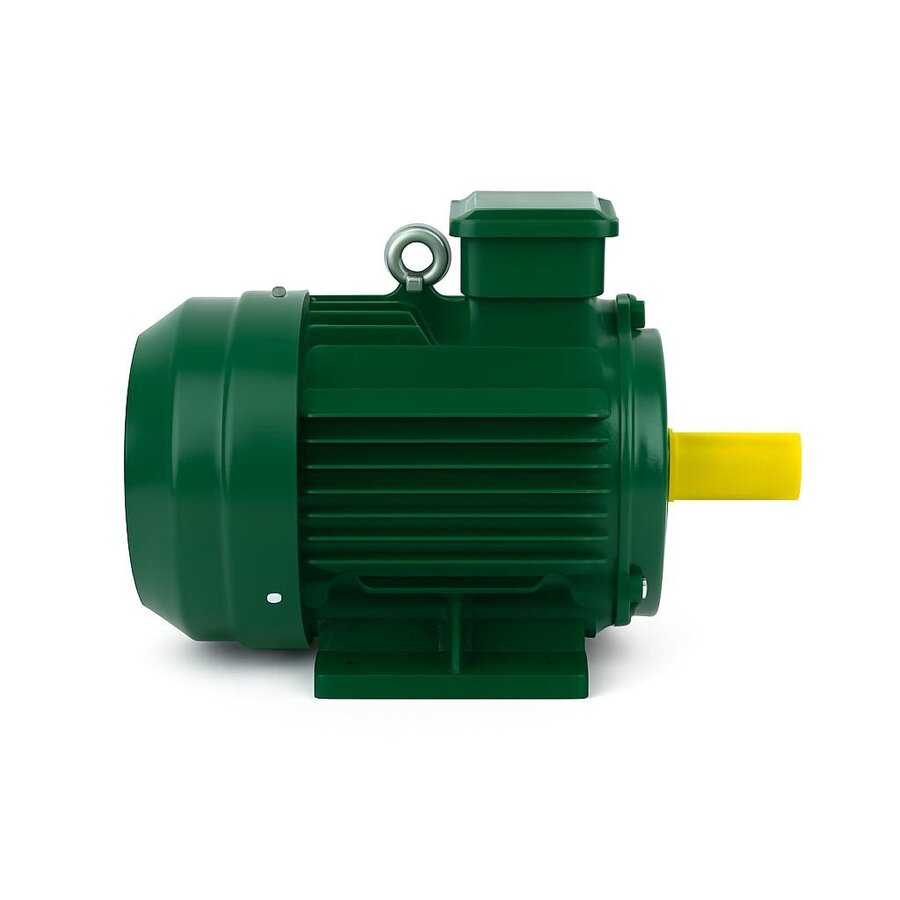

Havalandırma fanı motoru, hava taşıma sistemlerinde pervaneyi döndürerek belirli bir debi ve basınç değeri elde edilmesini sağlayan elektrik motorudur. İzmir'in tekstil atölyelerinden gıda işleme tesislerine, kapalı otoparklardan üretim hangarlarına kadar geniş bir yelpazede bu motorlar havanın taze tutulmasından, dumanın tahliyesine ve ısının dengelenmesine kadar pek çok işin temelini oluşturur. Doğru seçilmiş bir fan motoru, hem hava kalitesini hem de tesisin enerji giderini doğrudan etkiler.

Fan motorunun çalışma mantığı ve basınç-debi ilişkisi

Bir havalandırma fanında motor, milden aldığı dönme hareketini pervaneye aktararak hava kütlesini hareket ettirir. Pervane tipine göre iki temel davranış ortaya çıkar: aksiyel (eksenel) fanlar yüksek debiyi düşük basınçta taşırken, radyal (santrifüj) fanlar kanallı sistemlerde gereken yüksek statik basıncı karşılar. Motorun devri doğrudan pervane hızını belirlediği için, istenen hava debisi (m³/h) ve basınç (Pa) değerine ulaşmak motor kutup sayısının doğru seçilmesine bağlıdır. Tekstildeki toz emiş hatlarında yüksek basınç, otopark egzoz tahliyesinde ise yüksek debi önceliklidir.

Kutup sayısı ve devir seçimi

Asenkron motorlarda devir, kutup sayısı ve şebeke frekansı tarafından belirlenir. 50 Hz şebekede 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d senkron devirde döner; gerçek devir kayma (slip) nedeniyle bu değerin biraz altındadır. Havalandırma uygulamalarında genellikle 4 ve 6 kutuplu motorlar tercih edilir, çünkü daha düşük devir hem gürültüyü azaltır hem de pervanenin verimli çalışma noktasıyla örtüşür.

  • 2 kutup (~2900 d/d): yüksek basınçlı küçük santrifüj fanlar
  • 4 kutup (~1450 d/d): genel amaçlı kanal fanları, çatı aspiratörleri
  • 6 kutup (~960 d/d): büyük çaplı aksiyel duvar/çatı fanları, sessiz çalışma gereken hacimler

Verim sınıfı ve enerji tüketimi

Havalandırma fanları çoğu zaman günde 12-24 saat çalıştığı için motorun verim sınıfı uzun vadede toplam giderin belirleyicisidir. IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar sınıflandırır. Sürekli çalışan bir fanda IE2 yerine IE3 elektrik motoru seçmek, yıllık birkaç yüz kilovatsaatlik tasarruf anlamına gelebilir. Örneğin 4 kW gücündeki bir fan motorunda %2 verim farkı, yılda 7000 saat çalışmada yaklaşık 560 kWh fazladan tüketim demektir.

Hız kontrolü ve frekans inverteri

Modern havalandırma sistemlerinde fan debisini sürekli tam yükte tutmak gerekmez. Frekans inverteri (VFD) ile motor devri kademesiz ayarlandığında, fan yasalarına göre debi devirle doğru orantılı, güç ise devrin küpüyle değişir. Yani debiyi yarıya indiren bir inverter, güç tüketimini teorik olarak sekizde bire kadar düşürebilir. Bu nedenle değişken yük altındaki otopark CO sensörlü sistemlerinde ve tekstil iklimlendirmesinde inverterli sürüş ciddi enerji tasarrufu sağlar.

Koruma sınıfı ve yalıtım

Havalandırma motorları toz, nem ve sıcaklık değişimine maruz kalır. Bu yüzden en az IP55 koruma sınıfı, toz ve su püskürtmesine karşı güvenli bir seçim sunar. Sargı yalıtımında F sınıfı (155 °C) standart kabul edilir ve yüksek ortam sıcaklığına sahip çatı uygulamalarında termik ömrü uzatır. Duman tahliye fanlarında ise yüksek sıcaklığa dayanıklı özel sargılı motorlar tercih edilir.

Bağlantı tipleri ve montaj

Fan ve motor arasındaki bağlantı, montaj şeklini belirler. Ayaklı (B3) gövdeler kaide üzerine kayış-kasnaklı sistemlerde, flanşlı (B5/B14) gövdeler ise pervanenin doğrudan mile takıldığı direkt tahrikli aksiyel fanlarda kullanılır. Kayış-kasnaklı çözümler devir oranını esnek biçimde ayarlamaya izin verirken, direkt tahrik daha az bakım ve daha yüksek verim sunar.

Gövde malzemesi ve dayanıklılık

Motor gövdesi, fanın çalışma ortamına göre alüminyum ya da pik (gri) döküm olabilir. Alüminyum gövde hafifliğiyle çatı ve asma tavan uygulamalarında avantaj sağlarken, pik döküm gövde titreşim ve mekanik darbenin yoğun olduğu sanayi tesislerinde daha uzun ömür sunar. İzmir'deki ağır sanayi havalandırmasında pik döküm gövdeli motorlar, sıcak ve titreşimli ortamda termik kararlılık açısından öne çıkar.

İzmir'de fan motoru seçerken dikkat edilecekler

İzmir sanayisi tekstil, gıda, mermer ve lojistik gibi farklı kollardan oluştuğundan, her tesisin havalandırma yükü kendine özgüdür. Motor seçiminde fan eğrisi ile motor gücü doğru eşleştirilmeli, S1 sürekli çalışma rejimi esas alınmalı ve ortam sıcaklığına göre derating (güç düşümü) hesabı yapılmalıdır. DRG olarak 0,55 kW'tan 355 kW'a kadar geniş güç aralığında, 400V/50Hz şebekeye uygun fan ve havalandırma motorlarını İzmir merkezli olarak tedarik ediyoruz; uygulamanıza uygun kutup, verim sınıfı ve koruma seçeneğiyle stoktan veya hızlı temin yoluyla sunuyoruz. Daha geniş ürün yelpazesi ve teknik destek için drgmotor.com üzerinden bize ulaşabilirsiniz.

Bakım ve uzun ömür için öneriler

Havalandırma fanı motorlarının ömrü büyük ölçüde düzenli bakıma bağlıdır. Tozlu ortamlarda gövde kanatçıklarının üzerinde biriken toz, soğutmayı zayıflatarak sargı sıcaklığını yükseltir; bu nedenle gövde yüzeyleri periyodik olarak temizlenmelidir. Rulmanların yağlama aralıkları üretici verilerine göre takip edilmeli, anormal titreşim ve ses erken arıza işareti olarak değerlendirilmelidir. Kayış-kasnaklı sistemlerde kayış gerginliği kontrol edilmeli; gevşek kayış hem verim kaybına hem de erken rulman aşınmasına yol açar.

  • Gövde ve soğutma kanatçıklarının düzenli temizliği
  • Rulman yağlama periyotlarının takibi
  • Titreşim ve sıcaklık ölçümüyle erken arıza tespiti
  • Kayış gerginliği ve hizalama kontrolü

Pervane ve motor uyumunun önemi

Bir havalandırma sisteminde motor tek başına değil, pervane ile bir bütün olarak değerlendirilmelidir. Pervanenin tasarım çalışma noktası, motorun devir ve güç eğrisiyle örtüşmediğinde sistem ya yetersiz hava taşır ya da motor aşırı yüklenir. Doğru eşleştirme için fanın debi-basınç eğrisi, motorun nominal devri ve gücüyle birlikte incelenmelidir. Yanlış seçilmiş bir kombinasyon, hem enerji israfına hem de motorun zamanından önce ısınarak yıpranmasına neden olur. Bu nedenle proje aşamasında fan eğrisi ve motor karakteristiği birlikte değerlendirilmelidir.

Gürültü ve titreşim kontrolü

Havalandırma motorlarında gürültü, hem çalışan konforu hem de motorun mekanik sağlığı açısından önemlidir. Düşük devirli (4 ve 6 kutuplu) motorlar daha sessiz çalışırken, pervane dengesizliği veya rulman aşınması titreşimi artırarak gürültüyü yükseltir. Motorun esnek takozlar üzerine oturtulması, yapıya iletilen titreşimi azaltır. Kanal bağlantılarında esnek manşet kullanımı, motor ve fan kaynaklı titreşimin kanal hattına yayılmasını engeller. Dengeli bir pervane ve doğru hizalanmış mil, hem sessiz çalışmayı hem de uzun rulman ömrünü destekler.

Doğru motorun getirdiği uzun vadeli kazanç

Havalandırma fanı motoru, ilk yatırım maliyetinden çok yıllar boyunca süren enerji ve bakım giderleriyle değerlendirilmelidir. Verim sınıfı yüksek, doğru kutup sayısına sahip ve uygun koruma sınıfıyla seçilmiş bir motor; daha sessiz, daha az arızalı ve daha ekonomik bir havalandırma sistemi sağlar. İhtiyacınızı debi, basınç, çalışma süresi ve ortam koşulları üzerinden netleştirdiğinizde, hem hava kalitesinden ödün vermeyen hem de enerji giderini kontrol altında tutan bir çözüme ulaşırsınız.
