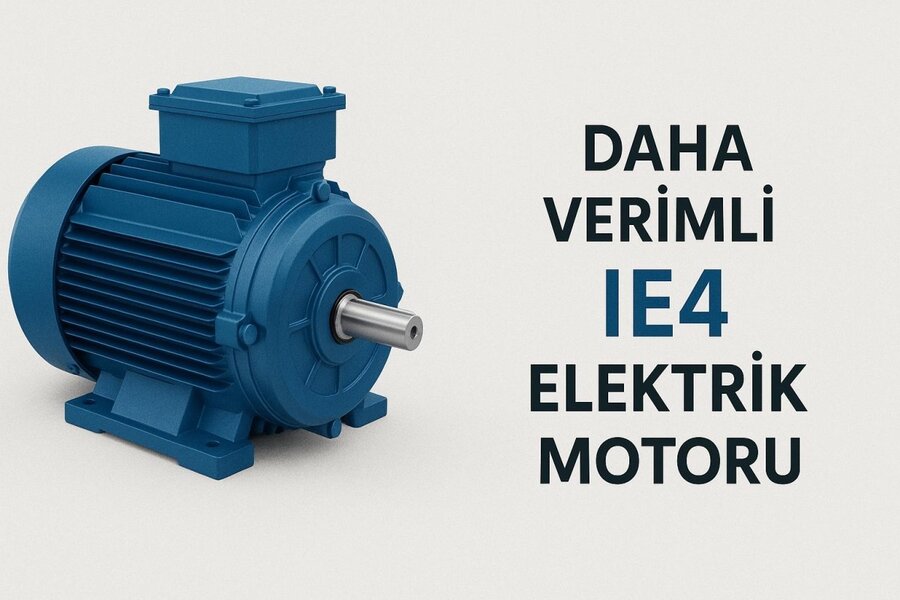

IEC 60034-30-1 verim sınıflandırmasının en üst basamaklarında yer alan IE4 ve IE5 sınıfı pik döküm motorlar, sürekli yük altında çalışan ve enerjinin en büyük gider kalemini oluşturduğu tesisler için tasarlanmıştır. Pik döküm gövde, yüksek verim teknolojisiyle birleştiğinde hem mekanik dayanım hem de düşük işletme maliyeti sağlar. Aşağıda bu motorların teknik özelliklerini, kullanım alanlarını ve doğru seçim kriterlerini detaylı biçimde ele alıyoruz.

IE4 ve IE5 Ne Anlama Gelir

IEC 60034-30-1 standardında verim beş kademede tanımlanır ve IE4 (süper premium) ile IE5 (ultra premium) en düşük kayıplı sınıflardır. Bu sınıflar, aynı gücü daha az elektrik çekerek üretir; yani şebekeden alınan enerjinin daha büyük bölümü mil ucunda faydalı mekanik güce dönüşür. Kayıpların azalması ısı üretimini de düşürdüğünden, motor daha serin çalışır ve sargı ömrü uzar. Yıllık çalışma saati yüksek hatlarda bu fark, satın alma maliyetinin üzerinde bir tasarrufa dönüşür.

Pik Döküm Gövdenin Avantajları

Pik döküm (gri dökme demir) gövde, ağır sanayi koşulları için tercih edilen sağlam bir yapıdır. Başlıca avantajları şunlardır:

  • Yüksek mekanik dayanım: darbe ve titreşime karşı dirençli
  • Üstün titreşim sönümleme: gürültü ve rezonansı azaltır
  • Boyutsal kararlılık: yüksek sıcaklıkta dahi mil ekseni korunur
  • Uzun ömür: aşınma ve yorulmaya karşı dayanıklı

Alüminyum gövde hafif uygulamalarda avantajlıyken, sürekli yüksek yük altında çalışan kırıcı, kompresör ve pompa tahriklerinde pik döküm gövde belirgin biçimde öne çıkar. Asenkron AC motorlar ailesinde pik döküm tercih edenler, ağır sanayi koşullarında uzun ömür arayan tesislerdir.

Teknik Özellikler ve Çalışma Değerleri

IE4 ve IE5 sınıfı pik döküm motorlar genellikle aşağıdaki değerlerle tedarik edilir:

  • Güç aralığı: 0,55 kW'tan 355 kW'a kadar
  • Besleme: 400V / 50 Hz, üç faz
  • Devir kademeleri: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d senkron hız
  • Koruma sınıfı: IP55 (toz ve su jetine karşı)
  • Yalıtım: F sınıfı (155 °C), B sınıfı sıcaklık artışı
  • Çalışma rejimi: S1 sürekli çalışma
  • Montaj: B3 ayaklı, B5 flanşlı, B14 yüzey flanşlı, B35 kombine

Sincap kafesli rotor yapısı sayesinde fırça ve kollektör bulunmaz; bakım ihtiyacı en aza iner ve doğrudan şebeke bağlantısıyla devreye alınabilir.

Enerji Tasarrufu ve İşletme Maliyeti

Yüksek verim sınıfının değeri çalışma saatiyle ortaya çıkar. Örneğin 75 kW bir motorun IE3 yerine IE5 seçilmesi, yaklaşık bir buçuk puanlık verim kazancı sağlayabilir. Yılda 8000 saat çalışan bir tesiste bu fark, binlerce kilovatsaatlik tasarrufa karşılık gelir ve her yıl tekrarlanır. Motorun ömrü boyunca elektrik gideri, satın alma fiyatının kat kat üzerindedir; bu nedenle çok çalışan hatlarda en yüksek verim sınıfını seçmek, toplam sahip olma maliyetini düşüren en doğrudan yöntemdir. Daha geniş karşılaştırma için IE3 elektrik motorları içeriğindeki verim tabloları yol gösterir.

Koruma, Yalıtım ve Çalışma Rejimi

Ağır sanayi koşullarında motorun çevresel dayanımı en az verim kadar önemlidir. IP55 koruma sınıfı, toza ve her yönden gelen su jetlerine karşı koruma sağlayarak tozlu kırıcı ve nemli pompa ortamlarında güvenli kullanım sunar. F sınıfı yalıtım 155 °C'ye dayanır; çoğu üründe sıcaklık artışı B sınıfı sınırında tutularak sargı için güvenlik payı bırakılır ve ömür uzatılır. S1 sürekli çalışma rejimi, günün büyük bölümünde sabit yükte işletilen pompa, fan ve kompresör tahrikleri için standarttır. Bu özellikler bir araya geldiğinde, IE4 ve IE5 pik döküm motorlar ağır koşullarda uzun süreli kesintisiz çalışmaya uygun bir bütün oluşturur.

Kullanım Alanları

IE4 ve IE5 pik döküm motorlar, kesintisiz ve ağır yük altında çalışan proseslerin tahrikinde yaygın kullanılır:

  • Su ve atık su pompaları, sirkülasyon hatları
  • Endüstriyel fan ve aspiratör sistemleri
  • Vidalı ve pistonlu kompresörler
  • Konveyör bant ve malzeme taşıma hatları
  • Kırıcı, değirmen ve karıştırıcılar

Bu uygulamaların ortak özelliği, motorun günün büyük bölümünde sabit yükte çalışmasıdır; bu da yüksek verim sınıfını en hızlı amorti eden senaryodur.

Verim Sınıfının Isı ve Ömre Etkisi

Yüksek verim sınıfının görünmeyen bir avantajı da daha düşük ısı üretimidir. IE4 ve IE5 motorlar aynı gücü daha az kayıpla ürettiğinden daha serin çalışır. Bu, F sınıfı yalıtımlı sargıda B sınıfı sıcaklık artışı korunarak ek güvenlik payı sağlar ve sargı ömrünü uzatır. Daha az ısınan motor, tesisin ortam sıcaklığına da daha az yük bindirir; bu özellikle kapalı ve havalandırması sınırlı alanlarda fark yaratır. Böylece verim yatırımı yalnızca elektrik faturasını değil, motorun güvenilirliğini ve yenileme aralığını da olumlu etkiler.

Yol Verme ve Devir Kontrolü

Pik döküm gövdeli yüksek güçlü motorlar genellikle kalkış akımını sınırlayacak bir yöntemle devreye alınır:

  • Yıldız-üçgen: hafif yükle kalkan hatlarda kalkış akımını düşürür
  • Yumuşak yol verici: mekanik darbeyi azaltır, konveyör ve kompresörde tercih edilir
  • Frekans çevirici: devri ihtiyaca göre ayarlayarak hem kalkışı yumuşatır hem de kısmi yükte enerji tasarrufu sağlar

Özellikle pompa ve fan uygulamalarında frekans çeviriciyle sürüş, güç devrin kübüyle değiştiğinden kısmi yükte büyük tasarruf getirir ve yüksek verim sınıfının kazancını daha da artırır.

Doğru Motorun Seçimi

Seçimde güç tek başına yeterli değildir. Tahrik edilen makinenin tork-devir karakteristiği, kalkış yükü, ortam sıcaklığı, montaj geometrisi ve yıllık çalışma saati birlikte değerlendirilmelidir. Olması gerekenden büyük seçilen motor düşük yükte verimsiz çalışırken küçük seçilen motor aşırı ısınır. Değişken yüklü uygulamalarda motoru frekans çeviriciyle sürmek, devri ihtiyaca göre ayarlayarak ek tasarruf getirir. İzmir merkezli olarak IE4 ve IE5 sınıfı pik döküm motorları farklı güç, devir ve montaj seçenekleriyle tedarik ediyoruz.

İzmir'den Hızlı Tedarik ve Teknik Destek

İzmir'in güçlü sanayi altyapısı, motor ve yedek parça tedarikinde hız avantajı sağlar. Uygulamanızın yük verilerini, çalışma saatini ve montaj tipini paylaştığınızda, ihtiyacınıza en uygun verim sınıfı ve gövde tipini birlikte belirleyebiliriz. Doğru seçilmiş bir IE4 veya IE5 pik döküm motor, hem enerji faturasını kalıcı olarak düşürür hem de ağır koşullarda uzun yıllar sorunsuz çalışır. Ürün ailesi ve teknik karşılaştırmalar için DRG Motor sayfalarını inceleyebilirsiniz.
