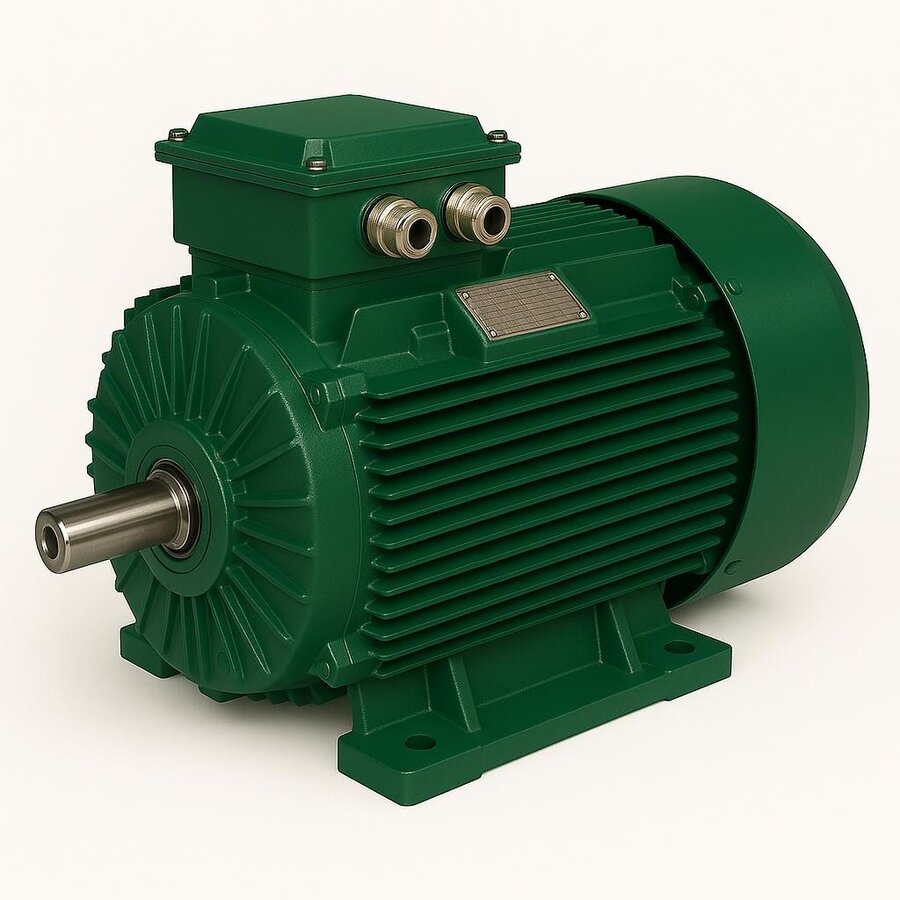

IE4 elektrik motoru, IEC 60034-30-1 standardının tanımladığı "süper premium verim" sınıfında yer alan, enerji kaybını en aza indirmek üzere tasarlanmış asenkron veya senkron yapıdaki motorlardır. Sürekli çalışan endüstriyel tahrik sistemlerinde, motorun verim sınıfı toplam işletme maliyetinin en belirleyici kalemlerinden biridir. IE4 sınıfı, bu maliyeti uzun vadede ciddi biçimde aşağı çeken bir seçenek olarak öne çıkar.

IE sınıfları ve IE4'ün yeri

IEC 60034-30-1 standardı, elektrik motorlarını verimlerine göre IE1 (standart), IE2 (yüksek), IE3 (premium), IE4 (süper premium) ve IE5 (ultra premium) olarak sınıflandırır. Sınıf numarası büyüdükçe motorun aynı gücü daha az kayıpla üretmesi beklenir. IE3 elektrik motoru birçok ülkede asgari yasal sınır iken, IE4 bu çıtanın bir adım üzerinde yer alır ve özellikle yıllık çalışma saati yüksek uygulamalarda tercih edilir.

  • IE1 – Standart verim
  • IE2 – Yüksek verim
  • IE3 – Premium verim
  • IE4 – Süper premium verim
  • IE5 – Ultra premium verim

IE4 motor neden daha verimli?

Bir asenkron motordaki kayıplar; bakır kayıpları (sargı direnci), demir kayıpları (sac paketindeki histerezis ve girdap akımları), mekanik sürtünme-yelleme kayıpları ve yük kayıplarından oluşur. IE4 sınıfına ulaşmak için üreticiler daha fazla ve daha kaliteli bakır sargı, düşük kayıplı silisli çelik sac, optimize edilmiş rotor oluk geometrisi ve daha sıkı imalat toleransları kullanır. Bunun sonucunda aynı 4 kW gücünde bir IE4 motor, IE2 muadiline göre birkaç yüzde puan daha yüksek verimle çalışır.

Sincap kafesli rotor ve kayma

IE4 asenkron motorlarda da temel yapı sincap kafesli rotordur. Stator sargısının oluşturduğu döner manyetik alan, rotorda akım indükleyerek tork üretir. Rotor devri ile alanın senkron devri arasındaki fark kaymayı (slip) tanımlar. IE4 tasarımlarında kayma kayıpları rotor çubuğu kesiti ve malzemesi optimize edilerek azaltılır; bu da hem verimi artırır hem de motorun daha az ısınmasını sağlar.

Teknik özellikler ve standart değerler

IE4 motorlar tipik olarak 400V/50Hz üç fazlı şebekeye uygun olarak üretilir ve geniş bir güç aralığını kapsar.

  • Güç aralığı: 0,55 kW – 355 kW (ve üzeri)
  • Kutup yapısı: 2 kutup (~3000 d/d), 4 kutup (~1500 d/d), 6 kutup (~1000 d/d)
  • Yalıtım sınıfı: F (155 °C), genellikle B sıcaklık artışıyla
  • Koruma sınıfı: standart IP55
  • Çalışma rejimi: S1 sürekli çalışma
  • Gövde: pik döküm veya alüminyum

Enerji tasarrufu hesabı

IE4 motorun avantajı en somut biçimde enerji faturasında görülür. Örnek olarak 30 kW gücünde, yılda 6000 saat çalışan bir motor düşünelim. IE2 sınıfında verim %92,7, IE4 sınıfında %94,5 olsun. IE2 motorun yıllık tüketimi yaklaşık 194.000 kWh, IE4 motorun ise yaklaşık 190.500 kWh olur. Aradaki 3.500 kWh fark, çoklu motor parkına sahip bir tesiste yıllar içinde önemli bir birikim oluşturur. Çalışma saati arttıkça aradaki fark daha da belirginleşir.

IE4 hangi uygulamalarda tercih edilmeli?

IE4 motorun ek yatırım maliyeti, yalnızca yüksek çalışma saatinde geri kazanılır. Bu nedenle en mantıklı kullanım alanları sürekli ve uzun süreli çalışan tahriklerdir:

  • Pompa ve fan istasyonları (su, atık su, proses pompaları)
  • Kompresör ve soğutma sistemleri
  • Konveyör ve sürekli üretim hatları
  • HVAC santralleri ve büyük havalandırma sistemleri

Kısa süreli veya gün içinde nadiren çalışan tahriklerde IE3 çoğu zaman daha dengeli bir tercih olabilir.

Frekans inverteri ile birlikte kullanım

IE4 motorların potansiyeli, değişken hız sürücüsü (VFD) ile birleştiğinde tam anlamıyla ortaya çıkar. Pompa ve fan uygulamalarında inverterle yapılan hız kontrolü, debiyi azaltırken güç tüketimini fan yasalarına göre çok daha hızlı düşürür. Yüksek verimli motor ve inverter ikilisi, sabit hızlı IE2 sisteme kıyasla toplam tüketimde belirgin azalma sağlar. İnverterle çalışmada motorun yalıtım sistemi ve rulman seçimi de gerilim darbelerine dayanacak şekilde değerlendirilmelidir.

DRG üzerinden IE4 motor tedariği

DRG olarak farklı güç ve kutup seçenekleriyle IE4 verim sınıfındaki elektrik motorlarını İzmir merkezli olarak tedarik ediyoruz; uygulamanızın çalışma rejimine, koruma sınıfı ve bağlantı tipi (B3/B5/B14) ihtiyacına göre uygun modeli sunuyoruz. Yüksek verimli bir motor seçimi yaparken gücü, kutup sayısını, yıllık çalışma saatini ve inverterli kullanım olup olmadığını birlikte değerlendirmek doğru karar için önemlidir. Ürün yelpazesi ve teknik destek için drgmotor.com üzerinden bize ulaşabilirsiniz.

Bakım ve devreye alma

IE4 motorların yüksek verim avantajının korunması, doğru devreye alma ve düzenli bakımla mümkündür. Montaj sırasında milin hassas hizalanması, kaplin ya da kayış-kasnak bağlantısındaki en küçük eksenel kaçıklığın bile rulman ömrünü kısaltmasını önler. İlk çalıştırmada yönlerin doğruluğu, faz dengesi ve sargı yalıtım direnci kontrol edilmelidir. Çalışma sırasında düzenli titreşim ve sıcaklık ölçümü, motorun verimli çalışma bölgesinde kalmasını güvence altına alır.

  • Mil hizalama ve kaplin kontrolü
  • Faz dengesi ve yalıtım direnci ölçümü
  • Rulman yağlama periyotlarının izlenmesi
  • Sıcaklık ve titreşim takibi

IE4 ile IE3 arasında seçim

Birçok işletme için doğru soru "en yüksek verim sınıfı hangisi" değil, "bu uygulama için hangi sınıf ekonomik olarak en mantıklı" sorusudur. IE4 motorun ek maliyeti, yüksek çalışma saatinde enerji tasarrufuyla geri kazanılır; ancak kısa süreli veya düşük yüklü çalışan tahriklerde IE3 daha dengeli olabilir. Karar verirken yıllık çalışma saati, ortalama yük oranı, elektrik birim fiyatı ve motorun beklenen ömrü birlikte değerlendirilmelidir. Sürekli çalışan pompa ve fanlarda IE4'ün enerji avantajı net biçimde öne çıkar.

Çevresel etki ve enerji yönetimi

Sanayide elektrik motorları, toplam endüstriyel enerji tüketiminin büyük bölümünü oluşturur. IE4 sınıfı motorların yaygınlaşması, aynı üretimin daha az elektrikle yapılmasını sağlayarak tesisin toplam enerji yükünü düşürür. Enerji yönetim sistemleri ile motorların yük profili izlendiğinde, fazla boyutlandırılmış (sürekli düşük yükte çalışan) motorlar tespit edilip uygun güçle değiştirilebilir. Doğru boyutlandırılmış IE4 motor, hem verimli çalışma bölgesinde kalır hem de gereksiz kayıpları ortadan kaldırır. Bu yaklaşım, hem işletme giderini hem de enerji talebini dengeli biçimde aşağı çeker.

Yüksek verimin uzun vadeli değeri

IE4 elektrik motoru, satın alma fiyatından çok ömrü boyunca tükettiği enerjiyle değerlendirilmesi gereken bir yatırımdır. Doğru uygulamada seçildiğinde daha düşük işletme gideri, daha az ısınma ve daha uzun motor ömrü sağlar. Çalışma saati yüksek, sürekli yük altındaki tahriklerde IE4'e geçmek, hem enerji tüketimini hem de toplam sahip olma maliyetini gözle görülür biçimde aşağı çeker.
