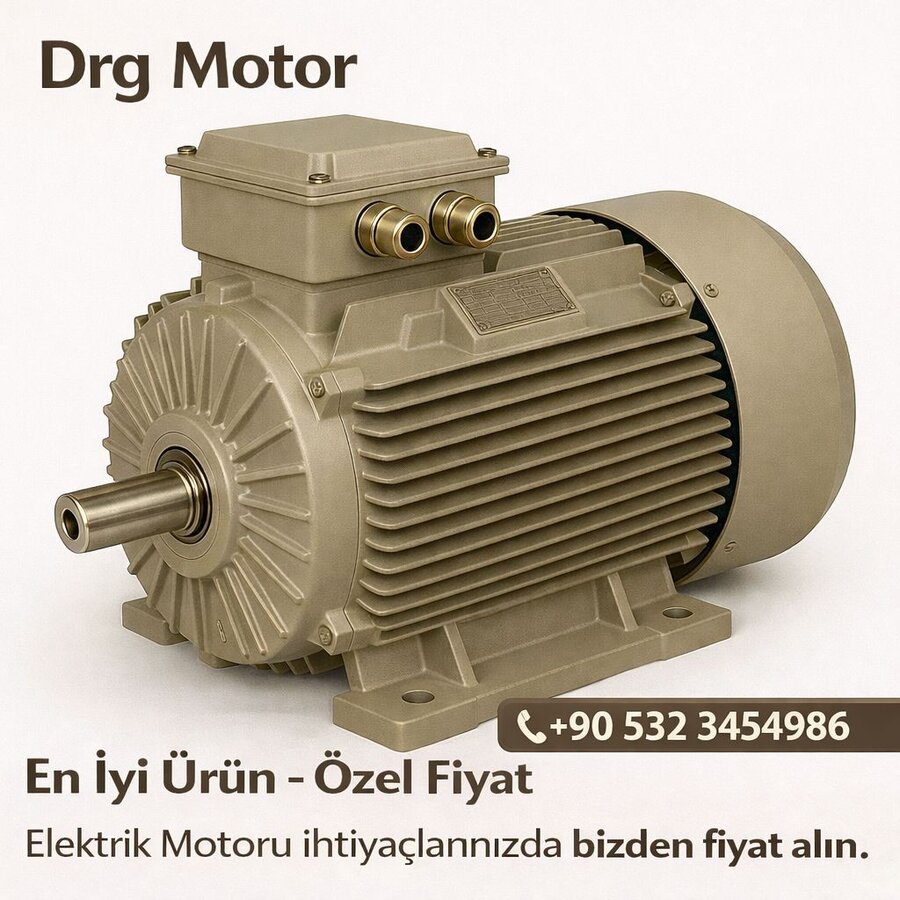

IE4 AC motorlar, IEC 60034-30-1 standardının "Super Premium" verim sınıfını temsil eder ve üç fazlı asenkron motor ailesinin enerji verimliliği bakımından zirveye en yakın seviyesini oluşturur. Bir tesisin elektrik faturasının büyük bölümü dönen ekipmanlardan kaynaklandığı için, sürekli çalışan pompa, fan ve kompresör gruplarında IE4 seviyesindeki bir motorun getirdiği kayıp azaltımı, ilk yatırım farkını birkaç yıl içinde fazlasıyla telafi eder. Bu yazıda IE4 AC motorların teknik temelini, hangi durumlarda anlamlı olduğunu ve doğru seçimde dikkat edilmesi gereken başlıkları ele alıyoruz.

IE4 Verim Sınıfı Tam Olarak Ne Anlama Geliyor?

Verim sınıfları, motorun şebekeden çektiği elektrik enerjisinin ne kadarını milden mekanik güce çevirdiğini tarifler. IEC 60034-30-1 ölçeğinde sınıflar IE1 (Standart) ile başlar, IE2 (Yüksek), IE3 (Premium) ile devam eder ve IE4 (Super Premium) ile zirveye ulaşır; üzerinde ise henüz çoğunlukla kalıcı mıknatıslı tasarımlarla ulaşılan IE5 yer alır. Aynı güç ve devirdeki bir motor IE3'ten IE4'e çıktığında kayıplar tipik olarak yaklaşık beşte bir oranında daha aza iner. Örneğin 11 kW'lık 4 kutuplu bir motorda verim IE3 için yaklaşık yüzde 91,4 iken IE4 için yüzde 92,6 mertebesine taşınır; küçük gibi görünen bu fark, yılda 6000-8000 saat çalışan bir hatta kayda değer bir tasarrufa dönüşür.

IE4 Motorun İçinde Verimi Artıran Tasarım Ayrıntıları

IE4 seviyesindeki bir motor, klasik bir asenkron motorla aynı çalışma prensibini paylaşır ancak her kayıp kaynağı tek tek azaltılarak tasarlanır. Verimi yükselten başlıca müdahaleler şunlardır:

  • Sargılarda daha yüksek bakır dolgu oranı ve daha büyük kesitli iletken kullanımı, bakır (yük) kayıplarını düşürür.
  • İnce taneli, manyetik kaybı düşük sac paketleri sayesinde dönen alandan kaynaklanan nüve ısınması belirgin biçimde geriler.
  • Çubuk ve halka oranları yeniden hesaplanmış sincap kafesli rotor, akım dağılımını düzgünleştirerek rotor tarafındaki ısı oluşumunu sınırlar.
  • Geliştirilmiş soğutma fanı ve yatak tasarımı, sürtünme ve havalandırma (mekanik) kayıplarını azaltır.

Bu iyileştirmeler birleştiğinde motor daha az ısınır; bu da yalıtımın ömrünü uzatır ve güvenilirliği artırır. Verim artışının bir yan getirisi, aynı yükte daha düşük gövde sıcaklığı ve dolayısıyla daha uzun yatak ve sargı ömrüdür.

Kutup Sayısı, Devir ve Güç Aralığı

AC asenkron motorlarda senkron devir kutup sayısına bağlıdır: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup ise 1000 d/d (50 Hz şebekede) verir. Gerçek mil devri kayma (slip) nedeniyle bu değerlerin biraz altında kalır. IE4 motorlar yaygın olarak 0,55 kW ile 355 kW arasında, 400 V / 50 Hz besleme için üretilir. Uygulamanın hız ve tork ihtiyacına göre kutup seçimi yapılır: yüksek devirli fanlarda 2 kutup, genel tahrik ve konveyörlerde 4 kutup, yüksek torklu ağır kalkışlarda ise 6 kutup tercih edilir.

Koruma, Yalıtım ve Çalışma Sınıfı

Endüstriyel ortamda güvenilirlik yalnızca verimle değil, koruma ve yalıtım seviyeleriyle de ölçülür. IE4 motorlar tipik olarak IP55 koruma sınıfında sunulur; bu da toza karşı tam koruma ve her yönden gelen su püskürtmesine dayanım anlamına gelir. Sargı yalıtımı F sınıfı (155 °C) olup, çoğu uygulamada B sınıfı sıcaklık artışıyla çalıştırılarak ek bir termal emniyet payı bırakılır. Sürekli yük altında çalışan tesisler için S1 (sürekli çalışma) anma rejimi esas alınır; sık dur-kalk gerektiren hatlar içinse uygun S rejimi ayrıca değerlendirilir.

Bağlantı Biçimleri ve Montaj

Motorun makineye entegrasyonu, gövde ve flanş biçimine bağlıdır. En yaygın montaj tipleri ayaklı B3, flanşlı B5 ve küçük flanşlı B14 bağlantılardır. Pompalarda genellikle B5 flanş doğrudan bağlantı için tercih edilirken, konveyör ve genel tahriklerde ayaklı B3 yapısı kaide montajı için uygundur. Gövde malzemesi olarak pik (gri) döküm gövdeler yüksek mekanik dayanım ve titreşim sönümleme sağlarken, alüminyum gövdeler hafifliği ve daha iyi ısı atımıyla öne çıkar. Doğru montaj tipi ve gövde malzemesi seçimi, hem hizalama kolaylığı hem de uzun ömür açısından belirleyicidir.

Sürücüyle (VFD) Birlikte Kullanım

IE4 motorların potansiyeli, çoğunlukla bir frekans dönüştürücü (VFD) ile birlikte kullanıldığında tam olarak ortaya çıkar. Pompa ve fanlarda hız, gerçek ihtiyaca göre düşürüldüğünde harcanan güç hızın küpüyle orantılı biçimde azalır; bu, kısma vanasıyla debi ayarlamaya kıyasla çok daha büyük bir tasarruf demektir. IE4 motor zaten düşük kayıplı olduğu için VFD ile birleştiğinde toplam sistem verimi belirgin biçimde yükselir. Sürücülü uygulamalarda yalıtım gerilim dayanımı ve yatak akımlarına karşı önlemler de göz önünde bulundurulmalıdır.

Enerji Tasarrufunun Basit Hesabı

IE4 yatırımının geri kazanımını anlamak için kaba bir hesap yeterlidir. 30 kW'lık bir motorun IE3 yerine IE4 olması, çıkış gücüne bağlı olarak girişte yaklaşık 0,3-0,5 kW daha az çekiş sağlayabilir. Yılda 7000 saat çalışan bir hatta bu, kabaca 2000-3500 kWh arası bir tasarrufa karşılık gelir. Elektrik birim fiyatıyla çarpıldığında, motor başına yıllık tasarruf çoğu tesiste ilk maliyet farkını birkaç yıl içinde karşılar ve sonrasında doğrudan kazanca dönüşür. Çalışma saati arttıkça bu denklem IE4 lehine daha da güçlenir.

Hangi Uygulamalarda IE4 Tercih Edilmeli?

IE4 motorlar her yerde aynı oranda anlamlı değildir; en yüksek getiriyi sürekli ve uzun saat çalışan yüklerde verir. Tipik uygulama alanları:

  • Sürekli çalışan santrifüj pompalar ve sirkülasyon hatları
  • Havalandırma ve proses fanları, aspiratörler
  • Vidalı ve pistonlu kompresörler
  • Bant konveyörler ve sürekli üretim hatları
  • Soğutma kuleleri ve su şartlandırma sistemleri

Buna karşılık günde yalnızca birkaç saat çalışan, sık duran ekipmanlarda geri ödeme süresi uzar; bu tür yerlerde IE3 daha dengeli bir tercih olabilir. Doğru sınıf, yalnızca motor etiketine değil çalışma profiline bakılarak belirlenir.

DRG Motor ile IE4 Tedariki ve Doğru Seçim

İzmir merkezli bir tedarikçi olarak DRG Motor, farklı güç, kutup ve montaj seçeneklerinde IE4 AC motorları stoktan ve projeye özel olarak sunar. Uygulamanızın güç ihtiyacı, çalışma saati, hız profili ve montaj biçimini birlikte değerlendirerek hem teknik hem de bütçe açısından en doğru motoru belirlemenize yardımcı oluruz. Verim sınıfları arasındaki farkları ve uygulamanıza uygun seçeneği daha yakından incelemek için IE3 elektrik motorları içeriğimize göz atabilir, ürün ve fiyat bilgileri için DRG Motor üzerinden bizimle iletişime geçebilirsiniz. Amacımız, satın aldığınız motorun yalnızca etiketteki sınıfı değil, sahadaki gerçek tasarrufu da karşılamasıdır.
