Yüksek güçlü uygulamalarda motor verimi, doğrudan elektrik faturasına ve makine ömrüne yansıyan bir maliyet kalemidir. 50 kW üzerindeki güç sınıflarında IE3 premium verim segmentine geçmek, sürekli yük altında çalışan tesislerde yıllık bazda dikkate değer bir tasarruf yaratır. Ağır sanayinin kırıcı, değirmen, büyük pompa ve kompresör hatlarında yüksek kW IE3 motorlar, hem enerji performansı hem de mekanik dayanıklılık açısından tercih edilen çözümdür. İzmir merkezli olarak bu segmentteki motorları stoktan ve siparişe özel tedarik ediyoruz.

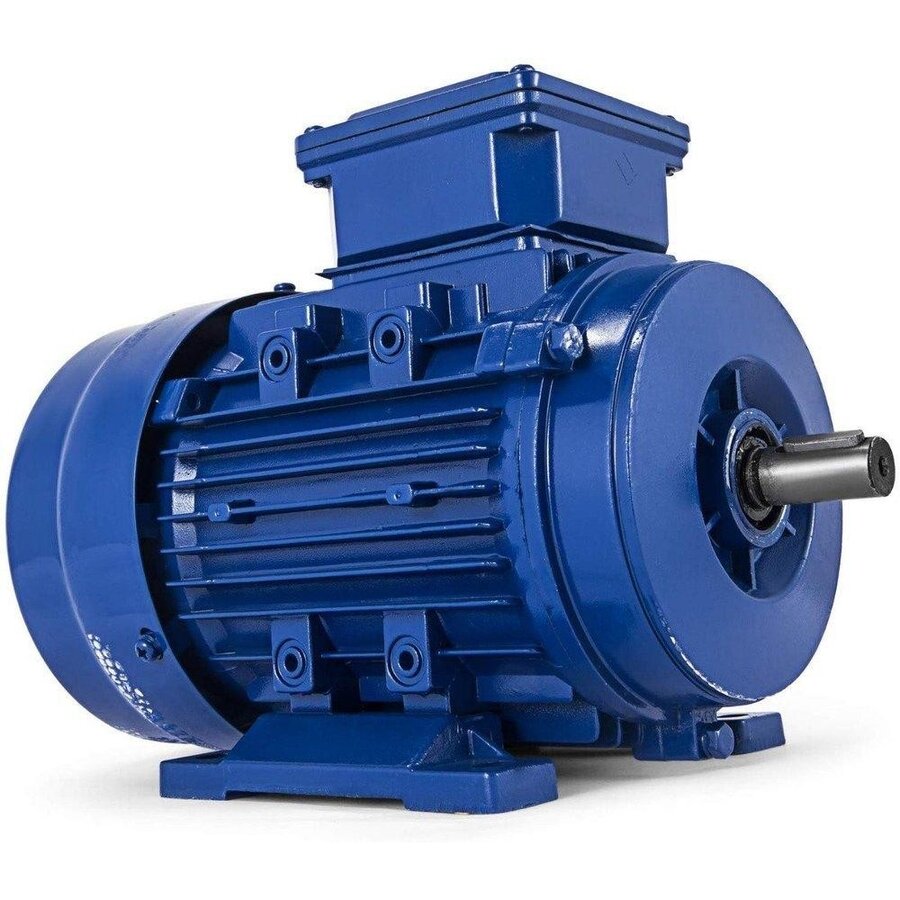

Yüksek kW IE3 Motorun Tanımı ve Güç Aralığı

IE3, IEC 60034-30-1 standardının tanımladığı premium verim sınıfıdır. Yüksek kW segmenti pratikte 50 kW ile 355 kW arasındaki gövdeleri kapsar; bu aralıkta motorlar genellikle 200 ile 355 arası gövde boylarında üretilir. Yüksek güçte verim sınıfının önemi artar, çünkü mutlak kayıp miktarı kW ile birlikte büyür. Örneğin 200 kW bir motorda yüzde bir verim farkı bile yılda binlerce kWh anlamına gelir.

  • Güç aralığı: 50 - 355 kW (standart gövde serisi)
  • Besleme: 400V / 50 Hz, üç fazlı; yüksek kW'larda 690V veya 400/690V (yıldız-üçgen) sargı
  • Verim sınıfı: IE3 premium; bazı seriler IE4'e kadar yükseltilebilir
  • Kutup seçenekleri: 2 kutup (3000 d/d), 4 kutup (1500 d/d), 6 kutup (1000 d/d)

IEC 60034-30-1 ve Verim Sınıflarının Anlamı

Verim sınıfları IE1'den IE5'e kadar artan bir ölçekte tanımlanır: IE1 standart, IE2 yüksek, IE3 premium, IE4 süper premium ve IE5 ultra premium verim. Yüksek kW motorlarda IE3 bugün birçok uygulama için asgari yasal eşik konumundadır. IE3 ile IE2 arasındaki verim farkı yüzde olarak küçük görünse de, yüksek güç ve uzun çalışma saatlerinde mutlak tasarruf büyür. IE3 elektrik motorları hakkındaki ayrıntılı yazımızda sınıflar arası karşılaştırmayı bulabilirsiniz.

Kutup Sayısı, Senkron Devir ve Kayma İlişkisi

Asenkron bir motorun döner alan hızı, yani senkron devir, şebeke frekansı ile kutup sayısına bağlıdır. 50 Hz'te 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup ise 1000 d/d senkron devre karşılık gelir. Rotor bu döner alanın biraz gerisinde döner; aradaki farka kayma (slip) denir ve motorun tork üretmesini sağlayan asıl olgu budur. Yüksek kW motorlarda kayma genellikle yüzde 1 ile 2 arasındadır, yani 1500 d/d senkron devirli bir motor yük altında 1480 d/d civarında döner. Düşük kayma, rotor kayıplarının ve dolayısıyla ısınmanın az olduğu anlamına gelir; premium verim sınıfının bir göstergesidir.

  • 2 kutup: yüksek devir isteyen kompresör ve büyük santrifüj pompalar
  • 4 kutup: en yaygın seçim; fan, konveyör ve genel tahrik
  • 6 kutup: yüksek tork, düşük devir gereken kırıcı ve değirmen tahrikleri

Yapısal Özellikler ve Soğutma

Yüksek kW IE3 motorların büyük çoğunluğu pik döküm (gri dökme demir) gövdeyle üretilir. Pik döküm, ağır sanayinin titreşim ve darbe içeren ortamlarında alüminyum gövdeye göre daha üstün mekanik dayanım ve ısı kapasitesi sağlar. Sincap kafesli rotor yapısı, fırçasız ve bakım gerektirmeyen bir tahrik sunar. Soğutma genellikle IC411 (gövdeye monte fan ile yüzey soğutmalı) tipindedir; çok yüksek güçlerde ayrı tahrikli fan veya su soğutmalı çözümler de mevcuttur.

  • Koruma sınıfı: IP55 (toz ve su püskürmesine karşı), zorlu ortamlarda IP56/IP65
  • Yalıtım: 155 °C dayanımlı F sınıfı malzeme kullanılır; gövdedeki gerçek sıcaklık artışı ise daha düşük B sınıfı sınırında bırakılarak ömre rezerv ayrılır
  • Çalışma rejimi: S1 sürekli çalışma, ağır sanayinin 7/24 hatları için

Montaj Tipleri ve Bağlantı Biçimleri

Yüksek kW motorlar uygulamaya göre farklı montaj biçimlerinde tedarik edilir. Ayaklı (B3) tip konveyör ve kırıcı gibi şaft bağlantılı sistemlerde, flanşlı (B5/B14) tipler ise pompa ve redüktör doğrudan bağlantılarında kullanılır. B35 (ayaklı + flanşlı) kombinasyonu büyük güçlerde sık tercih edilir, çünkü hem ayak hem flanş desteği titreşimi azaltır.

Besleme Gerilimi, Pano ve Kablolama

Güç büyüdükçe çekilen akım da büyür, bu yüzden besleme tarafı tasarımı motorun kendisi kadar belirleyici olur. 400V şebekede 160 kW bir motor anma yükünde yaklaşık 280-290 A çeker; bu akıma uygun kesitte kablo, koruma şalteri ve kontaktör seçilmeli, gerilim düşümü hesabı yapılmalıdır. Çok yüksek güçlerde 400/690V çift gerilimli sargılı motorlar tercih edilerek aynı güç daha düşük akımla taşınır; bu hem kablo kesitini hem de pano maliyetini düşürür. Topraklama ve eş potansiyel bağlantısı, büyük makinelerde hem güvenlik hem de gövde gerilimi açısından titizlikle yapılmalıdır.

  • Akım: 400V'ta yaklaşık 1,8 A/kW (4 kutup, anma yükü mertebesinde)
  • 690V besleme: aynı güçte akımı yaklaşık yüzde 42 düşürür
  • Klemens kutusu: yüksek kW'larda geniş kesitli pabuç bağlantısına uygun büyük kutu

Kalkış Yöntemleri ve Sürücü Uyumu

Büyük güçlü bir motorun şebekeye doğrudan bağlanması, mıknatıslama ve rotorun hızlanması sırasında anma akımının birkaç katına ulaşan bir akım çeker; bu darbe hem şebekede gerilim düşmesine hem de mekanik zorlanmaya yol açar. Bu yüzden 50 kW üzeri motorlarda kalkış genellikle yıldız-üçgen, yumuşak yol verici (soft starter) ya da frekans invertörü (VFD) ile yumuşatılır. Değişken debi gereken pompa ve fan uygulamalarında VFD, kalkış akımını sınırlamanın yanında kısmi yüklerde de devri düşürerek tüketimi azaltır. İnvertörle sürülecek motorlarda takviyeli sargı yalıtımı ve gerekiyorsa yalıtımlı yatak seçilir.

Uygulama Alanları

Yüksek kW IE3 motorlar enerji yoğun süreçlerin kalbinde yer alır:

  • Çimento ve maden: kırıcı, bilyalı değirmen, bantlı konveyör
  • İçme suyu ve atık su tesisleri: terfi merkezlerindeki yüksek debili pompa grupları
  • Endüstriyel havalandırma: büyük aksiyal ve radyal fanlar
  • Pnömatik sistemler: hava kompresörleri ve basınçlandırma üniteleri
  • Metal ve haddehane: pres, tezgah ve hat tahrikleri

Enerji Tasarrufu Hesabı

Bir örnek üzerinden bakalım. 160 kW bir motor yılda 6000 saat çalışsın. IE2 verimi yüzde 95,8, IE3 verimi yüzde 96,5 olsun. IE2 motorun çektiği güç yaklaşık 167,0 kW, IE3 motorun ise 165,8 kW olur. Aradaki 1,2 kW fark, 6000 saatte 7200 kWh eder. Birim enerji maliyetine göre bu, tek bir motorda bile somut bir tutara karşılık gelir ve tesisteki motor sayısıyla katlanır. Yüksek güçte verim farkının önemi tam da bu noktada ortaya çıkar.

Bakım ve Uzun Ömür

Büyük motorlarda bir duruşun makine hattını da durdurması, bakımı tahmine değil takvime bağlamayı zorunlu kılar. Yatakların gres yenileme aralığı motorun etiket ve kataloğundaki tabloya göre işaretlenmeli, gres tipi karıştırılmamalıdır. Çalışma sırasında gövde sıcaklığı ve yatak titreşimi belirli noktalardan ölçülerek eğilim grafiği tutulursa, rulman aşınması büyümeden fark edilir. Sargının yalıtım direnci yılda en az bir kez megger ile ölçülmeli; soğutma fanı, hava giriş ızgarası ve gövde kanatçıkları üzerindeki toz tabakası düzenli temizlenerek motorun ısı atma kapasitesi korunmalıdır.

Doğru Motoru Seçerken Dikkat Edilmesi Gerekenler

Yüksek kW IE3 motor seçiminde güç ve devir kadar; çalışma rejimi, ortam sıcaklığı, kalkış sıklığı ve tahrik edilen yükün karakteristiği de belirleyicidir. Pompa ve fan gibi kareli tork yükleri ile kırıcı gibi sabit tork yükleri farklı seçim yaklaşımları gerektirir. Tesisinizin yük profilini paylaşmanız halinde, doğru gövde ve verim sınıfını birlikte belirleyebiliriz. Stok durumu, teknik destek ve hızlı tedarik için drgmotor.com üzerinden bizimle iletişime geçebilirsiniz.
