Elektrik motorlarının enerji verimliliği, IEC 60034-30-1 uluslararası standardı çerçevesinde sınıflandırılır. Bu sınıflandırmada "Premium verimlilik" olarak anılan basamak, sanayide en sık karşılaşılan ve birçok ülkede zorunlu hale gelen seviyedir. Bu yazıda söz konusu verimlilik sınıfının ne anlama geldiğini, nasıl ölçüldüğünü ve neden bu kadar önemsendiğini teknik bir bakışla ele alıyoruz.

Verimlilik Sınıfı Kavramı

IEC 60034-30-1 standardı, alçak gerilim asenkron motorları enerji verimine göre IE1'den IE5'e kadar beş basamağa ayırır. IE harfleri "International Efficiency" anlamına gelir ve rakam büyüdükçe motorun aynı işi daha az kayıpla yaptığını gösterir. Premium sınıf, bu skalada IE3 basamağına karşılık gelir; IE1 standart, IE2 yüksek, IE4 süper-premium ve IE5 ultra-premium olarak konumlanır.

Verim Neyi İfade Eder

Bir motorun verimi, şebekeden çektiği elektriksel gücün ne kadarını mile mekanik güç olarak aktardığının ölçüsüdür. Aradaki fark; sargı dirençlerindeki ısı kayıpları, demir kayıpları, sürtünme ve havalandırma kayıpları olarak ortaya çıkar. Örneğin 30 kW'lık bir motorda %93,6 verim, şebekeden çekilen gücün yaklaşık %6,4'ünün ısıya dönüştüğü anlamına gelir. Sınıf yükseldikçe bu kayıp oranı düşer.

Premium Sınıf Verim Değerleri

Verim, motorun gücüne ve kutup sayısına bağlı olarak değişir. Küçük güçlerde yüzdesel kayıplar daha yüksek olduğundan, alt sınır değerleri güç arttıkça yükselir.

  • 1,1 kW, 4 kutup motorda tipik verim yaklaşık %82,7.
  • 7,5 kW, 4 kutup motorda yaklaşık %88,7.
  • 30 kW, 4 kutup motorda yaklaşık %92,7.
  • 90 kW ve üzeri motorlarda %94'ün üzerine çıkar.

Bu değerler 400V/50Hz şebekede, S1 sürekli çalışma rejiminde ve tam yükte tanımlanır.

Kutup Sayısı ve Devir İlişkisi

Verim, motorun döner hızıyla da bağlantılıdır. 2 kutuplu motor 50 Hz'de yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron hızda döner. Gerçek hız, yük altında kayma (slip) nedeniyle bu değerin biraz altındadır. Sincap kafesli rotor yapısı bu motorlara dayanıklılık ve düşük bakım ihtiyacı kazandırır; verim değerleri de bu yapının optimize edilmesiyle elde edilir.

Enerji Tasarrufu Nasıl Hesaplanır

Verim sınıfının ekonomik etkisini somutlaştırmak için basit bir hesap yapılabilir. Günde 16 saat, yılda 300 gün çalışan 30 kW'lık bir motor düşünelim. IE2 sınıfında %92,0, IE3 sınıfında %92,7 verimle çalıştığını varsayalım. Aradaki yaklaşık 0,7 puanlık fark, yıllık binlerce kWh'lik enerji ve buna karşılık gelen fatura tasarrufu demektir. Uzun saatler çalışan uygulamalarda yüksek verim, başlangıçtaki fiyat farkını kısa sürede geri öder.

IE3'ün Zorunlu Hale Gelmesi

Avrupa Birliği ve Türkiye dahil birçok ülkede, belirli güç aralığındaki motorların asgari Premium verim sınıfında olması yasal olarak zorunludur. Bu düzenleme, sanayide toplam elektrik tüketimini düşürmeyi hedefler. Yeni tesis kuran veya motor yenileyen işletmelerin bu zorunluluğu göz önünde bulundurması, hem mevzuata uyum hem de işletme maliyeti açısından gereklidir. Daha geniş bilgi için IE3 elektrik motorları içeriğimizi inceleyebilirsiniz.

Teknik Özellikler ve Yapı

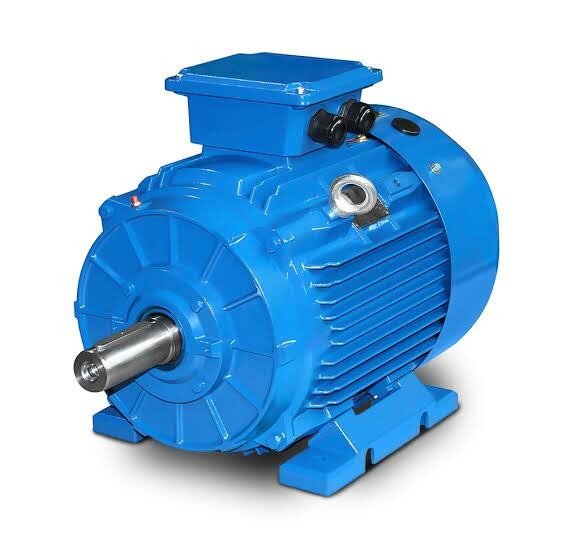

Premium sınıf motorlar genellikle IP55 koruma sınıfı, F sınıfı yalıtım ve B3/B5/B14 bağlantı seçenekleriyle sunulur. Gövde malzemesi olarak pik döküm ya da alüminyum tercih edilebilir; pik döküm ağır sanayide titreşim dayanımıyla öne çıkarken alüminyum hafif uygulamalarda avantaj sağlar. Bu özellikler verim değerleriyle birlikte değerlendirildiğinde, motorun hem dayanıklı hem ekonomik bir çözüm sunduğu görülür.

IE3 ile IE2 Arasındaki Fark

IE2 yüksek verimli sınıf ile IE3 Premium sınıf arasındaki fark, kâğıt üzerinde küçük bir yüzde gibi görünse de işletme ölçeğinde belirgin hale gelir. Aynı güçteki iki motorda IE3, IE2'ye göre yaklaşık 0,5-1 puan daha yüksek verim sunar. Bu fark, sargı bakır kesitinin artırılması, daha kaliteli silisli sac kullanımı ve manyetik devrenin optimize edilmesiyle elde edilir. Sonuç olarak motor daha az ısınır, daha sessiz çalışır ve ömrü uzar. Düşük ısınma, aynı zamanda yalıtımın daha az yorulması ve sargı ömrünün uzaması anlamına gelir.

Verim Ölçümü ve Test Yöntemi

Bir motorun hangi sınıfa girdiği gelişigüzel belirlenmez; IEC 60034-2-1 standardına göre yapılan testlerle kanıtlanır. Bu testte motorun girdi gücü ve mil çıkış gücü hassas biçimde ölçülür, aradaki kayıplar ayrıştırılır. Demir kayıpları, bakır kayıpları, sürtünme-havalandırma kayıpları ve yük kayıpları ayrı ayrı hesaplanır. Üretici, etiket ve teknik dokümanda beyan ettiği verim değerini bu test sonuçlarına dayandırmak zorundadır. Bu nedenle motor seçerken etiket üzerindeki IE işaretine ve beyan edilen verim yüzdesine güvenebilirsiniz.

Hangi Uygulamalarda Önem Kazanır

Verim sınıfının getirisi, motorun çalışma süresiyle doğru orantılıdır. Günde birkaç dakika çalışan bir motorda fark önemsizken, sürekli çalışan sistemlerde belirleyici olur.

  • Su pompaları: Gün boyu çalıştığından verim farkı doğrudan faturaya yansır.
  • Havalandırma fanları: Sürekli çalışan bina ve tesis sistemlerinde tasarruf büyür.
  • Konveyör hatları: Üretim boyunca aralıksız çalışan sistemlerde önemlidir.
  • Kompresörler: Yüksek güç ve uzun çalışma süresi nedeniyle öncelikli adaydır.

Verim ve Isınma İlişkisi

Yüksek verimli bir motor, çektiği gücün daha büyük kısmını mile aktardığından daha az ısı açığa çıkarır. Bu durum yalnızca enerji tasarrufu değil, aynı zamanda daha düşük çalışma sıcaklığı demektir. Sargı yalıtımının ömrü sıcaklığa son derece duyarlıdır; her 10°C'lik sıcaklık artışı yalıtım ömrünü kabaca yarıya indirir. F sınıfı yalıtımlı bir Premium motor, daha düşük sıcaklıkta çalışarak hem kendi ömrünü uzatır hem de bakım aralıklarını genişletir. Bu da işletme için dolaylı bir maliyet avantajı sağlar.

Gövde ve Devir Seçeneklerinin Etkisi

Premium verim sınıfı motorlar farklı kutup sayıları ve gövde malzemeleriyle sunulur; bu seçimler verimi tamamlayan unsurlardır. Aynı güçte 2 kutuplu bir motor yüksek devirde çalışırken, 4 kutuplu motor daha dengeli bir tork-devir ilişkisi sunar. Gövde tarafında pik döküm ağır sanayide titreşim dayanımı sağlarken, alüminyum hafif uygulamalarda montaj kolaylığı getirir. Uygulamaya uygun kutup ve gövde kombinasyonu, motorun beyan edilen verimle uzun süre çalışmasını destekler. Bu nedenle verim sınıfı kadar, motorun mekanik konfigürasyonu da seçim kararında dikkate alınmalıdır.

Doğru Sınıfı Seçmenin Önemi

Verim sınıfı, bir motorun ömrü boyunca tükettiği elektrik nedeniyle satın alma maliyetinden çok daha büyük bir toplam gideri belirler. Bu nedenle motoru yalnızca güç ve devirle değil, çalışacağı saat sayısı ve verim sınıfıyla birlikte değerlendirmek gerekir. Uygulamanıza uygun verimli motor seçiminde teknik danışmanlık ve geniş stok aralığımızla destek sunuyoruz.
