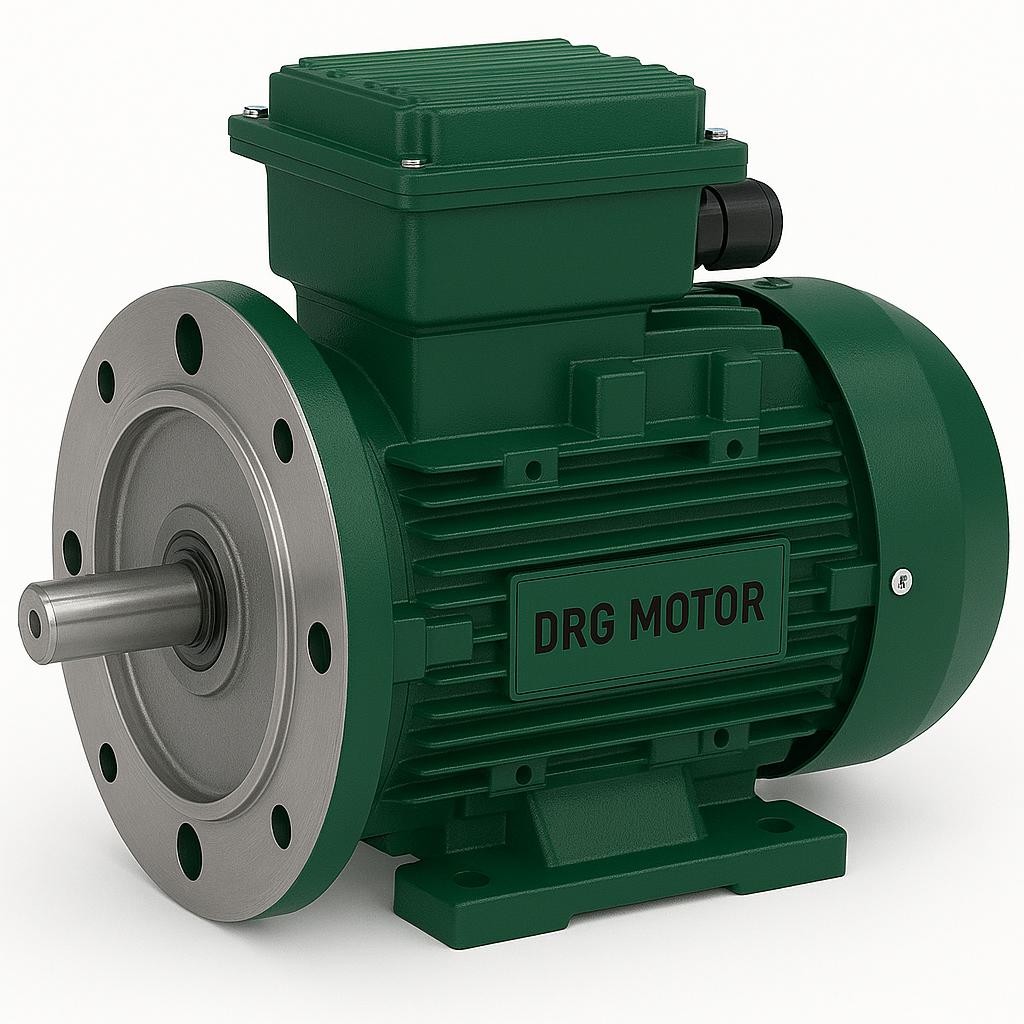

IE3 motor, IEC 60034-30-1 standardının "Premium Verim" sınıfını karşılayan asenkron elektrik motorudur. Birçok ülkede belirli güç aralıkları için asgari verim sınırı olarak zorunlu tutulan IE3, aynı işi IE1 ve IE2 motorlardan daha az kayıpla yaparak işletme giderini düşürür. Bu yazıda IE3'ün tanımını, onu mümkün kılan tasarım ayrıntılarını ve hangi uygulamalarda gerçek fark yarattığını teknik olarak açıklıyoruz.

IE3 Sınıfının Tanımı

IEC 60034-30-1 standardı verim sınıflarını IE1 (Standart), IE2 (Yüksek), IE3 (Premium), IE4 (Süper Premium) ve IE5 (Ultra Premium) olarak tanımlar. IE3, her güç ve kutup değeri için belirlenmiş bir asgari verim eğrisini karşılamak zorundadır; bir motorun IE3 etiketi taşıması, o çalışma noktasındaki kaybının standartça sınırlandığı anlamına gelir. Sınıf, kataloğun reklam değeri değil, ölçülebilir ve denetlenebilir bir performans taahhüdüdür.

IE3'ü Mümkün Kılan Tasarım

IE3 verimine ulaşmak için daha fazla bakır içeren sargılar, optimize edilmiş stator-rotor oluk geometrisi ve düşük kayıplı silisli sac kullanılır. Bu sayede bakır (yük) ve demir (mıknatıslanma) kayıpları azalır; motor aynı mil gücünü daha az elektrikle üretir ve daha düşük sıcaklıkta çalışır. Daha düşük çalışma sıcaklığı, yalıtım ve rulman ömrünü de uzatır; yani verim kazancı yalnızca enerji faturasında değil, motorun toplam ömründe de kendini gösterir.

Verim Kayıplarının Kaynağı

Bir asenkron motorda kayıplar birkaç bileşene ayrılır: sargıdaki ısıl kayıplar (bakır kaybı), nüvedeki histerezis ve girdap akımı kayıpları (demir kaybı), rulman ve fan kaynaklı mekanik kayıplar ve yük altında artan başıboş kayıplar. IE3 tasarımı bu kalemlerin her birini ayrı ayrı küçültür. Özellikle demir kaybının azaltılması için ince ve düşük kayıplı sac kullanımı, IE2'den IE3'e geçişte belirleyici rol oynar.

  • Bakır kaybı: daha kalın kesitli sargı ile yük kaybı azalır

  • Demir kaybı: nüvedeki histerezis ve girdap akımı, ince sac paketleme ile sınırlanır

  • Mekanik kayıp: optimize fan ve kaliteli rulmanlar sürtünmeyi sınırlar

Devir ve Çalışma Koşulları

IE3 motorlar 50 Hz şebekede 2-4-6 kutup (3000/1500/1000 d/d) seçenekleriyle sunulur ve genellikle pik döküm gövde, IP55 koruma, F sınıfı yalıtım ve S1 sürekli çalışma rejimine sahiptir. Verim avantajından tam yararlanmak için motor uygulamaya doğru güçte seçilmeli, gereğinden büyük tutulmamalıdır; düşük yükte çalışan büyük bir motor, verim sınıfı ne olursa olsun güç katsayısı düşeceği için beklenen tasarrufu veremez.

IE3 ile Frekans Çevirici Birlikteliği

Değişken debi gerektiren pompa ve fan hatlarında IE3 motor, frekans çevirici ile birlikte kullanıldığında en yüksek tasarrufu sağlar. Sürücü, motoru yalnızca ihtiyaç duyulan devirde çalıştırarak kısmi yük kayıplarını azaltır; IE3'ün düşük temel kayıpları ise bu kazancın üzerine eklenir. Bu birliktelikte motorun yalıtım sınıfının sürücü kaynaklı gerilim darbelerine uygun olması ve gerektiğinde yalıtımlı rulman kullanılması göz önünde bulundurulmalıdır.

IE3 Ne Zaman Doğru Seçim?

Uzun saat çalışan pompa, fan, kompresör ve konveyör hatlarında IE3, satın alma farkını enerji tasarrufuyla kısa sürede karşılar. Günde yalnızca birkaç saat çalışan ya da seyrek devreye giren uygulamalarda geri ödeme süresi uzayabilir; bu durumda yük profili ve elektrik birim fiyatı birlikte değerlendirilmelidir. Kararı kolaylaştırmak için motorun yıllık çalışma saati, ortalama yük oranı ve mevcut motorun verimi karşılaştırmalı olarak hesaplanmalıdır.

IE3 Etiketinin Okunması ve Doğrulanması

Bir motorun IE3 olup olmadığı, gövde üzerindeki anma plakasından (etiketten) doğrulanır. Etikette güç (kW), gerilim (V), frekans (Hz), anma akımı (A), devir (d/d), güç katsayısı (cos φ) ve verim sınıfı yer alır. Verim değeri çoğunlukla tam yük (%100), kısmi yük (%75 ve %50) için ayrı ayrı belirtilir; çünkü gerçek uygulamalarda motor sık sık tam yükün altında çalışır. Etiket bilgisi, motorun beyan edilen sınıfa ve uygulamanın gerilim-frekans değerlerine uygunluğunu kontrol etmenin en doğrudan yoludur. Beyan değerlerinin uygulama koşullarıyla örtüşmemesi, sahada beklenenden düşük performansın en sık görülen nedenidir.

IE2'den IE3'e Geçişin İşletmeye Etkisi

Mevcut bir IE2 motoru IE3 ile değiştirmek, çoğu durumda mekanik olarak sorunsuzdur çünkü gövde ölçüleri ve mil bağlantıları standart kasa boylarına göre belirlenmiştir. Ancak değişimin yatırım mantığı, motorun yıllık çalışma saatine bağlıdır. Sürekli çalışan bir hatta verim farkı kısa sürede faturaya yansırken, az çalışan bir yedek motorda aynı geçiş ekonomik olmayabilir. İşletmenin doğru kararı verebilmesi için mevcut motorun ölçülen yükü, çalışma profili ve elektrik birim maliyeti bir arada değerlendirilmeli; körü körüne değişim yerine en çok çalışan hatlardan başlayan kademeli bir yenileme planı izlenmelidir.

Verim Sınıflarının Karşılaştırması

Verim sınıfları arasındaki fark, ilk bakışta birkaç puanlık küçük bir değer gibi görünse de uzun çalışma saatlerinde büyük bir toplama dönüşür. IE1 ile IE3 arasındaki verim farkı, orta güçlü bir motorda yüzde beş ila yedi puana ulaşabilir; bu da motorun her çalışma saatinde daha az ısı, daha az kayıp ve daha düşük fatura anlamına gelir. IE4 ve IE5 sınıfları ise genellikle kalıcı mıknatıslı veya senkron relüktans yapılarla daha da yüksek verime ulaşır, ancak maliyetleri ve uygulama gereksinimleri farklıdır. Bir işletme için doğru sınıf, motorun çalışma profili ile satın alma bütçesinin kesiştiği noktada belirlenir.

  • IE1 (Standart): kısa süreli, az çalışan uygulamalar

  • IE2 (Yüksek): orta yoğunlukta genel kullanım

  • IE3 (Premium): uzun saat çalışan pompa, fan, kompresör

  • IE4 / IE5: en yüksek verim hedeflenen sürekli hatlar

IE3'ün Çalışma Sıcaklığına Etkisi

Verim kazancının doğrudan bir sonucu, motorun daha az ısınmasıdır. Kayıpların büyük bölümü ısıya dönüştüğü için, kaybı azalan bir motor aynı yükte daha düşük sargı sıcaklığında çalışır. Daha serin çalışan bir sargı, yalıtımın yaşlanmasını yavaşlatır; genel kabul gören kurala göre çalışma sıcaklığındaki her on derecelik düşüş, yalıtım ömrünü kabaca iki katına çıkarır. Aynı şekilde rulman gresinin ömrü ve mekanik dayanım da olumlu etkilenir. Bu yönüyle IE3'ün getirisi yalnızca enerji faturasıyla sınırlı kalmaz, planlı bakım aralıklarının uzaması ve beklenmedik arızaların azalması olarak da kendini gösterir.

DRG ile Doğru IE3 Motorunu Belirlemek

DRG Motor 0,55–355 kW aralığında IE3 motorları İzmir merkezli tedarikiyle sağlar. Uygulamanızı, çalışma saatinizi ve mekanik bağlantı tipinizi paylaştığınızda, doğru gücü ve kutup sayısını birlikte belirler; gerekirse asenkron AC motor ailesinin diğer verim sınıflarıyla karşılaştırarak en uygun çözüme yönlendiririz. Amaç, fazla büyük seçimden kaçınıp gerçek işletme noktasına oturan, ömrü boyunca tasarruf eden bir motor sunmaktır.
