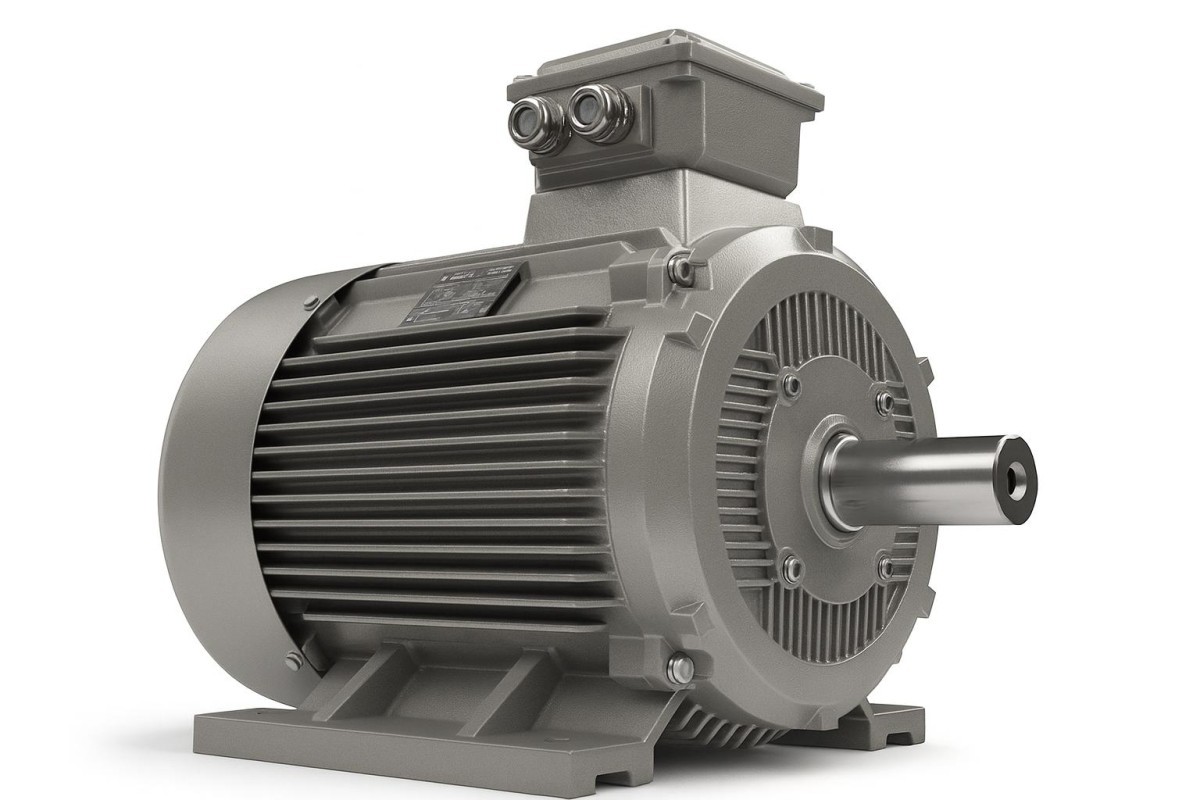

IE3 motor, uluslararası verim sınıflandırmasında "Premium Verimlilik" seviyesine karşılık gelen üç fazlı asenkron elektrik motorudur. "IE" kısaltması International Efficiency, yani Uluslararası Verimlilik anlamına gelir ve bir motorun şebekeden çektiği elektrik enerjisini ne kadar az kayıpla mile aktardığını gösterir. IE3, birçok ülkede yeni motorlar için asgari yasal eşik haline geldiğinden, sanayi yatırımlarının fiilî başlangıç noktasıdır ve verim odaklı bir tesis kurarken ilk değerlendirilen sınıftır.

IEC 60034-30-1 Verim Sınıflandırması

Verim sınıfları, IEC 60034-30-1 standardıyla beş kademeye ayrılır:

  • IE1 – Standart Verim
  • IE2 – Yüksek Verim
  • IE3 – Premium Verim
  • IE4 – Süper Premium Verim
  • IE5 – Ultra Premium Verim

IE3, IE1 ve IE2 sınıflarına göre belirgin biçimde daha az kayıp üretir. Bu, aynı mil gücü için şebekeden daha az akım çekilmesi ve dolayısıyla daha düşük bir işletme maliyeti demektir. Verim değerleri güce ve kutup sayısına göre standartta tablolanmıştır; küçük güçlerde sınıflar arası fark yüzde olarak daha belirgin, büyük güçlerde ise mutlak kWh kazancı olarak daha çarpıcıdır.

IE3 Nasıl Daha Verimli Olur?

Bir motorun verimi, içindeki kayıpların ne kadar azaltıldığıyla doğrudan ilgilidir. IE3 seviyesine ulaşmak için tasarımda birkaç noktaya birden müdahale edilir:

  • Daha düşük kayıplı sac paketi: Kaliteli silisli çelik, demir (nüve) kayıplarını azaltır.
  • Daha fazla ve kaliteli bakır sargı: Sargı direncinin düşmesi, bakır kayıplarını azaltır.
  • Optimize edilmiş hava aralığı: Stator ile rotor arası boşluğun düzgünlüğü, mıknatıslama kaybını dengeler.
  • İyileştirilmiş rotor çubukları: Sincap kafesteki iletkenlik, rotor kayıplarını düşürür.

Bu tercihlerin ortak sonucu, motorun daha az ısınmasıdır. Düşük sıcaklık hem anlık verimi artırır hem de yalıtım ve rulman ömrünü uzatır; yani verim artışı dolaylı olarak dayanıklılığa da katkı sağlar.

Sincap Kafesli Asenkron Çalışma Prensibi

IE3 motorların neredeyse tamamı üç fazlı, sincap kafesli asenkron tiptedir. Statora uygulanan üç faz, döner bir manyetik alan oluşturur; bu alan rotor çubuklarında akım indükleyerek tork üretir. Rotor, senkron hıza tam ulaşamaz; aradaki küçük fark "kayma" olarak adlandırılır ve yük altında tipik olarak %2-4 düzeyindedir. Fırça veya kolektör içermeyen bu yapı, IE3 motorları hem mekanik olarak sağlam hem de düşük bakımlı kılar. Aşınacak kontak bulunmaması, planlı bakımları seyrekleştirir ve beklenmedik duruşları azaltır.

Teknik Özellikler ve Çalışma Şartları

Tipik bir IE3 motor 400 V / 50 Hz şebekede çalışır ve şu özelliklerle sunulur: 0,55 kW'tan 355 kW'a kadar güç aralığı; 2 kutup 3000 d/d, 4 kutup 1500 d/d veya 6 kutup 1000 d/d devir; IP55 koruma; F sınıfı yalıtım; S1 sürekli çalışma rejimi. Bu kombinasyon, motorun tozlu ve nemli ortamlarda kesintisiz çalışmaya uygun olduğunu gösterir. Gövde tarafında alüminyum ya da pik döküm seçeneği, uygulamanın ağırlık ve dayanıklılık beklentisine göre belirlenir.

Hangi Uygulamalar İçin Uygundur?

IE3'ün verim avantajı, motorun çok çalıştığı yerlerde en hızlı geri döner. Pompa, fan, kompresör, konveyör ve değirmen gibi günün büyük bölümünde dönen makinelerde aradaki tüketim farkı kısa sürede faturaya yansır. Çalışma süresi uzadıkça, IE3 ile standart bir motor arasındaki yıllık fark belirginleşir. Az çalışan, hafif yüklü makinelerde geri dönüş süresi uzar; bu durumda da IE3 yasal eşiği karşıladığı için yine doğru tercihtir. Yani IE3, hem yoğun hem de orta düzey kullanımda güvenli bir taban oluşturur.

Bağlantı, Gövde ve Montaj Seçenekleri

IE3 motorlar montaj geometrisine göre farklı bağlantılarla bulunur: B3 ayaklı kaide montajı, B5 büyük flanş ve B14 küçük yüz flanşı. Gövde tarafında alüminyum hafiflik ve hızlı ısı atımı sağlarken, pik döküm gövde titreşim ve darbe altında dayanıklılık sunar. Doğru bağlantı ve gövde seçimi, kaplin ayarını kolaylaştırır ve rulman ömrünü korur. Montaj geometrisi baştan doğru belirlendiğinde sahada ek adaptör ve hizalama düzeltmesi gerekmez.

Enerji Tasarrufunu Sayıyla Görmek

IE3'ün getirisini somutlaştırmak için basit bir örnek yeterlidir. 22 kW'lık bir motor yılda 5000 saat çalıştığında ortaya 110.000 kWh civarında bir tüketim çıkar. Verim sınıfları arasındaki birkaç puanlık fark, bu tüketimin küçük ama düzenli bir yüzdesini oluşturur ve her yıl tekrar eder. Motorun ömrü boyunca bu yıllık fark üst üste eklendiğinde, başlangıçtaki fiyat farkının çok ötesinde bir tutara ulaşır. Bu yüzden uzun çalışan makinelerde verim, satın alma fiyatından daha belirleyici bir ölçüttür.

IE3 ile IE4 Arasında Nasıl Seçim Yapılır?

IE3 ile IE4 arasındaki tercih, neredeyse tamamen çalışma saatine bağlıdır. Günde sınırlı saat çalışan ya da değişken yükte dönen makinelerde IE3 dengeli ve ekonomik bir çözümdür; başlangıç maliyeti daha düşüktür ve verim farkı bu kullanım yoğunluğunda yavaş geri döner. Buna karşılık 7/24 ya da çok vardiyalı dönen kritik proses motorlarında IE4'ün ek verim avantajı kısa sürede kendini öder. Pratik bir yaklaşım, yıllık çalışma saatini ve elektrik birim fiyatını birlikte değerlendirip iki sınıf arasındaki yıllık tasarrufu hesaplamaktır. Bu hesap, fiyat farkının kaç ayda geri döneceğini net biçimde gösterir.

Devreye Alma ve Bakımda Dikkat Edilecekler

IE3 motorun verimini sahada da korumak için doğru devreye alma şarttır. Montajda mil eksenel kaçıklığı giderilmeli, kaplin hassas hizalanmalı ve motor sağlam bir kaideye sabitlenmelidir; hizalama hatası hem titreşim hem de rulman aşınması yaratır. Çalışma sırasında besleme geriliminin dengeli olması önemlidir; faz dengesizliği motorda ek ısınmaya yol açar. Bakımda ise rulman gresinin zamanında yenilenmesi, soğutma kanatlarının temiz tutulması ve sargı sıcaklığının izlenmesi yeterlidir. Bu basit önlemler, IE3 motorun hem verimini hem de uzun ömrünü güvence altına alır.

Doğru IE3 Motoru Seçmek

Güç (0,55–355 kW), kutup sayısına bağlı devir ve B3/B5/B14 bağlantı doğru belirlendiğinde IE3 motor uygulamaya tam oturur. İzmir merkezli tedarikiyle DRG Motor, IP55 korumalı, F sınıfı yalıtımlı IE3 motorlarını teknik danışmanlıkla tedarik eder. Tesisinizin yük profilini ve çalışma saatini paylaştığınızda, hem IE3 Premium seçeneklerini hem de daha yoğun kullanımda IE4'e geçiş alternatifini birlikte değerlendirebiliriz. Detaylı katalog ve teklif için DRG Motor sayfasını ziyaret edebilirsiniz.
