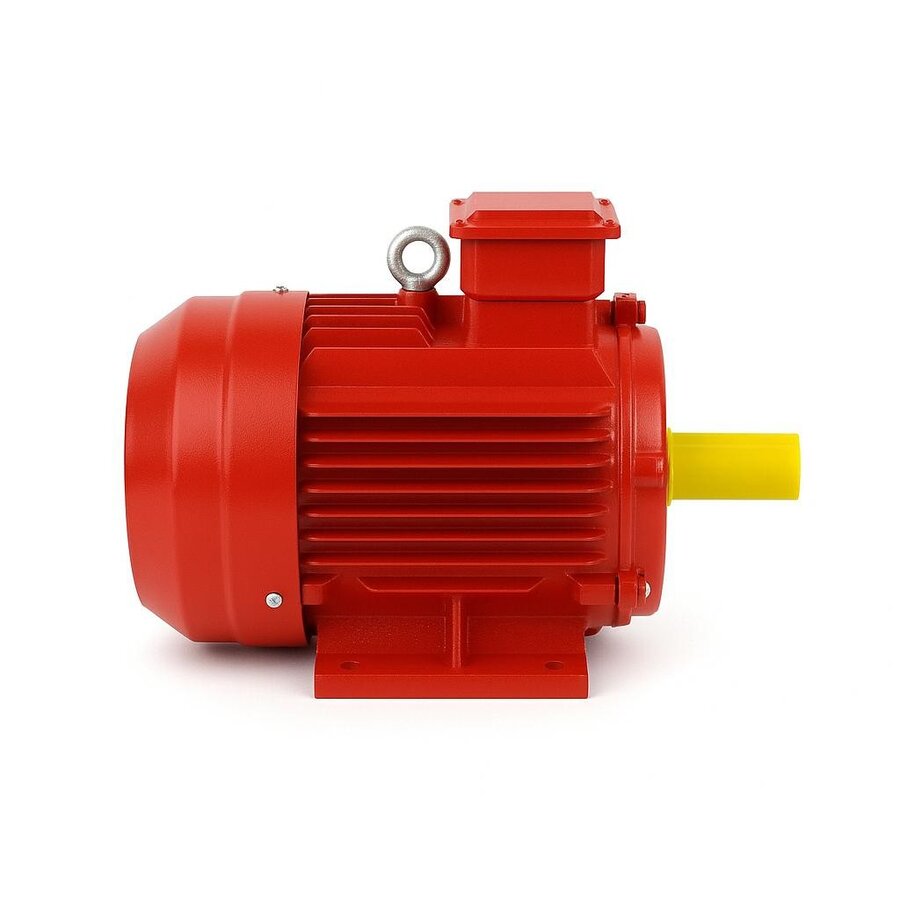

IE3, IE4 ve IE5 elektrik motorları, IEC 60034-30-1 standardının tanımladığı en üst verim kademelerini temsil eder. Bu üç sınıf arasındaki fark, aynı mekanik gücü mile aktarırken şebekeden çekilen elektrik miktarında ve bu çevrimde ısıya dönüşerek kaybolan enerjide yoğunlaşır. Hangi sınıfın hangi uygulamaya oturduğunu anlamak, hem satın alma bütçesini hem de yıllar boyunca ödenecek enerji faturasını doğrudan etkiler. Aşağıda her sınıfın teknik karakteri, kullanım alanı ve seçimde dikkat edilmesi gereken noktalar ayrı ayrı ele alınmıştır.

Verim Sınıflarını Tanımlayan Standart

Verim kademeleri IEC 60034-30-1 tarafından tek hat-tek frekans asenkron motorlar için belirlenir. IE1 standart, IE2 yüksek, IE3 premium, IE4 süper premium ve IE5 ultra premium verim seviyelerini ifade eder. Bir motorun hangi sınıfa girdiği, anma gücü, kutup sayısı ve şebeke frekansının kesişiminde tablolaştırılmış minimum verim değerine göre belirlenir. Örneğin 7,5 kW 4 kutuplu bir motorun IE3 olabilmesi için 50 Hz'te belirli bir yüzde verimin altına düşmemesi gerekir; aynı motor IE4 etiketi taşıyacaksa bu eşik yaklaşık bir buçuk puan daha yukarı çekilir.

Sınıf yükseldikçe motor içindeki bakır, elektrik sacı ve yalıtım malzemesi miktarı artar. Daha fazla bakır sargı direncini azaltır, daha kaliteli ve ince silisli sac demir kayıplarını düşürür. Bu nedenle aynı güçteki bir IE5 motor, IE3 muadiline göre fiziksel olarak daha yoğun ve daha pahalı bir üründür. Verim puanı yükseldikçe her ek puanı elde etmek de zorlaşır; bu yüzden en üst sınıflarda fiyat artışı verim kazancından daha hızlı yükselebilir.

IE3 Premium Verim Motorların Konumu

IE3, birçok pazarda 0,75 kW ve üzeri motorlar için zorunlu asgari sınıf haline geldiğinden bugün piyasanın bel kemiğini oluşturur. Sincap kafesli, üç fazlı, 400V/50Hz besleme ile çalışan tipik IE3 motorlar 0,55 kW ile 355 kW arasında geniş bir aralıkta tedarik edilir. F sınıfı yalıtım, IP55 koruma ve S1 sürekli çalışma rejimi bu segmentte standart kabul edilir.

  • Pompa, fan ve kompresör gibi gün boyu çalışan uygulamalarda enerji tasarrufunu makul bir ek maliyetle sağlar.
  • B3 ayaklı, B5 flanşlı ve B14 yüzlü bağlantı seçenekleriyle yaygın gövde tiplerinde bulunur.
  • Pik döküm gövdeli versiyonları ağır sanayi ortamında, alüminyum gövdeli versiyonları hafif ve taşınabilir uygulamalarda tercih edilir.
  • Yaygın olduğu için tedarik süresi kısadır ve yedek parça erişimi kolaydır.

IE3 ailesini daha ayrıntılı incelemek için IE3 elektrik motorları sayfasındaki teknik dökümler incelenebilir.

IE4 Süper Premium Ne Zaman Mantıklı

IE4 motorlar, IE3'e göre kayıpların yaklaşık dörtte bir oranında azaltılmasını hedefler. Bu sınıfa ulaşmak için üreticiler çoğunlukla daha uzun sac paketi, optimize edilmiş oluk geometrisi ve bazı durumlarda bakır rotor kullanır. Sürekli yük altında, yılda birkaç bin saatin üzerinde çalışan sistemlerde IE4'ün getirdiği ek verim, satın alma farkını birkaç yıl içinde işletme bütçesi lehine çevirir.

Düşük yük faktörüyle, yani günde yalnızca birkaç saat ya da kesintili çalışan uygulamalarda ise IE4'e ödenen fark kendini hızlı amorti etmez. Bu yüzden sınıf seçimi, motorun yıllık çalışma saatiyle birlikte değerlendirilmelidir. IE4 motorlar ayrıca daha düşük ısınma sayesinde rulman ve yalıtım ömrü açısından da dolaylı bir kazanç sağlar.

IE5 Ultra Premium ve Motor Teknolojisi

IE5, mevcut verim merdiveninin en üst basamağıdır ve klasik sincap kafesli asenkron yapıyla her zaman ulaşılamaz. Bu seviyeye çıkmak için kalıcı mıknatıslı senkron (PMSM) ya da senkron relüktans gibi alternatif tasarımlar devreye girer. Bu motorlar genellikle bir frekans dönüştürücü ile birlikte çalışır ve değişken devirli sistemlerde en düşük kayıpla işletilir.

IE5 segmenti, enerji bedelinin yüksek olduğu, sistemin neredeyse kesintisiz çalıştığı ve her bir verim puanının ölçülebilir tasarruf yarattığı tesisler için anlamlıdır. Ek elektronik ve özel rotor yapısı maliyeti yükselttiğinden, yatırım kararı her zaman çalışma profili üzerinden verilmelidir. Yanlış uygulamaya konan bir IE5 motor, pahalı bir çözümün düşük getiriyle çalışması anlamına gelir.

Kutup Sayısı, Devir ve Sınıf İlişkisi

Verim sınıfı, devir sayısından bağımsız bir değer değildir. 2 kutuplu motorlar yaklaşık 3000 d/d, 4 kutuplu motorlar 1500 d/d, 6 kutuplu motorlar 1000 d/d senkron devirde döner; gerçek devir, yük altındaki kayma (slip) kadar bu değerin altında kalır. Aynı verim sınıfı için tablolanan minimum yüzde, kutup sayısına göre değişir. Genellikle 4 kutuplu motorlar belirli bir sınıfa en kolay ulaşan, 2 kutuplu yüksek devirli motorlar ise aynı sınıf için daha zorlanan tiplerdir.

Uygulamanın gerektirdiği devri doğru seçmek, sınıf seçimi kadar önemlidir. Pompa ve fanlarda devir, akış ve basınç ihtiyacına göre belirlenir; konveyör ve kırıcı gibi yüksek tork isteyen uygulamalarda ise düşük devirli motorlar öne çıkar.

Enerji Tasarrufunun Basit Hesabı

Bir örnekle netleştirelim. 30 kW gücünde, yılda 6000 saat çalışan bir motorda IE3 ile IE4 arasındaki verim farkı bir puan olsun. Bu fark, çekilen güçte yaklaşık 0,3 kW azalma demektir; 6000 saat ile çarpıldığında yılda yaklaşık 1800 kWh tasarruf eder. Çok motorlu bir tesiste bu rakam onlarca motorla katlanır ve sınıf yükseltmenin ek maliyeti birkaç yıl içinde karşılanır.

  • Yıllık çalışma saati arttıkça yüksek sınıfa geçmenin avantajı büyür.
  • Tarife birim fiyatı yükseldikçe aynı tasarruf daha değerli hale gelir.
  • Kesintili çalışan uygulamalarda hesabın lehte çıkması için daha uzun süre gerekir.
  • Hesap yapılırken yalnızca motor değil, tahrik ettiği sistemin verimi de dikkate alınmalıdır.

Seçim Sırasında Kontrol Edilecekler

Doğru sınıfı belirlerken yalnızca etikete bakmak yetmez. Gövde malzemesi, koruma sınıfı, bağlantı tipi ve mil çapı gibi mekanik özellikler uygulamaya oturmalıdır. IP55 koruma tozlu ve nemli ortamlar için genellikle yeterlidir; daha ağır koşullarda daha yüksek koruma istenebilir. F sınıfı yalıtım 155 °C sıcaklık dayanımı sunar ve standart ortam sıcaklığında geniş bir güvenlik payı bırakır. Mil çapı ve flanş ölçüleri ise mevcut sisteme mekanik uyum için kontrol edilmelidir.

Asenkron yapının çalışma mantığını ve sincap kafesli rotorun davranışını derinlemesine anlamak için asenkron AC motorlar içeriği iyi bir başlangıç noktasıdır.

Bakım ve Uzun Ömür

Verim sınıfı yüksek motorlar daha az ısındığından, rulman gresinin ve yalıtımın ömrü dolaylı olarak uzar. Yine de her motor için düzenli bakım esastır: rulman kontrolü, klemens bağlantılarının sıkılığı, soğutma fanı ve kanatçıkların temizliği motorun beyan edilen verimini koruması için gereklidir. Tozla kaplanmış bir gövde ısı atımını zorlaştırır ve motorun fiili verimini düşürür.

Doğru Verim Sınıfını Seçmenin Anahtarı

IE3, IE4 ve IE5 arasındaki seçim, soyut bir "en iyi" arayışı değil, motorun çalışma profiline göre yapılan teknik bir dengelemedir. Sürekli ve uzun saatli yükte yüksek sınıf hızla kendini öderken, kesintili kullanımda IE3 çoğu zaman en akılcı çözüm olarak kalır. DRG olarak IE3, IE4 ve IE5 motorları farklı güç ve gövde tiplerinde tedarik ediyor, uygulamanıza uygun sınıfı çalışma saati ve yük profilinizle birlikte değerlendiriyoruz.
