IE3 ve IE4, IEC 60034-30-1 standardının tanımladığı verim basamaklarının üst iki kademesidir ve bir motor seçiminde en sık karşı karşıya konulan iki seçenektir. İkisi arasındaki ayrım yalnızca verim yüzdesinden ibaret değildir; ilk yatırım, geri kazanım süresi ve motorun günlük çalışma profili de bu kararı doğrudan etkiler. Aşağıda iki sınıfı somut sayılar ve uygulama örnekleriyle karşılaştırıyor, hangi koşulda hangisinin daha mantıklı olduğunu açıklıyoruz.

IE3 ile IE4 Arasındaki Temel Fark

IE3 "Premium", IE4 ise "Süper Premium" verim seviyesini tanımlar. Aynı güç ve devirde IE4 motor, IE3'e göre belirgin biçimde daha az kayıpla çalışır. Bu kazanım kendiliğinden gelmez: rotor ve statorda daha fazla aktif bakır ile silisli sac kullanılır, sargı geometrisi optimize edilir ve manyetik akı dağılımı düşük kayıp verecek şekilde tasarlanır. Sonuçta motorun ürettiği ısı azalır, sıcaklık artışı düşer ve yalıtım ömrü uzar. Mekanik bağlantı ölçüleri (mil çapı, flanş deliği, gövde boyu) çoğu durumda standartla aynı kaldığından, IE4 bir motorun mevcut makineye uyarlanması ek bir tadilat gerektirmez.

Verim Yüzdeleri Pratikte Ne Anlama Gelir

Bir 11 kW motorda IE3 verimi tipik olarak yüzde 91-92 bandındayken IE4 yüzde 92,5-93,5 aralığına çıkar. Tek başına bakıldığında küçük görünen bu fark, sürekli dönen bir motorda yıllık binlerce kilovatsaate dönüşür. Çünkü kayıp, motorun şebekeden çektiği fakat mile aktaramadığı enerjidir ve doğrudan ısı ile faturaya yansır. Verim ne kadar yüksekse, aynı işi yapmak için çekilen güç o kadar düşük olur.

  • IE3: çoğu sanayi uygulamasında dengeli verim-fiyat noktası
  • IE4: yüksek çalışma saatli, kesintisiz yüklerde daha hızlı geri kazanım
  • Her iki sınıfta da kayma (slip) düşüktür, bu da devir kararlılığı sağlar

Hangi Uygulamada Hangisini Seçmeli

Günde yalnızca birkaç saat çalışan, sık duran-kalkan veya kesintili yüklerde IE3 çoğu zaman doğru tercihtir; ek yatırımın geri dönüşü uzar. Buna karşılık fan, pompa, kompresör ve konveyör gibi yılda binlerce saat dönen sürekli yüklerde IE4'ün düşük kaybı, aradaki fiyat farkını işletme giderinden geri çıkarır. Karar verirken motorun bir yıldaki toplam çalışma saatini ve ortalama yük oranını bilmek belirleyicidir. Daha geniş karşılaştırma için IE3 elektrik motorları yazımızdaki ölçütlere de bakabilirsiniz.

Kutup Sayısı ve Devir İlişkisi

Her iki verim sınıfı da farklı kutup sayılarında temin edilir. 2 kutuplu motor 50 Hz şebekede yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron devirde döner; gerçek devir, yük altında kayma kadar bunun biraz altındadır. Pompa ve fanlarda genellikle 1500 d/d, yüksek hız isteyen kompresör ve bazı işleme makinelerinde 3000 d/d, ağır ve yavaş hareket eden kırıcı-karıştırıcı türü yüklerde ise 1000 d/d tercih edilir. Devir seçimi, doğrudan motorun verim eğrisinin hangi noktada çalışacağını belirler.

Ortak Teknik Özellikler

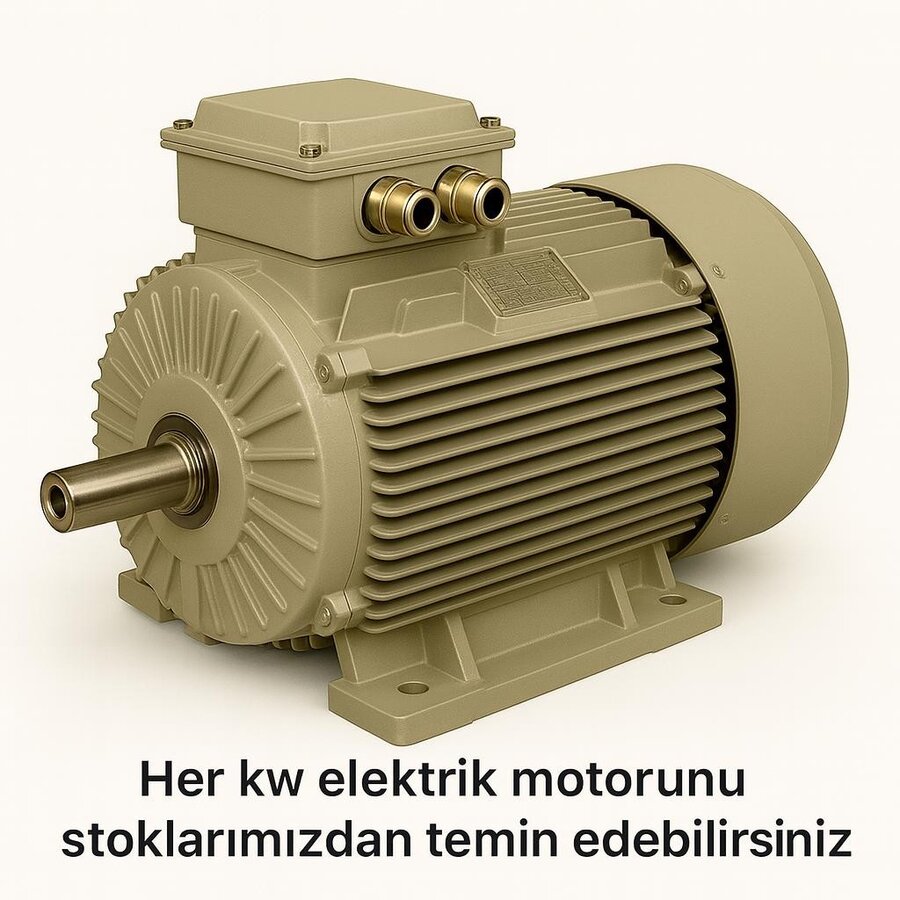

İster IE3 ister IE4 olsun, sanayi tipi asenkron motorlar genellikle pik döküm gövde, IP55 toz ve su koruması ile F sınıfı yalıtımla sunulur. 400 V / 50 Hz şebekede çalışan bu motorlar, S1 sürekli çalışma rejiminde tam yükte kesintisiz dönecek şekilde tasarlanır. Bağlantı tipi olarak B3 ayaklı, B5 flanşlı veya B14 yüz flanşlı seçenekler mevcuttur ve uygulamadaki montaj düzenine göre belirlenir. Sincap kafesli rotor yapısı, bu motorları bakım açısından sade ve dayanıklı kılar; fırça veya kolektör barındırmadıkları için aşınan parça sayısı azdır.

Verim Sınıfının Isınma ve Ömür Üzerindeki Etkisi

Verim yalnızca fatura kalemi değildir; motorun çalışma sıcaklığını da belirler. Kaybın azalması demek, sargıda açığa çıkan ısının azalması demektir. F sınıfı yalıtım 155 °C'ye kadar dayanırken, IE4 motorun daha düşük sıcaklık artışıyla çalışması bu sınırın altında geniş bir güvenlik payı bırakır. Sargı yalıtımının ömrü sıcaklıkla ters orantılıdır; kabaca her 10 °C'lik düşüş, yalıtım ömrünü belirgin biçimde uzatır. Bu nedenle yüksek verimli bir motor, daha serin çalıştığı için yalnızca enerji değil, bakım ve değişim maliyeti açısından da avantaj sağlar. Yatak gresinin ömrü ve rulman aşınması da düşük sıcaklıkta yavaşlar, böylece servis aralıkları uzar.

Yaşam Boyu Maliyet Bakışı

Bir motorun toplam maliyeti satın alma fiyatından çok daha fazlasını içerir. Sürekli çalışan bir motorda enerji gideri, birkaç yıl içinde satın alma bedelinin kat kat üzerine çıkar. Bu nedenle değerlendirme yapılırken yalnızca etiket fiyatına değil, beklenen çalışma saatine ve elektrik birim fiyatına bakmak gerekir. Yaşam boyu maliyet penceresinden bakıldığında IE4 ile IE3 arasındaki ilk fiyat farkı, çoğu sürekli uygulamada toplam giderin küçük bir bölümünü oluşturur.

  • Motorun kendi fiyatı genellikle toplam giderin en küçük dilimini tutar
  • Yıllar içinde ödenen elektrik, çalışma saati uzadıkça baskın kaleme dönüşür
  • Arıza, duruş ve yedek parça yükü ise motorun ısınmasıyla doğru orantılı seyreder

Enerji Tasarrufunu Hesaplamak

Basit bir örnek karar sürecini netleştirir: 22 kW bir motor yılda 6000 saat çalışıyorsa ve IE4, IE3'e göre yaklaşık yüzde 1 daha verimliyse, kabaca yılda birkaç bin kilovatsaat kazanç ortaya çıkar. Bu kazanç motorun çalışma saati arttıkça doğrusal büyür. Bu nedenle yıllık 4000 saatin üzerinde çalışan motorlarda IE4'e geçişin geri kazanımı çoğu zaman birkaç yıl içinde tamamlanır. Düşük saatli uygulamalarda ise IE3 ile başlamak daha akılcıdır.

Frekans İnvertörü ile Kullanım

Yüksek verimli motorlar, değişken hız sürücüsü (frekans invertörü) ile birlikte kullanıldığında ek tasarruf sağlar. Özellikle pompa ve fan gibi devirle yükün küpü oranında değiştiği uygulamalarda, devri ihtiyaca göre düşürmek enerji tüketimini ciddi biçimde azaltır. IE4 motorun düşük temel kaybı, invertörlü çalışmanın getirdiği kazanca eklenir ve toplam verim daha da yükselir. Bu kombinasyon, sürekli çalışan tesislerde en çok tercih edilen kurulumlardan biridir.

Doğru Verim Sınıfını Birlikte Belirleyelim

Verim sınıfı seçimi tek bir genel kurala değil, motorun yıllık çalışma saatine, yük profiline ve uygulamanın kritikliğine göre yapılan bir hesaba dayanır. DRG Motor olarak İzmir merkezli tedarik ağımızla 0,55–355 kW aralığında IE3 ve IE4 sınıfı motorları sunuyor; uygulamanıza en uygun verim-fiyat dengesini birlikte belirlemenize yardımcı oluyoruz. İhtiyacınızdaki güç, devir ve bağlantı tipini netleştirmek için teknik ekibimizle iletişime geçebilirsiniz.
