Bir elektrik motorunun hem yüksek verimle hem de uzun yıllar sorunsuz çalışması tesadüf değildir; doğru tasarım, kaliteli malzeme ve uygun seçimin bir araya gelmesiyle ortaya çıkar. IE3 verim sınıfındaki motorlar, IEC 60034-30-1 standardında "premium verim" olarak tanımlanan seviyeyi temsil eder. Düşük kayıplı sac paketi, optimize edilmiş sargı ve daha iyi soğutma sayesinde bu motorlar hem daha az enerji harcar hem de daha düşük sıcaklıkta çalışarak çok daha uzun ömürlü olur.

IE3 Verim Sınıfı Tam Olarak Ne Anlama Gelir?

IEC 60034-30-1 standardı, alçak gerilim asenkron motorları enerji verimlerine göre IE1'den IE5'e kadar sınıflandırır. IE1 standart verim, IE2 yüksek verim, IE3 premium verim ve IE4 süper premium verim seviyesini ifade eder. IE3 bir motor, aynı güçteki IE1 muadiline göre kayıplarını belirgin oranda azaltır. Örneğin 4 kutuplu 7,5 kW'lık bir motorda IE1 verimi yaklaşık %87 iken, IE3 seviyesinde bu değer %90'ın üzerine çıkar. Aradaki birkaç puanlık fark, sürekli çalışan bir tesiste yıllık ciddi enerji tasarrufuna dönüşür.

Türkiye'de ve Avrupa Birliği'nde yürürlükteki ekodizayn (Ecodesign) mevzuatı, belirli güç aralığındaki motorlar için minimum IE3 seviyesini zorunlu kılmıştır. Bu nedenle IE3 yalnızca bir tercih değil, çoğu sanayi uygulaması için yasal bir asgari gerekliliktir.

Yüksek Verim ile Uzun Ömür Arasındaki Bağ

Bir motorun verimi arttıkça içerideki kayıplar azalır. Kayıpların büyük bölümü ısıya dönüştüğü için, verimli bir motor aynı yükte daha az ısınır. Sargı yalıtımının ömrü doğrudan çalışma sıcaklığına bağlıdır; yalıtım sınıfında her 8-10 °C'lik sıcaklık artışı yalıtım ömrünü kabaca yarıya indirir. Dolayısıyla IE3 motorun daha serin çalışması, F sınıfı (155 °C) yalıtımın sınırlarına dayanmadan uzun yıllar görev yapmasını sağlar.

  • Daha düşük sargı sıcaklığı, yalıtım yaşlanmasını yavaşlatır.
  • Düşük titreşim ve dengeli sargı, rulman yükünü azaltarak rulman ömrünü uzatır.
  • İyi tasarlanmış fan ve soğutma kanalları, sıcak noktaların oluşmasını engeller.

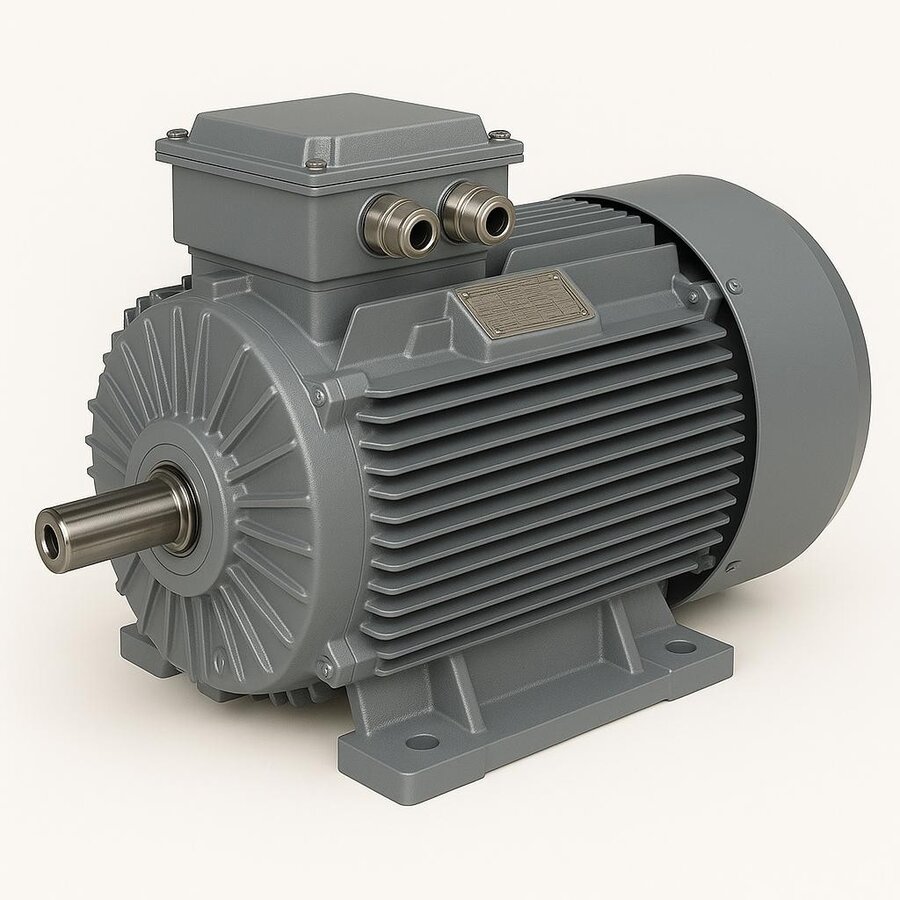

IE3 Motorun Yapısal Özellikleri

Premium verimi yakalamak için üretimde düşük kayıplı silisyumlu sac, daha fazla bakır içeren sargılar ve optimize edilmiş sincap kafesli rotor kullanılır. Gövde genellikle pik döküm veya alüminyumdur; pik döküm gövde mekanik dayanım ve titreşim sönümü açısından ağır sanayi koşullarında tercih edilir. Tipik koruma sınıfı IP55 olup, toz ve su sıçramasına karşı dayanıklıdır. Yalıtım F sınıfı, çalışma şekli ise sürekli çalışmayı ifade eden S1'dir.

Bağlantı biçimi uygulamaya göre B3 (ayaklı), B5 (flanşlı) veya B14 (yüz flanşlı) olabilir. Standart besleme 400V/50Hz üç fazdır ve güç aralığı 0,55 kW'tan 355 kW'a kadar geniş bir yelpazeyi kapsar.

Kutup Sayısı ve Devir İlişkisi

Asenkron motorun senkron devri, kutup sayısı ve şebeke frekansı tarafından belirlenir. 50 Hz şebekede 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron devirde döner. Yük altında rotor, kayma (slip) nedeniyle bu değerin biraz altında çalışır. IE3 motorlarda kayma optimize edildiği için aynı güçte daha kararlı bir devir ve daha düşük rotor kaybı elde edilir. Uygulamaya doğru devirde motor seçmek, gereksiz redüktör ya da kasnak çözümlerinin önüne geçer.

Enerji Tasarrufu Nasıl Hesaplanır?

Tasarrufu görmek için basit bir hesap yeterlidir. 11 kW'lık bir motorun günde 16 saat, yılda 300 gün çalıştığını varsayalım. IE1 verimi %88, IE3 verimi %91,2 olsun. Çekilen güç IE1'de 11/0,88 = 12,5 kW, IE3'te 11/0,912 = 12,06 kW olur. Aradaki yaklaşık 0,44 kW fark, yılda 0,44 × 16 × 300 = 2112 kWh tasarruf demektir. Elektrik birim fiyatına göre bu, motorun kendisini kısa sürede amorti eden gözle görülür bir kazançtır. IE3 elektrik motorları hakkında daha fazla teknik ayrıntıya ulaşabilirsiniz.

Hangi Uygulamalarda Öne Çıkar?

IE3 motorlar, çalışma süresinin uzun olduğu her yerde avantaj sağlar. Pompa ve fan sistemleri, konveyör hatları, kompresörler, kırıcılar ve genel tahrik uygulamaları bu motorların en sık kullanıldığı alanlardır. Özellikle frekans konvertörü (sürücü) ile birlikte kullanıldığında, değişken yük profillerinde tasarruf daha da belirginleşir. Sabit hızda sürekli çalışan fan ve pompalarda ise yüksek verimin etkisi doğrudan elektrik faturasına yansır.

Doğru Seçim ve Bakım İpuçları

Uzun ömrün anahtarı, motoru ne çok büyük ne de küçük seçmektir. Aşırı büyük seçilen motor, düşük yükte verimsiz ve düşük güç faktöründe çalışır; küçük seçilen motor ise sürekli zorlanarak ısınır. Anma yükünün %75-100 bandında çalışacak şekilde seçim yapılması idealdir. Bakım tarafında düzenli kontroller ömrü ciddi şekilde uzatır:

  • Rulman seslerini ve titreşimi periyodik olarak izleyin.
  • Soğutma fanı ve kanatlarındaki toz birikimini temizleyin.
  • Bağlantı kutusundaki klemens sıkılıklarını ve yalıtım direncini kontrol edin.
  • Hizalama ve kavrama bağlantılarını kontrol ederek rulmana binen yan yükü azaltın.

IE3 ile IE2 ve IE4 Arasındaki Farklar

Verim sınıflarını birbiriyle kıyaslamak, doğru yatırım kararı için önemlidir. IE2 yüksek verimli motorlar, IE3'e göre biraz daha düşük başlangıç maliyetine sahip olsa da kayıpları daha fazladır ve mevzuat birçok güç aralığında artık IE2'yi yeterli görmez. IE4 süper premium verimli motorlar ise IE3'ten bir adım öteye geçer; özellikle yılda binlerce saat çalışan büyük güçlü uygulamalarda ek tasarruf sağlar. Ancak IE4 motorlar daha fazla bakır ve daha hassas üretim gerektirdiği için ilk maliyeti yüksektir. Çoğu sanayi uygulaması için IE3, maliyet ile tasarruf arasında en dengeli noktayı sunar.

  • IE2: Hâlâ kullanılan ancak çoğu güçte mevzuatın gerisinde kalan yüksek verim.
  • IE3: Premium verim; sanayinin standart tercihi ve yasal asgari seviye.
  • IE4: Süper premium; uzun çalışma saatli, büyük güçlü tesislerde avantajlı.

Frekans Konvertörü ile Birlikte Kullanım

IE3 motorların potansiyeli, frekans konvertörü (sürücü) ile birlikte kullanıldığında en üst düzeye çıkar. Fan ve pompa gibi değişken yüklü uygulamalarda, motorun her zaman tam hızda çalışması gerekmez. Sürücü ile devir, anlık ihtiyaca göre ayarlandığında enerji tüketimi belirgin biçimde düşer; çünkü pompa ve fanlarda güç tüketimi devrin küpüyle değişir. Yani devri yarıya indirmek, tüketimi teorik olarak sekizde bire kadar azaltabilir. IE3 motorun düşük kaybı, bu kazanca eklenince toplam tasarruf daha da büyür. Sürücülü uygulamalarda motorun yalıtımının bu çalışma biçimine uygun seçilmesi önemlidir.

Sıcaklık, Yalıtım ve Çevre Şartları

IE3 motorların standart yalıtımı F sınıfıdır ve 155 °C'ye kadar dayanır; ancak çoğu motor pratikte B sınıfı sıcaklık artışında çalışacak şekilde tasarlanır, bu da yalıtıma ek emniyet payı bırakır. Yüksek ortam sıcaklığında veya yüksek rakımda çalışan motorlarda anma gücünü düşürerek (derating) seçim yapmak gerekir; aksi halde sargı aşırı ısınır ve ömrü kısalır. Standart koşul 40 °C ortam sıcaklığı ve 1000 metre rakım kabul edilir. Bu değerlerin üzerindeki ortamlarda motorun bir üst gövdeden seçilmesi, hem verimi hem de ömrü korur.

Doğru Tedarikçiyle Uzun Vadeli Kazanç

IE3 bir motorun sağladığı verim ve dayanıklılığı tam olarak alabilmek için doğru güç, devir ve gövde tipinin seçilmesi gerekir. İzmir merkezli tedarik yapımızla geniş bir IE3 motor yelpazesini stoktan sunuyoruz; uygulamanıza en uygun modeli birlikte belirleyerek hızlı teslimat sağlıyoruz. Ürün gamımız ve teknik karşılaştırmalar için ana sayfamızı ziyaret edebilirsiniz.
