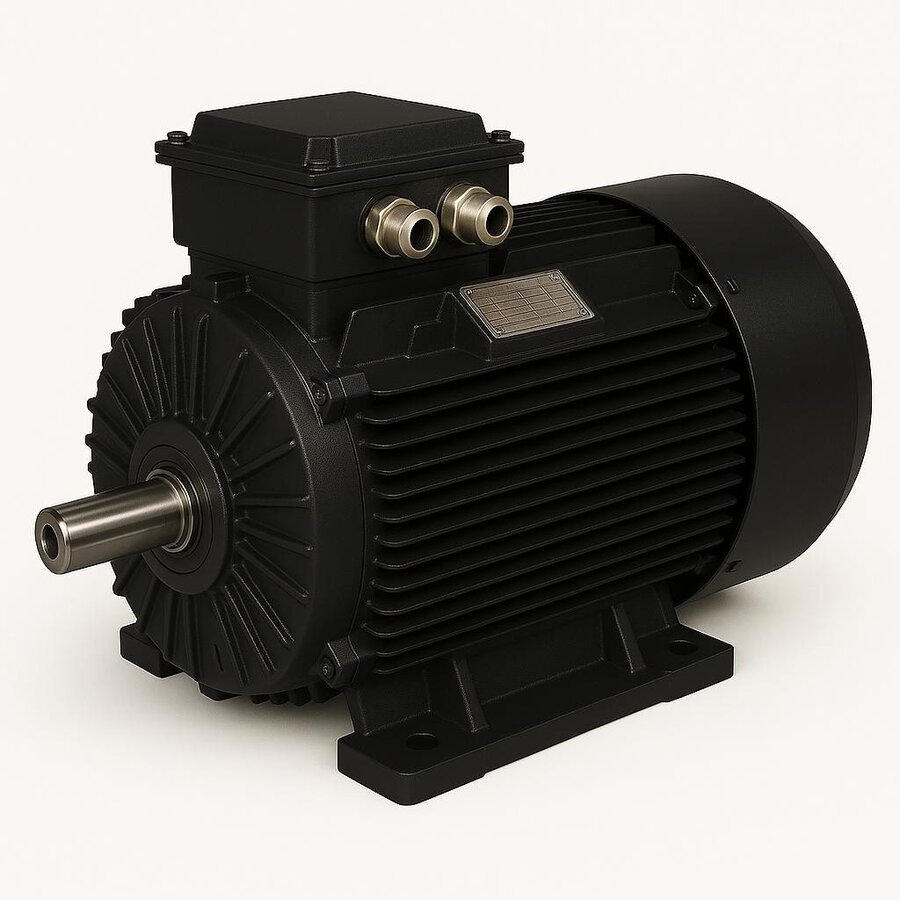

Bir motor kataloğu, kağıt üzerindeki bir tabloyu çok aşar; doğru ürünü doğru uygulamaya eşlemek için gereken bütün ölçülebilir verileri tek bir başvuru noktasında toplar. Verim sınıfından gövde malzemesine, devir sayısından bağlantı flanşına kadar her satır, sahada karşılaşılacak bir kararın karşılığıdır. Aşağıda IE3 verim sınıfındaki asenkron motorların katalog verilerinin nasıl okunması ve karşılaştırılması gerektiğini, hangi başlıkların seçim üzerinde gerçek etki yarattığını detaylandırıyoruz.

IE3 Verim Sınıfı Katalogda Ne Anlatır

IE (International Efficiency) işaretlemesi, IEC 60034-30-1 standardına göre tanımlanır ve IE1'den IE5'e kadar uzanan bir merdivendir. Katalogda gördüğünüz "IE3 Premium" ifadesi, motorun belirli güç ve kutup kombinasyonunda asgari bir nominal verim değerini sağladığını taahhüt eder. Türkiye dahil pek çok pazarda 0,75 kW ve üzeri üç fazlı motorlarda IE3 alt sınır kabul edilir; bu nedenle katalogdaki verim yüzdesi, yalnızca bir reklam değil, yasal uygunluğun da göstergesidir.

Pratikte iki motor aynı 11 kW gücü versin; biri IE2 diğeri IE3 ise, IE3 olanın tam yükteki kayıpları belirgin biçimde düşüktür. Katalogdaki verim tablosu genellikle %100, %75 ve %50 yük noktaları için ayrı değerler verir; pompa ve fan gibi kısmi yükte de çalışan uygulamalarda bu üç sütuna birlikte bakmak gerekir.

Güç, Kutup ve Devir Sütunlarını Birlikte Okumak

Katalogun omurgasını güç (kW) ve senkron devir oluşturur. 50 Hz şebekede kutup sayısı devri belirler: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d, 8 kutup 750 d/d senkron devre karşılık gelir. Sincap kafesli asenkron motorda gerçek devir, kayma (slip) nedeniyle bu değerin biraz altındadır; örneğin 4 kutuplu bir motor yük altında 1440-1470 d/d aralığında döner.

  • 2 kutup (≈3000 d/d): yüksek devirli pompalar, kompresörler, üfleyiciler.
  • 4 kutup (≈1500 d/d): en yaygın sınıf; konveyör, genel makine tahriki, fan.
  • 6 kutup (≈1000 d/d): yüksek tork isteyen kırıcı, karıştırıcı, ağır kaldırma.
  • 8 kutup (≈750 d/d): çok düşük devir, yüksek moment gereken özel tahrikler.

Aynı gücü farklı kutup sayılarıyla seçmek mümkündür ama tork değişir: devir düştükçe milden alınan moment artar. Katalogdaki nominal tork (Nm) sütunu bu yüzden güç kadar önemlidir.

Gövde Ölçüleri ve Montaj Tipleri

Katalogdaki gövde boyu (frame size) IEC standardına göre kodlanır; 80, 90, 100, 112, 132, 160, 180, 200 gibi sayılar mil merkez yüksekliğini milimetre cinsinden verir. Bu sayı, mevcut bir motoru değiştirirken yeni motorun makineye birebir oturup oturmayacağını belirler. Montaj tipleri ise IM kodlarıyla tanımlanır:

  • B3: ayak üzerinden zemine cıvatalanan klasik yatay biçim; sahada en sık rastlanan montajdır.
  • B5: geniş flanş yüzeyiyle tahrik edilen makinenin gövdesine cıvatalanır, ayrı ayak gerektirmez.
  • B14: küçük yüzlü flanş; kompakt redüktör ve pompa bağlantıları.
  • B35: hem ayak hem flanş; çift destek isteyen kurulumlar.

Katalog seçiminde gövde malzemesini de göz ardı etmeyin. Pik döküm gövdeler ağır, titreşimi iyi sönümleyen ve mekanik darbeye dayanıklı yapılardır; ağır sanayi tercihidir. Alüminyum gövdeler ise hafif ve ısı atımı iyi olduğundan taşınabilir ekipman ve daha düşük güçlerde öne çıkar.

Koruma, Yalıtım ve Çalışma Sınıfı

Katalogdaki IP55 ibaresi, motorun toza karşı tam, düşük basınçlı su püskürtmesine karşı korumalı olduğunu gösterir; bu sınıf endüstriyel ortamların büyük kısmı için yeterlidir. Yalıtım sınıfı F (155 °C) standart kabul edilir ve sargıların hangi sıcaklığa kadar güvenle çalışacağını belirler. S1 işaretlemesi sürekli çalışma rejimini, yani motorun durmadan tam yükte çalışabileceğini ifade eder; aralıklı yük için S2-S8 rejimleri tanımlıdır. Bu üç başlık birlikte motorun çalışma ortamına dayanıklılığını birlikte tanımlar.

Gerilim, Frekans ve Bağlantı

Standart katalog motorları 400V/50Hz üç faz için listelenir; çoğu motor 230/400V çift gerilimde sarılır, böylece yıldız veya üçgen bağlantıyla iki şebeke gerilimine uyum sağlar. Yıldız-üçgen yol verme, büyük güçlü motorlarda kalkış akımını sınırlamak için kataloğun bağlantı şeması bölümünde belirtilir. Frekans dönüştürücü (sürücü) ile çalışacak motorlarda ise yalıtım dayanımı ve termik koruma başlıklarının uyumlu olduğunu kontrol etmek gerekir.

Verim Sınıfının Enerji Maliyetine Yansıması

IE3 bir motorun cazibesi katalogdaki tek bir yüzdede değil, yıllık enerji faturasında ortaya çıkar. Örneğin 30 kW'lık bir motor yılda 6.000 saat çalışıyorsa, IE2'den IE3'e geçişte birkaç puanlık verim artışı bile binlerce kWh tasarruf anlamına gelir. Kaba bir hesapla, %1,5 verim farkı 30 kW × 6.000 saat üzerinden yıllık birkaç bin kWh'lik bir azalmaya karşılık gelir ve bu fark motorun satın alma maliyetini birkaç yıl içinde geri besler. Bu yüzden katalogda verim sütununu satın alma fiyatından bağımsız değil, işletme ömrü boyunca toplam maliyetle birlikte değerlendirmek gerekir. IE3 elektrik motorları hakkındaki ayrıntılı karşılaştırma, sınıflar arası farkın sahaya nasıl yansıdığını gösterir.

Nominal Akım, Güç Faktörü ve Devreye Etkisi

Katalogda her güç satırının yanında nominal akım (A) ve güç faktörü (cos φ) değerleri yer alır. Nominal akım, motorun tam yükte şebekeden çektiği akımdır ve kablo kesiti ile koruma şalterinin seçimini doğrudan belirler; bu değeri göz ardı etmek, kurulumda kesit yetersizliğine ya da gereksiz aşırı boyutlandırmaya yol açar. Güç faktörü ise motorun şebekeden çektiği görünür gücün ne kadarının fayda üreten aktif güce dönüştüğünü gösterir. IE3 motorlar genellikle 0,80-0,88 aralığında cos φ değerine sahiptir; düşük güç faktörü tesiste reaktif güç cezasına yol açabileceğinden, katalogdaki bu sütun da elektrik altyapısı planlamasında dikkate alınmalıdır.

Kalkış Karakteristiği ve Yol Verme

Katalogda sıkça karşılaşılan Ia/In oranı, motorun ilk hareket anında çektiği kalkış akımının nominal akıma oranını verir; bu değer 5 ile 7 arasında değişir. Yüksek güçlü motorlarda bu kalkış akımı şebekeyi zorlayabileceği için yıldız-üçgen yol verme veya yumuşak yol verici (soft starter) kullanılır. Benzer şekilde kalkış torku oranı (Ma/Mn), motorun yük altında kalkıp kalkamayacağını gösterir; konveyör ve kırıcı gibi yüksek statik yüklü uygulamalarda bu değerin yeterli olması gerekir. Katalog bu oranları her gövde boyu için ayrı listeler ve doğru yol verme yönteminin seçilmesini sağlar.

Katalogdan Doğru Modeli Eşlemek

Bir uygulamaya motor seçerken sıralama nettir: önce uygulamanın istediği gücü ve devri belirleyin, ardından bu değere uygun kutup sayısını ve gövde boyunu kataloğdan okuyun. Çevre koşulları IP sınıfını, çalışma rejimi S sınıfını, makineye bağlantı ise montaj tipini belirler. Son olarak verim sınıfını mümkün olan en üst kademede tutmak, hem yasal uygunluk hem de işletme ekonomisi açısından doğru tercihtir.
