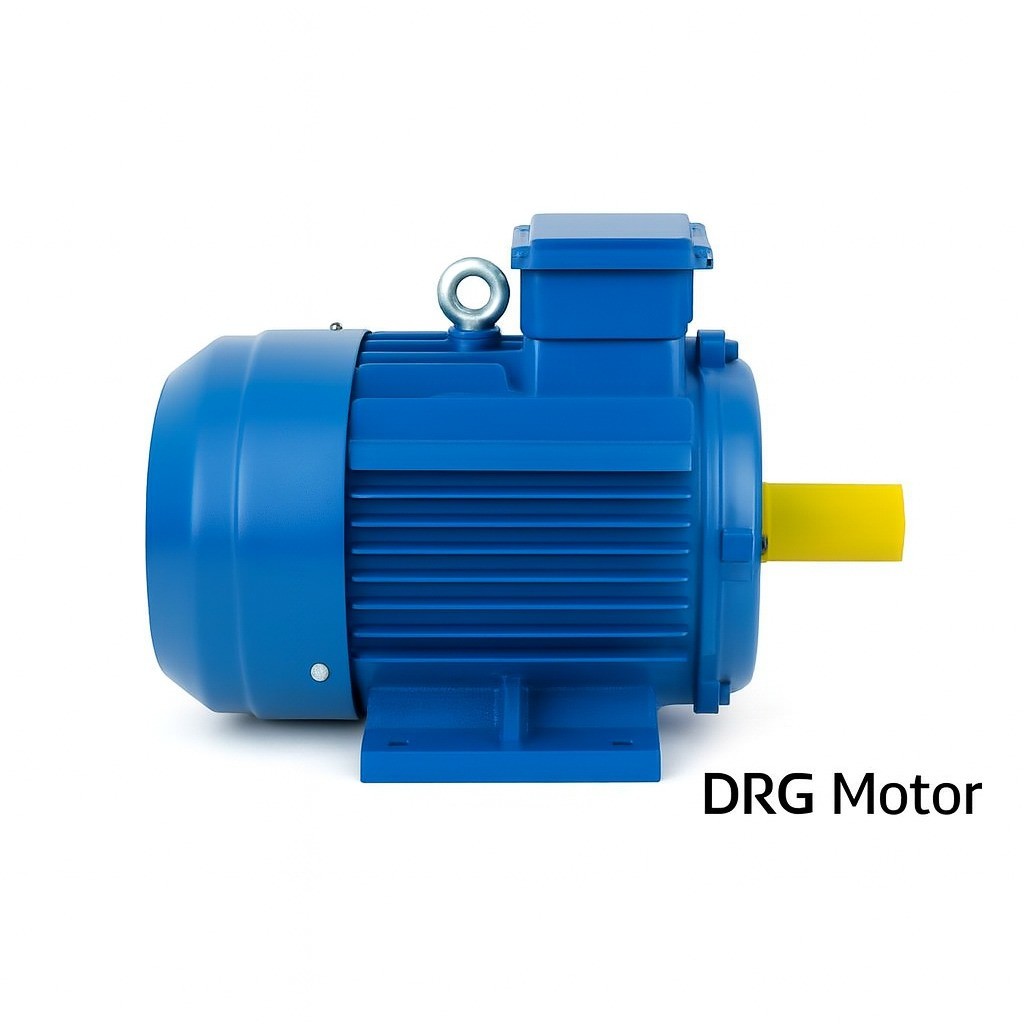

IE3 AC motor, alternatif akımla çalışan, IEC 60034-30-1 standardında Premium verim sınıfına yerleştirilmiş üç fazlı asenkron motordur. Döner manyetik alanla mekanik güç üreten bu motor, sanayide en yaygın kullanılan tahrik elemanıdır ve IE3 sınıfı onu enerji verimliliğinde referans noktasına taşır. Birçok ülkede belirli güç aralıkları için IE3 artık asgari yasal gereklilik haline gelmiştir.

AC Asenkron Çalışma Prensibi

Statordaki üç sargı grubu, 50 Hz şebekede dönen bir manyetik alan oluşturur. Bu alan, kısa devre çubuklu (sincap kafesli) rotorda akım indükler ve rotoru sürükler. Rotor, alandan biraz daha yavaş döner; bu kayma asenkron çalışmanın temelidir ve motorun yük altında tork üreterek dönmesini sağlar. Yük arttıkça rotor biraz daha yavaşlar, kayma büyür ve motor talep edilen momenti karşılar.

IE3 Sınıfının Anlamı

IE3, kayıpların IE1 Standart ve IE2 Yüksek sınıflara göre düşürüldüğü Premium verim seviyesidir. Daha kaliteli bakır sargı, düşük kayıplı sac paketi ve dar hava aralığı, aynı çıkış gücü için şebekeden çekilen enerjiyi azaltır. Verim sınıfları IE1'den IE5'e kadar uzanır; IE3 bu skalada hem yüksek verim hem de uygun maliyet dengesini en iyi kuran seviye olarak öne çıkar. Asenkron AC motorların genel yapısı IE3 sınıfında daha düşük kayıp üretecek şekilde optimize edilir.

Verim Neden Önemli? Enerji Tasarrufu Hesabı

Bir motorun ömür boyu maliyetinin büyük kısmı satın alma bedeli değil, harcadığı elektriktir. Örneğin 22 kW gücünde, günde 16 saat ve yılda 300 gün çalışan bir motor, yılda yaklaşık 105.000 kWh tüketir. IE1'e göre yalnızca yüzde 2-3'lük bir verim artışı bile bu tüketimde binlerce kWh tasarruf anlamına gelir. Çok vardiyalı işletmelerde IE3 motorun alış farkı, çoğu zaman bir yıldan kısa sürede enerji tasarrufuyla geri kazanılır.

Devir, Koruma ve Yalıtım

50 Hz'de 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d senkron hız verir; gerçek devir kayma nedeniyle bu değerlerin biraz altındadır. IP55 koruma toz ve su sıçramasına, F sınıfı yalıtım 155 °C'ye kadar sıcaklığa karşı dayanım sağlar. S1 sürekli çalışma rejimi, motorun sabit yükte kesintisiz çalışabileceğini tanımlar; bu özellikler IE3 motoru ağır sanayi koşullarına uygun hale getirir.

Gövde Yapısı ve Bağlantı Seçenekleri

IE3 AC motorlar pik döküm veya alüminyum gövdeyle sunulur. Pik döküm gövde, yüksek mekanik dayanım ve titreşim sönümleme isteyen ağır uygulamalarda tercih edilir; alüminyum gövde ise hafifliği ve iyi ısı atımıyla orta güçlerde avantaj sağlar. Montaj tarafında B3 ayaklı, B5 büyük flanşlı ve B14 küçük flanşlı seçenekler, motorun pompa, redüktör veya makine gövdesine doğrudan bağlanmasına imkân tanır.

Uygulama Alanları

IE3 AC motorlar verim avantajının en çok hissedildiği sürekli çalışan sistemlerde kullanılır. Su ve atık su pompaları, havalandırma ve soğutma fanları, konveyör hatları, kompresörler ve karıştırıcılar bunların başında gelir. Çalışma süresi uzadıkça verim sınıfının getirisi büyüdüğünden, kesintisiz devrede olan bu uygulamalarda IE3 tercih edilmesi enerji bütçesini belirgin biçimde rahatlatır.

Frekans İnvertörü ile Kullanım

IE3 motorlar değişken hız sürücüsü (frekans invertörü) ile birlikte kullanıldığında verim avantajı daha da büyür. Pompa ve fan gibi devre orantılı güç çeken uygulamalarda devri ihtiyaca göre düşürmek, enerji tüketimini önemli ölçüde azaltır. Bu kombinasyon, sabit devirde gereğinden fazla çalışan sistemlerde en hızlı tasarruf sağlayan yaklaşımlardan biridir.

IE2 ve IE3 Arasındaki Fark

IE2 Yüksek verim sınıfı bir dönem birçok uygulamada standarttı; ancak enerji verimliliği düzenlemeleri zamanla asgari seviyeyi IE3'e taşıdı. IE3 motorlar, IE2'ye göre daha düşük bakır ve demir kayıplarına sahiptir. Aradaki fark tek bir motorda küçük görünse de, çok sayıda motorun kesintisiz çalıştığı bir tesiste toplam tüketimde ciddi bir azalmaya karşılık gelir. Bu nedenle yeni kurulumlarda ve yenilemelerde IE3, hem yasal uyum hem de işletme maliyeti açısından mantıklı bir seçimdir.

Yol Verme ve Aşırı Yük Koruması

IE3 motorların güvenli ve uzun ömürlü çalışması için doğru yol verme ve koruma şarttır. Yıldız-üçgen yol verme veya yumuşak yol verici başlatma akımını sınırlar; motor koruma rölesi ve termik koruma ise aşırı yük, faz kaybı veya dengesiz gerilim durumunda sargıyı korur. Doğru kablo kesiti ve sıkı klemens bağlantıları, ısınmaya bağlı arızaların önüne geçer. Bu önlemler, verimli motorun beklenen ömrü boyunca performansını korumasını sağlar.

Bakım ve Devreye Alma

Devreye alırken motorun etiket değerlerinin uygulamaya uyduğu, dönüş yönünün doğru olduğu ve hizalamanın titreşim yaratmayacak biçimde yapıldığı kontrol edilmelidir. Çalışma süresince rulman yağlama aralıklarına uymak, soğutma yollarını temiz tutmak ve sargı sıcaklığını izlemek verimi korur. Düzgün bakılan bir IE3 motor, ilk gününden son gününe kadar düşük kayıpla çalışmaya devam eder; bu da verim sınıfından beklenen tasarrufun gerçekten elde edilmesini sağlar.

IE3 Motor Hangi Durumda En Çok Kazandırır?

IE3 motorun verim avantajı, çalışma süresi uzadıkça büyür. Günde birkaç saat çalışan bir uygulamada fark sınırlı kalırken, üç vardiya kesintisiz devrede olan pompa, fan veya konveyörde aynı motor ciddi bir tasarruf sağlar. Bu nedenle yatırım kararında motorun yıllık çalışma saati en belirleyici parametredir. Yüksek çalışma saatine sahip uygulamalarda IE3 motorun alış farkı, biriken enerji tasarrufuyla genellikle bir yıldan kısa sürede telafi edilir. Eski ve düşük verimli motorların yenilenmesinde de IE3, hem enerji maliyetini düşürdüğü hem de güncel düzenlemelere uyum sağladığı için akılcı bir tercihtir.

Etiket Değerlerini Okumak

Bir IE3 motoru doğru kullanmak, etiketindeki değerleri anlamakla başlar. Etiket; anma gücünü (kW), gerilimi (örneğin 400 V), frekansı (50 Hz), anma akımını, devri, güç katsayısını (cos φ), verim sınıfını ve koruma derecesini gösterir. Bağlantı tipi (yıldız veya üçgen) ile montaj biçimi de burada belirtilir. Uygulamanın gerilimi ve frekansı etiketle uyumlu olmalı, çekilen akım anma değerini sürekli aşmamalıdır. Bu değerlerin doğru okunması, hem güvenli devreye almayı hem de motorun verim sınıfından beklenen performansı vermesini sağlar. Yanlış bağlantı veya uygunsuz besleme, en verimli motorda bile erken arızaya yol açabilir.

Doğru IE3 AC Motoru Seçmek

İzmir merkezli tedarikçi DRG Motor, 0,55-355 kW aralığında IE3 AC asenkron motorları pik döküm ve alüminyum gövde, B3/B5/B14 bağlantı seçenekleriyle sunar. Doğru motor; uygulamanın güç, devir ve yük profili dikkate alınarak belirlenir. Uygulamanızın verilerini ilettiğinizde en uygun modeli birlikte seçebiliriz. Daha fazla teknik karşılaştırma için drgmotor.com üzerinden bilgi alabilirsiniz.
