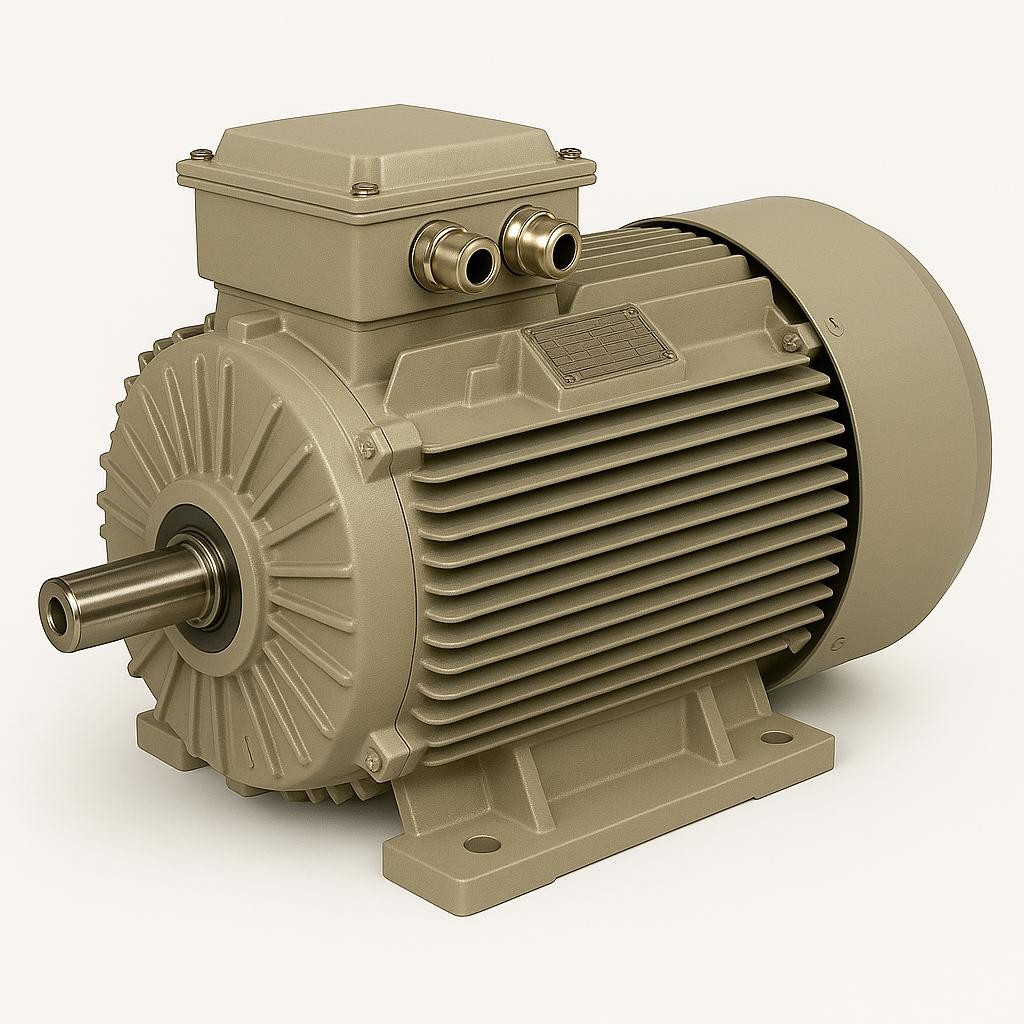

IE3 sınıfı AC elektrik motorları, enerji verimliliğinin ön planda olduğu sanayi uygulamalarında bugün standart kabul edilen bir seçenektir. "Premium Verim" olarak adlandırılan bu sınıf, aynı mekanik gücü daha az elektrik tüketerek elde etmeyi mümkün kılar. DRG Motor olarak farklı güç ve devir seçenekleriyle IE3 verim sınıfı üç fazlı asenkron motorları tedarik ediyor, tesisinizin enerji ve performans hedeflerine uygun çözümü sunuyoruz.

IE3 Sınıfı Nedir?

IE (International Efficiency) sınıfları, motorların enerji verimliliğini sınıflandıran ve IEC 60034-30-1 standardıyla tanımlanan uluslararası bir sistemdir. Sıralama IE1 (standart verim) ile başlar, IE2 (yüksek verim), IE3 (premium verim), IE4 (süper premium verim) ve en üst kademe IE5 ile devam eder. Sınıf yükseldikçe motorun kayıpları azalır ve aynı işi yapmak için çektiği elektrik gücü düşer. IE3, pek çok ülkede ve Türkiye'de belirli güç aralıkları için yasal asgari verim sınırı hâline gelmiştir.

IE3 Motorun Verim Değerleri

IE3 motorların verimi güce göre değişir; güç arttıkça verim de yükselir. Tipik 4 kutuplu (1500 d/d) modeller için yaklaşık değerler şöyledir:

  • 1,5 kW: yaklaşık %82,5 verim
  • 7,5 kW: yaklaşık %89,1 verim
  • 22 kW: yaklaşık %92,3 verim
  • 55 kW: yaklaşık %94,0 verim
  • 110 kW: yaklaşık %95,0 verim

Bu değerler IE1 sınıfına göre belirgin bir iyileşme sağlar. Özellikle uzun saat çalışan motorlarda, küçük gibi görünen verim farkları yıllık tüketimde anlamlı tasarrufa dönüşür.

IE3 Nasıl Daha Verimli Olur?

Bir IE3 motorun kazandığı verim, tek bir parça üzerinde yapılan değişiklikten çok, motorun her kademesinde biriken küçük iyileştirmelerin ortak sonucudur. Başlıca kazanım noktaları şöyle sıralanır:

  • Daha fazla aktif malzeme: Sargılarda daha kalın bakır kullanılarak direnç (ve dolayısıyla bakır kaybı) düşürülür.
  • İnce ve düşük kayıplı saclar: Manyetik geçişi kolaylaştıran silisli çelik saclar, nüvede oluşan girdap akımı ve histerezis kayıplarını törpüler.
  • Yeniden tasarlanmış rotor: Sincap kafesli rotordaki çubuk kesiti ve oluk biçimi, akımın yol açtığı ısıl kaybı en aza indirecek şekilde hesaplanır.
  • Aerodinamik soğutma: Fan ve hava akışı, sürtünme ve vantilasyon kayıplarını azaltacak şekilde düzenlenir.

Enerji Tasarrufu Örneği

Verimin pratik karşılığını bir hesapla görelim: 22 kW bir motor günde 12 saat, yılda 300 gün çalışıyorsa toplam 3.600 saat işletilir. IE1'den IE3'e geçiş, çekilen elektriksel gücü ortalama 0,7-0,9 kW azaltabilir. Bu da yılda yaklaşık 2.500-3.000 kWh tasarruf demektir. Tesiste çok sayıda motor olduğunda bu tasarruf katlanır ve IE3 motorun ilk yatırım farkı kısa sürede kendini öder. Bu nedenle yüksek çalışma saatli uygulamalarda verim sınıfı, etiket gücünden daha belirleyici bir kriterdir.

Kutup, Devir ve Tork

IE3 motorlar farklı kutup sayılarıyla tedarik edilebilir. 400 V / 50 Hz şebekede senkron devirler şöyledir:

  • 2 kutup: 3000 d/d — pompa ve kompresör gibi yüksek devirli yükler.
  • 4 kutup: 1500 d/d — en dengeli ve yaygın kullanım.
  • 6 kutup: 1000 d/d — konveyör, karıştırıcı, yüksek tork ihtiyacı.

Gerçek devir, kayma (slip) nedeniyle senkron değerin biraz altındadır. Asenkron yapı, döner manyetik alan ile rotor arasındaki bu kayma sayesinde tork üreterek mekanik gücü mile aktarır.

Kalkış Akımı ve Yol Verme Davranışı

IE3 motorlar yüksek verimleri için bol bakır ve düşük kayıplı sac içerdiğinden, doğrudan yol vermede (DOL) kalkış akımları anma akımının yaklaşık 6-8 katına ulaşabilir. Bu durum, aynı güçteki düşük verimli motorlara kıyasla biraz daha yüksek başlangıç akımı anlamına gelir ve şebeke koruması ile kontaktör seçiminde dikkate alınmalıdır. Yüksek ataletli yükler ya da sık devreye girip çıkan uygulamalar için yıldız-üçgen yol verici, yumuşak yol verici (soft starter) veya frekans invertörü kullanmak hem akım darbesini düşürür hem de mekanik sistem üzerindeki zorlanmayı azaltır. Kalkış torku ise tipik olarak anma torkunun 2-3 katı civarındadır; bu değer, konveyör ve kırıcı gibi yüklü kalkış gerektiren uygulamalarda motorun yükü kaldırabilmesi açısından önemlidir.

IE3, IE2 ve IE4 Karşılaştırması

Doğru sınıfı seçmek için kademeler arasındaki farkı net görmek gerekir. IE2 motorlar daha düşük ilk maliyetlidir ancak çoğu güç aralığında artık yasal alt sınırın altında kaldığından yeni kurulumlarda tercih edilmez. IE3 ile IE4 arasındaki fark ise daha incedir: IE4 motorlar bir kademe daha az kayıpla çalışır, fakat bunun karşılığında daha fazla aktif malzeme ve daha yüksek bir etiket fiyatı taşır. Karar, motorun yıllık çalışma saatine göre verilir.

  • Düşük/orta çalışma saati: IE3, ilk yatırım ile tasarruf arasında en dengeli noktayı sunar.
  • Çok yüksek çalışma saati: Yılda 6.000 saatin üzerinde çalışan motorlarda IE4'e çıkmak enerji tasarrufuyla kendini hızla amorti edebilir.
  • Sürekli sabit yük: Pompa ve fan gibi kesintisiz yüklerde yüksek verim sınıfı her zaman avantajlıdır.

Standart Teknik Özellikler

IE3 AC motorlar sanayi tipi standart donanımla tedarik edilir:

  • IP55 koruma seviyesi: Her yönden gelen tozdan ve düşük basınçlı su jetlerinden iç aksamı koruyan kapalı gövde yapısı.
  • F sınıfı sargı yalıtımı: 155 °C sınır sıcaklığına dayanan yalıtım sistemi; pratikte daha düşük B sınıfı ısınmayla işletilerek güvenlik payı bırakılır.
  • S1 çalışma rejimi: Motorun anma yükü altında, ısıl dengeye ulaşıp orada kalarak sınırsız süre kesintisiz dönebilmesi.
  • B3/B5/B14 montaj: Ayaklı, flanşlı ya da yüzey flanşlı bağlantı seçenekleri.

Ağır ve titreşimli ortamlar için pik (dökme demir) gövdeli, daha hafif uygulamalar için alüminyum gövdeli seçenekler değerlendirilebilir.

Frekans İnvertörü ile Kullanım

IE3 motorlar, frekans invertörü (VFD) ile sürüldüğünde kademesiz devir ayarı ve yumuşak yol alma sağlar. Pompa ve fan gibi değişken yüklü uygulamalarda devri yükle orantılı düşürmek büyük enerji tasarrufu getirir; bu yüklerde güç tüketimi devirle hızla azaldığı için verimli motorla invertörün birleşimi toplam tüketimi belirgin biçimde düşürür. Asenkron AC motorlar bu nedenle sürücülü sistemlerin temelini oluşturur.

Bakım ve Çalışma Ömrü

Yüksek verim sınıfı, doğru bakımla desteklendiğinde uzun ve sorunsuz bir çalışma ömrü sağlar. IE3 motorlarda gövde sıcaklığı düşük verimli muadillerine göre daha serin kaldığından, rulman gresinin ve yalıtım malzemesinin yaşlanması da yavaşlar. Düzenli bakımda izlenmesi gereken başlıca noktalar şunlardır: rulman sesinin ve titreşim seviyesinin periyodik kontrolü, soğutma fanı ve gövde kanatçıklarının tozdan arındırılması, klemens bağlantılarının sıkılığının denetlenmesi ve gerektiğinde rulman greslemesi. Soğutma yüzeyleri kirlendiğinde motor daha yüksek sıcaklıkta çalışır, bu da hem verimi düşürür hem de yalıtım ömrünü kısaltır. Düzenli bir bakım takvimi, IE3 yatırımının vaat ettiği tasarrufun yıllar boyunca korunmasını sağlar.

IE3 Motoru Tercih Ederken

IE3, yasal verim gerekliliklerini karşılaması, geniş güç ve devir yelpazesinde bulunması ve enerji maliyetini düşürmesi nedeniyle çoğu sanayi uygulaması için dengeli bir tercihtir. Çok uzun saat çalışan, enerji yoğun tesislerde IE4'e yükseltmek mantıklı olurken, genel kullanım için IE3 ilk yatırım ile işletme maliyeti arasında iyi bir denge sunar. İhtiyacınıza uygun güç, devir ve bağlantı seçenekleriyle IE3 AC motorları DRG Motor üzerinden tedarik edebilir, tüm ürün gamımızı drgmotor.com adresinden inceleyebilirsiniz.
