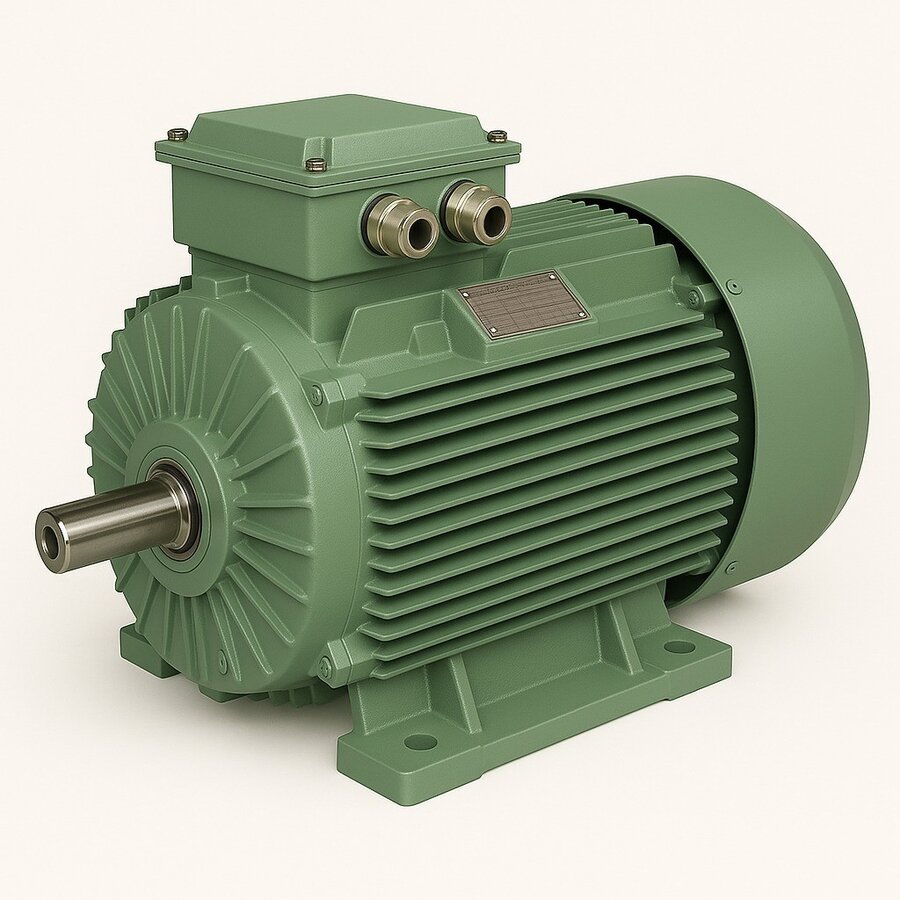

Havalandırma fanı motoru; endüstriyel tesislerden ticari binalara, seralardan ahırlara ve konutlara kadar geniş bir alanda hava sirkülasyonunu sağlayan tahrik elemanıdır. Ortamdaki sıcaklık, nem, toz ve kötü kokunun atılması, taze hava girişinin düzenlenmesi doğrudan bu motorun performansına bağlıdır. Doğru seçilmiş bir fan motoru hem enerji tüketimini düşürür hem de uzun yıllar sorunsuz çalışır. Yanlış seçilmiş bir motor ise ya yetersiz hava debisi verir ya da gereksiz yere fazla enerji harcar. Bu yazıda fan motorlarının teknik özelliklerini ve seçim ölçütlerini ayrıntılı biçimde inceliyoruz.

Fan Yükünün Karakteristiği

Fanlar, devir arttıkça çekilen gücün kübik olarak yükseldiği değişken tork yükleridir. Yani devri yarıya düşürmek, teorik olarak gücü sekizde bire indirir. Bu fiziksel ilişki, havalandırmada frekans invertörüyle devir kontrolünün neden bu kadar büyük tasarruf sağladığını açıklar. Fan motoru seçiminde sadece güç değil, debinin (m³/h) ve basıncın (Pa) birlikte değerlendirilmesi gerekir. Yetersiz basınçta seçilen bir fan, kanal direncini yenemez ve istenen havayı taşıyamaz; aşırı seçilen fan ise gereksiz enerji ve gürültü üretir.

Devir ve Kutup Sayısı

50 Hz şebekede senkron devir kutup sayısıyla belirlenir: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d. Yüksek hava debisi ve basınç gereken radyal fanlarda genellikle 2 kutuplu motorlar; daha sessiz ve dengeli çalışma istenen aksiyal havalandırmada 4 veya 6 kutuplu motorlar tercih edilir. Düşük devir, gürültü ve titreşimi azaltır; bu da konut ve ticari binalarda önemli bir kriterdir. Kutup sayısı, fanın aerodinamik tasarımıyla uyumlu seçilmelidir; aksi halde fan verimsiz bir çalışma noktasında kalır.

  • Radyal (santrifüj) fan: yüksek basınç, genellikle 2-4 kutup
  • Aksiyal fan: yüksek debi, düşük basınç, 4-6 kutup
  • Çatı tipi egzoz fanı: dış ortam koruması öncelikli

Verim Sınıfı ve Tasarruf

Havalandırma fanları genellikle uzun saatler, çoğu zaman kesintisiz çalışır. Bu yüzden motorun verim sınıfı toplam maliyette belirleyicidir. IEC 60034-30-1 standardına göre IE1'den IE5'e uzanan sınıflar arasında üst sınıfa geçmek, sürekli çalışan bir fanda yıllık ciddi kWh tasarrufu sağlar. Bir fanın yüksek verimli IE3 motorla donatılması, ek yatırımı kısa sürede karşılar. Verim hesabında fanın gerçek çalışma noktası da dikkate alınmalıdır; fan eğrisi üzerinde verimi en yüksek noktada çalışan bir sistem, hem motordan hem de fandan en iyi sonucu alır.

Koruma ve Yalıtım

Fan motorunun çalıştığı ortam koruma sınıfını belirler. İç mekân fanlarında IP55 yaygın bir standarttır; çatı, baca ve dış ortam fanlarında ise neme ve yağmura karşı daha üst koruma gerekir. Sıcak egzoz havası çeken motorlarda F sınıfı (155 °C), hatta gerektiğinde H sınıfı yalıtım tercih edilir. Sürekli çalışma için S1 rejimi, motorun anma yükünde kesintisiz dönebileceğini garanti eder. Mutfak davlumbazı ve duman egzozu gibi yüksek sıcaklıktaki uygulamalarda motorun ısıya dayanıklılığı, seçimin en kritik ölçütlerinden biridir.

Gövde Malzemesi ve Soğutma

Hafif ve orta güçlü fanlarda alüminyum gövde, hızlı ısı dağıtımı ve düşük ağırlığıyla avantajlıdır. Yüksek güçlü ve ağır hizmet fanlarında ise pik döküm gövde mekanik dayanım sunar ve titreşimi sönümler. Bazı egzoz fanlarında sıcak hava akışı motoru ısıtabileceğinden, motorun hava akışından izole edilmesi veya ayrı soğutmalı tasarım seçilmesi gerekir. Motorun soğutma fanı ve kanatçıklarının temiz tutulması, gövde malzemesinden bağımsız olarak ısı yönetiminin temelidir.

Frekans İnvertörü ile Kontrol

Havalandırmada en büyük tasarruf, ihtiyaca göre devir ayarından gelir. Sabit hızlı bir fan her zaman tam debide çalışırken, invertörlü bir sistem ortam ihtiyacına göre devri düşürür. CO₂, sıcaklık veya nem sensörüyle entegre edilen invertörlü fanlar hem konfor sağlar hem de gereksiz enerji harcamasını önler. Bu sistemlerde motorun invertör uyumlu sargı yalıtımına sahip olması önemlidir; aksi halde sürücünün ürettiği gerilim sıçramaları sargıyı zamanla yıpratabilir. Yumuşak hızlanma sayesinde fanın mekanik aksamı da daha az zorlanır.

Bakım ve Sessiz Çalışma

Fan motorlarının ömrü dengeli çalışmaya bağlıdır. Pervane balansının bozulması titreşim ve gürültü yaratır, rulman ömrünü kısaltır. Düzenli rulman gresleme, kanat temizliği ve titreşim kontrolü temel bakım adımlarıdır. B3 ayaklı veya B5/B14 flanşlı montaj seçenekleri, fan gövdesine uygun bağlantıyı sağlar. Toz biriken kanatlar hem fanın dengesini bozar hem de hava debisini düşürür; bu yüzden periyodik temizlik, performansın korunması için şarttır.

  • Pervane balansı ve titreşim ölçümü
  • Rulman gresleme ve sıcaklık takibi
  • Kanat ve ızgara temizliği
  • Termik koruma rölesi kontrolü

Fan Tipleri ve Motor Uyumu

Havalandırmada kullanılan fan tipi, motor seçimini doğrudan etkiler. Radyal (santrifüj) fanlar yüksek basınç üretir ve uzun kanallı sistemlerde tercih edilir; bu fanlar genellikle daha yüksek devirli ve yüksek torklu motor ister. Aksiyal fanlar ise düşük basınçta yüksek hava debisi sağlar ve doğrudan duvar veya çatı montajına uygundur. Karışık akışlı fanlar bu iki yapının özelliklerini bir araya getirir. Fanın çalışma noktası, fan eğrisi ile sistem direnci eğrisinin kesiştiği yerdir; motor bu noktadaki güç ihtiyacına göre seçilmelidir. Yanlış eşleştirme, fanın ya gürültülü ya da verimsiz bir bölgede çalışmasına neden olur.

Gürültü ve Konfor Dengesi

Özellikle ofis, otel, hastane ve konut havalandırmasında gürültü, en az hava debisi kadar önemlidir. Düşük devirli motorlar (4 veya 6 kutup) daha sessiz çalışır ve aynı debiyi daha büyük bir fanla daha düşük hızda sağlamak, ses seviyesini belirgin biçimde azaltır. Pervane balansı, rulman durumu ve motor montajının titreşimsiz yapılması da gürültüyü etkileyen unsurlardır. Frekans invertörüyle gece-gündüz farklı devirlerde çalışan sistemler, hem konforu hem de enerji tasarrufunu bir arada sağlar. İyi planlanmış bir havalandırma, sessiz çalışırken bile ortamı yeterince havalandırabilir.

Doğru Fan Motoru Tedariki

İzmir merkezli olarak havalandırma uygulamaları için 0,55 kW'tan başlayan geniş bir güç aralığında 400V/50Hz asenkron motor tedarik ediyoruz. Debi, basınç, devir ve çalışma süresi verilerinizi değerlendirerek doğru kutup sayısı, verim sınıfı ve koruma seviyesini birlikte belirliyoruz. Havalandırma projenize uygun motoru seçmek için sistem ihtiyacınızı paylaşmanız yeterli; uygun çözümü sunuyoruz. Doğru seçilmiş bir fan motoru, hem hava kalitesini hem de enerji verimliliğini uzun yıllar bir arada tutar. Daha fazla bilgi için ana sayfamıza göz atabilirsiniz.
