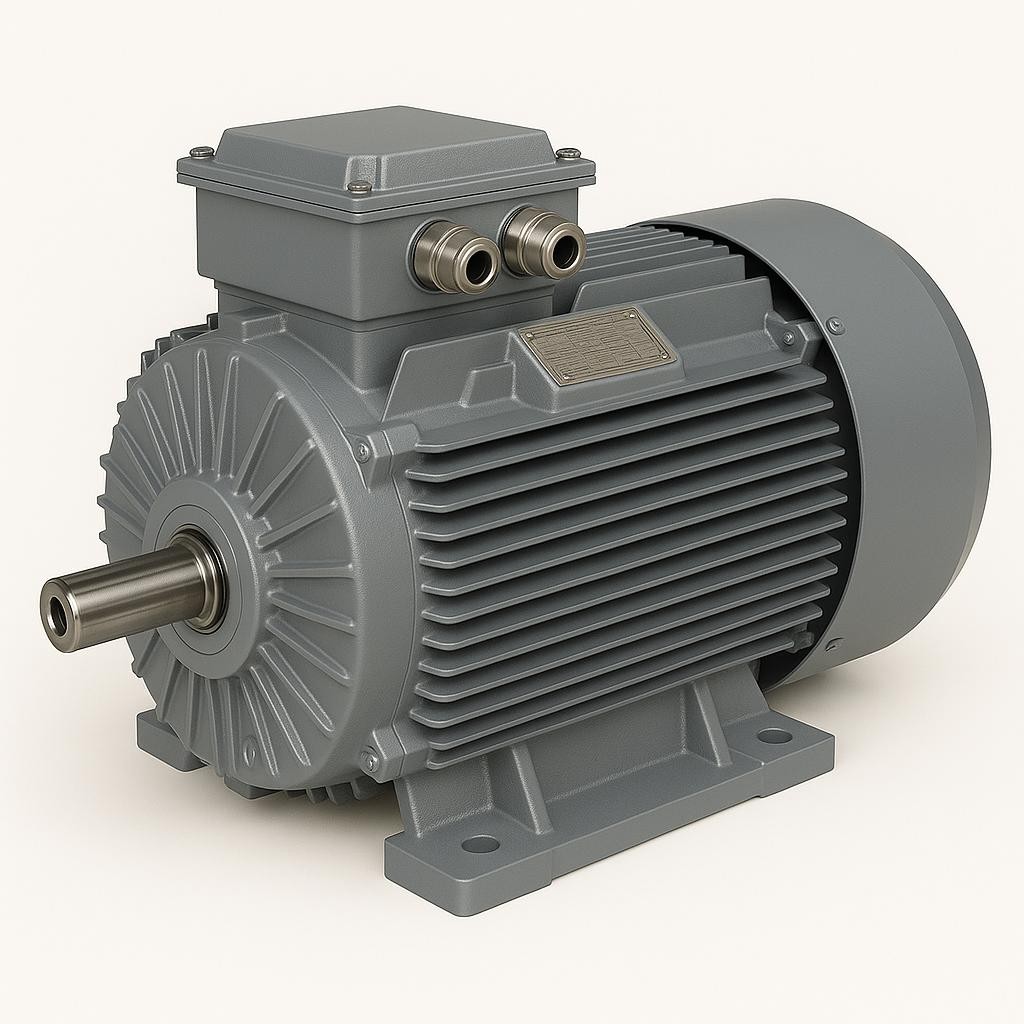

Frenli motorlar, gövdesine entegre edilmiş elektromekanik bir fren ünitesi sayesinde durdurma ve konum tutma işlevini motorun kendisinde birleştiren elektrik motorlarıdır. Hareketin hızlı ve kontrollü biçimde sonlandırılması gereken vinç, asansör, konveyör ve kapı sistemleri gibi uygulamalarda yaygın olarak tercih edilir. Bu içerikte frenli motorun çalışma mantığını, fren tipini, teknik özelliklerini ve hangi uygulamalarda tercih edildiğini ayrıntılı biçimde açıklıyoruz.

Frenli Motorun Çalışma Mantığı

Frenli motorlarda fren genellikle "yaylı baskılı, elektrikle açılan" prensibiyle çalışır. Motora enerji geldiğinde fren bobini mıknatıslanır ve baskı plakasını yaya karşı çekerek fren balatasını serbest bırakır; böylece rotor serbestçe döner. Enerji kesildiğinde bobin akımı kaybolur ve yaylar baskı plakasını balataya bastırarak mili anında durdurur. Bu yapı sayesinde elektrik kesintisinde fren otomatik olarak devreye girer ve yük güvenli biçimde tutulur.

Bu prensip "fail-safe" (güvenli arıza) olarak adlandırılır; çünkü güç kaybı durumunda sistem frenli konuma geçer. Asansör ve kaldırma uygulamalarında bu özellik güvenlik açısından temel bir gerekliliktir.

Fren Ünitesinin Yapısı

Fren ünitesi temel olarak baskı plakası, fren balatası, baskı yayları ve elektromıknatıs bobininden oluşur. Bobin enerjilendiğinde oluşan manyetik kuvvet baskı plakasını yaylara karşı geri çeker ve balatayı serbest bırakır. Bobin enerjisi kesildiğinde yaylar baskı plakasını balataya doğru iter; balata, motor miline bağlı bir disk yüzeyine sürtünerek sürtünme kuvvetiyle dönüşü durdurur. Bu bileşenlerin doğru ayarı, frenin güvenilir çalışması için belirleyicidir; özellikle balata ile baskı plakası arasındaki hava aralığı imalatçının belirttiği değerde tutulmalıdır.

Fren Tipleri

  • DC frenler: Doğru akımla beslenen, yumuşak ve sessiz çalışan, kademeli devreye giren fren tipidir. Hassas konumlama gerektiren uygulamalarda tercih edilir.
  • AC frenler: Doğrudan alternatif akımla çalışan, daha hızlı tepki veren frenlerdir; ani durma istenen sistemlerde kullanılır.
  • Manuel kurtarma kolu: Enerji yokken freni elle açabilmek için kullanılan ek donanımdır; özellikle asansör ve kaldırma sistemlerinde bakım ve kurtarma için gereklidir.

Fren momenti, motorun nominal momentine göre seçilir. Çoğu uygulamada fren momenti, motor anma momentine eşit ya da bir miktar üzerinde olacak şekilde belirlenir.

Teknik Özellikler

Frenli motorlar standart asenkron motorların temel özelliklerini taşır ve buna fren ünitesi eklenir:

  • Güç aralığı: yaygın olarak 0,55 - 30 kW, talebe göre daha yüksek değerler
  • Gerilim/frekans: 400V / 50 Hz üç fazlı
  • Kutup/devir: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d
  • Koruma sınıfı: IP55
  • Yalıtım sınıfı: F sınıfı
  • Çalışma rejimi: S1 sürekli, ayrıca sık devir-durma için S4/S5 gibi rejimler
  • Montaj: B3, B5, B14 ve kombinasyonları

Rotor sincap kafeslidir; gövde pik döküm veya alüminyum olabilir. Sık durma-kalkma yapan uygulamalarda ısınma daha fazla olduğundan, çalışma rejiminin doğru tanımlanması motor ömrü açısından önemlidir.

Devir, Kutup ve Kayma İlişkisi

Frenli motorlar da temelde asenkron motor olduğundan senkron devir frekans ve kutup sayısıyla belirlenir: 50 Hz'de 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d. Yük altında kayma (slip) nedeniyle gerçek devir bu değerlerin biraz altında kalır. Frenin görevi, motor durdurulduğunda bu dönüşü mümkün olan en kısa sürede ve kontrollü biçimde sonlandırmaktır.

Kullanım Alanları

  • Vinç ve kaldırma sistemleri
  • Asansör ve yürüyen merdiven tahrikleri
  • Konveyör bantlarda hassas konumlama
  • Otomatik kapı ve bariyer sistemleri
  • Ambalaj ve paketleme makineleri
  • CNC ve işleme tezgâhlarında eksen tutma

Bu uygulamaların ortak özelliği, hareketin belirli bir noktada güvenli ve tekrarlanabilir biçimde durdurulması gerekliliğidir.

Frenli Motor ile Standart Motor Farkı

Standart bir asenkron motor enerji kesildiğinde ataletle yavaşça durur; bu da yük altında istenmeyen kaymalara ve konum kaybına yol açabilir. Frenli motor ise enerji kesilir kesilmez yükü tutar. Asenkron motorların genel çalışma prensibi hakkında daha fazla bilgi için asenkron AC motorlar içeriğimizi inceleyebilirsiniz.

Bakım ve Dikkat Edilmesi Gerekenler

Fren balatası zamanla aşınan bir parçadır; bu nedenle hava aralığının (balata ile baskı plakası arası boşluk) periyodik olarak kontrol edilmesi ve gerektiğinde ayarlanması gerekir. Aralık fazla açıldığında fren geç devreye girer veya hiç tutmaz. Ayrıca toz ve nemin balata yüzeyine ulaşmaması için koruma sınıfının ortama uygun seçilmesi gerekir. Doğru bakım yapılan bir frenli motor uzun yıllar güvenli şekilde çalışır.

Fren Momenti ve Devir-Durma Sıklığının Önemi

Frenli motor seçiminin en kritik parametrelerinden biri fren momentidir. Fren momenti, motorun mili durdurulurken uygulanan tutma kuvvetini belirler ve uygulamanın atalet momentine, yük tipine ve istenen durma süresine göre seçilir. Çok düşük seçilmiş bir fren momenti yükü zamanında durduramazken, gereğinden yüksek seçilmiş moment ani ve sert duruşa, mekanik zorlanmaya yol açar.

Devir-durma sıklığı da motor seçimini doğrudan etkiler. Saatte yüzlerce kez durup kalkan bir konveyör veya paketleme makinesinde, motor sürekli S1 rejimi yerine S4/S5 gibi kesikli rejimlere göre değerlendirilir. Yüksek frekanslı durma-kalkmada hem motor sargısı hem de fren balatası daha fazla ısınır; bu nedenle çalışma rejiminin doğru tanımlanması ömür açısından belirleyicidir.

Frenli Motorun Sürücü ile Kullanımı

Frenli motorlar frekans invertörü ile de çalıştırılabilir. Bu durumda frenin enerjisi, motor sargısından bağımsız bir kaynaktan ya da uygun bir doğrultucu üzerinden sağlanmalıdır; aksi hâlde sürücü motoru kontrollü durdururken fren beklenmedik anda devreye girebilir. Yumuşak kalkış ve duruş istenen kaldırma uygulamalarında, sürücünün rampa süreleri ile frenin devreye girme zamanlaması birbirine uygun ayarlandığında hem konfor hem de güvenlik sağlanır.

Doğru Frenli Motor Seçimi İçin Notlar

Uygun frenli motoru belirlerken gerekli güç, devir, fren momenti, devir-durma sıklığı ve montaj tipi birlikte değerlendirilmelidir. Yanlış fren momenti seçimi ya da yetersiz çalışma rejimi tanımı, hem güvenlik hem de motor ömrü açısından sorun yaratır. İhtiyacınıza uygun frenli motoru tedarik etmek ve teknik yönlendirme almak için ürün seçeneklerimizi drgmotor.com üzerinden değerlendirebilirsiniz.
