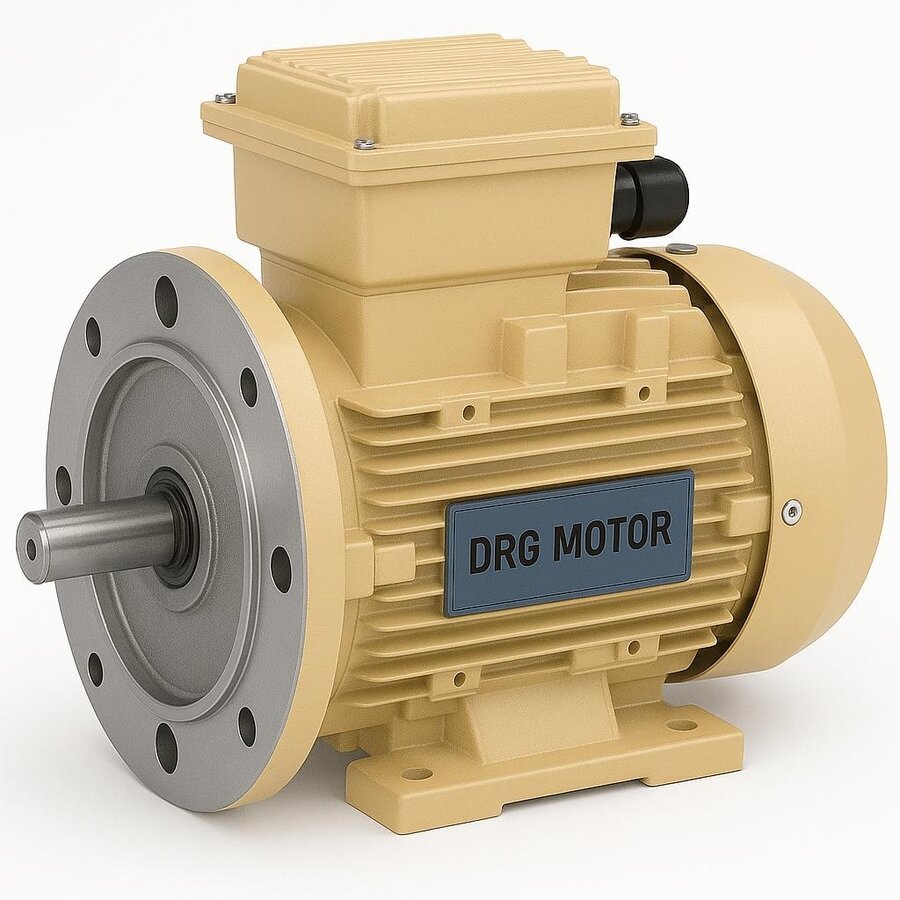

Pik döküm gövde, elektrik motorunun dış kabuğunu oluşturan ve mekanik dayanımını belirleyen ana unsurdur. Gri dökme demirden üretilen bu gövde, alüminyuma kıyasla daha ağır ama çok daha sağlamdır; titreşimi sönümleme ve ısıyı dengeli yayma özellikleriyle ağır sanayi motorlarının standart tercihidir. Gövde malzemesi yalnızca bir kabuk değildir; rulman hizasından soğutmaya, gürültüden ömre kadar motorun davranışını doğrudan etkiler.

Pik Döküm Nedir?

Pik döküm, gri dökme demirin (lamel grafitli dökme demir) kalıba dökülerek gövde haline getirilmesidir. Yapısındaki grafit lamelleri malzemeye yüksek basınç dayanımı, iyi işlenebilirlik ve özellikle güçlü bir iç sönümleme yeteneği kazandırır. Bu yöntemle elde edilen gövde, sargıyı, statoru ve rulman yataklarını tek bir rijit yapı içinde tutar. Motorun rotor-stator hava aralığının her noktada eşit kalması büyük ölçüde bu gövde rijitliğine bağlıdır.

Pik Döküm ile Alüminyum Farkı

Alüminyum gövde hafiftir, daha hızlı soğur ve küçük kW'lı motorlarda taşıma kolaylığıyla avantaj sağlar. Pik döküm gövde ise mekanik darbeye, burulmaya ve titreşime çok daha dirençlidir. İki malzemeyi kabaca karşılaştırmak gerekirse:

  • Alüminyum: hafif, iyi ısı iletkenliği, düşük kW ve hareketli ekipmanlar için uygun.
  • Pik döküm: yüksek rijitlik, üstün titreşim sönümleme, ağır ve zorlu hatlar için uygun.

Kırıcı, pompa ve kompresör gibi zorlu hatlarda gövde rijitliği rulman hizasını korur; bu da uzun ömür demektir. Bu yüzden orta ve yüksek kW'da pik döküm öne çıkar.

Titreşim Sönümleme ve Sessizlik

Dökme demirin yüksek iç sönümleme katsayısı, çalışma sırasında oluşan titreşim enerjisini emer. Bu, hem çalışma gürültüsünü azaltır hem de sargı ve rulmana binen yorulma yükünü düşürür. Titreşim, motor arızalarının görünmeyen ama en yaygın nedenlerinden biridir; rulmanı yorar, klemens bağlantılarını gevşetir ve zamanla hava aralığını bozar. Titreşimli zeminlerde ve dış sahada pik gövdenin bu sönümleme özelliği, arıza aralıklarını belirgin biçimde uzatır.

Isı Yönetimi ve Soğutma

Pik döküm gövdenin kütlesi ısıyı tampon görevi görerek dengeler; ani yük dalgalanmalarında sıcaklık zirvelerini yumuşatır. Dış kanatçıklar yüzey alanını artırır, mil ucundaki fan IC411 yöntemiyle bu kanatçıklar üzerinden hava iter ve sargı sıcaklığı kontrol altında kalır. F sınıfı yalıtım 155 °C'ye kadar dayanır; pik gövdenin dengeli ısı dağılımı sayesinde sargı bu sınırın güvenli altında çalışır. Dengeli ısı, yalıtım ömrünü ve dolayısıyla motorun toplam servis süresini doğrudan uzatır.

Koruma Sınıfı ve Dayanıklılık

Pik döküm gövde IP55 koruma ile birleştiğinde, tozlu ve nemli ortamlarda sargıyı dış etkilere karşı güvenle muhafaza eder. Dökme demir yüzey ayrıca darbeye ve aşınmaya dayanıklıdır; sahada düşen bir aletin ya da çarpmanın gövdede yapısal hasar yaratma olasılığı düşüktür. Doğru boya ve yüzey işlemiyle korozyona karşı da uzun süre direnir. Bu özellikler bir arada, pik gövdeli motoru maden, çimento ve su gibi sektörlerin tercih ettiği sağlam bir çözüm haline getirir.

Hangi Uygulamada Pik Gövde Tercih Edilmeli?

Sürekli S1 rejimde çalışan, yüksek torklu, titreşimli ya da darbeli yük taşıyan her uygulamada pik döküm gövde mantıklı bir seçimdir. Kırıcı, değirmen, büyük pompa, kompresör ve haddehane bu kapsamdadır. Buna karşılık hafif, taşınabilir ya da düşük güçlü ekipmanlarda alüminyum gövde yeterli olabilir. Seçimde güç değeri kadar çalışma ortamı, titreşim seviyesi ve günlük çalışma süresi de göz önüne alınmalıdır. IE3 verim sınıfı motorların büyük kısmı, bu zorlu koşullar nedeniyle pik döküm gövdeyle sunulur.

Üretim ve İşleme Süreci

Pik döküm gövde, eriyik gri dökme demirin kalıba dökülüp soğutulmasıyla biçim alır. Soğuma sonrası gövde, rulman yatakları, ayak yüzeyi ve flanş bölgesi hassas biçimde talaşlı işleme tabi tutulur. Bu işleme aşaması kritiktir; rulman yataklarının eş eksenli olması, rotorun stator içinde merkezde dönmesini ve hava aralığının her noktada eşit kalmasını sağlar. Hava aralığındaki küçük bir sapma bile manyetik dengesizliğe, titreşime ve verim kaybına yol açar. Bu nedenle iyi dökülmüş ve hassas işlenmiş bir gövde, motorun sessiz ve uzun ömürlü çalışmasının temelidir.

Korozyon Koruması ve Yüzey İşlemi

Dökme demir, açık havada ve nemli ortamda zamanla paslanmaya eğilimlidir; bu nedenle gövde yüzeyi astar ve son kat boyayla korunur. Endüstriyel ortamlarda epoksi esaslı kaplamalar daha yüksek koruma sağlar. Deniz kenarı, kimyasal tesis ya da soğuk hava deposu gibi agresif ortamlarda ek yüzey işlemleri ve uygun conta seçimi devreye girer. Doğru boyanmış bir pik gövde, on yıllar boyunca yapısal bütünlüğünü korur; bu da motorun toplam servis ömrünü doğrudan etkileyen, çoğu zaman göz ardı edilen bir ayrıntıdır.

Pik Gövdenin Ömre Etkisi

Bir elektrik motorunun ömrünü belirleyen iki temel unsur, sargı yalıtımı ve rulmanlardır. Pik döküm gövde ikisini de dolaylı olarak korur. Gövdenin titreşimi sönümlemesi rulmana binen yorulma yükünü azaltır; ısıyı dengeli yayması sargı yalıtımının sıcaklık zirvelerine maruz kalmasını önler. Yalıtım ömrü konusunda bilinen bir kural, sargı sıcaklığındaki her on derecelik artışın yalıtım ömrünü yaklaşık yarıya indirmesidir. Pik gövdenin ısı kütlesi ve dengeli soğutması bu nedenle sadece anlık performansı değil, motorun yıllar içindeki dayanıklılığını doğrudan etkiler. Zorlu hatlarda pik gövdeli motorların tercih edilmesinin asıl gerekçesi de budur.

Montaj ve Hizalama

Pik gövdenin sağladığı rijitlik, ancak doğru montajla tam değerini bulur. Motor sağlam ve düz bir kaide üzerine oturtulmalı, ayak yüzeyleri tam temas etmelidir; aksi halde gövdeye gerilme biner ve titreşim artar. Kaplin ya da kasnakla bağlantıda mil hizasının dikkatle ayarlanması, rulman ömrünü belirleyen en önemli adımdır. Hatalı hizalama, en sağlam gövdede bile rulmanı erken yorar. Kayış-kasnak tahrikinde kayış geriliminin doğru ayarlanması da yan yükü dengede tutar. Doğru montaj edilmiş pik gövdeli motor, yıllarca sessiz ve kararlı çalışır.

Gövde Boyutları ve Standartlar

Pik döküm gövdeler de IEC standardındaki gövde büyüklüğü (frame size) sistemine uyar; bu değer, mil merkezinin ayak yüzeyine olan yüksekliğini milimetre cinsinden belirtir. Standart gövde büyüklükleri sayesinde aynı güç ve devirdeki bir motor, üreticiden bağımsız olarak benzer montaj ölçülerine sahip olur. Bu uyum, mevcut bir motorun yenisiyle değiştirilmesini büyük ölçüde kolaylaştırır; mil çapı, ayak deliği aralığı ve flanş ölçüleri standart olduğundan makinede değişiklik gerekmez. Pik gövdenin standart ölçülerde sunulması, bakım ve yedek parça yönetimini de basitleştirerek tesis için pratik bir avantaj oluşturur.

Pik Gövdeli Motor Tedariki

DRG Motor, pik döküm gövdeli üç fazlı motorları 0,55–355 kW aralığında, IE3 verim sınıfı, 2/4/6 kutup ve B3/B5/B14 bağlantı seçenekleriyle tedarik eder. Uygulamanızın güç, devir ve çalışma ortamını paylaşarak en uygun gövde malzemesi ve konfigürasyonu birlikte belirleyebilir, alternatif çözümler için teklif alabilirsiniz.
