Bir elektrik motorunun ömrünü ve titreşim davranışını belirleyen etkenlerin başında doğru montaj biçimi gelir. Aynı güçteki iki motor, biri ayaklı diğeri flanşlı olduğunda bambaşka mekanik sistemlere bağlanır; yanlış montaj tercihi rulman aşınmasından mil kırılmasına kadar pek çok arızanın gerçek nedenidir. Montaj çeşitleri uluslararası IEC 60034-7 standardıyla harf-rakam kodlarına bağlanmış olup, projeye uygun gövde tipinin seçilmesi sahada zaman ve maliyet kazandırır.

Montaj Biçimi Neden Önemli

Elektrik motoru çoğu zaman bir pompa, fan, redüktör veya konveyör ile eşlenir. Bu eşlemenin nasıl yapılacağı motorun bağlantı arayüzünü tayin eder. Ayaklı bir motor zemine veya şaseye cıvatalarla sabitlenirken, flanşlı bir motor doğrudan tahrik edilen ekipmanın gövdesine vidalanır. Yük yönü (yatay/dikey), milin yataklama biçimi ve hizalama toleransları montaj tipiyle doğrudan ilişkilidir. Yanlış seçimde kaplin zorlanır, eksenel ve radyal kuvvetler rulmanlara binmeye başlar.

Montaj kodu yalnızca mekanik bağlantıyı değil, kutu/klemens yönünü, yağlama noktalarının erişilebilirliğini ve soğutma hava akışının yönünü de etkiler. Bu nedenle motor sipariş edilirken güç (kW), devir (d/d) ve gerilim kadar montaj kodu da net belirtilmelidir.

IEC 60034-7 Kodlama Mantığı

Standartta iki adlandırma yöntemi vardır. Kod I biçiminde "IM" (International Mounting) ön ekinin ardından B veya V harfi ve bir rakam gelir; B yatay, V dikey mil eksenini belirtir. Kod II biçiminde ise dört haneli sayısal sistem kullanılır (örneğin IM 1001, IM 3001). Sahada en çok B3, B5, B14, B35 gibi Kod I gösterimleri konuşulur.

  • B harfi: mil yatay konumda.
  • V harfi: mil dikey konumda (yukarı veya aşağı bakacak şekilde).
  • Rakam: ayak, flanş ve montaj yüzeyi kombinasyonunu tanımlar.

B3 Ayaklı Montaj

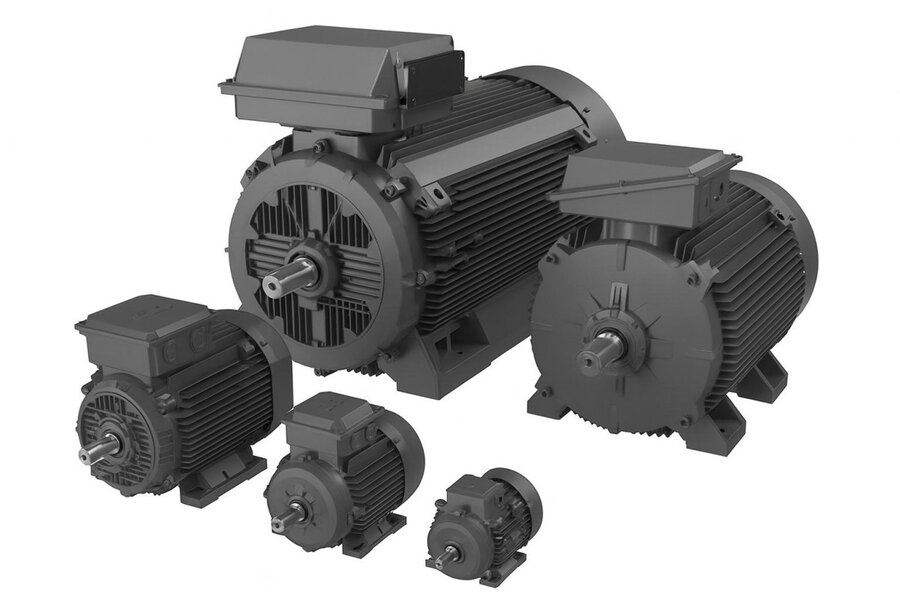

B3 (IM 1001), en yaygın gövde tipidir. Gövde altındaki ayaklar sayesinde motor yatay bir yüzeye cıvatalanır ve mil ucundan kaplin veya kasnak-kayış ile yük tahrik edilir. Konveyör tahrikleri, kırıcılar, vantilatörler ve genel amaçlı tezgahlarda standart tercihtir. Ayaklı yapı, motorun sökülüp bakıma alınmasını kolaylaştırır; ancak hizalama tamamen montajcının dikkatine bağlıdır, bu yüzden kaplin balansı ve eksen kaçıklığı kontrolü önem taşır.

B5 ve B14 Flanşlı Montaj

Flanşlı tipler, motoru ayaksız olarak doğrudan karşı ekipmana bağlar ve hizalamayı flanş merkezleme çapı garanti eder.

  • B5 (IM 3001): Büyük çaplı, cıvata deliklerinin flanş dışında kaldığı (geçme delikli) büyük flanştır. Pompalar ve redüktörlerle yaygın eşlenir.
  • B14 (IM 3601): Daha küçük, dişli kör deliklere sahip yüz flanşıdır. Kompakt makineler ve küçük güçlerde tercih edilir.
  • B35 (IM 2001): Hem ayak hem büyük flanş bir aradadır; ağır yüklerde ek mekanik destek sağlar.
  • B34: Ayak artı küçük yüz flanşı kombinasyonudur.

Flanşlı montaj, monoblok pompa setlerinde ve dişli kutusu doğrudan bağlantılarında hizalama hatasını minimuma indirdiği için tercih edilir.

Dikey Montaj Tipleri (V1, V3, V5, V6)

Milin düşey çalıştığı uygulamalarda dikey kodlar kullanılır. V1 (IM 3011) motorun flanşla üstte, milin aşağı baktığı dik pompalar için tipiktir. V5 ayaklı dikey, V6 ise flanşlı dikey çözümlerdir. Dikey montajda eksenel yük rulman seçimini değiştirir; ayrıca yağ ve nem birikmesini önlemek için klemens kutusu yönü ve drenaj tapaları dikkatle konumlandırılır. Düşey kurulumda suyun motor içine sızmaması adına genellikle daha yüksek koruma sınıfı talep edilir.

Koruma Sınıfı, Yalıtım ve Soğutma ile İlişkisi

Montaj biçimi koruma ihtiyacını da etkiler. Yatay B3 bir motorda IP55 koruma çoğu ortama yeterken, dikey V1 montajda üstten su girişine karşı ek tedbir gerekir. Tedarik ettiğimiz motorlarda standart olarak IP55 koruma, F sınıfı yalıtım ve S1 sürekli çalışma rejimi bulunur. F sınıfı yalıtım 155 °C sıcaklık dayanımı sunar, bu da yüksek ortam sıcaklığında dahi güvenli işletme demektir. Fan ve kapaktan oluşan IC411 yüzey soğutması, motor yatay veya dikey monte edildiğinde hava akışının engellenmemesi koşuluyla verimli çalışır; bu yüzden montaj sırasında fan kapağının önünde en az bir çap kadar boşluk bırakılması önerilir.

Gövde Malzemesi ve Mekanik Dayanım

Montaj tipi seçilirken gövde malzemesi de göz önünde bulundurulur. Küçük ve orta güçlerde alüminyum gövde hafifliğiyle taşıma ve duvara montajı kolaylaştırır. Ağır sanayi, kırıcı, kompresör gibi titreşimli uygulamalarda ise pik döküm gövde tercih edilir; pik döküm, mekanik darbelere ve titreşime karşı belirgin biçimde daha rijittir. Pik döküm gövdeli motorların ayak ve flanş bağlantıları, ağır yüklerde dahi deformasyona dirençlidir.

Doğru Montaj Tipini Seçerken Nelere Dikkat Edilmeli

Seçim yaparken şu adımlar izlenir: tahrik edilen makinenin bağlantı arayüzü (ayak mı flanş mı), milin konumu (yatay/dikey), yük yönü ve büyüklüğü, bakım için erişim ihtiyacı ve ortam koşulları. Pompa setlerinde B5 veya B35, konveyör ve fan tahriklerinde B3, kompakt makinelerde B14 çoğunlukla doğru başlangıç noktasıdır. 0,55 kW ile 355 kW arasında, 2 kutup (3000 d/d), 4 kutup (1500 d/d) ve 6 kutup (1000 d/d) seçenekleriyle 400V/50Hz şebekeye uygun motorları farklı montaj kodlarında İzmir merkezli stoğumuzdan tedarik ediyoruz. Projenize uygun montaj kodunu belirlemekte tereddüt yaşarsanız teknik ekibimiz uygulama bazlı yönlendirme sağlar.

Sık Karşılaşılan Montaj Hataları

Sahada en çok görülen hata, motorun ayak veya flanş yüzeyinin tam oturmadığı düzgün olmayan zemine sabitlenmesidir. Yamuk bir taban, gövdeyi gererek mile gizli bir eksen kaçıklığı bindirir ve titreşimi artırır. İkinci yaygın hata kaplin hizalamasının atlanmasıdır; gözle yapılan hizalama çoğu zaman yetersiz kalır, komparatör veya lazer hizalama cihazıyla radyal ve açısal sapma kontrol edilmelidir. Kasnak-kayış tahriklerinde ise kayış gerginliğinin aşırı olması mil ucuna yüksek radyal yük bindirir ve rulmanı zamanından önce yorar.

  • Zemin düzgünlüğü ve şim ayarı yapılmadan sabitleme
  • Cıvataların kademeli ve eşit torkla sıkılmaması
  • Flanş merkezleme çapının temizlenmeden takılması
  • Dikey montajda drenaj tapasının yanlış konumlanması

Bu hataların önüne geçmek, montaj tipini doğru seçmek kadar önemlidir; çünkü doğru kod bile yanlış uygulandığında beklenen ömrü vermez.

Montaj Sonrası Devreye Alma ve Bakım

Montaj tamamlandıktan sonra ilk çalıştırmadan önce mil dönüş yönü, kaplin hizalaması ve cıvata torkları kontrol edilmelidir. Hatalı eksen kaçıklığı rulman ömrünü kısaltan birincil etkendir. İlk devreye almada motor akımı etiket değeriyle karşılaştırılır; aşırı akım çoğu zaman yük veya hizalama hatasına işaret eder. Düzenli bakımda yağlama periyotlarına uyulması, klemens bağlantılarının sıkılığının denetlenmesi ve fan kapağının temiz tutulması motorun verimli ve uzun ömürlü çalışmasını sağlar. Doğru seçilmiş bir montaj tipi, bu bakım yükünü en aza indirir ve işletmenin kesintisiz devam etmesine zemin hazırlar.
