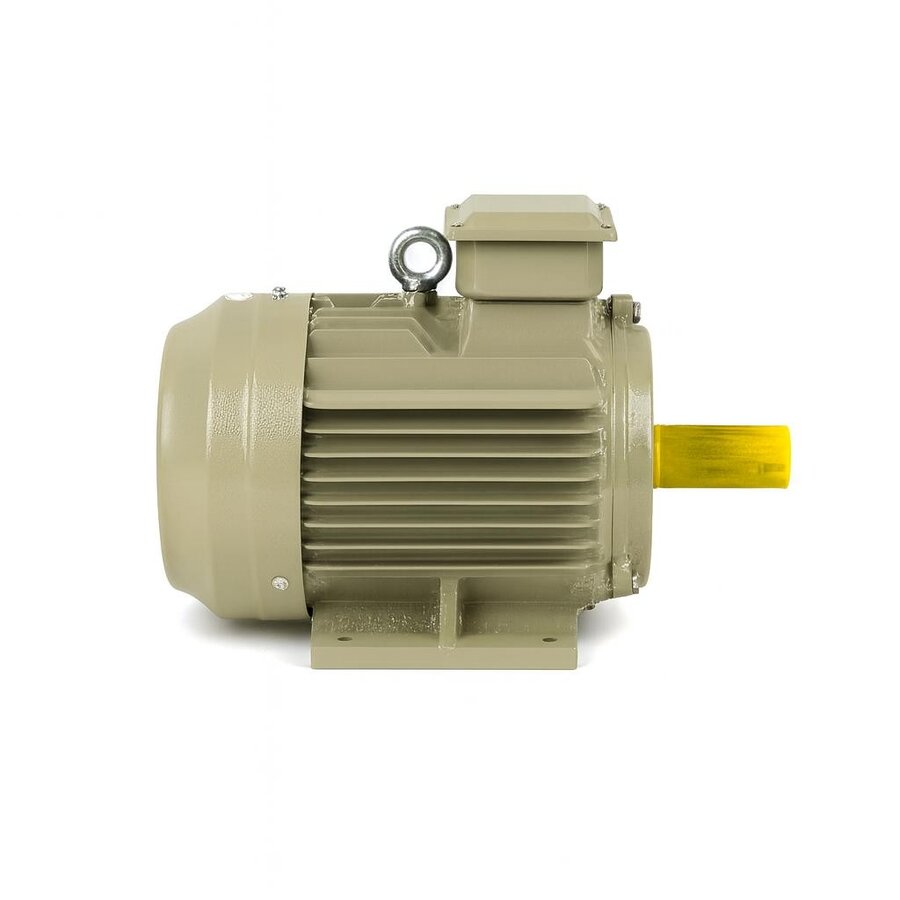

IE4 elektrik motoru, IEC 60034-30-1 standardının "Süper Premium" verim basamağını karşılayan asenkron motoru tanımlar. Aynı güç değerinde IE3 muadiline göre kayıpları belirgin biçimde düşürür; sürekli çalışan pompa, fan ve kompresör hatlarında enerji giderinin büyük kısmı motorda harcandığı için, verim sınıfındaki tek basamaklık bir yükseliş bile işletme maliyetine yıllar boyunca yansır. Bu yazıda IE4'ün ne olduğunu, hangi tasarım kararlarıyla bu verime ulaştığını ve hangi koşullarda tercih edilmesinin mantıklı olduğunu inceliyoruz.

IE4 Sınıfını Diğerlerinden Ayıran Nedir?

Standart, verimi IE1 (Standart), IE2 (Yüksek), IE3 (Premium), IE4 (Süper Premium) ve IE5 (Ultra Premium) olarak sıralar. IE4 motorlarda daha düşük dirençli bakır sargılar, optimize edilmiş stator-rotor oluk geometrisi ve daha ince, düşük kayıplı silisli sac paketleri kullanılır. Bu kombinasyon bakır ve demir kayıplarını birlikte düşürür; motor aynı milden çıkan gücü daha az elektrik çekerek üretir. IE4, çoğu güç aralığında IE3'ün bir üst basamağıdır ve enerji yoğun tesisler için tasarlanmıştır.

Kayıpların Kaynağı ve Nasıl Azaltıldığı

Bir asenkron motordaki kayıpları anlamak, IE4'ün nereden tasarruf sağladığını gösterir. Toplam kayıp dört ana kalemden oluşur:

  • Stator bakır kaybı: Sargı direncinden doğar; daha fazla bakır kesitiyle azaltılır.
  • Rotor kaybı: Sincap kafesli rotordaki akımdan kaynaklanır; kafes geometrisiyle düşürülür.
  • Demir kaybı: Sac paketteki manyetik döngüden doğar; ince, düşük kayıplı sacla sınırlandırılır.
  • Mekanik kayıp: Soğutma fanı ve rulmanlardan doğar; dengeli fan profili ve uygun yağlamayla baskılanır.

IE4 sınıfı, bu dört kalemin her birinde küçük iyileştirmelerin toplamıyla elde edilir; tek bir mucize bileşen değil, dengeli bir mühendislik sonucudur. Üreticiler bu kazanımı elde etmek için sargı kesitini ve sac kalitesini birlikte yükselttiğinden, IE4 gövdeleri çoğu zaman aynı güçteki IE3'e göre bir miktar daha ağır ve daha fazla aktif malzeme içerir.

Devir, Kutup ve Yük Uyumu

50 Hz şebekede senkron hız kutup sayısına bağlıdır: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d. Gerçek mil hızı kayma nedeniyle bu değerin bir miktar altındadır. IE4 motorun verim avantajı özellikle yarı yük ile tam yük arasındaki bölgede belirginleşir. Bu yüzden motorun gücü, uygulamanın gerçekten ihtiyaç duyduğu değere göre seçilmeli, "ne olur ne olmaz" diye gereğinden büyük tutulmamalıdır. Yanlış kutup veya aşırı büyük güç seçimi, IE4'ten beklenen kazancı eritir.

Mekanik Yapı ve Koruma Sınıfı

DRG IE4 motorlar pik döküm gövde, IP55 koruma sınıfı ve F sınıfı yalıtımla tedarik edilir; sürekli çalışma rejimi S1'dir. Pik döküm gövde titreşimi sönümler ve ısıyı dış yüzeye dağıtarak sargı sıcaklığını düşük tutar; bu da yalıtımın ve rulmanların ömrünü uzatır. IP55, gövdenin toza ve her yönden gelen su sıçramasına karşı korunduğu anlamına gelir; bu sınıf, endüstriyel ortamların büyük kısmı için yeterli koruma sağlar. Bağlantı tipi uygulamaya göre B3 (ayaklı), B5 (flanşlı) veya B14 (yüzlü) seçilebilir. Gövde malzemesi olarak pik döküm tercih edilmesinin nedeni, alüminyuma göre daha yüksek ısıl kütle ve mekanik dayanım sunması; ağır sanayi koşullarında bu fark çalışma ömrüne doğrudan yansır.

Tipik Kullanım Alanları

IE4'ün ekonomisi, motorun çok ve kararlı çalıştığı yerlerde ortaya çıkar. Tipik uygulamalar şunlardır:

  • Pompa hatları: Temiz su ve atık su sistemlerinde kesintisiz debi isteyen, neredeyse hiç durmayan gruplar.
  • Fan ve havalandırma sistemleri: Sabit yükle uzun süre çalışan bina ve tesis fanları.
  • Kompresörler: Basınçlı hava üreten, neredeyse kesintisiz dönen sistemler.
  • Konveyör ve taşıma hatları: Üretim akışını besleyen sürekli tahrik grupları.

Bu uygulamalarda yüksek çalışma saati, IE4'ün düşük kaybını somut bir maliyet farkına dönüştürür.

Enerji Tasarrufunu Sayılarla Görmek

IE4'ün getirisini somutlaştırmanın en sağlıklı yolu, motorun yıllık tükettiği enerjiyi hesaplamaktır. Diyelim ki 30 kW'lık bir pompa motoru günde 16 saat, yılda yaklaşık 6.000 saat çalışıyor. Verimi yüzde bir puan iyileşen bir motor, bu yük altında yıllık binlerce kilovat-saatlik elektriği boşa harcamaktan kurtarır. Hesap basittir: yıllık tüketim, mil gücünün motor verimine bölünüp çalışma saatiyle çarpılmasıyla bulunur. İki verim sınıfı arasındaki fark, bu tükettiğiniz enerjinin doğrudan içine işler. Çalışma saati arttıkça ve elektrik birim fiyatı yükseldikçe, IE4 ile IE3 arasındaki ek satın alma bedeli giderek daha kısa sürede geri kazanılır. Bu yüzden karar, motorun etiket fiyatına değil, ömür boyu toplam sahip olma maliyetine bakılarak verilmelidir.

IE4 ile Sürücü ve Yumuşak Yol Verici Uyumu

IE4 motorlardan en yüksek verimi almak, çoğu zaman doğru kontrol donanımıyla birleştiğinde mümkün olur. Değişken yük profiline sahip pompa ve fanlarda motorun bir frekans çeviricisi (VFD) üzerinden sürülmesi, debiyi vana kısmak yerine devri ayarlayarak yönetir; bu da kısmi yükte ciddi enerji kazancı sağlar. Ancak frekans çeviricisi kullanılan sistemlerde sargı yalıtımının gerilim piklerine dayanıklı olması önemlidir; F sınıfı yalıtım ve kaliteli sargı bu noktada güvence sağlar. Sık ve büyük güçte yol alan uygulamalarda ise yumuşak yol verici (soft starter) kullanmak, ani akım darbesini sınırlayarak hem şebekeyi hem de mekanik aktarımı korur. IE4 motorun verim potansiyelini tam kullanabilmek için kontrol stratejisinin yük tipine göre seçilmesi gerekir.

Bakım ve Uzun Ömür İçin Pratik Notlar

Yüksek verimli bir motorun avantajını korumanın yolu düzenli bakımdan geçer. Rulman yağlaması üretici aralıklarına göre yapılmalı, soğutma fanı ve kanatçıkların üzerindeki toz periyodik olarak temizlenmelidir; tıkalı soğutma yüzeyi sargı sıcaklığını yükselterek hem verimi düşürür hem de yalıtım ömrünü kısaltır. Klemens bağlantılarının sıkılığı dönemsel kontrol edilmeli, gevşek bağlantıların ısınmaya yol açması engellenmelidir. Titreşim ve sıcaklık ölçümlerinin kayıt altına alınması, rulman aşınması gibi sorunların arıza büyümeden fark edilmesini sağlar. Doğru hizalanmamış kaplinler ya da aşırı gergin kayışlar, motorun gücünü boşa harcatır ve rulmana erken yük bindirir. Bu basit alışkanlıklar, IE4 motorun ilk günden vaat ettiği düşük kaybı yıllar boyunca koruma altına alır.

IE4'e Geçmek Ne Zaman Mantıklı?

Uzun saat çalışan, yük profili kararlı olan tesislerde IE4 motorun ek satın alma bedeli, düşen enerji gideriyle makul bir sürede karşılanır. Buna karşılık seyrek çalışan, kısa çevrimli ya da hafif yüklü uygulamalarda IE3 yeterli olabilir. Karar, kataloğa değil işletmenin gerçek çalışma saatine ve elektrik tarifesine dayanmalıdır. Bu noktada asenkron AC motorların çalışma mantığını bilmek, doğru güç ve devir seçimini kolaylaştırır.

DRG IE4 Motor Tedariki

DRG Motor, 0,55–355 kW aralığında IE4 motorları İzmir merkezli tedarikiyle sağlar. Uygulamanızın gücünü, devrini, bağlantı tipini ve günlük çalışma saatini paylaştığınızda, doğru modeli ve hangi verim sınıfının sizin yükünüzde daha kısa sürede amorti olacağını birlikte belirleriz. Amaç, en pahalı motoru değil, çalışma profilinize en iyi oturan ve toplam maliyeti en düşük çözümü sunmaktır.
