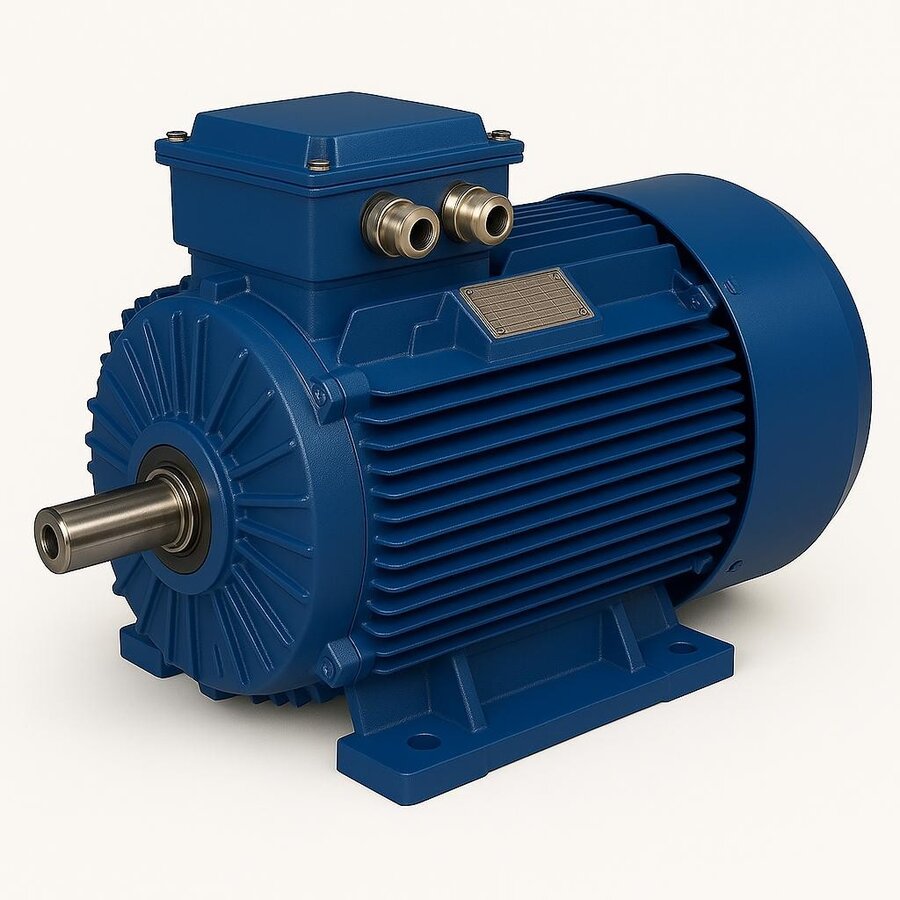

IE3 elektrik motoru, IEC 60034-30-1 standardında "Premium Verim" sınıfına karşılık gelen ve aynı güçteki bir IE1 ya da IE2 motora kıyasla belirgin biçimde daha az enerji kaybeden üç fazlı asenkron bir tahrik birimidir. Bu sınıf, sürekli çalışan pompa, fan, kompresör ve konveyör gibi uygulamalarda yıllık elektrik faturasını doğrudan etkilediği için sanayide standart hâle gelmiştir. Aşağıda IE3 sınıfının teknik temellerini, seçim ölçütlerini ve işletme avantajlarını ayrıntılı olarak ele alıyoruz.

Verim Sınıfı Ne Anlama Geliyor

IEC 60034-30-1 standardı motorları verimlerine göre IE1 (Standart), IE2 (Yüksek), IE3 (Premium) ve IE4 (Süper Premium) olarak derecelendirir; ileri seviyede IE5 sınıfı da tanımlanmıştır. Bir motorun verimi, milden alınan mekanik gücün şebekeden çekilen elektrik gücüne oranıdır. IE3 motorlar, sargı bakır kesitinin artırılması, daha düşük kayıplı silisli sac paketlerin kullanılması ve rotor-stator hava aralığının optimize edilmesi sayesinde bakır ve demir kayıplarını azaltır. Örneğin 7,5 kW'lık 4 kutuplu bir motorda IE2'den IE3'e geçiş, verimi yaklaşık yüzde bir buçuk-iki puan yükseltir; bu küçük görünen fark, 6.000 saatlik yıllık çalışmada kayda değer bir kazanım oluşturur.

IE3 Motorun Teknik Özellikleri

Tipik bir IE3 motoru 400V / 50Hz şebekede çalışacak şekilde tasarlanır ve 0,55 kW ile 355 kW arasında geniş bir güç aralığını kapsar. Standart konfigürasyonu şu unsurları içerir:

  • Kutup sayısına bağlı senkron devir: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d; kayma (slip) nedeniyle yük altında gerçek devir biraz daha düşüktür.
  • IP55 koruma sınıfı: toza ve her yönden gelen su püskürtmesine karşı dayanıklı muhafaza.
  • F sınıfı (155°C) yalıtım; çoğu uygulamada B sınıfı sıcaklık artışı limitleriyle çalıştırılarak sargı ömrü uzatılır.
  • S1 sürekli çalışma rejimi: motor anma yükünde kesintisiz çalışacak şekilde boyutlandırılmıştır.
  • Sincap kafesli rotor: basit, bakımı kolay ve mekanik olarak sağlam yapı.

Sincap Kafesli Rotorun Çalışma Prensibi

IE3 motorların büyük çoğunluğu sincap kafesli asenkron tasarımdadır. Stator sargılarına uygulanan üç fazlı gerilim, dönen bir manyetik alan oluşturur; bu alan rotor çubuklarında akım indükler ve rotor, alanı yakalamaya çalışarak tork üretir. Rotor hiçbir zaman senkron devre tam ulaşamaz, aradaki bu fark kaymadır ve genellikle yüzde 2-4 aralığındadır. Kayma azaldıkça verim yükselir; bu yüzden IE3 rotorları daha düşük dirençli, yüksek iletkenlikli döküm alüminyum ya da bakır çubuklarla üretilir.

Gövde Malzemesi ve Bağlantı Tipleri

Gövde seçimi uygulamanın ağırlığına ve titreşim profiline göre yapılır. Pik döküm gövdeli IE3 motorlar yüksek mekanik mukavemet ve titreşim sönümleme avantajı sunarken, alüminyum gövdeli modeller daha hafiftir ve ısıyı hızlı atar. Montaj biçimi ise IM kodlarıyla tanımlanır:

  • B3: ayaklı montaj, en yaygın yatay tip.
  • B5: flanşlı montaj, pompa ve redüktör bağlantılarında tercih edilir.
  • B14: küçük flanşlı yapı, kompakt makinelerde kullanılır.

Pik döküm gövdeli çözümler hakkında ayrıntıyı asenkron AC motorlar içeriğimizde de bulabilirsiniz.

Enerji Tasarrufu Nasıl Hesaplanır

Bir motorun yıllık enerji maliyeti, anma gücü, ortalama yük oranı, verim ve çalışma süresinden hesaplanır. Diyelim ki 22 kW'lık bir motor yılda 6.000 saat yüzde 80 yükle çalışıyor. IE2 verimi yüzde 91,3, IE3 verimi yüzde 92,7 olsun. IE3 ile çekilen güç düştüğü için aynı mil gücünde yıllık birkaç bin kilovatsaatlik tasarruf elde edilir. Elektrik birim fiyatıyla çarpıldığında bu fark, verim sınıfı yükseltmenin ek maliyetini çoğu zaman bir-iki yıl içinde geri kazandırır.

Tipik Uygulama Alanları

IE3 motorlar sürekli ve uzun süreli çalışan sistemlerde en büyük faydayı sağlar:

  • Santrifüj ve dalgıç pompalar
  • Eksenel ve radyal fanlar, havalandırma santralleri
  • Vidalı ve pistonlu kompresörler
  • Bant konveyörler ve malzeme taşıma hatları
  • Kırıcı, değirmen ve karıştırıcı gibi proses ekipmanları

Doğru IE3 Motor Seçiminde Dikkat Edilecekler

Motor seçerken yalnızca güç değeri yeterli değildir. Kutup sayısı uygulamanın devir ihtiyacına göre belirlenmeli, kalkış torku ve yol verme yöntemi (yıldız-üçgen, soft starter ya da frekans invertörü) yüke uygun seçilmelidir. Frekans invertörüyle sürülecek motorlarda yalıtım dayanımı ve gerekiyorsa zorlamalı soğutma göz önünde bulundurulur. Ortam sıcaklığı 40°C'yi aşan ya da rakımı yüksek tesislerde anma gücünde derating uygulanır.

Tedarik ve Stok Avantajı

İzmir merkezli yapımızla geniş bir kutup-güç matrisinde IE3 elektrik motorlarını stoktan tedarik ediyoruz. Projeye uygun gövde malzemesi, montaj tipi ve aksesuar seçeneklerini birlikte değerlendirerek, doğru verim sınıfında ve doğru mekanik konfigürasyonda motoru hızla sunabiliyoruz. Daha fazla teknik içerik için ana sayfamızı ziyaret edebilirsiniz.

IE3 Sınıfına Geçişin Getirdikleri

Premium verim sınıfına yükselmek yalnızca enerji faturasını düşürmekle kalmaz; daha düşük çalışma sıcaklığı sayesinde rulman ve sargı ömrünü uzatır, bakım aralıklarını genişletir ve tesisin toplam tahrik güvenilirliğini artırır. Sürekli çalışan bir hatta IE3 motor, ilk yatırımın ötesinde uzun vadede istikrarlı ve hesaplanabilir bir işletme maliyeti sunar; bu nedenle yeni kurulumlarda ve yenileme projelerinde öncelikli tercih hâline gelmiştir.

Yalıtım Sınıfı ve Sıcaklık Yönetimi

IE3 motorlarda standart yalıtım F sınıfıdır ve 155°C'ye kadar dayanır. Ancak motor genellikle B sınıfı sıcaklık artışı limitlerinde çalıştırılır; aradaki bu termik rezerv, sargının daha serin kalmasını ve yalıtım ömrünün uzamasını sağlar. Yalıtım ömrü sıcaklıkla doğrudan ilişkilidir: çalışma sıcaklığındaki her on derecelik düşüş, sargı ömrünü yaklaşık iki katına çıkarır. IE3 sınıfının düşük kayıpları, motoru daha düşük sıcaklıkta tuttuğu için bu termik avantaj kendiliğinden ortaya çıkar ve bakım aralıklarının genişlemesine katkı sunar.

Güç Faktörü ve Şebeke Yükü

Bir asenkron motorun güç faktörü (cos φ), şebekeden çekilen görünür gücün ne kadarının gerçek işe dönüştüğünü gösterir. IE3 motorlar genellikle yüksek bir güç faktörüyle çalışır; bu da reaktif güç tüketimini ve dolayısıyla tesisin reaktif ceza riskini azaltır. Tam yükte güç faktörü en yüksek değerine ulaşır, kısmi yükte ise düşer. Bu nedenle motoru gerçek yüke uygun seçmek, yalnızca aktif enerji tasarrufu değil aynı zamanda daha temiz bir şebeke yükü anlamına gelir. Gerektiğinde kompanzasyon panosuyla güç faktörü hedeflenen seviyeye yükseltilebilir.

Frekans İnvertörü ile Çalışma

IE3 motorlar sabit devirde çalışabildiği gibi frekans invertörüyle değişken hızda da sürülebilir. İnvertör, şebeke frekansını değiştirerek motorun devrini ihtiyaç duyulan değere ayarlar; bu özellikle pompa ve fan gibi değişken debili uygulamalarda büyük enerji kazancı sağlar. İnvertörle sürülecek motorlarda yüksek frekanslı gerilim darbelerine karşı yalıtım dayanımı önemlidir; uzun kablo mesafelerinde gerektiğinde dU/dt filtresi kullanılır. Düşük devirde uzun süre çalışılacaksa motorun kendi fanı yeterli soğutma sağlayamayabilir ve zorlamalı soğutma gerekebilir.
