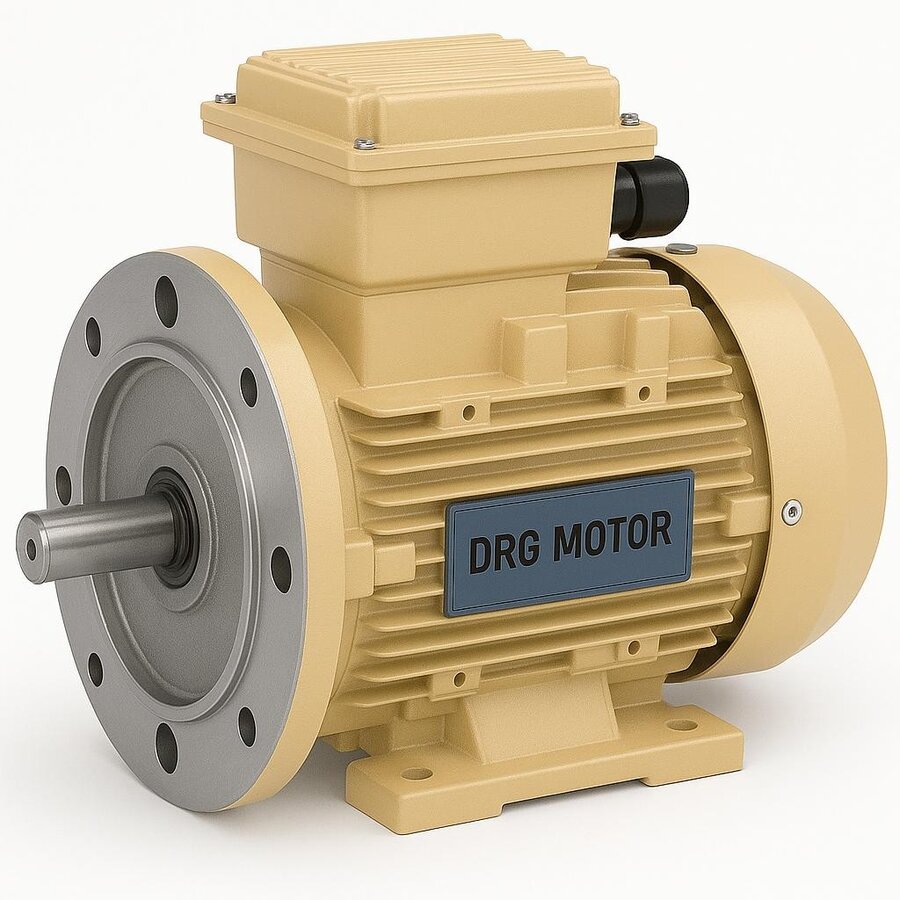

Elektrik motorunun gövdesi, yalnızca iç bileşenleri saran bir kabuk değil; motorun ısı yönetimini, titreşim davranışını, mekanik dayanımını ve hatta verimini doğrudan etkileyen bir tasarım unsurudur. Farklı çalışma ortamları ve uygulama yükleri farklı gövde malzemelerini gerektirir. Bu yazıda elektrik motorlarında kullanılan başlıca gövde çeşitlerini, her birinin güçlü ve zayıf yönlerini ve doğru gövde seçiminde dikkat edilmesi gereken kriterleri ele alıyoruz.

Gövdenin Motor Performansındaki Rolü

Bir motor çalışırken sargılarda ve rotorda ısı açığa çıkar; bu ısının dışarı atılması gerekir. Gövde, soğutma kanatçıkları ve yüzey alanı sayesinde bu ısıyı havaya aktarır. Aynı zamanda dönen rotorun ürettiği titreşimi sönümler ve mil hizasının korunmasını sağlar. Bu yüzden gövde malzemesinin ısı iletkenliği, kütlesi ve rijitliği, motorun sürekli çalışma sıcaklığını ve dolayısıyla F sınıfı yalıtımının ömrünü belirler.

Pik Döküm (Dökme Demir) Gövde

Pik döküm gövdeler yüksek rijitlik ve mekanik dayanımıyla ağır sanayinin standart tercihidir. Yüksek kütlesi titreşimi sönümleyerek motorun sessiz ve kararlı çalışmasını sağlar; darbeye ve deformasyona karşı dirençlidir. Genellikle 22 kW üzeri güçlerde ve kırıcı, kompresör, pompa istasyonu gibi zorlu uygulamalarda kullanılır. Tek dezavantajı yüksek ağırlığıdır; bu da taşıma ve montajı zorlaştırır. Ayrıntılar için pik döküm elektrik motoru içeriğimize bakabilirsiniz.

Alüminyum Gövde

Alüminyum gövdeler hafif ve kompakt yapılarıyla öne çıkar. Yüksek ısı iletkenliği sayesinde ısıyı hızlı dışarı atar, bu da küçük ve orta güçteki motorlarda etkili soğuma sağlar. Korozyona dirençlidir ve düşük ağırlığı montaj kolaylığı getirir. Genellikle 0,55 kW ile 45 kW arasındaki motorlarda, fan, pompa ve ticari uygulamalarda tercih edilir. Yüksek titreşimli ağır hizmet işleri için ise pik döküm kadar dayanıklı değildir.

  • Hafif, taşınabilir ve kompakt
  • Hızlı ısı dağıtımı
  • Küçük-orta güç ve ticari uygulamalara uygun

Çelik Gövde

Çelik gövdeler hem dövme hem kaynaklı yöntemlerle elde edilebilir ve genellikle özel tasarım motorlarda ya da dış ortam koşullarına maruz kalan uygulamalarda kullanılır. Yüksek mukavemetleri sayesinde büyük çaplı ve özel boyutlu motorlarda tercih edilir. Korozyona karşı direncini artırmak için boyama, galvanizleme veya benzeri yüzey işlemleriyle güçlendirilirler.

Paslanmaz Çelik Gövde

Hijyenin öncelikli olduğu gıda, ilaç ve kimya tesislerinde paslanmaz çelik gövdeli motorlar tercih edilir. Korozyona tam dirençli yapısı, sık yıkama ve agresif temizlik kimyasallarına dayanıklılık sağlar. Yüzeyi pürüzsüz olduğu için temizlenmesi kolaydır ve bakteri tutunmasını azaltır. Maliyeti diğer gövdelere göre yüksek olsa da bu sektörlerde hijyen gereksinimi seçim için belirleyicidir.

Plastik ve Kompozit Gövdeler

Düşük güçlü ve özel amaçlı motorlarda plastik veya kompozit malzemeden gövdeler kullanılabilir. Bu malzemeler çok hafiftir, elektriksel yalıtım sağlar ve seri üretimde maliyet avantajı sunar. Ancak mekanik dayanımları ve ısı iletkenlikleri metal gövdelere göre sınırlıdır; bu yüzden ağır sanayi yerine küçük ev aletleri, ofis ekipmanları ve düşük güçlü uygulamalarla sınırlı kalır.

Gövde Malzemelerinin Karşılaştırması

Gövde malzemeleri birbirine üstün değil; her biri farklı bir ihtiyaca cevap verir. Bir tarafta dökme demirin ağırlık pahasına sunduğu rijitlik ve titreşim sönümü, diğer tarafta alüminyumun hafifliği ve hızlı soğuması vardır. Çelik ailesi ise özel boyut ve dış ortam dayanımı gerektiren noktada devreye girer. Aşağıdaki sıralama, doğru tercihi yaparken hangi malzemenin hangi özellikte öne çıktığını özetler:

  • En yüksek rijitlik ve titreşim sönümü: pik döküm
  • En düşük ağırlık ve en hızlı ısı atımı: alüminyum
  • En yüksek korozyon ve hijyen dayanımı: paslanmaz çelik
  • Özel boyut ve dış ortam dayanımı: çelik (boyalı/galvaniz)
  • En düşük maliyet ve elektriksel yalıtım: plastik/kompozit

Gövde Soğutma Yöntemleri

Gövde malzemesi kadar soğutma biçimi de motorun sürekli çalışma performansını belirler. En yaygın yöntem IC411'dir; bu yöntemde mil ucundaki kanat, gövde üzerindeki boyuna soğutma kanatçıklarına hava üfler ve ısı dışarı atılır. Yüksek devirde çok yük taşıyan ya da invertörle düşük devirde uzun süre çalışan motorlarda, gövdeye bağımsız bir fan eklenen cebri (zorlanmış) havalandırma tercih edilebilir. Aşırı kirli veya patlama riskli ortamlarda ise gövdesi tamamen kapalı, içeriden hava dolaşımı sağlayan özel soğutma tasarımları kullanılır. Hangi yöntem seçilirse seçilsin, gövdedeki kanatçık yüzeyinin temiz ve açık tutulması soğutma verimini doğrudan etkiler.

Gövde Tipi ve Bakım Ömrü İlişkisi

Gövde malzemesi, motorun ne sıklıkta bakım istediğini ve toplam ömrünü de etkiler. Dökme demir gövdeli motorlar titreşimi sönümlediği için rulman ve sargı üzerinde daha az mekanik yorgunluk oluşur; bu da bakım aralıklarını uzatır. Alüminyum gövdeler hızlı soğudukları için ısıya bağlı yalıtım yaşlanmasını yavaşlatır ama yüksek titreşimli işlerde gövde bağlantı noktalarında zamanla gevşeme görülebilir. Paslanmaz ve galvaniz çelik gövdeler korozif ortamda yüzey bozulmasına karşı koruma sağlayarak gövdenin değil sadece iç bileşenlerin yıpranmasını öne çıkarır. Her durumda, doğru gövde seçimi planlı bakımı kolaylaştırır ve beklenmedik duruşları azaltır.

Gövde Tipi ile Koruma Sınıfı İlişkisi

Gövde malzemesi kadar koruma sınıfı (IP) da seçimi etkiler. Çoğu sanayi motoru, toz ve düşük basınçlı su sıçramasına karşı koruma sağlayan IP55 sınıfındadır. Tozlu döküm tesisleri veya yıkamalı gıda hatları gibi ortamlarda daha yüksek koruma sınıfları gerekebilir. Gövde tipi, koruma sınıfı ve yalıtım sınıfı birlikte değerlendirildiğinde motorun ortam koşullarına uygunluğu netleşir.

Montaj Şekli ve Gövde İlişkisi

Gövde tasarımı motorun montaj şeklini de belirler. B3 ayaklı motorlar genellikle döküm veya çelik gövdelerde, B5 ve B14 flanşlı tipler ise pompa ve redüktör bağlantılarında kullanılır. Alüminyum gövdeler hafiflikleri sayesinde flanşlı montajda kolaylık sağlarken, ağır pik döküm gövdeler sağlam zemine ayaklı montajı destekler.

Sektöre Göre Gövde Tercihleri

Pratikte gövde seçimi büyük ölçüde sektörün getirdiği koşullara göre şekillenir. Çimento, maden ve taş ocağı gibi tozlu ve darbeli sektörlerde dökme demir gövde neredeyse tek seçenektir. Gıda, içecek ve ilaç tesislerinde sık yıkama ve hijyen zorunluluğu paslanmaz çeliği öne çıkarır. HVAC, su tesisatı ve genel ticari makinelerde ise hafifliği ve uygun maliyeti nedeniyle alüminyum gövde tercih edilir. Açık alanda ya da deniz kıyısında çalışan ekipmanlarda galvanizli veya boyalı çelik gövdeler korozyona karşı ek koruma sağlar. Sektörünüzü ve çalışma ortamınızı paylaştığınızda doğru gövde tipini birlikte belirleyebiliriz.

Doğru Gövdeyi Seçerken Nelere Dikkat Etmeli

Gövde seçimi yapılırken motorun çalışacağı ortam (toz, nem, kimyasal, hijyen), beklenen titreşim ve darbe yükü, güç sınıfı, ağırlık kısıtı ve bütçe birlikte değerlendirilmelidir. Ağır ve titreşimli işler için pik döküm, hafiflik ve hızlı soğuma için alüminyum, hijyenik ortamlar için paslanmaz çelik öne çıkar. Uygulamanızı paylaştığınızda ihtiyacınıza en uygun gövde tipindeki motoru İzmir merkezli stokumuzdan tedarik ediyoruz; tüm motor çeşitlerini DRG Motor üzerinden temin edebilirsiniz.
