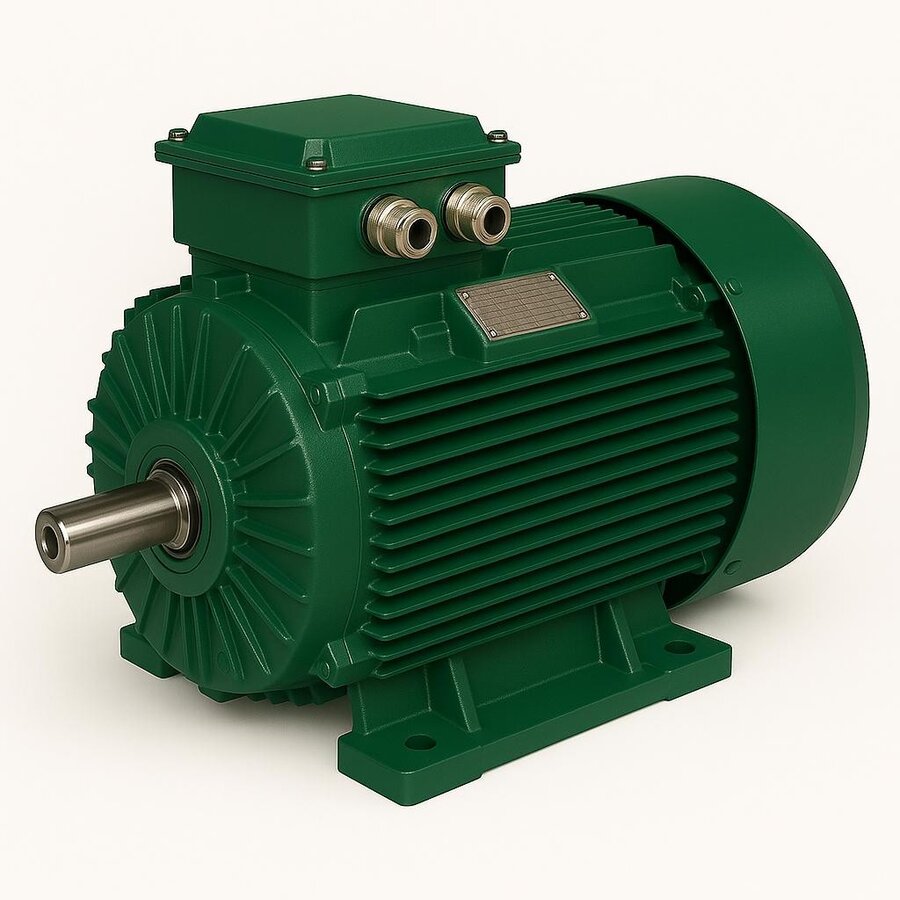

Elektrik motorunun gövdesi, yalnızca iç bileşenleri saran bir kabuk değildir; sargılardan çıkan ısının dış ortama taşınması, mekanik titreşimin sönümlenmesi ve motorun bağlandığı yere yük aktarması gibi görevleri aynı anda üstlenir. Alüminyum gövdeli motorlar, hafiflik ve hızlı ısı atımı arayan uygulamalarda öne çıkan bir çözümdür. Bu yazıda alüminyum gövdenin malzeme davranışını, hangi güç aralığında mantıklı olduğunu ve pik döküm gövdeye göre nerede ayrıştığını teknik ayrıntılarıyla ele alıyoruz.

Alüminyum Gövde Malzemesinin Temel Özellikleri

Motor gövdelerinde genellikle basınçlı döküme uygun alüminyum-silisyum alaşımları (örneğin AlSi9Cu3 gibi) kullanılır. Alüminyumun yoğunluğu yaklaşık 2,7 g/cm³ olup, dökme demirin (yaklaşık 7,2 g/cm³) üçte biri kadardır. Bu fark, aynı kW gücündeki bir motorun gövde ağırlığını belirgin biçimde azaltır. Ayrıca alüminyumun ısıl iletkenliği dökme demire göre çok daha yüksektir; bu da sargı ısısının kanatçıklara ve oradan havaya hızla aktarılmasını sağlar.

  • Düşük yoğunluk: montaj ve taşıma kolaylığı, dönen ekipmanda daha az atalet yükü.
  • Yüksek ısıl iletkenlik: sargı sıcaklığının düşmesi, yalıtım ömrünün uzaması.
  • Korozyona doğal direnç: yüzeyde oluşan oksit tabakası iç metali korur.
  • İşlenebilirlik: keskin kanatçık geometrileri ve ince cidarlar dökülebilir.

Hafiflik ve Isı Atımı Avantajı

Alüminyum gövdenin en somut katkısı termal yönetimde görülür. F sınıfı yalıtıma (155 °C) sahip bir sargıda, gövdenin ısıyı hızlı atması sargı sıcaklığını sınır değerin altında tutar. Sıcaklık düştükçe yalıtım malzemesinin yaşlanması yavaşlar; pratikte her 8-10 °C'lik kalıcı sıcaklık düşüşü yalıtım ömrünü kabaca iki katına çıkarabilir. S1 sürekli çalışma rejiminde, yani motorun uzun süre nominal yükte döndüğü pompa ve fan uygulamalarında bu avantaj ömür üzerinde doğrudan hissedilir.

Hangi Güç Aralığında Tercih Edilir

Alüminyum gövdeli motorlar genellikle 0,55 kW ile yaklaşık 45-55 kW arasındaki güçlerde yoğunlaşır. Bu aralıkta 71-200 arası IEC gövde boyları yaygındır. Daha büyük güçlerde mekanik zorlanmalar ve gövdeye gelen tork tepkisi arttığından, dökme demir gövdeli motorlar tercih edilir. Tipik kutup-devir seçenekleri şöyledir:

  • 2 kutuplu: 400V/50Hz'te yaklaşık 3000 d/d, yüksek hızlı pompa ve kompresör.
  • 4 kutuplu: yaklaşık 1500 d/d, en yaygın genel amaçlı seçim.
  • 6 kutuplu: yaklaşık 1000 d/d, yüksek tork isteyen yavaş tahrikler.

Sincap kafesli rotor yapısı ve kayma (slip) davranışı her iki gövde tipinde aynıdır; gövde malzemesi rotorun elektriksel çalışmasını değiştirmez, ısıl ve mekanik çerçeveyi belirler.

Koruma Sınıfı ve Yalıtım

Alüminyum gövdeli standart motorlar çoğunlukla IP55 koruma sınıfında sunulur; bu, toza karşı korumalı ve her yönden gelen su püskürtmesine dayanıklı anlamına gelir. Yalıtım sınıfı F (155 °C) yaygın olmakla birlikte, çalışma sıcaklık artışı genellikle B sınıfı (130 °C) sınırlarında tutularak ek bir ömür payı bırakılır. Klemens kutusu da çoğunlukla alüminyum dökümdür ve gövde ile aynı korozyon direncini paylaşır.

Bağlantı Tipleri ve Montaj

Alüminyum gövdeli motorlar IEC standart bağlantı biçimlerinde temin edilir:

  • B3: ayaklı, zemine veya şaseye cıvatalı montaj.
  • B5: büyük flanşlı, pompa ve redüktör gövdesine doğrudan bağlantı.
  • B14: küçük yüzlü flanşlı, kompakt makine entegrasyonu.

Hafif gövde, özellikle B5 ve B14 flanşlı uygulamalarda bağlandığı ekipmana daha az statik yük bindirir. Bu da makine tasarımcısına taşıyıcı parçalarda esneklik sağlar.

Pik Döküm Gövde ile Karşılaştırma

Pik (dökme demir) gövde, ağır sanayi koşullarında darbe ve aşınmaya karşı üstündür; titreşim sönümlemesi daha iyidir ve büyük güçlerde tek seçenektir. Alüminyum gövde ise hafiflik, hızlı ısı atımı ve korozyon direnci isteyen orta güç uygulamalarında öne çıkar. Seçim, ortam koşulları ve güç aralığına göre yapılır. Karşılaştırmanın ayrıntısı için pik döküm gövdeli elektrik motorları içeriğimizi inceleyebilirsiniz.

Verim Sınıfları ile İlişkisi

Gövde malzemesi tek başına verim sınıfını belirlemez; verim, sargı tasarımı, sac kalitesi ve hava aralığı gibi etkenlerle IEC 60034-30-1 kapsamında IE1'den IE5'e sınıflandırılır. Ancak alüminyum gövdenin iyi ısı atımı, IE3 (Premium) ve IE4 (Süper Premium) sınıfındaki motorlarda sargı kayıplarının yarattığı ısının kontrol altında tutulmasına yardımcı olur. Enerji tasarrufu açısından IE3 bir motor, IE1 muadiline göre yılda binlerce saat çalışan bir pompada elektrik faturasında belirgin fark yaratır.

Uygulama Alanları

Alüminyum gövdeli motorlar, hafifliğin ve hızlı ısı atımının avantaja dönüştüğü çok sayıda yerde kullanılır:

  • Bant ve rulolu konveyör tahrikleri.
  • Havalandırma, aspiratör ve soğutma fanları.
  • Küçük-orta ölçekli santrifüj ve dalgıç pompalar; bu uygulamalar için pompa ve fan motorları içeriğimizi inceleyebilirsiniz.
  • Ahşap ve metal işleme tezgahları.
  • Ambalaj, paketleme ve dolum hatlarındaki makine tahrikleri.

Bu uygulamaların ortak yönü, orta güç aralığında ve görece temiz ortamda çalışmalarıdır. Ağır darbe, aşındırıcı toz veya yüksek mekanik şok bulunan kırıcı ve değirmen gibi ortamlarda ise dökme demir gövde tercih edilir.

Bakım ve Ömür Beklentisi

Alüminyum gövdeli motorlarda bakım, büyük ölçüde rulman ve sargı sağlığına odaklanır. Gövde malzemesi korozyona dirençli olduğundan dış yüzey, dökme demire kıyasla paslanma riski daha düşüktür. Yine de periyodik kontrolde şu noktalara bakılmalıdır:

  • Soğutma kanatçıklarının toz ve kirden arınmış olması; tıkalı kanatçık ısı atımını düşürür.
  • Rulman sesi ve sıcaklığı; anormal ses, yağ ömrünün dolduğunu gösterebilir.
  • Klemens bağlantılarının sıkılığı ve oksitlenme durumu.
  • Fan kapağının ve fanın sağlamlığı.

İyi havalanan, temiz tutulan ve nominal yükte çalıştırılan alüminyum gövdeli bir motor uzun yıllar sorunsuz hizmet verir.

Doğru Alüminyum Gövdeli Motor Seçimi

Uygulamanıza uygun gövdeyi seçerken güç (kW), devir (kutup sayısı), bağlantı tipi (B3/B5/B14), koruma sınıfı (IP55) ve verim sınıfını (tercihen IE3) birlikte değerlendirin. Konveyör, fan, küçük-orta pompa ve genel makine tahriklerinde alüminyum gövde dengeli bir çözümdür. İhtiyacınıza uygun alüminyum gövdeli motorları İzmir merkezli olarak tedarik ediyoruz; uygulama detaylarınızı paylaştığınızda doğru kutup, güç ve flanş kombinasyonunu birlikte belirleyebiliriz. Ürün yelpazesinin tamamı için ana sayfamızı ziyaret edebilirsiniz.
