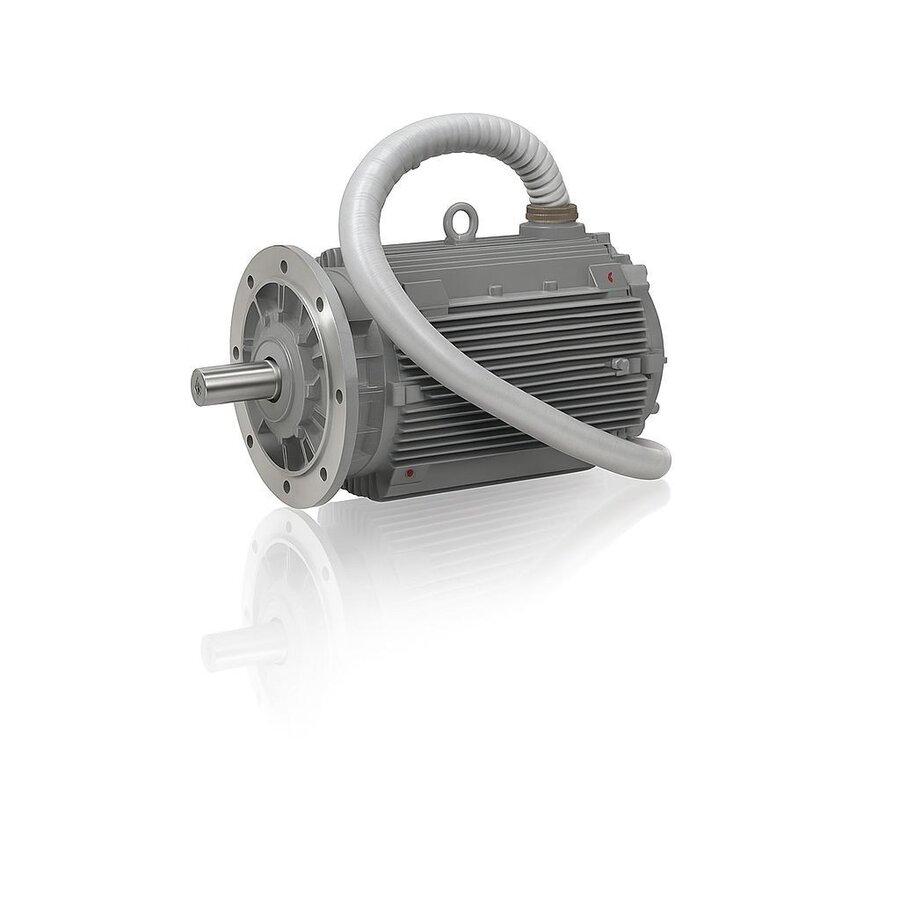

Yapılarda yangın anında en büyük tehlikelerden biri duman ve sıcak gazların yayılmasıdır; kaçış yollarının dumandan arındırılması, tahliye için hayati önem taşır. Duman tahliye motorları, yangın sırasında devreye girerek dumanı ve ısıyı bina dışına atan özel fan sistemlerini tahrik eden motorlardır. Standart motorlardan farklı olarak yüksek sıcaklığa belirli bir süre dayanacak şekilde sertifikalandırılırlar. Bu yazıda duman tahliye motorlarının çalışma mantığını, sıcaklık sınıflarını ve doğru seçim kriterlerini ele alıyoruz.

Duman Tahliye Sisteminin İşlevi

Otopark, alışveriş merkezi, tünel, atriyumlu binalar ve yüksek yapılarda yangın anında duman, görüşü kapatır ve solunum yollarını tehdit eder. Duman tahliye fanları, dumanı kontrollü biçimde dışarı atarak kaçış yollarında temiz hava koridoru oluşturur ve itfaiyenin müdahalesini kolaylaştırır. Bu sistemlerin kalbi, yüksek sıcaklıkta çalışmayı sürdürebilen özel motorlardır. Can güvenliği doğrudan bu motorların yangın boyunca kesintisiz çalışmasına bağlı olduğundan, seçim ve montaj titizlikle yapılmalıdır.

Sıcaklık Sınıfları (F200–F400)

Duman tahliye motorlarının en belirleyici özelliği, yüksek sıcaklıkta belirli bir süre çalışabilme sertifikasıdır. Bu sınıflandırma genellikle EN 12101-3 standardına dayanır:

  • F200: 200 °C'de 120 dakika çalışma.
  • F300: 300 °C'de 60 dakika çalışma.
  • F400: 400 °C'de 120 dakika çalışma — en yaygın istenen sınıf.
  • F600: 600 °C'de 60 dakika gibi daha zorlu özel uygulamalar.

Yapının yangın senaryosuna ve ilgili yönetmeliğe göre hangi sınıfın gerektiği belirlenir. Bu motorlarda yalıtım, rulman gresleri ve bağlantı elemanları yüksek sıcaklığa dayanacak şekilde özel olarak seçilir. Yanlış sınıf bir motor, yangının kritik anında devre dışı kalarak tüm sistemi işlevsiz bırakabilir.

Standart Motordan Farkı

Sıradan bir asenkron motor, yüksek sıcaklıkta yalıtımı bozulduğu için kısa sürede devre dışı kalır. Duman tahliye motorlarında ise yüksek sıcaklığa dayanıklı yalıtım malzemeleri, ısıya dirençli rulman gresi ve termik korumanın yangın anında bypass edilebilmesi gibi özel tasarım önlemleri bulunur. Amaç, motorun yangın boyunca durmadan çalışıp dumanı tahliye etmeye devam etmesidir; bu nedenle normal koşullarda devreye giren aşırı yük koruması, yangın modunda fanı durdurmayacak şekilde kurgulanır. Bu yaklaşım, motorun kendini korumasından çok binadaki insanların güvenliğini önceler.

Aksiyal ve Radyal Fan Uygulamaları

Duman tahliye sistemlerinde iki temel fan tipi kullanılır. Aksiyal (eksenel) fanlar, havayı mil ekseni boyunca iterek yüksek debi sağlar ve genellikle tünel, otopark ve kanal uygulamalarında tercih edilir. Radyal (santrifüj) fanlar ise daha yüksek basınç gerektiren uzun kanallı sistemlerde kullanılır. Motor; fan tipine, istenen debi ve basınç değerlerine göre seçilir.

  • Aksiyal fan: yüksek debi, düşük basınç; otopark ve tünel.
  • Radyal fan: yüksek basınç; uzun kanal ve baca sistemleri.

Koruma Sınıfı ve Montaj

Duman tahliye motorları genellikle IP55 ve üzeri koruma sınıfında tedarik edilir; çatı ve dış mekân montajlarında daha yüksek koruma gerekebilir. Bağlantı tipi fan tasarımına göre B3 ayaklı, B5 veya B14 flanşlı olabilir. Doğru montaj yönü, fanın hava akış yönüyle uyumlu olmalı; titreşim ve gürültü, uygun rulman ve dengeli rotorla en aza indirilmelidir. Motorun yağmur, kar ve dış hava koşullarından korunması da uzun süreli güvenilirlik için önemlidir.

Güç, Devir ve Kontrol

Duman tahliye fanlarında genellikle 2 veya 4 kutuplu motorlar kullanılır; tünel ve otopark gibi büyük hacimlerde yüksek güçlü motorlar gerekir. Bazı sistemlerde çift devirli (iki hızlı) motorlar kullanılarak normal havalandırmada düşük devir, yangın anında yüksek devir elde edilir. Yangın senaryosunda motorların doğrudan şebekeden ve frekans invertörünü bypass ederek beslenmesi tercih edilir; çünkü amaç, ne olursa olsun fanın çalışmaya devam etmesidir. Besleme kabloları da yangına dayanıklı tipte seçilerek sistemin yangın boyunca beslenmesi güvence altına alınır.

Kullanım Alanları ve Yapı Tipleri

Duman tahliye motorları, can güvenliğinin öncelikli olduğu birçok yapı tipinde zorunludur. Kapalı otoparklarda egzoz gazı ve yangın dumanının tahliyesi; alışveriş merkezleri ve atriyumlu binalarda büyük hacimlerin dumandan arındırılması; tünellerde uzun mesafeli hava hareketinin sağlanması; yüksek katlı binalarda merdiven kovalarının basınçlandırılması bu motorlarla gerçekleştirilir. Her yapı tipinin kendine özgü debi, basınç ve sıcaklık dayanımı gereksinimi vardır; bu nedenle motor, projedeki yangın senaryosuna göre özel olarak boyutlandırılır.

Standartlar ve Yönetmelik Uyumu

Duman tahliye sistemleri, Binaların Yangından Korunması Hakkında Yönetmelik ve EN 12101 serisi standartlar çerçevesinde tasarlanır. Motor ve fanın istenen sıcaklık sınıfında sertifikalı olması, denetimlerde belgelenmesi gereken bir zorunluluktur. Bu nedenle ürün seçilirken yalnızca güç ve debi değil, sertifika ve sıcaklık dayanım sınıfı da titizlikle kontrol edilmelidir. Uygun belgeye sahip olmayan bir motor, sistem onayını ve dolayısıyla yapının kullanım iznini riske atar.

Bakım ve Periyodik Test

Duman tahliye sistemleri yılda yalnızca birkaç saniye çalışacak olsa bile her zaman hazır olmalıdır. Bu nedenle periyodik test ve bakım, can güvenliği açısından zorunludur. Düzenli olarak motorun dönüş yönü, rulman durumu, bağlantı sıkılıkları ve fan kanat temizliği kontrol edilmelidir. Hazırda bekleyen ancak kritik anda devreye girecek bu motorlarda, yedek parça temini ve hızlı servis erişimi de önemli bir kriterdir. Uzun süre çalışmadan bekleyen motorlarda rulman gresinin sertleşmemesi için belirli aralıklarla test çalıştırması yapılması önerilir.

Çift İşlevli Sistemler ve Enerji Verimliliği

Birçok modern yapıda duman tahliye fanları çift işlevli olarak tasarlanır. Normal koşullarda otopark veya kapalı hacimlerin günlük havalandırmasını düşük devirde sağlarken, yangın anında yüksek devire geçerek duman tahliye görevini üstlenir. Bu amaçla çift devirli (Dahlander) motorlar veya frekans invertörü ile kontrol edilen sistemler kullanılır. Günlük havalandırma kademesinde verimli çalışma, işletme maliyetini düşürürken; yangın kademesinde tam kapasiteye geçiş, can güvenliğini güvence altına alır. Bu denge, sistemin hem ekonomik hem güvenli olmasını sağlar.

Doğru Duman Tahliye Motorunu Tedarik Etmek

Duman tahliye motoru seçimi; yapının yangın senaryosu, gerekli sıcaklık sınıfı (F300/F400), fan tipi ve istenen debi-basınç değerleriyle birlikte yapılmalıdır. İzmir merkezli olarak duman tahliye uygulamalarına uygun yüksek sıcaklık dayanımlı motorlar dahil geniş bir yelpazede elektrik motoru tedarik ediyor; projenizin gerektirdiği sınıf ve güçte doğru çözümü birlikte belirliyoruz. Ürün ve teknik destek için DRG Motor ile iletişime geçebilirsiniz.
