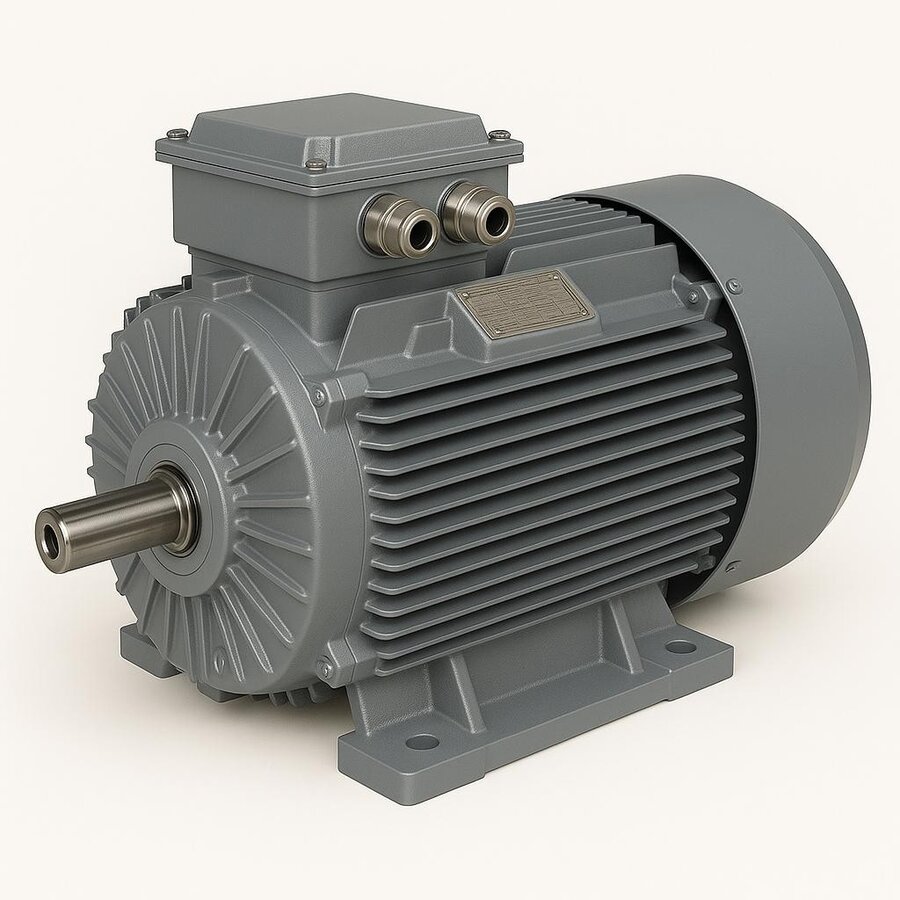

IE3 ve IE4, IEC 60034-30-1 standardının tanımladığı iki üst verim sınıfıdır ve DRG Motor olarak tedarik ettiğimiz ürün gamının omurgasını oluşturur. Her iki sınıf da düşük kayıpla çalışır; ancak doğru tercih, uygulamanın çalışma süresine, yük profiline ve enerji maliyetine bağlı olarak değişir. Bu yazıda iki sınıf arasındaki farkları, teknik özellikleri ve hangi durumda hangisinin daha uygun olduğunu ayrıntılı biçimde ele alıyoruz.

Verim Sınıflarının Anlamı

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar derecelendirir. IE3 "Premium", IE4 ise "Süper Premium" verim seviyesine karşılık gelir. Rakam büyüdükçe aynı mekanik güç daha az elektriksel kayıpla üretilir. IE3, birçok güç kademesinde yasal asgari eşik olurken, IE4 bir adım öteye geçerek özellikle uzun çalışma saatlerine sahip uygulamalarda ek tasarruf sunar.

  • IE3: Premium verim, geniş uygulama yelpazesi için dengeli tercih.
  • IE4: Süper Premium verim, sürekli ve ağır kullanımda en düşük enerji maliyeti.
  • Aradaki verim farkı tipik olarak güce göre yüzde 1 ila 2 puan arasındadır.

Verimin Nereden Geldiği: Kayıp Türleri

Bir asenkron motordaki kayıplar dört ana grupta toplanır ve verim sınıfı yükseldikçe bu kayıpların her biri ayrı ayrı azaltılır. Bakır kayıpları sargı dirençlerinden, demir kayıpları sac paketindeki histerezis ve fuko akımlarından, mekanik kayıplar rulman sürtünmesi ile fan direncinden, ek kayıplar ise kaçak manyetik akıdan doğar. IE4 motorlarda daha ince ve düşük kayıplı silisli sac, artırılmış bakır kesiti ve optimize edilmiş oluk geometrisi sayesinde bu kayıpların toplamı belirgin biçimde düşürülür. Sonuçta motor aynı mili döndürürken şebekeden daha az güç çeker ve daha az ısınır.

IE3 ve IE4 Arasındaki Teknik Farklar

IE4 motorlar, daha düşük kayıp için daha kaliteli silisli sac, artırılmış bakır kesiti ve optimize edilmiş manyetik tasarım kullanır. Bu, motorun aynı güçte biraz daha ağır ve maliyetli olmasına yol açar; ancak ömür boyu enerji tüketimi düşer. IE3 ise daha geniş stok bulunurluğu ve uygun ilk maliyetiyle çoğu standart uygulama için yeterli verimi sağlar. İki sınıf arasındaki seçim, çoğunlukla yıllık çalışma saatine bakılarak yapılır.

Kutup Sayısı ve Devir Seçenekleri

Tedarik ettiğimiz IE3 ve IE4 motorlar farklı kutup sayılarıyla sunulur. 50 Hz şebekede 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d senkron devirde döner; gerçek devir kayma nedeniyle biraz altındadır. Yüksek devirli fan ve kompresörlerde 2 kutup, pompa ve konveyörlerde 4 kutup, ağır yüklü düşük devir uygulamalarında 6 kutup tercih edilir.

Güç Aralığı ve Gövde Yapısı

Ürün gamı tipik olarak 0,55 kW'tan 355 kW'a kadar geniş bir aralığı kapsar. Küçük ve orta güçlerde hafif ve iyi soğuyan alüminyum gövde tercih edilebilirken, ağır sanayi ve titreşimli uygulamalarda mekanik dayanımı yüksek pik döküm gövde öne çıkar. Her iki gövde tipi de farklı güç kademelerinde temin edilebilir.

Yalıtım, Koruma ve Çalışma Sınıfı

Tedarik ettiğimiz IE3 ve IE4 motorlar F sınıfı yalıtıma (155 °C) ve IP55 koruma derecesine sahiptir. IP55, toza karşı korumayı ve su püskürtmesine dayanımı ifade eder. Çalışma rejimi çoğunlukla S1, yani sabit yükte sürekli çalışmadır. Standart besleme değeri 400V / 50 Hz'dir.

  • F sınıfı yalıtım: yüksek sıcaklıkta uzun sargı ömrü.
  • IP55: zararlı toz birikimini sınırlar ve yan taraftan gelen su huzmesine dayanır.
  • S1: kesintisiz sürekli çalışma rejimi.

Montaj Tipleri

Motorlar B3 ayaklı, B5 büyük flanşlı ve B14 küçük flanşlı montaj biçimleriyle sunulur. Ayaklı gövde zemine cıvatalanırken, flanşlı gövdeler doğrudan pompa veya redüktöre bağlanır. Doğru montaj tipinin seçimi, motorun tahrik edeceği makineyle hizalama ve titreşim açısından önemlidir; yanlış seçim erken rulman aşınmasına yol açabilir.

Hangi Uygulamada Hangi Sınıf

Yılda birkaç yüz saat çalışan, kesintili kullanılan tahriklerde IE3 genellikle en ekonomik tercihtir. Buna karşılık yılda 4000 saatin üzerinde, sürekli ve sabit yükle dönen pompa, fan ve kompresör uygulamalarında IE4'ün sağladığı ek verim, fiyat farkını kısa sürede geri kazandırır. Karar verirken yük profili, çalışma saati ve enerji birim maliyeti birlikte değerlendirilmelidir.

Enerji Tasarrufu Örneği

30 kW'lık bir motorun yılda 6000 saat çalıştığını ve IE3'ten IE4'e geçişle verimin yüzde 1 arttığını varsayalım. Yıllık kayıp azalması yaklaşık 30 kW × 0,01 × 6000 saat ≈ 1800 kWh düzeyindedir. Sürekli çalışan ağır uygulamalarda bu fark, IE4'ün ek maliyetini birkaç yıl içinde geri kazandırır ve sonrasında net kazanca dönüşür.

Daha Az Isınma, Daha Uzun Ömür

Yüksek verimin görünmeyen bir faydası da ısıl davranıştır. IE4 bir motor, aynı yükte IE3 muadiline göre daha az kayıp ürettiği için sargı sıcaklığı birkaç derece daha düşük seyreder. Sargı yalıtımının ömrü sıcaklıkla ters orantılı olduğundan, her 10 °C'lik düşüş yalıtım ömrünü kabaca iki katına çıkarır. Bu nedenle daha verimli motor yalnızca enerji faturasını değil, bakım aralıklarını ve arıza sıklığını da olumlu etkiler. Düşük sıcaklık aynı zamanda rulman gresinin daha uzun süre özelliğini korumasını sağlar.

Sürücü ve Frekans İnverteriyle Kullanım

IE3 ve IE4 motorlar, değişken hız sürücüsü (frekans inverteri) ile birlikte kullanıldığında enerji tasarrufu daha da artar. Pompa ve fan gibi kuadratik yük karakterine sahip uygulamalarda devir bir miktar düşürüldüğünde harcanan güç katlanarak azalır; bu nedenle yüksek verimli motor ile sürücü kombinasyonu birbirini tamamlar. Sürücülü uygulamalarda motorun düşük devirde dahi yeterli soğumayı sağlaması için harici fan veya uygun yalıtım sınıfı tercih edilmesi önerilir. F sınıfı yalıtım, sürücülü çalışmanın getirdiği ek ısıl yüke karşı emniyet payı sunar.

Etiket Bilgileri Nasıl Okunur

Bir IE3 veya IE4 motoru doğru kullanmak için anma etiketindeki değerleri okuyabilmek gerekir. Etiket üzerinde anma gücü (kW), anma devri (d/d), anma akımı (A), gerilim ve bağlantı (örneğin 400V Δ), güç katsayısı (cosφ), verim değeri (yüzde olarak), koruma sınıfı (IP55), yalıtım sınıfı (F) ve çalışma rejimi (S1) yer alır. Verim sınıfı çoğunlukla IE3 veya IE4 olarak ayrıca belirtilir. Bu değerler, hem koruma elemanlarının doğru boyutlandırılması hem de motorun beklenen performansı sağlayıp sağlamadığının kontrolü için referans alınır. Etiketteki devir değeri senkron hızın biraz altındaysa bu normaldir ve kaymadan kaynaklanır.

Doğru Tercih İçin Destek

IE3 ve IE4 arasında karar verirken güç, devir, montaj tipi, ortam koşulları ve özellikle yıllık çalışma saati birlikte değerlendirilmelidir. Aşırı büyük seçilen motor düşük yükte verimsiz çalışır, yetersiz seçilen motor ise aşırı ısınarak erken arızalanır; bu yüzden gerçek yük profili doğru belirlenmelidir. Uygulamanıza en uygun verim sınıfını ve güç kademesini belirlemek için DRG Motor ürün gamından teknik destek alabilir, ihtiyacınıza uygun modeli tedarik edebilirsiniz.
