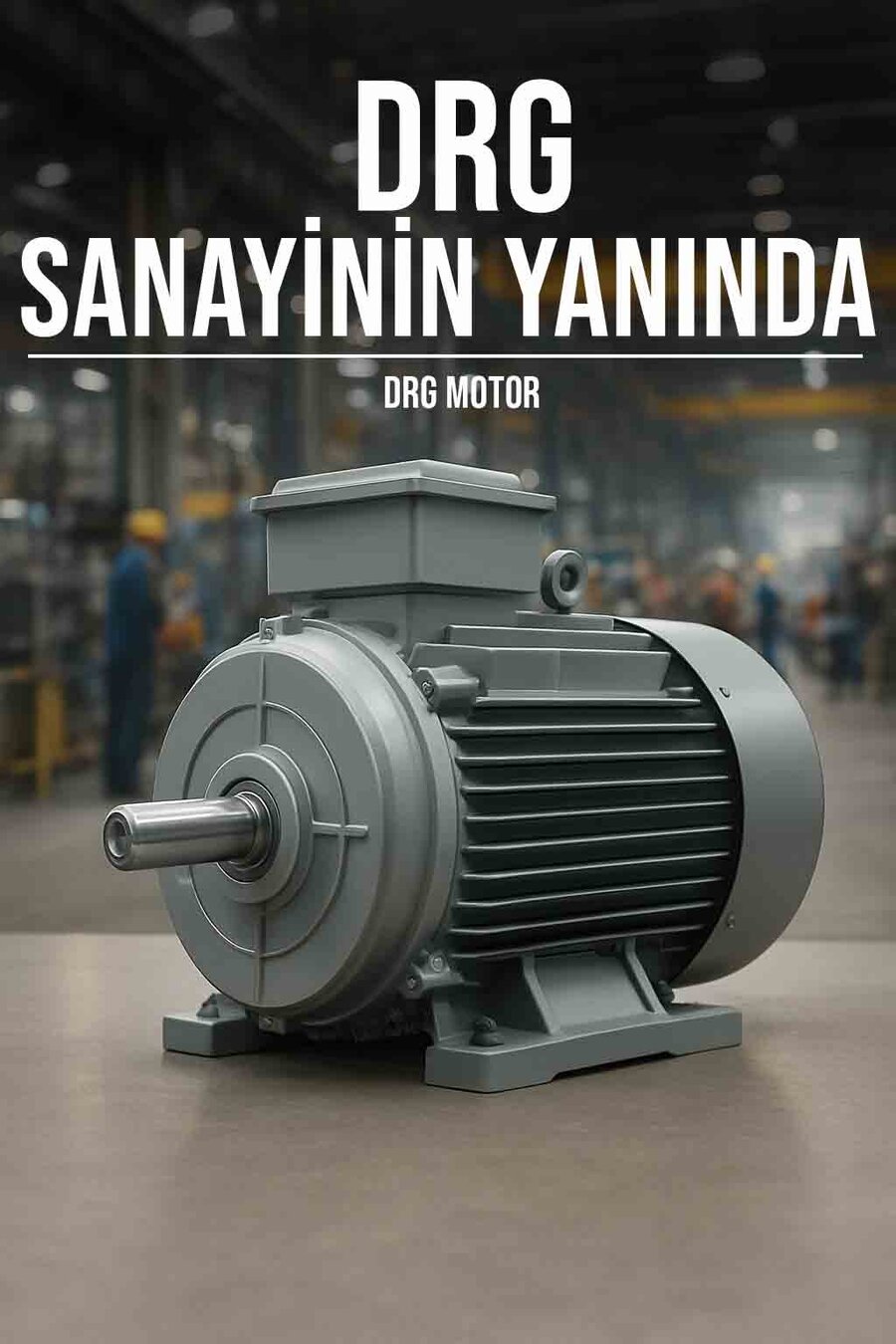

Üç kilovat gücünde ve 3000 devir/dakikalık iki kutuplu yapısıyla bu elektrik motoru, orta ölçekli yüksek devirli tahriklerin temel taşıdır. Kompakt gövdesine rağmen kompresör, santrifüj pompa ve orta hacimli fan sistemlerini güvenle çevirir. İzmir merkezli tedarik ağımızla bu güç bandındaki motorları stoktan ve kısa teslim süreleriyle sahaya ulaştırıyoruz.

3 kW 2 Kutup Motorun Teknik Profili

İki kutuplu (2p=2) tasarım, 50 Hz şebekede senkron hızı 3000 d/d olarak belirler; kayma nedeniyle yük altındaki gerçek hız yaklaşık 2880-2910 d/d olur. 3 kW yaklaşık 4 beygir güce karşılık gelir ve 1,1 kW gibi küçük güçlerin yetersiz kaldığı, ancak 5,5 kW ve üzerinin gereksiz olduğu uygulama aralığını doldurur.

  • Anma gücü: 3 kW (~4 HP)
  • Kutup sayısı: 2 — senkron hız 3000 d/d
  • Anma torku: yaklaşık 9,8 Nm
  • Besleme: 400 V / 50 Hz trifaze
  • Çalışma rejimi: S1 sürekli
  • Koruma: IP55, yalıtım F sınıfı

3 kW Gücün Uygulamadaki Yeri

3 kW 3000 d/d kombinasyonu, akışkan tahriklerinde özellikle değerlidir. Santrifüj pompa ve kompresörlerde yüksek devir, küçük çark veya silindir hacmiyle yüksek debi ve basınç sağlar. Bu da daha küçük, daha hafif ekipmanla aynı işin görülmesi anlamına gelir. Kompresör uygulamalarında yüksek devirli motorun düzgün tork üretmesi, basınç dalgalanmalarını azaltır ve sistemin daha kararlı çalışmasını sağlar.

Gövde, Soğutma ve Yapısal Sağlamlık

Gövde GG20/GG25 pik döküm malzemeden üretildiğinde darbe, titreşim ve sürekli yük altında üstün dayanıklılık gösterir. Pik döküm gövdenin kütlesel ataleti, 3000 d/d gibi yüksek devirlerde mekanik titreşimi sönümler. Gövde üzerindeki soğutma kanatları ile şaft ucundaki fan, IC411 kendinden soğutma düzeninde sargı ısısını dengede tutar. Hafiflik gereken montajlarda alüminyum gövde alternatifi de mevcuttur.

Bakır Sargı, Rotor ve Yalıtım

Sargılar yüksek saflıkta elektrolitik bakırdan üretilir ve vakum emprenye ile yalıtılır; F sınıfı yalıtım malzemesi 155 °C'ye kadar termal dayanım sağlar. Sincap kafesli rotorun düşük kayıplı tasarımı, yüksek devirde verimli tork aktarımı sunar. Yüksek sıcaklığa dayanıklı gresle yağlanmış rulmanlar ve çift dudaklı keçeler, toz ve nemi dışarıda tutarak uzun rulman ömrü sağlar.

Titreşim Kontrolü ve Çalışma Sessizliği

3000 d/d'de denge kalitesi performansı doğrudan etkiler. Rotor G 2.5 balans sınıfında dengelendiğinde, ISO 10816'ya göre titreşim seviyesi 1,8 mm/s ve altında kalır. Bu, kompresör ve pompa gruplarında hem rulman ömrünü uzatır hem de bağlı boru ve bağlantı elemanlarındaki yorulmayı azaltır. Sargı sıcaklığı 110 °C, rulman sıcaklığı 80 °C sınırları içinde tasarlanır ve opsiyonel PTC/PT100 sensörlerle izlenebilir.

Verimlilik Sınıfları ve Enerji Hesabı

Verim sınıfları IEC 60034-30-1 ile IE1'den IE5'e derecelendirilir. 3 kW sürekli çalışan bir motorda verim sınıfının önemi büyüktür: IE3 yerine IE2 seçmek, yıl boyunca fazladan kilovatsaatlerce kayıp demektir. Örneğin verim yüzde 85,5'ten yüzde 87,7'ye çıktığında, tam yükte çekilen güç yaklaşık 90 W azalır; günde 12 saat çalışan bir motorda bu yılda yaklaşık 400 kWh tasarruf eder. IE3 elektrik motorları bu güç bandında çoğu uygulama için önerilen verim seviyesidir.

Frekans İnvertörü ve Hız Ayarı

3 kW motor, frekans konvertörüyle (VFD) tam uyumlu çalışır. Kompresör ve pompa uygulamalarında devri ihtiyaca göre ayarlamak, afinite yasaları gereği güç tüketiminde büyük tasarruf sağlar. İnvertörlü çalışmada şaft yataklama akımlarına karşı önlem ve düşük devirde yeterli soğutma için zorlanmış fan, sistem ömrünü korur.

Montaj Tipleri ve Tipik Kullanım

Motor B3 (ayaklı), B5 (büyük flanşlı) ve B14 (küçük flanşlı) montaj seçenekleriyle sunulur; klemens kutusu konumu uygulamaya göre belirlenir. Başlıca kullanım alanları:

  • Hava ünitesi tahriki: atölye basınçlı hava şebekesini besleyen kompresör grubu
  • Santrifüj su pompaları ve hidrofor grupları
  • Orta hacimli fan ve havalandırma üniteleri
  • Orta ölçekli konveyör hatları
  • Paketleme, ambalaj ve makine tahrikleri

Doğru Konfigürasyonu Belirlemek

3 kW 3000 d/d motoru seçerken yükün karakteri, kalkış sıklığı, istenen verim sınıfı ve ortam sıcaklığı birlikte değerlendirilmelidir. Kompresör ve pompa odaklı projeleriniz için en uygun montaj tipi ve opsiyon paketini birlikte belirleyebiliriz. Bu güç bandındaki tüm modelleri, termik sensör ve enkoder opsiyonlarıyla birlikte DRG Motor üzerinden hızlı temin koşullarıyla tedarik ediyoruz.

Asenkron Çalışma İlkesi ve Tork Üretimi

3 kW motor, sincap kafesli asenkron prensibiyle çalışır. Statora uygulanan trifaze gerilim döner manyetik alan oluşturur ve bu alan rotor çubuklarında akım indükleyerek tork üretir. Rotorun alandan geri kalması (kayma), tork üretiminin fiziksel koşuludur ve 3000 d/d sınıfında genellikle yüzde 3-4 düzeyindedir. Fırça ve kolektör içermeyen bu yapı, motoru bakım açısından oldukça güvenilir kılar. Asenkron AC motorlar, sade yapıları ve dayanıklılıkları nedeniyle kompresör ve pompa tahriklerinde standart çözümdür.

Devreye Alma ve Periyodik Bakım

3 kW motorun verimli ve uzun ömürlü çalışması doğru devreye alma ve bakımla mümkündür. İlk çalıştırmadan önce yalıtım direnci ölçülmeli, dönüş yönü doğrulanmalı ve termik koruma ayarları motorun anma akımına göre yapılmalıdır. Çalışma sırasında titreşim ve sıcaklık takibi, rulman aşınmasını erkenden ortaya çıkarır. Kompresör gibi yüksek kalkış sıklığına sahip uygulamalarda, kalkış akımının motor ve şebeke üzerindeki etkisi göz önünde bulundurulmalı; gerektiğinde yumuşak yol verici veya invertör tercih edilmelidir.

3 kW Motorda Akım, Güç Faktörü ve Koruma

3 kW trifaze bir motorun 400 V şebekede tam yükte çektiği akım yaklaşık 6,2-6,6 A aralığındadır. Güç faktörü genellikle 0,83-0,86 bandında olup, küçük güçlere kıyasla daha verimli bir şebeke kullanımı sağlar. Kompresör gibi sık kalkışlı uygulamalarda kalkış akımı anma akımının 6-7 katına çıkabildiğinden, besleme kablosu ve koruma elemanı bu darbeye göre seçilmelidir. Motor koruma rölesi, hem kalkış sırasındaki ani akıma takılmamalı hem de uzun süreli aşırı yüklenmede sargıyı koruyacak biçimde motorun anma akımına ayarlanmalıdır. Faz kaybı koruması, trifaze motorlarda bir fazın kopması durumunda sargının kısa sürede yanmasını önlediği için özellikle önemlidir.

  • Tam yük akımı: yaklaşık 6,4 A (400 V)
  • Güç faktörü: 0,83-0,86
  • Kalkış akımı: anma akımının 6-7 katı
  • Önerilen koruma: faz koruma + termik aşırı yük rölesi

Kompresör Uygulamasında Kalkış Yöntemi Seçimi

3 kW motor, kompresör tahriklerinde sık karşılaşılan bir güç değeridir ve burada kalkış yöntemi sistemin ömrünü doğrudan etkiler. Pistonlu kompresörlerde yük altında kalkış zor olabildiğinden, basınç boşaltma valfi ile motorun yüksüz kalkması sağlanır. Sık devreye girip çıkan kompresörlerde doğrudan yol verme yerine yumuşak yol verici kullanmak, hem kalkış darbesini azaltır hem de kayışlarda ve bağlantılarda yorulmayı geciktirir. Santrifüj pompalarda ise yük devirle birlikte arttığından genellikle doğrudan yol verme yeterli olur. Uygulamanın kalkış sıklığı ve yük karakteri bilindiğinde, en uygun yol verme yöntemi ve koruma şeması birlikte belirlenebilir.
