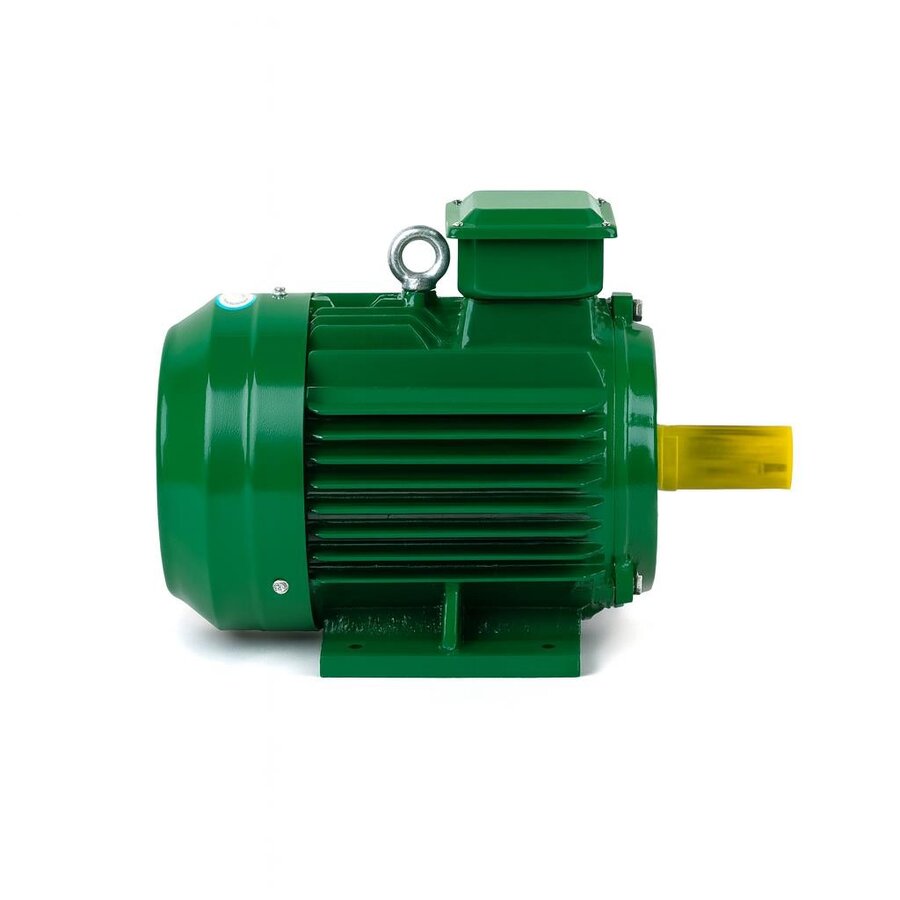

11 kW gücünde, 3000 d/d devirli bir elektrik motoru; iki kutuplu sargı yapısıyla 50 Hz şebekede en yüksek senkron hıza ulaşan asenkron sınıfa girer. Bu güç-devir kombinasyonu, akışın ve basıncın hızla yükselmesi gereken pompa, kompresör ve radyal fan uygulamalarında belirgin avantaj sağlar. Aşağıda bu motorun teknik yapısını, seçim kriterlerini ve sahadaki davranışını ayrıntılı biçimde inceliyoruz.

İki Kutuplu Yapı ve 3000 d/d Senkron Hız

Senkron hız, şebeke frekansı ile kutup sayısının doğrudan bir fonksiyonudur. 50 Hz şebekede iki kutuplu bir sargı 3000 d/d, dört kutup 1500 d/d, altı kutup ise 1000 d/d senkron hız üretir. İki kutuplu yapının tercih edilmesinin nedeni, yüke en yüksek devri en küçük gövde ölçüsüyle aktarabilmesidir. Gerçek çalışmada rotor, döner manyetik alanın biraz gerisinde döner; bu fark kaymadır ve tam yükte tipik olarak yüzde 2-4 aralığındadır. Dolayısıyla etiket üzerindeki anma devri çoğunlukla 2900 d/d civarında belirtilir.

11 kW Güç Sınıfının Anlamı

11 kW, üç fazlı motor kataloglarında orta-üst segmentte yer alan, IEC standart eksen yüksekliği 160M gövdeye karşılık gelen yaygın bir güç değeridir. 400 V şebekede yaklaşık 21-22 A anma akımı çeker. Bu güç seviyesi, küçük tesisat pompalarının üzerinde fakat ağır kırıcı tahriklerinin altında kalan, sürekli ve dengeli yük çeken makineler için idealdir. Anma momenti 3000 d/d'de görece düşük olduğundan, yüksek tork yerine yüksek akış gerektiren işlerde tam verimle çalışır.

Verim Sınıfı, Yalıtım ve Koruma

Bu sınıf motorlar IEC 60034-30-1 kapsamında IE3 Premium ya da IE4 Süper Premium verim sınıfında tedarik edilebilir. Yüksek devirli ve uzun saatler çalışan uygulamalarda verim sınıfı seçimi, yıllık enerji faturasını doğrudan belirler. Standart donanım şu özellikleri kapsar:

  • IP55 gövde kapalılığı: ikinci hane 5 ile her yönden gelen su jetine, ilk hane 5 ile zararlı toz oturmasına karşı tasarlanmıştır
  • F sınıfı yalıtım: sargının yüksek sıcaklık dayanımı, uzun süreli yüklü çalışmada emniyet payı bırakır
  • S1 çalışma rejimi: durmadan dönen pompa ve fan hatlarında kesintisiz hizmete uygunluk
  • 400 V / 50 Hz üç faz besleme, yıldız-üçgen yolverme imkânı

Yolverme Akımı ve Yıldız-Üçgen Çalıştırma

İki kutuplu 11 kW bir motor doğrudan şebekeye bağlandığında, ilk kalkışta anma akımının yaklaşık altı-yedi katı bir yolverme akımı çeker. Yüksek devirli rotorun ataletini hızla yenmesi gerektiği için bu kalkış darbesi belirgindir ve sigorta atması, gerilim düşmesi gibi sorunlara yol açabilir. Yıldız-üçgen yolverme, motoru önce yıldız bağlayarak kalkış akımını üçte birine indirir, devir oturduktan sonra üçgene geçer. Pompa ve fan gibi düşük başlangıç momentiyle kalkan yüklerde bu yöntem sıkça uygulanır. Daha hassas kalkış kontrolü gerektiren hatlarda ise yumuşak yolverici veya frekans invertörü tercih edilir; invertör aynı zamanda devri değiştirerek değişken debili çalışmada ek enerji tasarrufu sağlar.

Yüksek Devirde Balans ve Yatak Seçimi

3000 d/d gibi yüksek dönüş hızlarında rotor balansı ve yatak kalitesi, daha düşük devirli motorlara göre çok daha belirleyicidir. Dengesiz bir rotor, yüksek devirde merkezkaç kuvvetini katlayarak titreşim ve erken yatak aşınması yaratır. Bu nedenle iki kutuplu motorlar dinamik olarak hassas balanslanır ve uygun ön gerilimli, çoğu zaman daha düşük gürültülü yataklarla donatılır. Doğru balans, hem yatak ömrünü uzatır hem de bağlı pompa veya fanın salgısını azaltır.

Soğutma ve Çalışma Sıcaklığı

Yüksek devirli motorların önemli bir avantajı, mil ucundaki fanın da hızlı dönerek gövdeyi etkin soğutmasıdır. IC411 tipi kendinden fanlı soğutmada, 3000 d/d devir gövde üzerindeki kanatçıklardan güçlü bir hava akışı geçirir ve sargı sıcaklığını sınırlar. Buna karşın motor frekans invertörüyle düşük devirlerde sürekli çalıştırılırsa fan da yavaşlar ve soğutma zayıflar; bu durumda harici (zorlanmış) fan eklenmesi gerekebilir. Ortam sıcaklığının 40 °C'yi aştığı veya rakımın 1000 metreyi geçtiği yerlerde anma gücünde düşüş (derating) hesaba katılmalıdır. F sınıfı yalıtımın sağladığı sıcaklık marjı, bu tür zorlu koşullarda emniyet payı bırakır.

Pik Döküm Gövde mi, Alüminyum mu?

Gövde malzemesi seçimi uygulamaya göre değişir. Pik döküm gövde, yüksek devirde oluşan titreşimi sönümleme ve mekanik darbeye dayanım açısından üstündür; ağır sanayi ve dış saha pompalarında öne çıkar. Alüminyum gövde ise hafifliği ve daha iyi ısı dağıtımı nedeniyle taşınabilir ekipman ve havalandırma uygulamalarında tercih edilir. 11 kW seviyesinde her iki seçenek de yaygın olarak bulunur; nem, darbe ve montaj ağırlığı kısıtları tercihi belirler.

Bağlantı Tipleri: B3, B5, B14

Motorun makineye bağlanma biçimi, montaj kolaylığını belirler. B3 ayaklı versiyon zemine veya kaideye cıvatalanır ve kasnak-kayış aktarımında yaygındır. B5 büyük flanşlı tip, pompa gövdesine doğrudan civatalanarak kompakt monoblok grup oluşturur. B14 yüz flanşlı tip ise küçük flanş deliği yapısıyla redüktör ve özel makine gövdelerine uyum sağlar. Aynı 11 kW motor bu üç bağlantı tipinde de tedarik edilebildiğinden, mevcut makinenize göre seçim yapabilirsiniz.

Tipik Kullanım Alanları

11 kW 3000 d/d motor, hızlı akış ve yüksek basınç gerektiren yüklerde sıkça karşımıza çıkar:

  • Bina ve sanayi basınçlandırma santrifüj pompaları
  • Atölye ve tesis havası için vidalı veya pistonlu kompresör grupları
  • Hızlı dönen santrifüj kanatlı fanlar, davlumbaz ve toz emiş aspiratörleri
  • Vakum pompaları ve ayırma üniteleri

Bu yüklerin ortak özelliği, devri yüksek tutarak küçük gövdeyle yüksek hidrolik güç elde etme ihtiyacıdır. Doğru kutup ve güç seçimi, hem enerji tüketimini hem de ekipman ömrünü etkiler. Verim sınıfı konusunda detay için IE3 elektrik motorları içeriğimizi inceleyebilirsiniz.

Doğru Modeli Seçmek ve Temin Etmek

İzmir merkezli tedarikçi DRG Motor, 11 kW 3000 d/d modelini ve 0,55-355 kW aralığındaki diğer üç fazlı motorları farklı verim sınıfı ve bağlantı seçenekleriyle sunar. Seçimi netleştirmek için uygulamanızın istenen akış-basınç değerini, çalışma saatini ve montaj tipini paylaşmanız yeterlidir; bu bilgilerle hem en uygun gövde-verim kombinasyonu belirlenir hem de güncel bir teklif hazırlanır. Diğer güç ve devir seçenekleri için ürün sayfalarımıza göz atabilirsiniz.
