Elektrik motorunun gövdesi yalnızca dış kabuk değildir; stator sargısını çevreleyen, oluşan ısıyı dışarı taşıyan ve motoru çalıştığı makineye bağlayan taşıyıcı iskelettir. Gövdenin malzemesi, soğutma geometrisi ve bağlantı biçimi; motorun nereye, hangi titreşim ve sıcaklık koşulunda monte edileceğini doğrudan belirler. Bu yazıda DRG motorlarında kullanılan gövde malzemelerini, montaj tiplerini ve doğru seçimin motor ömrüne etkisini ayrıntısıyla ele alıyoruz.

Gövdenin Motor İçindeki Görevi

Bir asenkron motorda manyetik alan statorda oluşur, sincap kafesli rotor bu alanı izleyerek tork üreterek döner. Bu sırada bakır ve demir kayıpları ısıya dönüşür. Gövde, sargı paketini mekanik olarak sıkı tutar, rulman yataklarını eksende hizalar ve açığa çıkan ısıyı yüzeyinden atmosfere aktarır. İyi tasarlanmış bir gövde, sargının kalıcı olarak güvenli sıcaklıkta kalmasını sağlayarak yalıtım ömrünü uzatır; zayıf bir gövde ise titreşim ve sıcaklık birikimiyle erken arızaya yol açar.

Pik Döküm Gövde

Pik döküm (cast iron) gövde, yüksek mekanik dayanım ve üstün titreşim sönümlemesiyle ağır sanayinin ilk tercihidir. Taş kırıcılar, değirmenler, yüksek basınçlı pompalar ve kompresörler gibi darbeli ve ağır yüklü uygulamalarda gövdenin esnememesi, hava aralığının sabit kalması ve rulmanların düzgün yüklenmesi açısından kritiktir. Pik döküm bu kararlılığı sağlar. Yüzeyindeki dökme soğutma kaburgaları geniş bir alan oluşturarak ısı transferini artırır. Ağırlığı dezavantaj gibi görünse de, sürekli çalışan sabit tesislerde bu kütle aynı zamanda titreşimi yutarak gürültüyü düşürür.

Alüminyum Gövde

Alüminyum gövde, pik dökümün yaklaşık üçte biri ağırlığındadır ve ısıyı daha hızlı iletir. Bu nedenle fan, havalandırma, küçük pompa ve sık taşınan veya elle konumlandırılan makinelerde avantaj sağlar. Daha düşük güç bantlarında (genellikle 0,55 kW'tan başlayıp orta güçlere kadar) alüminyum gövde montaj kolaylığı ve hızlı soğuma sunar. Ancak çok darbeli ve titreşimli ortamlarda pik dökümün mekanik dayanımına ulaşamaz; bu yüzden uygulamanın yük karakteri malzeme seçiminde belirleyicidir.

Montaj Tipleri: B3, B5, B14

Gövdenin bağlantı biçimi, motorun makineye nasıl monte edileceğini tanımlar:

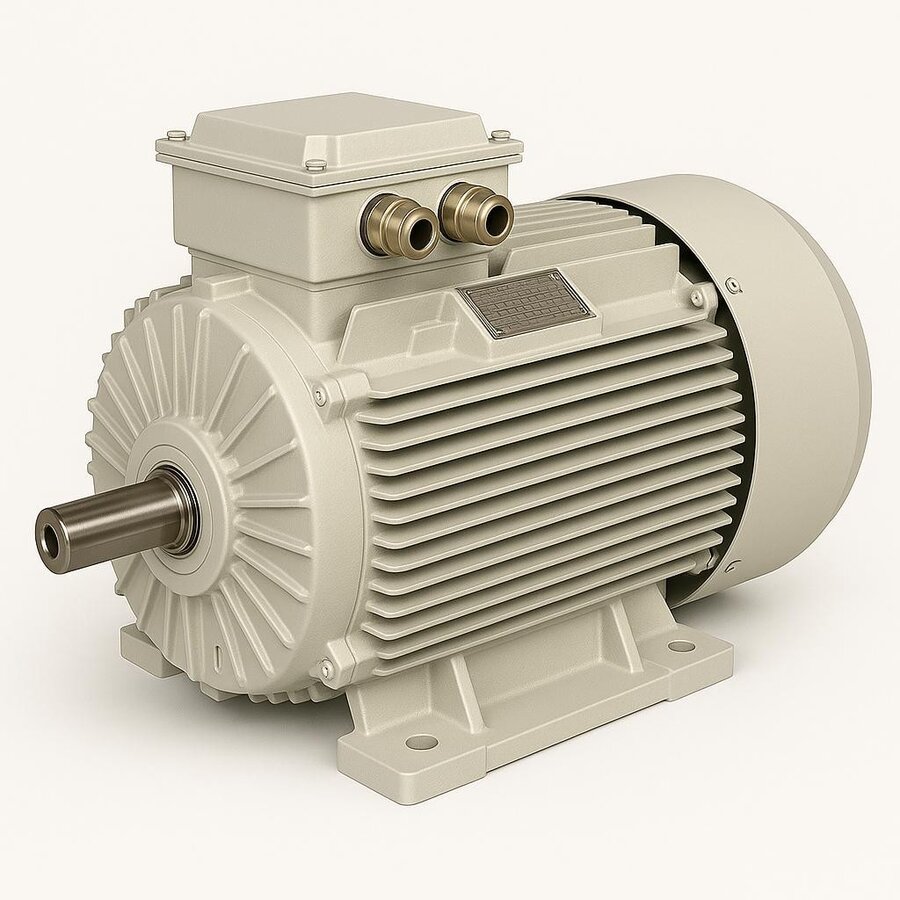

  • B3 (ayaklı): Motor, gövdedeki ayaklardan zemine veya şaseye cıvatalarla sabitlenir. En yaygın tiptir; konveyör, fan ve genel tahriklerde kullanılır.
  • B5 (büyük flanşlı): Motor, ön kapaktaki delikli büyük flanşla doğrudan pompa gövdesine veya redüktöre bağlanır; ara kaplin ihtiyacını azaltır.
  • B14 (yüzlü/küçük flanşlı): Küçük delikli yüz flanşıyla kompakt makinelere yer kazandırarak monte edilir; küçük pompa ve makine tahriklerinde tercih edilir.

Aynı motor çoğu zaman B3, B5 ve B14 varyantlarında temin edilebilir; doğru tip, motorun bağlanacağı makinenin arayüzüne göre seçilir.

Koruma Sınıfı ve Gövde İlişkisi

Gövde tasarımı koruma derecesini de belirler. IP55 sınıfı gövdeler toza ve her yönden gelen su sıçramasına karşı korur; bu derece, tozlu un fabrikalarından açık alan pompa istasyonlarına kadar geniş bir sanayi yelpazesinin standardıdır. Klemens kutusunun sızdırmazlığı, mil tarafındaki keçe ve kapakların oturması gövdenin bütünlüğüyle sağlanır. Doğru koruma sınıfı seçilmediğinde, nem ve toz sargıya ulaşarak yalıtımı zamanla zayıflatır.

Soğutma ve Yalıtım Sınıfı

Standart yüzeyden soğutmalı (IC411) motorlarda mil ucundaki fan, kapağın yönlendirdiği havayı gövde kaburgaları boyunca üfler. Bu kaburgaların yüzey alanı ne kadar genişse ısı atımı o kadar etkilidir. F sınıfı yalıtım 155 °C'ye kadar dayanır; ancak pratikte motorlar bu sınırın altında, B sınıfı sıcaklık artışıyla (yaklaşık 80 K) çalıştırılarak yalıtıma güvenlik payı bırakılır. Gövdenin ısıyı verimli atması, sargının bu güvenli bantta kalmasını ve dolayısıyla motorun uzun ömürlü olmasını sağlar.

Verim Sınıfı ve Gövde Boyutu

IEC 60034-30-1'e göre IE3 (Premium), IE4 (Süper Premium) ve IE5 (Ultra Premium) motorlar daha az kayıpla çalışır; bu da daha az atık ısı demektir. Daha verimli bir motorun gövdesi aynı gücü daha serin tutar, bu da rulman ve yalıtım ömrüne olumlu yansır. Sürekli (S1) rejimde çalışan tesislerde, doğru gövde malzemesiyle yüksek verim sınıfının birleşmesi hem enerji giderini hem bakım sıklığını düşürür. Verim sınıfları hakkında daha ayrıntılı bilgi için IE3 elektrik motorları içeriğimizi inceleyebilirsiniz.

Çalışma Rejimi ve Gövde Yükü

Motorların çoğu sanayi uygulamasında S1 sürekli çalışma rejiminde döner; yani anma yükünde, sıcaklığı dengeye gelene kadar kesintisiz çalışır. Bu rejimde gövdenin ısıyı kararlı biçimde atması, sargı sıcaklığının güvenli bantta kalması için belirleyicidir. Sık duran-kalkan (S4 gibi) uygulamalarda ise her kalkışta oluşan yüksek akım ek ısı üretir; bu durumda pik döküm gövdenin termal kütlesi sıcaklık dalgalanmasını yumuşatarak yalıtımı korur. Çalışma rejimi, gövde malzemesi ve boyut seçiminde göz ardı edilmemesi gereken bir ölçüttür.

Gövde Boyutu ve Standart Mil Yükseklikleri

Elektrik motorları, mil ekseninin zemine olan yüksekliğini ifade eden standart gövde boyutlarıyla (örneğin 80, 90, 112, 132, 160 ve üzeri) tanımlanır. Bu standartlaşma, aynı güç ve devirdeki motorların farklı tedarikçiler arasında mekanik olarak değiştirilebilmesini sağlar. Gövde boyutu büyüdükçe soğutma yüzeyi ve mekanik dayanım artar; bu nedenle yüksek güçlü motorlarda büyük mil yükseklikleri, ısı atımı ve rulman ömrü için avantaj sunar. Doğru gövde boyutu, makinedeki bağlantı arayüzü ve güç ihtiyacıyla birlikte belirlenir.

Titreşim, Gürültü ve Rulman Ömrü

Gövdenin rijitliği, motorun titreşim ve gürültü davranışını doğrudan etkiler. Esneyen bir gövde, hava aralığını bozarak manyetik dengesizlik ve gürültü yaratır; ayrıca rulmanlara düzensiz yük bindirerek ömürlerini kısaltır. Pik döküm gövdenin yüksek kütlesi ve rijitliği titreşimi sönümleyerek hem daha sessiz çalışma hem de uzun rulman ömrü sağlar. Bu nedenle hassas hizalama gerektiren pompa ve kompresör tahriklerinde rijit gövde, uzun vadeli güvenilirliğin temelidir.

Klemens Kutusu ve Bağlantı Esnekliği

Gövdenin üzerindeki klemens (bağlantı) kutusu, motorun şebekeye bağlandığı ve yıldız ya da üçgen bağlantının yapıldığı noktadır. Kutunun konumu ve yön değiştirebilmesi, motorun sahada kablolama açısından farklı yerlere uyum sağlamasını kolaylaştırır. Sızdırmaz bir klemens kutusu, IP55 korumanın bütünlüğü için gövdenin ayrılmaz parçasıdır; gevşek veya hatalı bağlantı hem ısınmaya hem de koruma sınıfının bozulmasına yol açar. Bu nedenle gövde seçiminde klemens kutusunun konumu ve sızdırmazlığı da dikkate alınmalıdır.

Gövde Malzemesinin Ömür Boyu Maliyete Etkisi

Gövde seçimi, motorun yalnızca ilk fiyatını değil, ömür boyu maliyetini de etkiler. Doğru malzeme ve koruma sınıfı, arıza ve duruşları azaltarak toplam sahip olma maliyetini düşürür. Ağır ve titreşimli bir uygulamada ucuz diye hafif gövde seçmek, erken rulman ve yalıtım arızalarıyla sonuçlanabilir; tersine, hafif bir uygulamada gereksiz yere ağır gövde seçmek montaj ve taşıma maliyetini artırır. Uygulamanın gerçek koşullarına uygun gövde, hem ilk yatırımı hem işletme giderini dengeler.

Uygulamaya Doğru Gövdeyi Belirlemek

Doğru gövde seçimi motorun ömrünü, bakım aralığını ve sessiz çalışmasını birlikte belirler. Ağır ve darbeli yüklerde pik döküm, hafif ve hareketli uygulamalarda alüminyum öne çıkar; bağlantı tipi ise makinenin arayüzüne göre B3, B5 veya B14 olarak seçilir. DRG Motor, İzmir merkezli tedarikiyle 0,55–355 kW aralığında pik döküm ve alüminyum gövdeleri farklı bağlantı seçenekleriyle sunar. Uygulamanızın gücünü, devrini ve montaj biçimini paylaştığınızda, koşullarınıza en uygun gövdeyi birlikte belirleyip kısa sürede tedarik edebiliriz. Ürün gamımızın tamamına ana sayfamızdan ulaşabilirsiniz.
