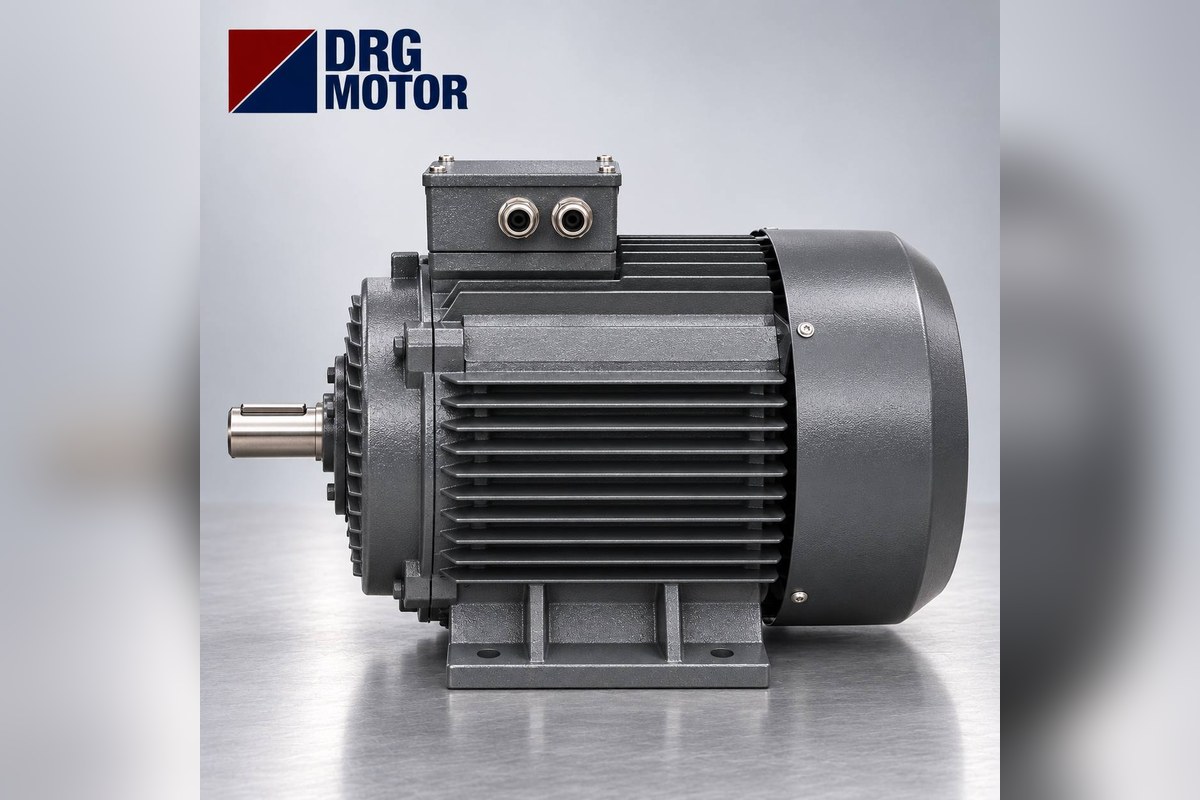

Dişli Pompa Elektrik Motoru: Akışkan Kıvamına Göre Güç ve Devir Seçimi

Dişli pompa motoru akışkanın kıvamına göre iki adımda seçilir: önce devir — ince yağ ve mazot gibi akışkanlarda 4 kutuplu motor devri, koyu ürünlerde 6 kutuplu motor ya da redüktörle birkaç yüz d/d — sonra güç, P = Q × p / (600 × η) formülüyle ve basınç olarak çalışma basıncı değil emniyet valfinin açma basıncı alınarak. Örneğin 40 cm³/dev bir dişli pompa 12 bar valf basıncında ince yağı 1445 d/d'da basarken 1,44 kW ister ve 1,5 kW'lık DRG-90L-4 ile çalışır; aynı pompa koyu bir ürünü 6 kutuplu DRG-90L-6 ile 945 d/d'da basar.

Dişli pompa pozitif deplasmanlı bir pompadır: her devirde sabit bir hacim basar, basıncı ise hat direnci belirler. Bu yüzden santrifüj pompadaki "devir düşerse güç kübüyle düşer" kuralı burada geçmez; moment basınçla orantılıdır ve devir düşse de motor aynı momenti vermek zorundadır. Bağlantıyı yetkili elektrikçi yapmalıdır. Modelleri ve güncel fiyatları Elektrik Motoru Online Satın Al sayfasındaki 120 model arasında görebilirsiniz.

Dişli pompa motorunda en sık yapılan 3 hata

1. Gücü çalışma basıncıyla hesaplamak: Hat tıkandığında ya da vana kapandığında basınç emniyet valfinin açma değerine çıkar. Motor bu basınçta pompanın momentini karşılayamıyorsa termik atar ya da durur.
2. Koyu ürünü yüksek devirde basmak: Viskozite yükseldikçe pompa dişlerin arasını dolduramaz (emiş kavitasyonu), debi düşer, gürültü ve aşınma artar. Çözüm motor gücünü artırmak değil devri düşürmektir.
3. Soğuk kalkışı hesaba katmamak: Yağ, bitüm, glikoz gibi akışkanlar soğukken çok daha koyudur. Sabah ilk kalkışta moment ihtiyacı çalışma sıcaklığındakinin birkaç katı olabilir; motorun kalkış momenti ve ısıtma düzeni buna göre düşünülmelidir.

Akışkan kıvamı devri nasıl belirler?

Dişli pompada debi doğrudan devirle orantılıdır: Q (l/dk) = V (cm³/dev) × n (d/d) / 1000. Ancak pompanın dişler arasındaki boşluğu her devirde doldurabilmesi için akışkanın emiş tarafında yeterince hızlı akması gerekir. Akışkan koyulaştıkça bu süre uzar, bu yüzden pompa imalatçıları viskoziteye göre izin verilen en yüksek devri katalogda verir. Genel eğilim şöyledir:

Bu tablo bir yön göstericidir; kesin devir sınırı pompanın kendi kataloğundadır. Kıvam yükselip devir düştükçe aynı debi için daha büyük hacimli bir pompa gerekir; motor da aynı basınçta daha yüksek moment vermek zorunda kalır.

Kaç kW motor gerekir? Debi, basınç ve moment hesabı

Dişli pompanın mil gücü için pratik formül:

P (kW) = Q (l/dk) × p (bar) / (600 × η) ve gerekli moment T (Nm) = 9550 × P / n

Burada η pompanın toplam verimidir (pompa verimi); imalatçı değer vermiyorsa örnekte 0,8 varsayılmıştır. Basınç olarak emniyet valfinin açma basıncı alınır. Aşağıda 40 cm³/dev hacimli aynı pompanın üç farklı akışkanla kullanımı hesaplanmıştır (C senaryosunda redüktör iletim katsayısı 0,9 varsayılmıştır):

Tablonun en önemli sonucu A ve B satırlarının momentidir: devir 1445'den 945 d/d'ya düştüğü hâlde gerekli moment aynı kalır (9,55 Nm), çünkü dişli pompada moment devirden değil basınçtan gelir. Bu yüzden 6 kutuplu motor daha düşük kW'ta bile daha yüksek nominal momente sahip olmalıdır: 1,1 kW'lık DRG-90L-6'nın nominal momenti 11,1 Nm, 1,5 kW'lık DRG-90L-4'ünki 9,91 Nm'dir; ikisi de 9,55 Nm ihtiyacı karşılar. Aynı pompa A senaryosunda 8 bar valf basıncında olsaydı güç 0,96 kW'a düşerdi; valf ayarı motor seçimini doğrudan değiştirir.

C senaryosunda pompa i = 5 oranlı redüktörle 284 d/d'da döner: pompa mili 0,38 kW ister, redüktör kaybıyla motor tarafında yaklaşık 0,42 kW gerekir. Soğuk kalkış payı için 0,75 kW'lık DRG-802-4 seçilir. Redüktör çıkış devri ve momenti için redüktör çıkış devri ve moment hesaplama aracını kullanabilirsiniz.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Emniyet valfi motoru nasıl korur?

Pozitif deplasmanlı pompa kapalı vanaya karşı çalıştırılırsa basınç, bir şey kırılana kadar yükselir. Emniyet (bypass) valfi bu basıncı sınırlar ve aynı zamanda motorun göreceği en yüksek momenti belirler. Motor seçerken şu sırayı izleyin:

• Valfin açma basıncını pompanın ve hattın izin verdiği değere ayarlayın; motoru bu basınca göre seçin.
• Valf pompanın üzerindeyse ve basılan akışkanı emişe geri döndürüyorsa, uzun süre bypass'ta çalışma akışkanı ısıtır; bu durum alarm ya da zaman rölesiyle sınırlanmalıdır.
• Valf ayarını sonradan yükseltmek motoru aşırı yükler; ayarı değiştirdiğinizde motor akımını ölçün.
• Termik koruma yeni motorun plaka akımına göre ayarlanmalıdır; termik, sigorta ve kontaktör seçimi aracı bu değeri verir.

4 kutup, 6 kutup ya da redüktör: hangi tahrik?

4 kutuplu doğrudan tahrik (yaklaşık 1400–1460 d/d) ince akışkanlarda, yakıt ve yağ transferinde, yağlama ünitelerinde en yaygın çözümdür. 6 kutuplu doğrudan tahrik (DRG'de 935–970 d/d) orta viskoziteli ürünlerde redüktörsüz, sade bir çözüm sunar; 6 kutuplu motor aynı kW'ta daha büyük gövdeye ve daha yüksek momente sahiptir. Redüktörlü tahrik ise bal, glikoz, melas, reçine gibi çok koyu ürünlerde kaçınılmazdır. Burada redüktör hem devri düşürür hem de momenti oranla çoğaltır.

Debiyi üretim sırasında ayarlamanız gerekiyorsa (dolum, dozaj) invertör eklenir. Dişli pompa sabit momentli bir yüktür: invertörle devri düşürdüğünüzde moment ihtiyacı düşmez, ama motorun kendi fanı yavaşladığı için soğutma azalır. Uzun süre düşük devirde çalışacak motorlarda bunu hesaba katın; ayrıntı için invertör frekans-moment-güç hesaplama aracına bakın. Hidrolik ünitelerdeki dişli pompalar ise farklı bir basınç seviyesinde çalışır; o hesap için hidrolik pompa için motor seçimi yazımıza bakın.

Sipariş öncesi kontrol listesi

• Pompanın deplasman hacmi (cm³/dev) ya da plakadaki debi ve devir.
• Basılan akışkan, çalışma sıcaklığındaki ve soğuk kalkıştaki kıvamı.
• Emniyet valfinin açma basıncı (çalışma basıncı değil).
• İzin verilen en yüksek pompa devri (pompa kataloğu).
• Tahrik: doğrudan kaplin, kaplin + redüktör ya da invertör; redüktör oranı.
• Bağlantı: ayaklı (B3) motor + kaplin + şase mi, flanşlı (B5) motor + çan mı? Mil çapı ve kama.
• Dönüş yönü: dişli pompalar çoğunlukla tek yönlüdür; yanlış yön emişi bozar ve salmastrayı zorlar.

Hangi DRG motoru almalı?

Dişli pompalarda en sık kullanılan güçler 0,75–3 kW aralığındaki 4 ve 6 kutuplu motorlardır. Aşağıdaki modeller pik döküm gövdeli ve IP55'tir. Moment ihtiyacınızı yukarıdaki formülle bulun ve nominal momenti bunun üzerinde kalan modeli seçin.

Orta viskoziteli ürünü redüktörsüz basmak için örnek eşleşme (B senaryosu):

• Güç: 1,1 kW
• Nominal devir: 945 d/d
• Gövde: 90L · pik döküm
• Akım 400 V: 2,69 A
• cos φ: 0,73
• Nominal moment: 11,1 Nm
• Kalkış momenti: 2 × Tn
• Kalkış akımı: 6 × In
• Mil D × E: 24 × 50 mm
• B5 flanş P / M / N: 200 / 165 / 130 mm
• Rulman (mil tarafı): 6205-ZZ-C3
• Gerilim: 230/400 V (Δ/Y)

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır; DRG MOTOR motorları teslim tarihinden itibaren 2 yıl süreyle malzeme ve üretim hatalarına karşı garantilidir (garanti belgesi).

Bu güçteki motorlar

• DRG-802-4 – 0,75 kW – 1420 d/d – 80 pik döküm
• DRG-90L-4 – 1,5 kW – 1445 d/d – 90L pik döküm
• DRG-100L2-4 – 3 kW – 1450 d/d – 100L pik döküm
• DRG-90L-6 – 1,1 kW – 945 d/d – 90L pik döküm
• DRG-100L-6 – 1,5 kW – 949 d/d – 100L pik döküm
• DRG-112M-6 – 2,2 kW – 955 d/d – 112M pik döküm

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Sıkça Sorulan Sorular

Dişli pompa için kaç devir motor kullanılır?

İnce akışkanlarda 4 kutuplu (1500 d/d sınıfı), orta viskozitede 6 kutuplu (1000 d/d sınıfı) motor kullanılır; çok koyu ürünlerde 4 kutuplu motor redüktörle birkaç yüz d/d’ya düşürülür. Kesin sınır pompa kataloğundadır.

Dişli pompa motor gücü nasıl hesaplanır?

P (kW) = Q (l/dk) × p (bar) / (600 × η). Basınç olarak emniyet valfinin açma basıncını alın. Örneğin 57,8 l/dk, 12 bar ve η = 0,8 için yaklaşık 1,44 kW bulunur.

Viskozite artınca dişli pompa motoru büyütülmeli mi?

Önce devir düşürülür; kıvam arttıkça pompanın izin verilen devri azalır. Basınç değişmiyorsa moment ihtiyacı aynı kalır, ama soğuk kalkışta moment artar; motor kalkış momentine ve ısıtma düzenine göre teyit edilmelidir.

1,5 kW dişli pompa motoru kaç amper çeker?

4 kutuplu DRG-90L-4 400 V'ta 3,3 A, 380 V'ta 3,47 A çeker; nominal momenti 9,91 Nm’dir.
