Bir elektrik motorunun nasıl monte edileceği, çalışma performansı kadar önemlidir. Sanayide en yaygın montaj biçimi olan ayaklı yapı, motorun gövdesinin altındaki ayaklar aracılığıyla bir zemine veya şaseye sabitlenmesi esasına dayanır. Bu yatay montaj düzeni, hem kurulum kolaylığı hem de titreşimsiz çalışma açısından geniş bir uygulama yelpazesinde tercih edilir.

B3 Montaj Tipi Ne Anlama Gelir?

IEC 60034-7 standardı, motor montaj biçimlerini harf ve rakam kombinasyonlarıyla tanımlar. B3, milin yatay konumda olduğu, motorun gövde altındaki ayaklardan bir tabana cıvatalandığı klasik ayaklı tiptir. Bu tipte motorun yükü ayaklar üzerinden zemine aktarılır ve şaft, kaplin ya da kayış-kasnak ile tahrik edilen ekipmana bağlanır. Ayaklı yapı, flanşlı (B5, B14) tiplere göre montaj toleransı bakımından daha esnektir ve hizalama gerektiğinde ayar yapılmasına olanak tanır.

Ayaklı Yapının Sağladığı Avantajlar

B3 montajın bu kadar yaygın olmasının arkasında pratik nedenler vardır. Motor sabit bir tabana oturtulduğunda, çalışma sırasında oluşan titreşimler zemine dengeli biçimde aktarılır ve gürültü ile salınım azalır. Ayrıca bakım ve sökme-takma işlemleri kolaydır; motor ayak cıvatalarından çözülerek hızla yerinden alınabilir.

  • Yatay düzleme doğrudan ve sağlam montaj
  • Dengeli yük dağılımı sayesinde titreşimsiz çalışma
  • Hizalama ve bakım kolaylığı
  • Kayış-kasnak ve doğrudan kaplin tahrikine uygunluk
  • Geniş güç ve gövde seçeneği yelpazesi

Güç Aralığı ve Kutup Seçenekleri

B3 ayaklı motorlar 0,12 kW gibi küçük güçlerden 100 kW ve üzerine kadar geniş bir aralıkta sunulur. Devir, kutup sayısına bağlıdır: 2 kutuplu motorlar 50 Hz'de yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron devirde çalışır. Asenkron sincap kafesli yapıda gerçek devir, kayma (slip) kadar bu değerlerin biraz altındadır. Uygulamanın istediği tahrik hızına göre doğru kutup sayısının seçilmesi, redüktör ihtiyacını ve enerji verimliliğini doğrudan etkiler.

Verim Sınıfları: IE2, IE3 ve IE4

Motorların verimi IEC 60034-30-1 standardına göre sınıflandırılır. IE2 yüksek verim, IE3 premium verim, IE4 ise süper premium verim sınıfını ifade eder. Aynı güçteki bir motor, daha yüksek verim sınıfında daha az kayıpla çalışır ve yıllar içinde elektrik faturasında belirgin tasarruf sağlar. Sürekli çalışan uygulamalarda IE3 veya IE4 sınıfı motor seçmek, başlangıçtaki fiyat farkını çalışma süresi içinde fazlasıyla geri kazandırır. Bu konudaki ayrıntılar için IE3 elektrik motorları içeriğimiz yol gösterir.

Gövde Malzemesi: Alüminyum mü, Pik Döküm mü?

B3 motorlar hem alüminyum hem de pik döküm gövdeyle sunulur ve seçim, çalışma koşullarına göre yapılır. Alüminyum gövde hafiftir, ısıyı iyi dağıtır ve düşük-orta güçlerde, taşınabilirliğin önem taşıdığı uygulamalarda öne çıkar. Pik döküm gövde ise mekanik darbeye ve titreşime karşı yüksek dayanım sunduğundan taş kırma, kompresör ve ağır sanayi tesislerinde tercih edilir. Doğru malzeme seçimi, motorun ömrü ve arıza sıklığı üzerinde doğrudan etkilidir.

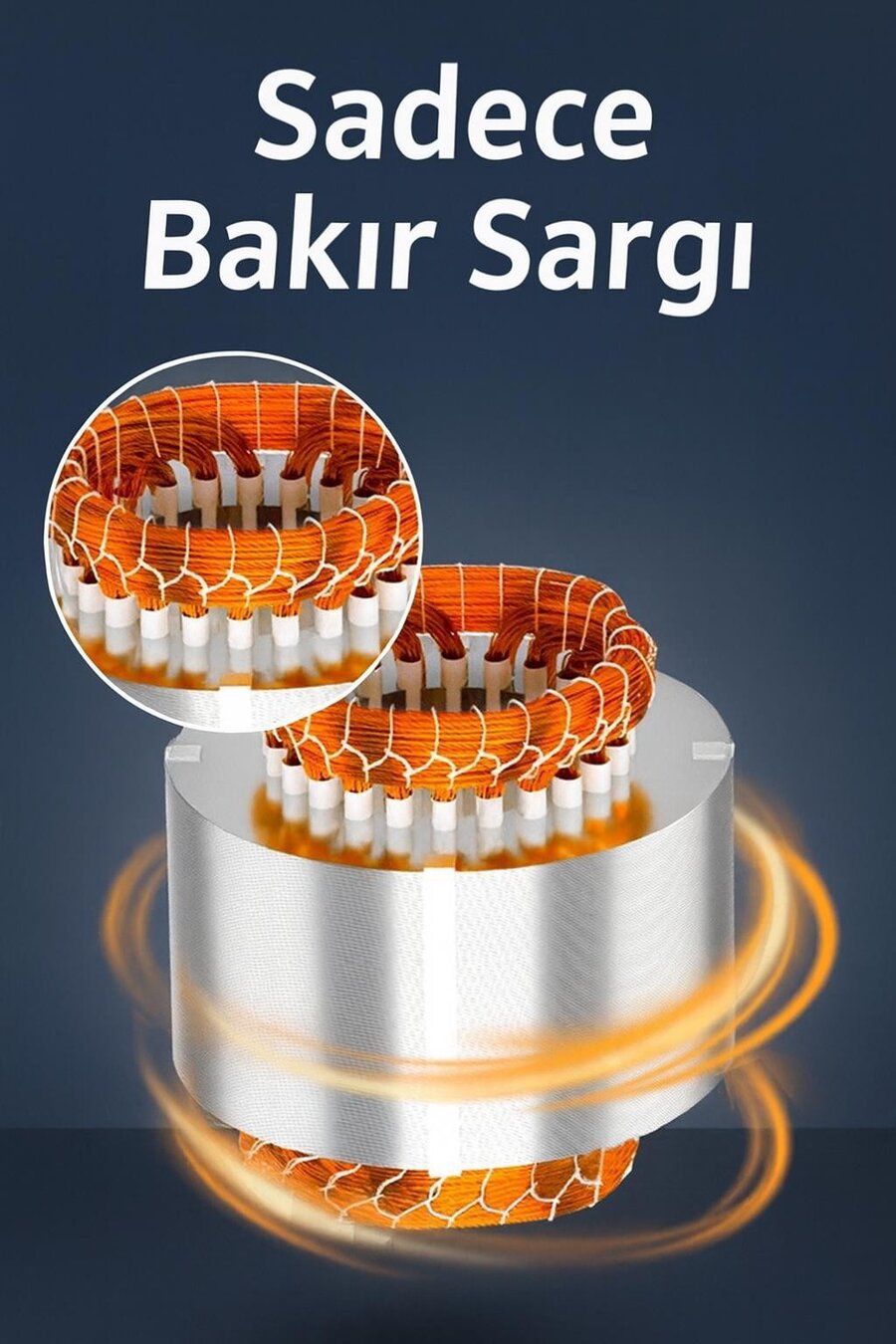

Standart Teknik Değerler

Sanayi tipi B3 ayaklı motorların büyük bölümü ortak bir teknik tabana sahiptir:

  • Besleme: 400 V / 50 Hz, üç fazlı
  • Koruma derecesi: IP55, yani her yönden gelen toza ve düşük basınçlı su jetine karşı kapalı gövde
  • Yalıtım sınıfı: F (155 °C)
  • Çalışma rejimi: S1 sürekli çalışma
  • Sincap kafesli asenkron rotor yapısı

Montaj ve Hizalama Püf Noktaları

B3 ayaklı motorun performansı, doğru montaja sıkı sıkıya bağlıdır. Motorun oturduğu tabanın düz ve rijit olması, çalışma sırasında oluşan titreşimlerin emilmesi açısından önemlidir. Eğri ya da esnek bir zemin, ayak cıvatalarında gevşemeye ve zamanla rulman hasarına yol açar. Kaplinle doğrudan tahrikte motor mili ile tahrik edilen ekipmanın mili arasındaki eksenel ve açısal hizalama, kabul edilen tolerans içinde tutulmalıdır; hizasızlık rulman ömrünü ciddi biçimde kısaltır. Kayış-kasnak tahrikinde ise kayış gerginliği üreticinin önerdiği aralıkta olmalı, fazla gerginlik mil ve rulmana ek yük bindirmemelidir. Montajdan önce ayak deliklerinin (eksen yüksekliğine bağlı standart ölçüler) tahrik edilen makineye uyumu kontrol edilmelidir.

Bakım ve Uzun Ömür

Düzgün bakım, B3 motorun beklenen ömrünü tamamlamasını sağlar. Rulman yağlama aralıklarına uyulması, gövde üzerindeki soğutma kanatçıklarının ve fan kapağının tozdan arındırılması, motorun ısınmadan çalışması için gereklidir. IP55 koruma tozlu ortamlarda avantaj sağlasa da kanatçıklarda biriken toz tabakası ısı atımını engelleyebilir. Periyodik olarak sargı yalıtım direncinin ölçülmesi ve titreşim ile sıcaklığın izlenmesi, olası arızaların erken tespitine yardımcı olur.

Nerelerde Kullanılır?

B3 ayaklı motorlar, dönen bir milin yatay tahrik gerektirdiği hemen her yerde karşımıza çıkar. Yaygın kullanım alanları arasında şunlar sayılabilir:

  • Taş kırma ve eleme tesisleri
  • Su pompaları ve fan-havalandırma sistemleri
  • Kompresör ve hava üfleme grupları
  • Gıda, ambalaj ve dolum makineleri
  • Tarım ve hayvancılık ekipmanları
  • Otomasyon hatları ve genel makine tahriki

Pompa ve fan tahriki için motor seçim kriterlerini drgmotor.com üzerinden inceleyebilirsiniz.

Eksen Yüksekliği ve Boyut Standartları

B3 ayaklı motorların boyutları, eksen yüksekliği adı verilen ölçüyle standartlaştırılmıştır. Eksen yüksekliği, motorun oturduğu zeminden mil merkezine kadar olan dikey mesafedir ve milimetre cinsinden ifade edilir; 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315 gibi standart kademeleri vardır. Bu kademeleme, ayak delik aralıklarını, mil çapını ve flanş ölçülerini de belirler. Bir tahrik sistemi tasarlanırken eksen yüksekliğinin bilinmesi, motorun tahrik edilen makineyle aynı mil hizasına oturup oturmayacağını önceden hesaplamayı sağlar. Aynı güçteki iki motor farklı eksen yüksekliğinde sunulabildiğinden, yedek parça veya değişim ihtiyacında bu ölçünün doğru belirlenmesi montaj uyumu açısından belirleyicidir.

Soğutma ve Çalışma Sıcaklığı

B3 motorların büyük bölümü kendinden soğutmalı (IC411) yapıdadır; milin arka ucuna oturan bir fan, gövde üzerindeki kanatçıklardan hava geçirerek ısıyı dışarı atar. Bu nedenle motorun arka kapağı ile duvar veya başka bir ekipman arasında, havanın serbestçe dolaşabileceği boşluk bırakılması gerekir. Ortam sıcaklığı standart olarak 40 °C'ye kadar kabul edilir; daha sıcak ortamlarda motorun güç kapasitesinin bir miktar düşürülmesi (derating) gündeme gelir. F sınıfı yalıtım 155 °C'ye dayanmakla birlikte, sargıların bu sınırın altında, genellikle B sınıfı sıcaklık artışıyla çalıştırılması ömrü uzatır. Frekans inverteriyle düşük devirde çalışan B3 motorlarda fan verimi azaldığından, gerektiğinde harici soğutma düşünülmelidir.

Enerji Verimliliğinin Geri Kazanımı

Sürekli çalışan bir B3 motorda verim sınıfı farkı, işletme maliyetinde somut bir karşılığa dönüşür. Örnek vermek gerekirse, 11 kW gücünde, günde 16 saat ve yılda yaklaşık 6.000 saat çalışan bir motorda IE2 ile IE3 arasındaki birkaç puanlık verim farkı, yıllık yüzlerce kilovatsaat tasarruf demektir. Çalışma süresi arttıkça bu fark büyür ve yüksek verimli motorun başlangıçtaki fiyat farkı birkaç yıl içinde elektrik tüketiminden çıkar. Bu yüzden 24 saat dönen pompa, fan ve konveyör tahriklerinde verim sınıfı, satın alma fiyatından daha belirleyici bir ölçüt olarak öne çıkar.

Doğru B3 Motorunu Seçmek

Uygulamanıza en uygun B3 motorunu belirlerken güç (kW), devir (kutup sayısı), gövde malzemesi, eksen yüksekliği ve mil çapı gibi değerlerin tahrik edilen ekipmana uyumlu olması gerekir. İzmir merkezli DRG Motor, IE2, IE3 ve IE4 verim sınıflarında, alüminyum ve pik döküm gövde seçenekleriyle B3 ayaklı motorları stoktan hızlı teslimat ve teknik destek ile tedarik eder. İhtiyacınıza uygun model ve güncel fiyat bilgisi için bizimle iletişime geçebilirsiniz.
