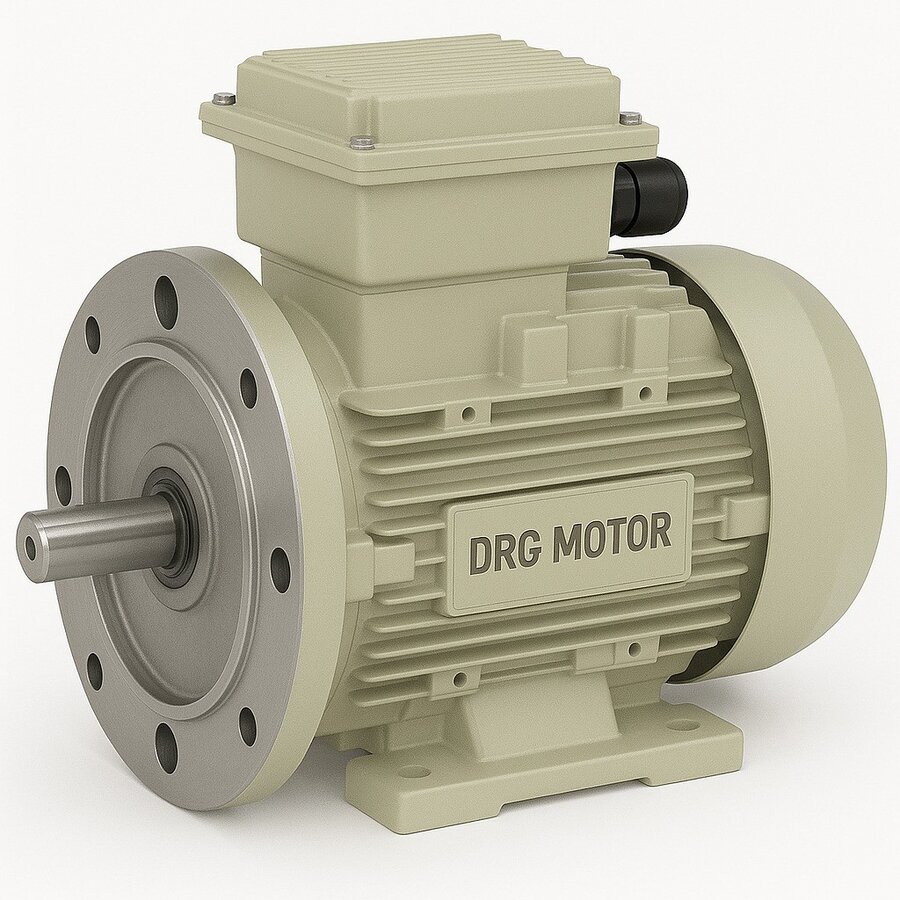

B14 flanşlı elektrik motorları, mil tarafındaki yüzünde diş delikli küçük bir flanş bulunan ve doğrudan makineye cıvatalanarak bağlanan kompakt motorlardır. Ayrı bir temele ya da ayağa gerek kalmadan motorun makine gövdesine asılmasını sağlayan bu yapı, yer kısıtının yüksek olduğu pompa, redüktör ve otomasyon ünitelerinde öne çıkar. Aşağıda bu montaj tipinin teknik mantığını, B5 flanşından farklarını, ölçü standartlarını ve doğru kurulum prensiplerini ayrıntılı biçimde inceliyoruz.

B14 Montaj Tipinin Çalışma Mantığı

IEC 60034-7 standardında B14, yatay milli ve ön yüzünde diş delikli yuvarlak bir flanş (pad flanş) bulunan montaj tipini tanımlar. Motor, bu flanş üzerindeki dişli deliklere makinenin gövdesinden geçirilen vidalarla doğrudan bağlanır; ayrı bir ayak veya kaide gerekmez. Mil ucu, bağlandığı redüktör ya da pompa miliyle aynı eksende hizalanacak şekilde flanşın merkezindeki pilot çapa (rabbet) oturur. Bu merkezleme çapı, hizalamayı kolaylaştıran kritik bir referans yüzeyidir.

B14 ile B5 Flanşı Arasındaki Farklar

B14 ve B5 her ikisi de flanşlı montaj tipidir ancak yapısal olarak farklıdır:

  • Delik tipi: B14 flanşında diş delikli (vida sıkılan) delikler bulunur; B5 flanşında ise geçme (cıvatanın içinden geçtiği) delikler vardır.
  • Boyut: B14 flanşı daha küçük ve hafiftir; B5 flanşı daha büyük çaplıdır ve daha yüksek yük taşır.
  • Bağlantı yönü: B14'te vidalar makine tarafından flanşa doğru sıkılır; B5'te cıvatalar flanştan makineye geçer.
  • Uygulama: B14 kompakt ve hafif uygulamalar; B5 yüksek güç ve ağır yük uygulamaları için uygundur.

Daha büyük güçlerde ve ağır radyal yüklerde bağlantı dayanımı açısından B5 veya B35 tercih edilirken, küçük ve orta güç kademelerinde B14 pratik ve yer tasarruflu bir çözüm sunar. Uygulamada karşılaşılan bir başka ayrım da flanş yön kabiliyetidir: B14 motorlar genellikle istenildiğinde küçük flanşı sayesinde sınırlı alanlara da yerleştirilebilirken, B5'in büyük flanşı daha geniş bir bağlantı zemini ve dolayısıyla daha rijit bir bağlantı sağlar.

Flanş Ölçüleri ve IEC Standardı

B14 flanş ölçüleri IEC 60072 standardına göre belirlenir ve "FT" kodlarıyla (örneğin FT85, FT100, FT115, FT130) tanımlanır. Seçimde belirleyici parametreler; bağlantı delik dairesi çapı (deliklerin üzerinde durduğu daire), pilot merkezleme çapı ve flanş dış çapıdır. Bu standartlaştırma sayesinde aynı FT koduna sahip farklı tedarikçi motorları birbirinin yerine takılabilir.

  • Pilot (merkezleme) çapı: hizalamayı sağlayan referans yüzey.
  • Delik dairesi çapı (P.C.D.): vida deliklerinin merkez dairesi.
  • Diş ölçüsü: flanştaki vida dişinin metrik ölçüsü.
  • Mil çapı ve uzunluğu: bağlanan makineyle kaplin/dişli uyumu.

FT kodunun, motorun gövde boyu (eksen yüksekliği) ile uyumlu seçilmesi gerekir; örneğin 71-80 gibi küçük gövdelerde FT85 yaygınken, 90-112 gövdelerde FT115 ve FT130 gibi daha büyük flanşlar kullanılır. Bu eşleşme yanlış kurulursa flanş ne makineye oturur ne de mil eksende kalır.

Kutup Sayısı, Devir ve Güç Aralığı

B14 montaj çoğunlukla küçük ve orta güç kademelerinde yaygındır. 400 V / 50 Hz besleme altında 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron devirde çalışır; yük altındaki gerçek devir kayma (slip) nedeniyle bir miktar düşer. DRG Motor olarak B14 yapıda farklı kutup ve güç kombinasyonlarını tedarik ediyor, özellikle redüktör girişi ve pompa tahrikinde sık ihtiyaç duyulan kademeleri stoklu sunmaya özen gösteriyoruz. Tipik güç aralığı 0,12 kW'tan başlayıp orta kademelere kadar uzanır; daha yüksek güçlerde küçük flanşın taşıma sınırı nedeniyle B5 veya B35 gövdeye geçilir.

Koruma Sınıfı, Yalıtım ve Çalışma Rejimi

B14 motorlar da endüstriyel standartlarda tipik olarak IP55 koruma sınıfında sunulur; toz ve su püskürtmesine karşı koruma sağlayarak nemli, tozlu üretim ortamlarında güvenle çalışır. Sargı yalıtımı F sınıfı (155 °C) olup B sınıfı sıcaklık artışıyla çalıştırılarak yalıtım ömrüne pay bırakılır. Çalışma rejimi S1 (sürekli çalışma) olarak tanımlanır; bu da motorun anma yükünde kesintisiz işletilebileceği anlamına gelir. Rotor yapısı sincap kafeslidir; bakım gerektiren fırça veya kolektör bulunmadığından flanşa gömülü çalışan bu motorlar uzun servis aralıklarıyla işletilebilir.

Tipik Uygulama Alanları

B14 flanşlı motorlar, doğrudan ve eksenel bağlantı gerektiren kompakt sistemlerde tercih edilir:

  • Hafif debili santrifüj pompalarda ve ısıtma-soğutma sirkülasyon gruplarında tahrik kaynağı olarak.
  • Redüktör girişleri ve dişli motor (motoredüktör) gruplarının tahrik kısmı.
  • Ambalaj, dolum ve etiketleme makineleri.
  • Kompakt otomasyon ve konveyör tahrik üniteleri.
  • Karıştırıcı ve dozaj sistemleri gibi orta güçlü proses ekipmanları.

Bu uygulamaların ortak özelliği, motorun makine gövdesine doğrudan asılarak yerden tasarruf sağlaması ve mil-kaplin hattının ek bir kaide gerektirmeden hizalı kalmasıdır. Özellikle dikey monte edilen sirkülasyon pompalarında B14 flanşın küçük ve düzgün yüzeyi montajı belirgin biçimde kolaylaştırır.

Montaj ve Hizalamanın Önemi

Flanşlı motorlarda mil ekseninin bağlandığı makineyle tam eş eksenli olması, titreşimi ve rulman yükünü en aza indirir. B14 montajda flanş yüzeyinin temiz, çapaksız ve düzgün olması; pilot çapın boşluksuz oturması ve vidaların eşit torkla, mümkünse çapraz sırayla sıkılması uzun ömürlü çalışmanın temelini oluşturur. Yanlış hizalama veya gevşek bağlantı, erken rulman arızasına, gürültüye ve verim kaybına yol açar. Diş delikli yapısı nedeniyle B14'te vida boyunun flanş diş derinliğine uygun seçilmesi de bağlantı dayanımı açısından önemlidir; aşırı uzun vida flanşın arkasına dayanarak dişi zorlayabilir, kısa vida ise yeterli tutuş sağlamaz.

Bakım, Arıza Belirtileri ve Servis Ömrü

Flanşa bağlı çalışan B14 motorlarda bakım büyük ölçüde rulman ve bağlantı kontrolüne dayanır. İlk uyarı işaretleri genellikle artan gürültü, anormal titreşim ve gövde sıcaklığında yükselmedir. Periyodik kontrolde flanş vidalarının torku, mil-kaplin hizası ve rulman sesi gözden geçirilmelidir.

  • Düzenli aralıklarla flanş cıvata torkunun korunduğunu doğrulayın; gevşeyen bağlantı hizayı bozar.
  • Rulman ömrünü kısaltan en yaygın etken eksenel/radyal hizasızlık ve aşırı kaplin gerginliğidir.
  • IP55 contalarını ve fan kapağını temiz tutmak, soğutmanın ve toz korumasının sürekliliğini sağlar.
  • Sürekli aşırı yükte çalışan motorlarda sargı sıcaklığını izlemek yalıtım ömrünü uzatır.

Doğru hizalanmış ve uygun yükte işletilen bir B14 motor, sincap kafesli yapısı sayesinde yıllarca düşük bakımla çalışabilir.

Doğru Flanş Tipini Seçerken

Doğru montaj tipi, motorun makineye sorunsuz bağlanmasının ilk koşuludur. Seçimde flanş kodu (FT), delik dairesi çapı, pilot çap, mil ölçüsü ve gerekli güç birlikte değerlendirilmelidir. DRG Motor olarak İzmir merkezli tedarik ağımızla B3 (ayaklı), B5 ve B14 (flanşlı) ile B35 (ayaklı-flanşlı) seçeneklerini bir arada sunuyor, uygulamanıza en uygun montaj ve flanş kombinasyonunun belirlenmesinde teknik destek veriyoruz. Endüstriyel uygulamalarda doğru motor seçimine dair daha fazla bilgi için endüstriyel elektrik motorları rehberimizi inceleyebilir, ihtiyacınızı birlikte değerlendirmek için drgmotor.com üzerinden bize ulaşabilirsiniz.
