Bir elektrik motorunun ömrünü belirleyen en kritik bileşen, sargıları saran yalıtım sistemidir. Ağır sanayi ortamlarında yüksek ortam sıcaklığı, yük dalgalanması ve sık kalkış-durdurma, sargı izolasyonunu en çok yıpratan etkenlerdir. F sınıfı yalıtım, tam olarak bu zorlu çalışma koşulları için tasarlanır; motorun aşırı yük altında bile güvenli bir termik marjla çalışmasını sağlar.

F Sınıfı Yalıtım Ne Anlama Gelir

Yalıtım sınıfları, sargı malzemesinin sürekli dayanabileceği maksimum sıcaklığa göre tanımlanır. F sınıfı 155 °C sınır sıcaklığa sahiptir ve B sınıfının 130 °C değerine göre belirgin bir termik rezerv sunar. Bu fark, motorun aşırı yük ya da yüksek ortam sıcaklığı altında bile güvenli marjla çalışmasını sağlar. Pratikte birçok motor, F sınıfı yalıtımla üretilip B sınıfı sıcaklık artışıyla çalıştırılır; böylece sargının üzerinde ek bir güvenlik tamponu bırakılır.

Sıcaklık Sınıfları Nasıl Belirlenir

IEC 60034-1 standardı, bir motorun toplam sargı sıcaklığını üç bileşene ayırır: 40 °C kabul edilen referans ortam sıcaklığı, motorun yük altında ürettiği sıcaklık artışı ve sargının en sıcak noktasında bırakılan güvenlik payı. F sınıfında bu toplam 155 °C'yi geçmemelidir. Aşağıdaki sıralama, sınıflar arasındaki sınır sıcaklık farkını netleştirir:

  • B sınıfı: 130 °C sınır sıcaklık, genel amaçlı standart uygulamalar
  • F sınıfı: 155 °C sınır sıcaklık, ağır ve sürekli yük
  • H sınıfı: 180 °C sınır sıcaklık, çok yüksek ortam sıcaklığı

F sınıfı yalıtımı B sınıfı sıcaklık artışıyla işletmek, sargıya yaklaşık 25 °C'lik bir ek tampon bırakır. Bu tampon, ortam sıcaklığı 40 °C'nin üzerine çıktığında ya da motor kısa süreli aşırı yüklendiğinde devreye girer ve sargının sınır sıcaklığa dayanmasını engeller.

Termik Rezervin Ömre Etkisi

Sargı sıcaklığındaki her 10 °C'lik kalıcı artış, yalıtım ömrünü yaklaşık yarıya indirir. Bu kural, ağır şartlarda çalışan motorlarda yalıtım sınıfının neden bu kadar belirleyici olduğunu açıklar. F sınıfının sunduğu fazladan marj sayesinde motor, aynı yükte yalıtımını daha düşük gerilimle çalıştırır ve sargı arızası riski azalır. Bu da döküm ocağı ya da kırıcı tesisi gibi duruşun pahalıya mal olduğu yerlerde doğrudan daha az plansız arıza demektir.

Ağır Şartların Motora Etkisi

Ağır sanayi, bir motoru aynı anda birçok cepheden zorlar. Bu zorlayıcı etkenleri tanımak, doğru motoru seçmenin ilk adımıdır:

  • Yüksek ortam sıcaklığı, sargının soğuma marjını daraltır
  • Sık kalkış-durdurma, her kalkışta yüksek akım ve ısı üretir
  • Yük dalgalanması, sargıyı sürekli değişken termik strese sokar
  • Toz ve nem, yalıtımı dış etkenlerle de yıpratır

F sınıfı yalıtım, bu etkenlerin toplamına karşı sargıya kalıcı bir güvenlik payı bırakır.

Bütünleşik Koruma Tasarımı

F sınıfı yalıtım tek başına yeterli değildir; koruma, motorun birkaç bileşeninin birlikte çalışmasıyla sağlanır. IP55 koruma sınıfı tozu ve su püskürtmesini dışarıda tutar, asenkron motorun pik döküm gövdesi ise ısıyı hızla dışarı aktararak sargının soğumasına yardım eder. Bu üç unsur birlikte tasarlandığında sargı, hem dış etkilerden hem de aşırı sıcaklıktan korunur. S1 sürekli rejim, kesintisiz dönen üretim hatları için uygun çalışma karakterini tanımlar.

Gövde Malzemesi ve Isı Atımı

Motor gövdesinin malzemesi, termik dengeyi doğrudan etkiler. Pik döküm gövde, ağır darbe ve titreşime karşı yüksek mekanik dayanım gösterirken ısıyı da etkili biçimde dağıtır; bu yüzden ağır şartlı uygulamalarda tercih edilir. Alüminyum gövde daha hafif olup küçük güçlerde avantaj sağlasa da, döküm ocağı ya da kırıcı gibi sert ortamlarda pik dökümün dayanıklılığı öne çıkar. Gövdedeki kanatçık geometrisi de fan soğutmasının verimini belirleyen bir etkendir.

Sık Karşılaşılan Çalışma Senaryoları

F sınıfı yalıtımın değeri, gerçek saha koşullarında belirginleşir. Yaz aylarında kapalı bir tesis içinde ortam sıcaklığı 45 °C'yi bulduğunda, B sınıfı bir motor sınır sıcaklığa yaklaşırken F sınıfı motor hâlâ rahat bir marjla çalışır. Benzer şekilde günde onlarca kez kalkıp duran bir konveyör motorunda her kalkıştaki akım darbesi sargıyı ısıtır; F sınıfının fazladan tamponu bu tekrarlı ısınmayı sorun olmaktan çıkarır. Frekans invertörü ile çalıştırılan motorlarda ise düşük devirde fan soğutmasının zayıflaması nedeniyle sargı daha çok ısınır ve buradaki ek termik rezerv güvenli işletmeyi mümkün kılar.

Doğru Motoru Seçme Kriterleri

Ağır şartlara uygun bir motor seçerken yalnızca güç değil, çalışma profilinin tamamı değerlendirilmelidir. Sürekli rejim mi yoksa sık kalkışlı mı olduğu, ortam sıcaklığının kaç dereceye çıktığı, devir ihtiyacının 2, 4 ya da 6 kutuplu hangi sınıfa denk geldiği ve bağlantının B3 ayaklı mı yoksa flanşlı mı olduğu netleştirilir. 0,55-355 kW aralığında bu parametrelerin tamamını karşılayabilen bir ürün yelpazesi, uygulamaya birebir oturan motoru bulmayı kolaylaştırır.

Verim Sınıfıyla Birlikte Değerlendirme

Yalıtım dayanımı, motorun enerji verimiyle birlikte ele alındığında tam anlamını bulur. IEC 60034-30-1 standardında IE3 ve IE4 sınıfı motorlar, aynı yükte daha az ısı üretir; çünkü kayıp olarak açığa çıkan enerji düşüktür. Daha düşük kayıp, daha düşük sargı sıcaklığı demektir ve bu da F sınıfı yalıtımın bıraktığı termik marjı fiilen genişletir. Bir döküm tesisinde günde 16 saat dönen 30 kW gücünde bir motorda, verim sınıfının bir basamak yükselmesi hem yıllık enerji faturasını düşürür hem de sargının daha serin çalışması sayesinde yalıtım ömrünü uzatır. Bu yüzden ağır şartlı seçimlerde yalıtım sınıfı ve verim sınıfı birbirini tamamlayan iki ölçüt olarak birlikte belirlenir.

Bakım ve Uzun Ömür İçin İpuçları

F sınıfı yalıtımın sağladığı termik rezerv, doğru bakımla daha da değer kazanır. Soğutma kanatçıklarının toz tutmaması, fan kapağının açık kalması ve aşırı yükün önlenmesi, sargı sıcaklığını düşük tutarak yalıtım ömrünü uzatır. Düzenli rulman kontrolü ve titreşim takibi, mekanik kaynaklı ısınmayı erken yakalar. Sargı direncinin ve izolasyon megom değerinin periyodik ölçülmesi, nem ya da yalıtım yorgunluğunu erken aşamada gösterir. Bu basit önlemler, ağır şartlarda çalışan motorun plansız duruş yaşamadan uzun yıllar hizmet vermesini sağlar.

Ağır Şartlarda Güvenilir Motor Tedariği

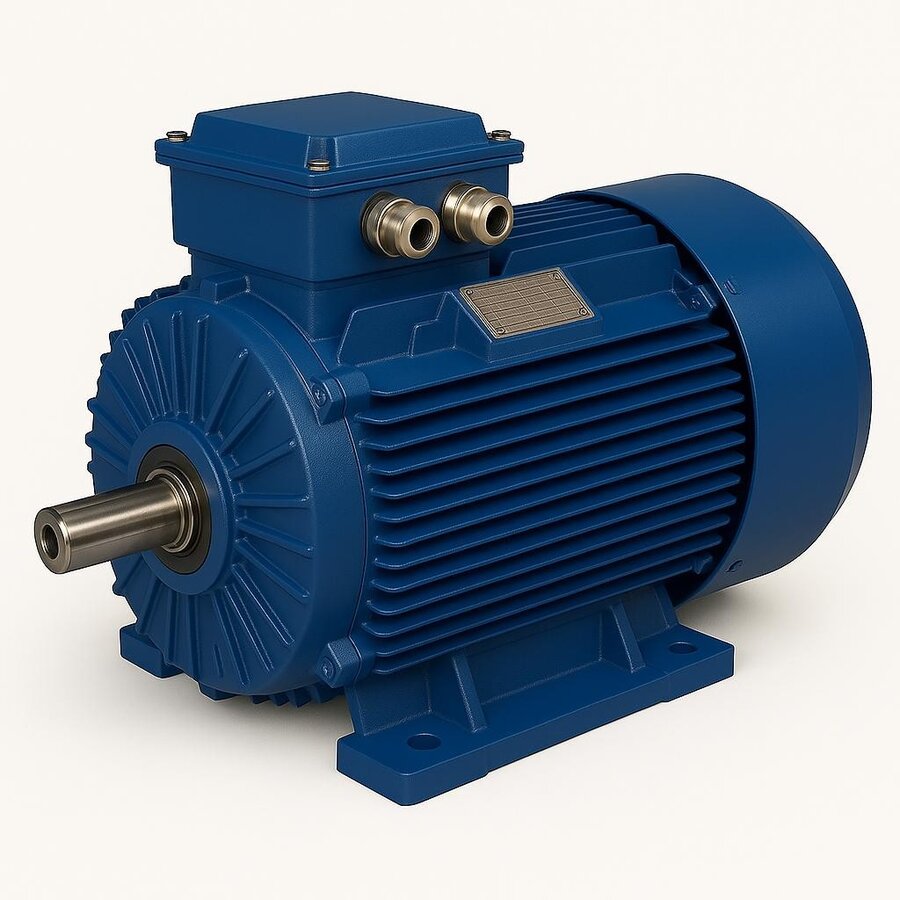

İzmir merkezli tedarikçi DRG Motor, 0,55-355 kW aralığında F sınıfı yalıtımlı, IP55 korumalı motorları döküm ocakları, kırıcı tesisleri ve ağır makine hatlarına tedarik eder. Çalışma sıcaklığınızı, yük profilinizi ve devir ihtiyacınızı paylaştığınızda, uygulamaya uygun güç ve verim sınıfı için teklif hazırlanır. Ürün seçenekleri ve teknik içerik için drgmotor.com üzerinden tüm modelleri inceleyebilirsiniz.
