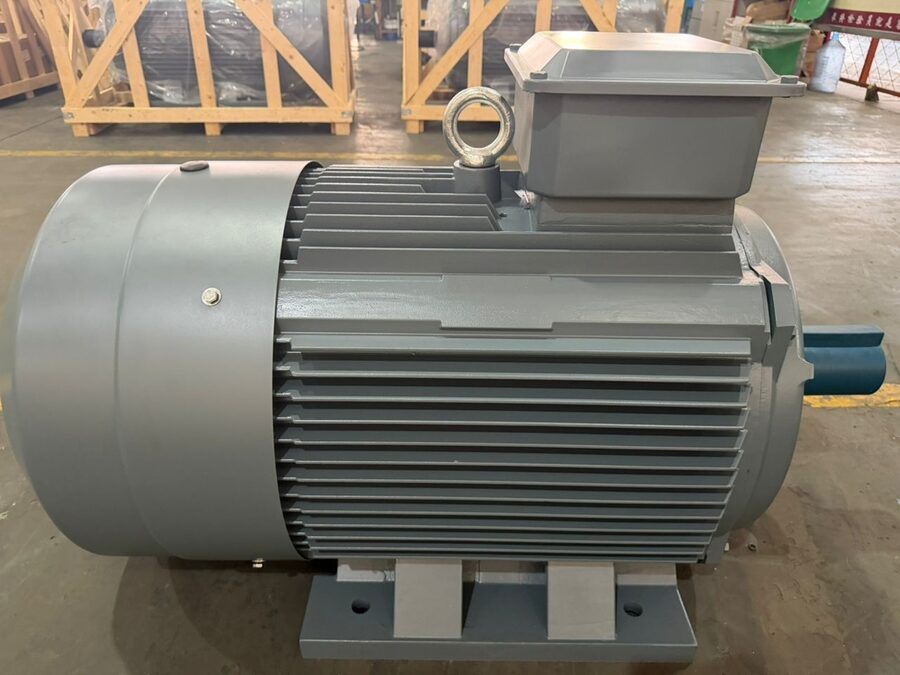

90 kW (yaklaşık 125 HP) gücündeki 1500 d/d, 380 V trifaze pik döküm elektrik motoru, orta-üst güç sınıfının en çok talep gören modellerinden biridir. Bu güç seviyesi; büyük pompalar, santrifüj fanlar, kompresörler ve ağır konveyör tahriklerinde sıkça karşımıza çıkar. Bu yazıda bu motorun teknik özelliklerini, hangi uygulamalara oturduğunu ve seçim sırasında dikkat edilmesi gereken ayrıntıları inceliyoruz.

Temel Teknik Değerler

Motorun anma gücü 90 kW, beygir karşılığı yaklaşık 125 HP'dir. 1500 d/d senkron devir, 50 Hz şebekede 4 kutuplu yapıya karşılık gelir; gerçek devir kayma nedeniyle yaklaşık 1480 d/d civarındadır. Besleme 380-400 V trifazedir. Bu güçte motorun çektiği anma akımı 400 V'ta yaklaşık 160-170 A aralığındadır ve yol alma akımı bunun 6-7 katına ulaşabilir. Bu değerler kablo kesiti, koruma elemanı ve kontaktör seçiminde belirleyici olduğu için tesisat tasarımının başında dikkate alınmalıdır.

  • Anma gücü: 90 kW / ~125 HP
  • Devir: 1500 d/d (4 kutup, ~1480 d/d yük altında)
  • Gerilim: 380-400 V trifaze, 50 Hz
  • Gövde: pik döküm (dökme demir alaşımı)
  • Koruma: IP55, yalıtım: F sınıfı, rejim: S1

Pik Döküm Gövdenin Avantajı

90 kW seviyesinde motor ciddi bir kütleye ve mekanik enerjiye sahiptir. Pik döküm gövde, bu enerjinin yarattığı titreşimi sönümler ve mekanik darbelere karşı yüksek dayanım sağlar. Dökme demirin termal kütlesi, ani yük artışlarında sıcaklık dalgalanmasını daha yavaş yaşamasını sağlayarak sargıyı korur. Bu nedenle sürekli ve ağır çalışan uygulamalarda verimli pik döküm motorlar tercih edilir. Gövdenin sağlamlığı, motorun saha taşıma ve montaj sırasında oluşabilecek darbelere karşı da dayanıklı olmasını sağlar.

4 Kutup / 1500 d/d Neden Bu Kadar Yaygın

1500 d/d, sanayinin en dengeli devir seçeneğidir. 3000 d/d'lik 2 kutuplu motorlara göre daha yüksek tork üretirken, 1000 d/d'lik 6 kutuplu modellere göre daha kompakt ve ekonomiktir. Pompa ve fan karakteristiğinin büyük çoğunluğu bu devirde optimum verimle çalışır. 90 kW'lık 4 kutuplu bir motor, mil ucunda yaklaşık 580 Nm anma torku üretir; bu da orta-ağır yükleri rahatça sürmesini sağlar. Bu devir aynı zamanda rulman ve dengeleme açısından da uzun ömür sunar; çünkü çok yüksek devirlerdeki dinamik zorlanmalardan uzaktır.

Tipik Uygulama Alanları

  • Şebeke ve sulama basınçlandırma pompaları ile derin kuyu dalgıç pompa tahrikleri.
  • Büyük santrifüj ve aksiyal fanlar (havalandırma, baca gazı).
  • Vidalı ve pistonlu kompresörler.
  • Ağır bant konveyörleri ve elevatörler.
  • Karıştırıcılar ve genel amaçlı tahrik üniteleri.

Bu uygulamalarda motorun pompa veya fan eğrisiyle uyumlu olması, sürekli en yüksek verim noktasına yakın çalışması açısından önemlidir. Yanlış eşleştirilmiş bir motor, sürekli kısmi yükte çalışarak hem verimini hem güç katsayısını düşürür.

Verim ve Enerji Maliyeti

90 kW gibi bir güçte motor günde uzun saatler çalışıyorsa, verim sınıfı yıllık enerji faturasında belirleyici olur. IEC 60034-30-1'e göre IE3 sınıfı bir 90 kW motorun verimi yaklaşık %94-95 seviyesindedir. IE2'ye kıyasla bir-iki puanlık fark bile, yılda 6000 saat çalışan bir motorda binlerce kilovatsaat tasarruf demektir. Bu nedenle sürekli çalışan tesislerde yüksek verim sınıfı tercih etmek ilk yatırımı kısa sürede geri kazandırır. Bu güç seviyesinde elektrik gideri, motorun ömrü boyunca ödenen toplam bedelin en büyük kalemini oluşturur.

Bağlantı, Montaj ve Yol Verme

Bu güçteki motorlar ayaklı (B3), flanşlı (B5) veya kombine (B35) bağlantılarla sunulur. 90 kW seviyesinde doğrudan yol verme yerine yıldız-üçgen yol verici veya yumuşak yol verici kullanmak, hem yol alma akımını sınırlar hem de mekanik aksamı korur. Değişken debi gereken uygulamalarda frekans dönüştürücü (sürücü) ile çalıştırmak, hem enerji tasarrufu sağlar hem de yol verme darbesini ortadan kaldırır. Montaj sırasında milin kavrama veya kasnakla hassas eksenlenmesi, titreşimi ve rulman aşınmasını en aza indirir.

Soğutma ve Çalışma Ortamı

90 kW motor çalışırken kayda değer bir ısı açığa çıkarır; bu ısının fan ve gövde kanatçıkları aracılığıyla dağıtılması gerekir. Motorun çevresinde yeterli hava sirkülasyonu olmalı, kanatçık araları tozdan arındırılmalıdır. Yüksek ortam sıcaklığında veya 1000 metre üzeri rakımda anma gücünde düşüş (derating) hesaba katılır. Sürücüyle düşük hızda sürekli çalışan uygulamalarda kendi fanı yetersiz kalabileceğinden, dıştan beslemeli zorlamalı soğutma fanı eklenmesi değerlendirilir.

Bakım ve İşletme Önerileri

90 kW motorun güvenilir çalışması için rulman gresleme periyotlarına uyulması, soğutma kanatçıklarının tozdan arındırılması ve sargı sıcaklığının izlenmesi gerekir. Klemens bağlantılarının periyodik olarak sıkılığının kontrol edilmesi, yüksek akım nedeniyle oluşabilecek gevşeme ve ısınmayı önler. Titreşim ölçümü, rulman aşınmasını erken haber vererek plansız duruşların önüne geçer. Yalıtım direncinin megohmmetre ile periyodik ölçülmesi de, nem veya yaşlanma kaynaklı sargı problemlerini erken aşamada yakalamayı sağlar.

Güç Faktörü ve Reaktif Güç

90 kW gibi bir asenkron motor, manyetik alanını kurabilmek için şebekeden reaktif güç çeker. Tam yükte güç faktörü genellikle 0,85-0,88 civarındadır; düşük yükte bu değer belirgin şekilde geriler. Tesiste reaktif güç ceza sınırlarını aşmamak için kompanzasyon panosu ile düzeltme yapılır. Motorun sürekli kısmi yükte çalıştığı senaryolarda güç faktörü düşeceğinden, doğru güç seçimi yalnızca enerji verimi değil, reaktif güç yönetimi açısından da önem taşır.

Mil, Rulman ve Mekanik Dengeleme

Bu güç seviyesinde mil ucu standart IEC ölçülerinde kama yuvalı olarak sunulur ve kaplin ya da kasnak bağlantısına uygundur. Rulmanlar yüksek radyal ve eksenel yükleri karşılayacak şekilde seçilir; kayışlı tahriklerde radyal yük arttığı için rulman ömrü montaj gerginliğine duyarlıdır. Rotorun dinamik olarak dengelenmiş olması, 1500 d/d'de titreşimi düşük tutar ve hem motorun hem bağlı ekipmanın ömrünü uzatır. Montaj sırasında eksen kaçıklığının lazer hizalama ile giderilmesi, erken rulman arızalarının önüne geçer.

İzmir Merkezli Stoktan Tedarik

DRG olarak 90 kW 1500 d/d 380 V trifaze pik döküm motoru İzmir merkezli stokumuzdan kısa teslim süresiyle tedarik ediyoruz. Uygulamanızın tork talebine, çalışma rejimine ve verim beklentisine göre doğru modeli birlikte değerlendirip, ihtiyacınıza en uygun çözümü sunuyoruz. Diğer güç seçeneklerimizi ve motor gruplarımızı da incelemenizi öneririz.
