2 kutuplu yapısıyla 3000 d/d senkron hıza ulaşan 75 kW sınıfı motorlar, ağır sanayide yüksek debi ve yüksek basınç gerektiren akış makinelerinin sürücüsü olarak öne çıkar. Bu güç-devir kombinasyonu, kompakt bir gövdede büyük mekanik gücü hıza dönüştürmeyi gerektirdiğinden hem soğutma hem de mil dengesi açısından özenli bir tasarım ister. Aşağıda bu motor sınıfının elektriksel davranışından bağlantı seçeneklerine, uygulama alanlarından enerji ekonomisine kadar teknik detayları sıraladık.

2 Kutuplu Yapı ve 3000 d/d Hızın Anlamı

50 Hz şebekede kutup sayısı senkron hızı doğrudan belirler: tek kutup çifti (2 kutup) için senkron hız 3000 d/d olur. Sincap kafesli asenkron motor, yük altında bu senkron hızın bir miktar altında döner; bu farka kayma (slip) denir. 75 kW gibi yüksek güçte kayma tipik olarak yüzde 1-2 bandındadır, dolayısıyla tam yükte mil hızı yaklaşık 2950-2970 d/d arasında oturur. Yüksek hız, aynı güçte daha düşük tork demektir; 75 kW / 3000 d/d motorun nominal tork değeri yaklaşık 240 Nm seviyesindedir. Bu, motorun gücünü tork yerine devirden aldığını gösterir ve onu pompa ile fan gibi devir ile debinin doğrudan ilişkili olduğu uygulamalar için ideal kılar.

Gövde, Soğutma ve Mekanik Dayanım

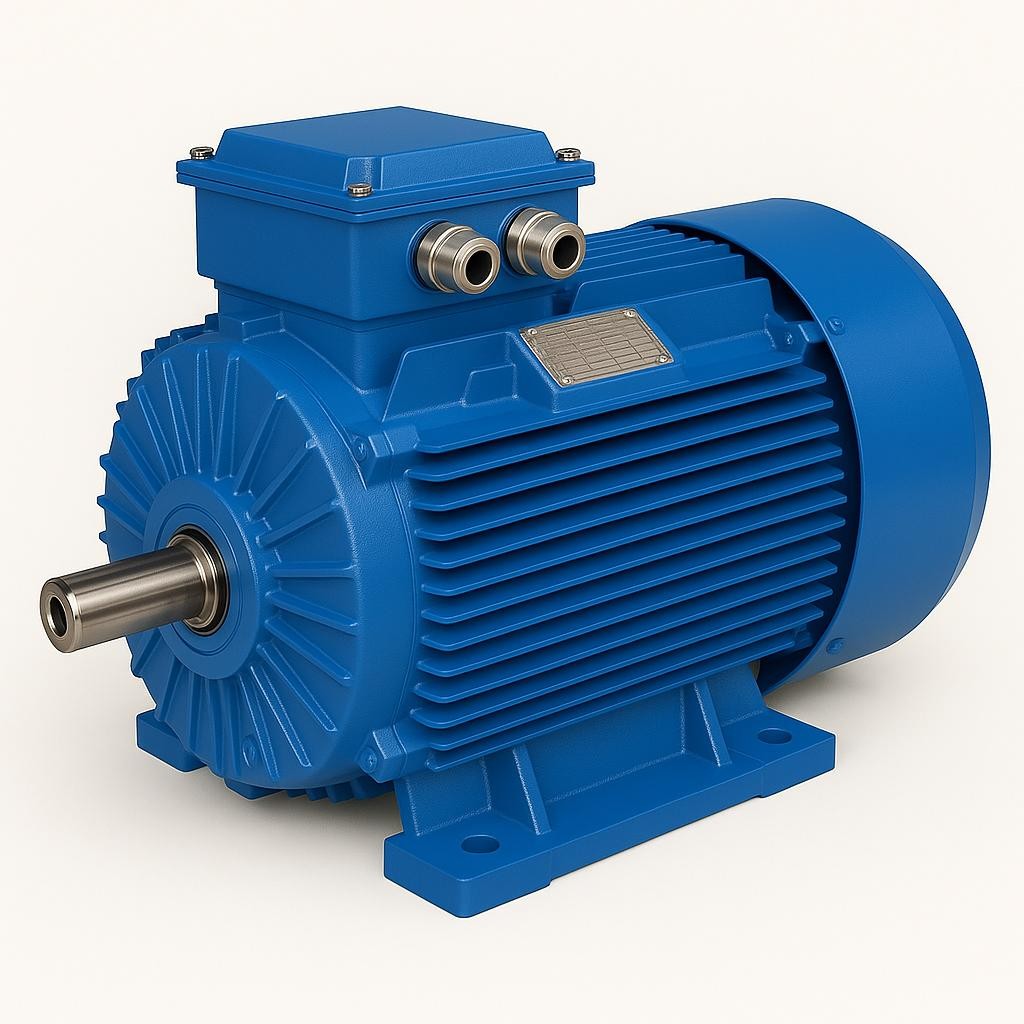

75 kW gücünde 2 kutuplu motorlar genellikle 250-280 arası gövde boyutlarında pik döküm gövdeyle üretilir. Pik döküm, yüksek hızda oluşan titreşimi sönümleme ve ısıyı kütlesiyle dağıtma açısından alüminyuma göre üstündür; bu nedenle ağır sanayide tercih edilir. Soğutma çoğunlukla IC411 sınıfı, mil ucundaki fan ile gövde kanatçıkları üzerinden yapılan yüzey soğutmasıdır.

  • Koruma sınıfı IP55: gövde içine toz girişini engeller ve hortumla yıkanan ortamlarda dahi sargıyı kuru tutar.
  • F sınıfı yalıtım (155 derece): yüksek hızda artan sıcaklığa karşı geniş emniyet payı bırakır.
  • S1 sürekli çalışma rejimi: kesintisiz 24 saat çalışmaya uygun nominal değerler.
  • 2 kutuplu yüksek hızda rulman seçimi kritiktir; genellikle C3 boşluklu rulmanlar kullanılır.

Bağlantı ve Montaj Seçenekleri

Bu güç sınıfı B3 (ayaklı), B5 (flanşlı) ve B35 (ayaklı + flanşlı) montaj formlarında temin edilebilir. Pompa gruplarında milin doğrudan eşlenmesi için B5 flanş, konveyör ve fan uygulamalarında ise zemine sabitlenen B3 ayak tercih edilir. 75 kW motorlar yüksek başlangıç akımı nedeniyle çoğunlukla yıldız-üçgen yol verme veya yumuşak yol verici (soft starter) ile kademeli olarak devreye alınır; doğrudan yol vermede çekilen pik akım şebekede dalgalanma yaratabilir.

Elektriksel Değerler ve Şebeke Uyumu

Standart besleme 400V / 50Hz üç fazdır. 75 kW motorun tam yük akımı 400V'ta yaklaşık 130-140 A bandındadır. Yüksek verimli IE3 sınıfı modellerde güç katsayısı (cos fi) 0,87-0,90 civarında olduğundan reaktif güç tüketimi sınırlanır. Frekans invertörü (VFD) ile beslenen kurulumlarda motorun değişken devirde çalıştırılması, özellikle pompa ve fanlarda ciddi enerji tasarrufu sağlar; bu uygulamalarda yalıtımın darbe gerilimlerine dayanıklı olması önem kazanır.

Tipik Uygulama Alanları

75 kW / 3000 d/d motorun yüksek hız karakteristiği, yüksek debi gerektiren akış ekipmanlarıyla örtüşür:

  • Yüksek basınçlı santrifüj su pompaları ve baraj/sulama transfer hatları.
  • Pistonlu ve vidalı hava kompresörleri ile yüksek kapasiteli vakum üniteleri.
  • Büyük santrifüj fanlar, aspiratör ve baca gazı emiş sistemleri.
  • Granül ve toz taşıyan blower (körük) sistemleri.
  • İplik büküm tezgâhları ve kağıt makinelerinde yüksek devirli ana tahrik milleri.

Verim Sınıfları ve Enerji Ekonomisi

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar verim sınıflarına ayırır. 75 kW gibi yüksek güçlerde sınıf farkının yıllık maliyet üzerindeki etkisi büyüktür. IE2 sınıfı bir motorun verimi yaklaşık yüzde 93,8 iken IE3 sınıfında yüzde 95,0 seviyesine çıkar. Yılda 6000 saat çalışan 75 kW bir motorda bu yüzde 1,2'lik fark, yaklaşık 5700 kWh'lik yıllık tasarrufa karşılık gelir. Yüksek verimli motor tercihi için IE3 elektrik motorları bölümümüzdeki ayrıntılı karşılaştırma incelenebilir.

Seçim Kriterleri ve Doğru Boyutlandırma

Doğru motor seçiminde sadece güç değil; uygulamanın tork-devir eğrisi, çalışma rejimi ve çevre koşulları birlikte değerlendirilmelidir. Pompa ve fan gibi kuadratik tork karakteristiğine sahip yüklerde motor nominal gücünün yüzde 75-85 bandında çalıştırılması hem verimi yüksek tutar hem de ısınmayı sınırlar. Sürekli aşırı yük, yalıtım ömrünü kısaltır; her 10 derece sıcaklık artışının yalıtım ömrünü yarıya indirdiği unutulmamalıdır. Ortam sıcaklığı 40 derecenin üzerindeyse veya rakım 1000 metreyi aşıyorsa motor gücü derating ile düşürülmelidir.

Bakım ve Uzun Ömür

Yüksek hızlı motorlarda rulman bakımı ömrü belirleyen en önemli faktördür. 3000 d/d hızda rulmanlar daha yüksek çevrim sayısına maruz kaldığından, üreticinin belirttiği yağlama aralıklarına titizlikle uyulmalıdır. Periyodik olarak titreşim ölçümü yapılması, dengesizlik veya rulman aşınmasının erken teşhisini sağlar. Klemens kutusundaki bağlantıların sıkılığı, sargı izolasyon direncinin yılda en az bir kez megohmmetre ile ölçülmesi ve fan kapağındaki toz birikiminin temizlenmesi, soğutmanın etkinliğini korur.

Yol Verme Davranışı ve Başlangıç Akımı

2 kutuplu 75 kW motorların devreye alınması, düşük güçlü motorlara göre daha dikkatli planlanır. Doğrudan yol vermede çekilen ilk akım, nominal akımın altı ila sekiz katına ulaşabilir; bu da 130-140 A nominal akıma sahip bir motorda kısa süreli olarak 800 A'i aşan bir pik anlamına gelir. Böyle bir sıçrama hem şebekede gerilim düşümüne yol açar hem de mekanik aktarma elemanlarını zorlar. Bu nedenle yıldız-üçgen yol verme, sargıları önce yıldız bağlayarak başlangıç akımını yaklaşık üçte birine indirir; ardından üçgene geçilerek tam güce ulaşılır.

  • Yumuşak yol verici (soft starter): gerilimi rampa ile artırarak motoru sarsıntısız hızlandırır ve kayış-kaplin gibi aktarma elemanlarının ömrünü uzatır.
  • Frekans sürücüsü: sıfır devirden kontrollü hızlanma sağlayarak hem yol verme akımını sınırlar hem de devir kontrolü sunar.
  • Yıldız-üçgen: ekonomik bir çözüm olsa da geçiş anındaki tork boşluğu yüksek atalet yüklerinde sorun yaratabilir.

Yüksek Hızda Titreşim ve Gürültü Yönetimi

3000 d/d'lik yüksek devir, denge ve gürültü açısından özel önem taşır. Dönen kütlenin küçük bir dengesizliği bile bu hızda belirgin titreşime dönüşebildiğinden, rotorun fabrikada dinamik balans işleminden geçirilmesi gerekir. Balans kalitesi genellikle yarım kama (half key) yöntemiyle ve belirli bir titreşim sınıfına göre yapılır. Yüksek hızda fan gürültüsü de artar; bu yüzden bazı uygulamalarda düşük gürültülü fan kapakları veya zorlu ortamlarda ayrı soğutma çözümleri tercih edilir. Motorun zemine sağlam ve düz bir kaide üzerine montajı, kaplin merkezlemesinin hassas yapılması ve gerektiğinde titreşim sönümleyici takozların kullanılması, hem konfor hem de rulman ömrü açısından doğrudan fayda sağlar.
