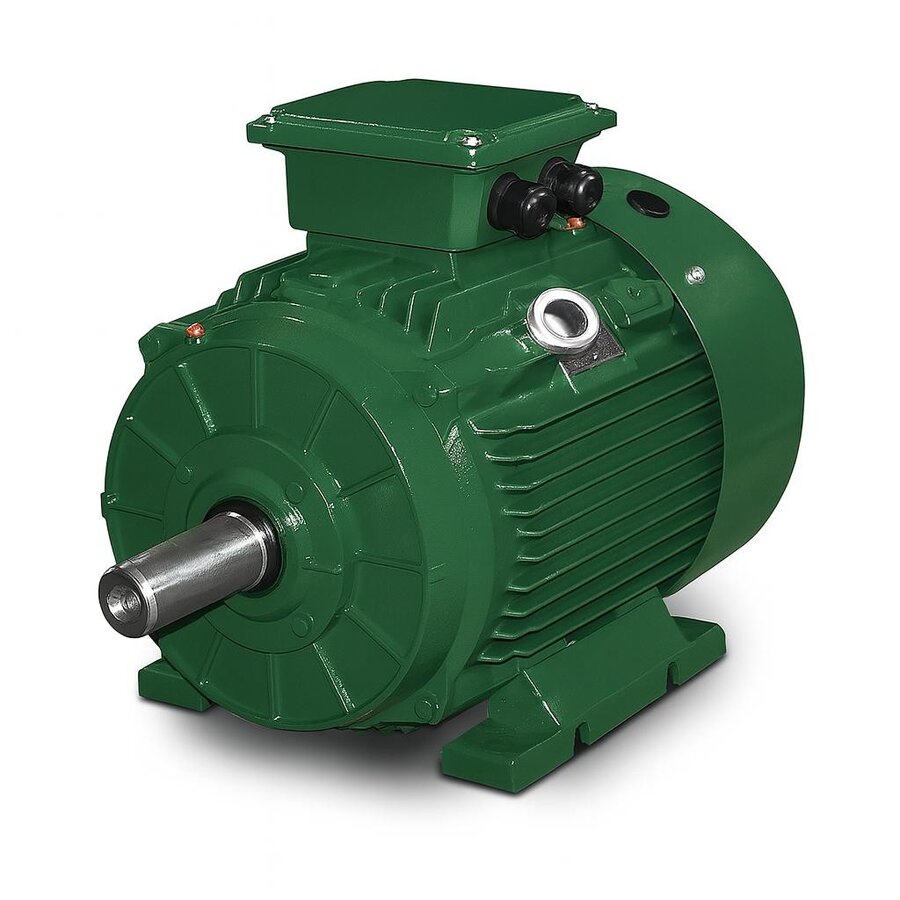

Orta güçlü ve düşük devirli bir tahrik aradığınızda, 6 kutuplu 5,5 kW sınıfı motorlar pek çok uygulamada doğru dengeyi yakalar. 1000 devirde dönen bu motor, 3000 ya da 1500 devirli muadillerine göre mil ucunda belirgin biçimde daha yüksek tork üretir ve bu da onu yavaş ama yüklü işlerde tercih edilir kılar. Aşağıda bu motorun teknik karakterini, doğru seçim kriterlerini ve sahada karşılaşılan tipik kullanım senaryolarını ayrıntılı biçimde ele alıyoruz.

1000 Devir Ne Anlama Gelir

Bir asenkron motorun devri, kutup sayısı ve şebeke frekansı tarafından belirlenir. 50 Hz şebekede senkron devir, 6000 sayısının kutup çifti sayısına bölünmesiyle bulunur; 6 kutuplu (3 kutup çifti) bir motorda bu değer 1000 d/d olur. Gerçekte sincap kafesli rotor, yük altında bu senkron devrin biraz altında döner. Aradaki bu fark "kayma" (slip) olarak adlandırılır ve genellikle yüzde 3 ila 5 bandındadır. Dolayısıyla anma yükünde mil, 950-970 d/d civarında çalışır. Bu nispeten düşük devir, aynı güçteki bir motorun çok daha fazla tork üretmesi anlamına gelir.

5,5 kW Gücün Tork Karşılığı

Güç, torkun devirle çarpımıdır. Aynı 5,5 kW güç 3000 devirde üretildiğinde mil ucunda yaklaşık 17,5 Nm tork elde edilirken, 1000 devirde bu değer 52 Nm dolayına çıkar. Yani üç kat daha yüksek bir tork. Bu nedenle yavaş dönmesi gereken ancak harekete geçerken yüksek direnç gösteren yükler için 1000 devirli motor doğru seçimdir. Aşağıdaki noktalar bu güç sınıfının pratik karşılığını özetler:

  • Anma akımı 400 V şebekede yaklaşık 12-13 A bandındadır.
  • Kalkış torku, anma torkunun 1,8-2,2 katı seviyesinde gerçekleşir.
  • Doğrudan yol verme (DOL) ile kalkış akımı anma akımının 6-7 katına ulaşabilir; bu yüzden orta güçlü panolarda yumuşak yol verici düşünülebilir.

Verim Sınıfları ve Enerji

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar verim sınıflarına ayırır. 5,5 kW gibi sürekli çalışan bir motorda IE3 ya da IE4 tercih etmek, yıllık enerji faturasında somut tasarruf sağlar. Örneğin günde 16 saat, yılda 300 gün çalışan bir motorda IE2'den IE3'e geçiş yüzde 2-3'lük bir verim artışı getirir; bu da binlerce kilovatsaatlik tasarruf demektir. IE3 verim sınıfı motorlar hakkındaki yazımızda bu hesabı ayrıntılı bulabilirsiniz.

Yalıtım, Koruma ve Çalışma Sınıfı

Endüstriyel ortamda dayanıklılık, etiketteki birkaç anahtar değerle ölçülür. Standart 5,5 kW motorlarda yaygın değerler şunlardır:

  • IP55 koruma: Toz girişine karşı tam koruma ve her yönden gelen su jetlerine dayanım. Tozlu üretim sahaları ve dış mekana yakın kullanımlar için yeterlidir.
  • F sınıfı yalıtım: Sargı malzemesi 155 °C üst sınıra dayanacak şekilde seçilir; uygulamada motor bu sınırın altında, B sınıfı ısınmayla işletildiğinde bobin ömrü belirgin biçimde artar.
  • S1 sürekli çalışma: Motor kesintisiz tam yükte çalışabilecek şekilde tasarlanmıştır; pompa ve fan gibi 7/24 uygulamalar için uygundur.

Gövde, Bağlantı ve Montaj Biçimleri

5,5 kW motorlar genellikle 132 gövde boyunda gelir. Gövde malzemesi olarak pik döküm, titreşim sönümleme ve mekanik dayanım açısından ağır hizmet uygulamalarında öne çıkarken, alüminyum gövde hafifliği ve ısı dağıtımıyla daha hareketli tesisatlarda avantaj sağlar. Montaj biçimi seçimi de uygulamaya bağlıdır: ayaklı B3 gövde konveyör ve genel makine tahriklerinde, flanşlı B5 doğrudan pompa veya redüktör bağlantısında, küçük flanşlı B14 ise kompakt montajlarda kullanılır.

Şebeke Bağlantısı ve Faz Dengesi

5,5 kW motor klemens kutusunda altı uçlu bağlantı bulunur ve 400 V şebekede üçgen, daha yüksek hat geriliminde yıldız bağlanır. Doğru bağlantı şekli etiket üzerindeki gerilim/bağlantı bilgisine göre seçilmelidir; yanlış bağlantı ya yetersiz tork ya da sargının aşırı ısınmasıyla sonuçlanır. Üç fazlı beslemede fazlar arası gerilim dengesizliği yüzde 2'yi aştığında sargıda dengesiz akım ve ek ısınma görülür; bu nedenle pano girişindeki faz gerilimleri zaman zaman ölçülmelidir. Faz kaybında motor tek fazda kalır, yüksek akım çeker ve koruma devresi atmazsa kısa sürede sargı yanabilir; bu yüzden faz koruma rölesi orta güçlü tahriklerde önerilir.

Frekans İnvertörüyle Hız Kontrolü

5,5 kW motorun bir frekans invertörüyle (VFD) sürülmesi, sabit devirli çalışmaya göre önemli esneklik kazandırır. İnvertör, çıkış frekansını değiştirerek motoru 1000 d/d'nin altında veya üstünde çalıştırabilir; pompa ve fan uygulamalarında debinin devirle birlikte düşürülmesi belirgin enerji tasarrufu sağlar, çünkü bu yüklerde güç tüketimi devrin küpüyle değişir. Ancak invertör çıkışındaki yüksek frekanslı darbeler sargı yalıtımını zorlayabilir; uzun kablolarda dV/dt filtresi veya çıkış reaktörü kullanmak yalıtım ömrünü korur. Düşük devirde uzun süreli çalışmada, mile bağlı fanın soğutması zayıfladığı için zorlanmış soğutma seçeneği değerlendirilmelidir.

Tipik Kullanım Alanları

1000 devirli 5,5 kW motor, hızdan çok kuvvet isteyen işlerde kendini gösterir. Sıkça karşılaşılan uygulamalar:

  • Yavaş hızlı bant ve zincirli konveyörler
  • Karıştırıcılar ve mikserler (yoğun kıvamlı malzeme)
  • Düşük devirli santrifüj ve eksenel fanlar
  • Küçük kapasiteli kırıcı ve öğütücüler
  • Redüktör girişine doğrudan kuplajlı tahrikler

Bu işlerin ortak noktası, yükün ağır kalkması ve devir düşüklüğünün bir avantaja dönüşmesidir. Devri yüksek bir motorla aynı işi yapmak için araya redüktör koymak gerekirdi; 6 kutuplu motor bu ihtiyacı kısmen ortadan kaldırır.

Doğru Seçimde Dikkat Edilecekler

Motor seçerken yalnızca güç değerine bakmak yanıltıcı olabilir. Yükün kalkış karakteri, günlük çalışma süresi, ortam sıcaklığı ve frekans invertörü ile mi yoksa doğrudan mı çalıştırılacağı belirleyici unsurlardır. Frekans invertörüyle hız kontrolü yapılacaksa, motorun bağımsız soğutmaya ihtiyaç duyup duymadığı kontrol edilmelidir; çünkü düşük devirlerde gövde fanının soğutma kapasitesi azalır. Ayrıca rakım ve ortam sıcaklığı 1000 m ve 40 °C'yi aşıyorsa anma gücünde düşürme (derating) hesaba katılmalıdır.

Bakım ve Uzun Ömür

Asenkron motorların en güçlü yanı sade yapısıdır; fırça veya kolektör yoktur, dolayısıyla aşınan parça sayısı azdır. Buna karşın rulmanlar düzenli ilgi ister. Çalışma saatine bağlı olarak rulman greslemesi yapılması, gövde havalandırma kanallarının tozdan temizlenmesi ve titreşim ile sargı sıcaklığının periyodik izlenmesi, motor ömrünü ciddi biçimde uzatır. Klemens kutusundaki bağlantıların gevşememesi de ısınma ve arıza riskini azaltır.

DRG Olarak Tedarik Yaklaşımımız

İzmir merkezli tedarik ağımızla 5,5 kW 1000 devir sınıfı motorları farklı gövde, verim sınıfı ve bağlantı seçenekleriyle sunuyoruz. Uygulamanıza en uygun konfigürasyonu birlikte belirleyip kısa sürede teslim ediyoruz. Ürün gamımızın tamamını ve teknik destek için ana sayfamızı ziyaret edebilirsiniz. Doğru motor seçimi, hem ilk yatırımın hem de yıllar boyu sürecek enerji maliyetinin belirleyicisidir; bu yüzden seçim aşamasında yükünüzün gerçek karakterini paylaşmanız işimizi kolaylaştırır.
