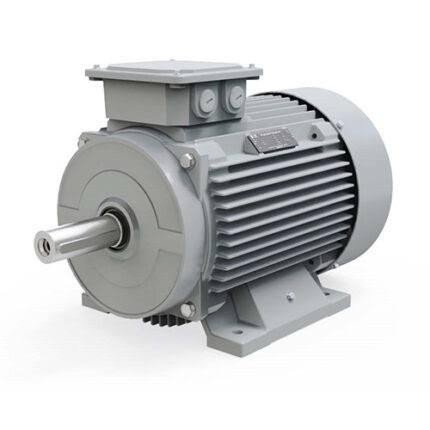

4 kW gücünde ve 3000 devir/dakika hıza sahip elektrik motoru, görece kompakt boyutuna karşın yüksek hız gerektiren endüstriyel uygulamalarda sıkça tercih edilen bir çözümdür. 2 kutuplu tasarımı sayesinde 50 Hz şebekede senkron 3000 d/d, yük altında ise kayma nedeniyle yaklaşık 2870-2920 d/d arasında döner. Bu yazıda 4 kW 2 kutuplu motorun teknik özelliklerini, uygun olduğu işleri ve seçim sırasında dikkat edilmesi gereken noktaları detaylandırıyoruz.

Güç, Devir ve Tork İlişkisi

4 kW motorun 3000 d/d hızda ürettiği nominal tork yaklaşık 13 Nm seviyesindedir. Tork, gücün açısal hıza oranıyla belirlendiğinden, aynı 4 kW gücün 1500 d/d (4 kutup) versiyonu yaklaşık 26 Nm tork üretir. Yani yüksek devir, düşük torkla birlikte gelir. Bu nedenle 2 kutuplu 4 kW motor, yüksek tork değil yüksek akış veya yüksek hız isteyen yerlerde mantıklıdır. Şebeke beslemesi 400V/50Hz üç fazdır; nominal akım gövde sınıfına göre yaklaşık 7,5-8 A civarında seyreder.

  • Senkron hız: 3000 d/d (2 kutup, 50 Hz)
  • Yaklaşık nominal tork: 13 Nm
  • Kayma (slip): tam yükte %2-4 bandında
  • Beslemesi: 400V / 50Hz / 3 faz

Verim Sınıfı ve Enerji Tüketimi

4 kW motor, IEC 60034-30-1 standardına göre IE3 (premium) veya IE4 (super premium) verim sınıfında temin edilebilir. Bu güç bandında IE3 bir motorun verimi tipik olarak %88-89, IE4 ise %90-91 aralığındadır. Aradaki bir-iki puanlık fark, günde 16 saat ve yılda 5000 saat çalışan bir motorda yıllık birkaç yüz kWh tasarruf anlamına gelir. Sürekli çalışan uygulamalarda IE3 elektrik motorları minimum tercih olmalı; yoğun kullanımda IE4 yatırımı kendini hızla amorti eder.

Mekanik Yapı ve Yalıtım

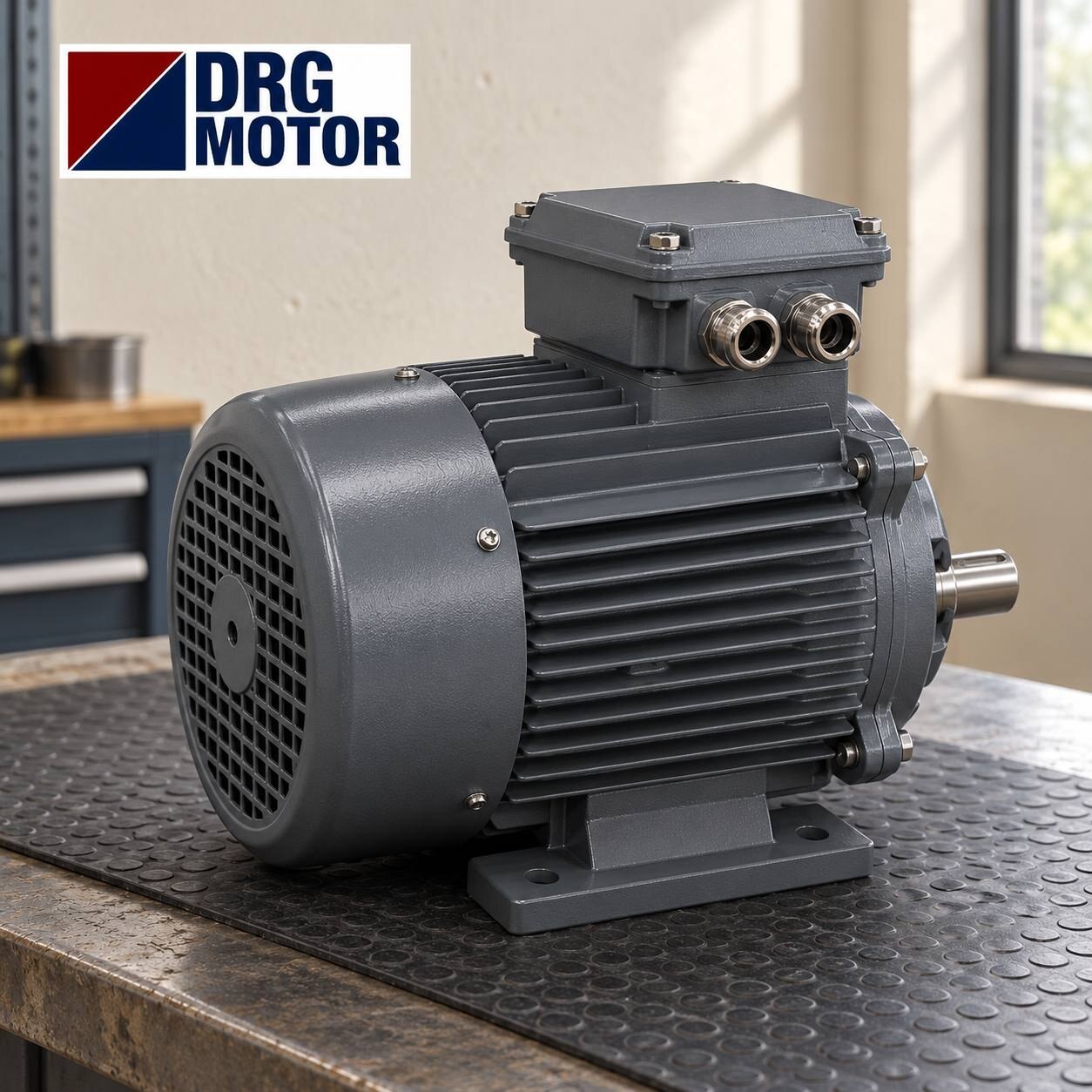

Bu sınıftaki motorlar genellikle pik döküm gövdeli olarak tercih edilir; pik döküm, alüminyuma göre daha yüksek mekanik dayanım ve titreşim sönümleme sağlar, ağır sanayi ortamında uzun ömür sunar. Sargı yalıtımı F sınıfı (155°C) olup, koruma derecesi IP55 ile toz ve su jetlerine karşı kapalıdır. Rotor, bakım gerektirmeyen sincap kafesli tiptir; harici fırça veya kollektör bulunmaz, bu da arıza olasılığını düşürür.

  • Gövde: pik döküm (dayanıklı) veya alüminyum (hafif) seçenekli
  • Yalıtım: F sınıfı, 155°C
  • Koruma: IP55
  • Çalışma rejimi: S1 (sürekli)

Bağlantı Tipleri ve Montaj

4 kW motor, montaj ihtiyacına göre farklı bağlantı tipleriyle sunulur. Ayaklı B3 montaj zemin üzerine cıvatalama için; flanşlı B5 büyük flanşla pompa veya redüktöre doğrudan bağlantı için; B14 ise küçük yüzlü flanşla kompakt montaj için kullanılır. Doğru bağlantı tipi, motorun bağlanacağı makineye göre belirlenir ve yanlış seçim sonradan adaptör maliyeti doğurur.

Tipik Kullanım Alanları

4 kW 2 kutuplu motorun yüksek hızı, akışın belirleyici olduğu makinelerde avantaj sağlar. Santrifüj pompalar, yüksek devirli fanlar ve blowerlar, küçük kompresörler, öğütücüler ve bazı tezgah uygulamaları bu motorla verimli çalışır. Yüksek devirli santrifüj pompalarda debi ve basınç doğrudan hıza bağlı olduğundan 3000 d/d motor ideal performans verir. DRG Motor olarak bu güç sınıfında farklı bağlantı ve verim seçeneklerini stoktan tedarik ediyoruz.

  • Santrifüj ve çevresel pompalar
  • Yüksek devirli fan ve aspiratörler
  • Küçük hava kompresörleri
  • Öğütme ve karıştırma üniteleri

Seçim Kriterleri

Motoru seçerken yalnızca güce değil, çalışacak yükün karakterine bakmak gerekir. Yük momenti, kalkış sıklığı, ortam sıcaklığı ve rakım performansı etkiler. 40°C üzeri ortamlarda veya 1000 metre üzeri rakımda motorun nominal gücü düşer; bu durumda bir üst güç sınıfı düşünülebilir. Hız kontrolü gerekiyorsa motorun bir frekans invertörü (VFD) ile sürülmesi planlanmalı ve invertör uyumlu yalıtım tercih edilmelidir.

Bakım ve Ömür

Sincap kafesli asenkron yapısı sayesinde 4 kW motor düşük bakım gerektirir. Periyodik kontrol noktaları rulman durumu, sargı yalıtım direnci ve soğutma kanatlarının temizliğidir. Rulmanlar uygulama yoğunluğuna göre 20.000-40.000 saat arasında değiştirilebilir. Düzenli temizlik ve doğru gerilimde çalıştırma ile motor on yıl ve üzeri sorunsuz hizmet verebilir.

Frekans İnvertörü ile Kullanım

4 kW 2 kutuplu motor, sabit hızda çalışabileceği gibi bir frekans invertörü (VFD) üzerinden değişken hızda da sürülebilir. VFD kullanımı, özellikle pompa ve fan uygulamalarında ihtiyaç anında hızı düşürerek ciddi enerji tasarrufu sağlar; çünkü akışkan makinelerinde güç tüketimi hızın küpüyle değişir. Hızı yalnızca yüzde yirmi düşürmek bile güç tüketiminde çok daha büyük bir azalma getirir. İnvertörlü çalışmada motorun düşük hızda yeterli soğuyamaması ihtimaline karşı harici fan (zorlanmış soğutma) veya invertör uyumlu yalıtım tercih edilmesi önerilir.

İnvertör seçilirken motorun nominal akımına uygun bir cihaz tercih edilmeli, kablo boyu uzunsa çıkışa du/dt filtresi eklenmelidir. Bu önlemler hem sargı yalıtımını hem rulmanları uzun vadeli zarardan korur ve motorun servis ömrünü belirgin biçimde uzatır.

Asenkron Yapının Avantajları

4 kW motor, sincap kafesli asenkron (indüksiyon) prensibiyle çalışır. Bu yapıda dönen alanın rotoru sürüklemesi ile tork üretilir ve fırça, kollektör veya kalıcı mıknatıs gerekmez. Sonuç olarak motor hem ucuz hem dayanıklı hem de bakımı kolaydır. Doğrudan şebekeye bağlanarak ek bir sürücü olmadan da çalışabilmesi, basit uygulamalarda büyük avantajdır. Asenkron AC motorlar bu sağlamlık nedeniyle endüstride en yaygın motor tipidir.

Ortam Koşulları ve Derating

Bir motorun etiket değerleri standart koşullar için geçerlidir: 40°C ortam sıcaklığı ve 1000 metreye kadar rakım. Bu sınırların aşıldığı yerlerde motorun verebileceği güç düşer, buna derating denir. Örneğin 55°C ortamda çalışan bir motorun nominal gücü belirgin biçimde azalır; bu durumda ya bir üst güç sınıfı seçilir ya da çalışma yükü sınırlandırılır. Yüksek tozlu, nemli veya korozif ortamlarda ise IP koruma sınıfı yükseltilmeli, gerekirse özel boya ve sızdırmazlık tercih edilmelidir. Ortam koşullarının doğru değerlendirilmesi, motorun aşırı ısınıp erken arızalanmasını önler ve beklenen verimle çalışmasını güvence altına alır. Bu yüzden seçim aşamasında yalnızca elektriksel değerler değil, motorun çalışacağı fiziksel ortam da titizlikle ele alınmalıdır.

Doğru Motoru Seçmek İçin Öneriler

4 kW 3000 devir motor, yüksek hız ve orta güç dengesini arayan uygulamalar için yerinde bir seçimdir. Ancak nihai kararı verirken uygulamanın gerçek yük profilini, beklenen günlük çalışma süresini ve enerji maliyetini birlikte değerlendirmek gerekir. Sürekli çalışan tesisler için IE4 verim sınıfı, kesintili kullanımlar için IE3 çoğu durumda en akılcı dengeyi sunar. Teknik özellikler ve mevcut stok hakkında bilgi almak için bizimle iletişime geçebilirsiniz; uygulamanıza en uygun konfigürasyonu birlikte belirleyelim.
