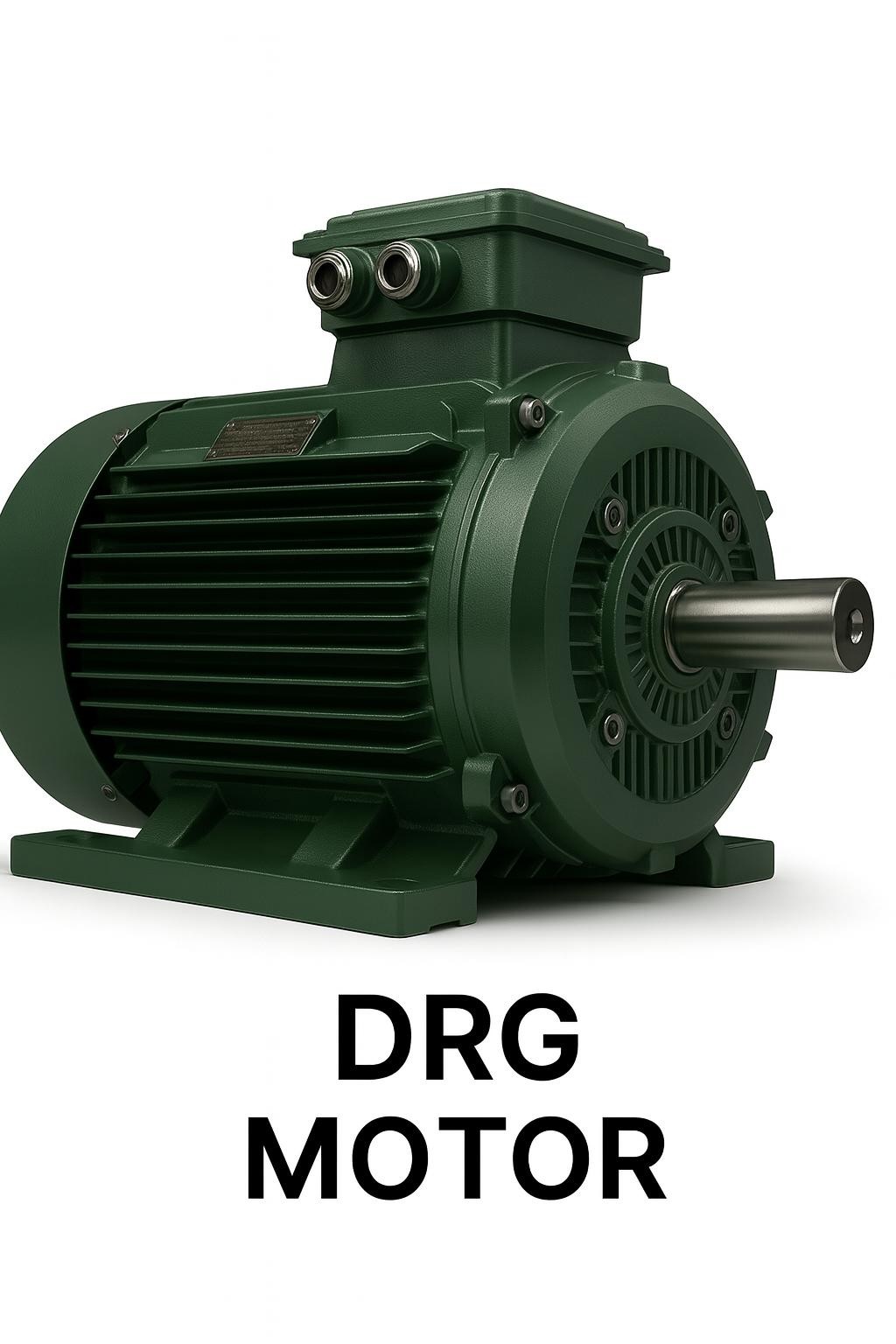

Sanayi makinelerinde motor seçiminin temelinde güç, devir ve tork üçlüsü arasındaki denge yatar. Yüksek tork gerektiren ancak düşük hızda çalışan uygulamalarda, 4 kW gücündeki 6 kutuplu bu motor öne çıkar; 1000 d/d senkron hız sınıfında yer alarak ağır yük altında uzun süreli ve güvenli çalışma sunar. Bu yazıda bu güç ve devir sınıfının teknik özelliklerini, sürücü uyumunu, mekanik dayanımını ve seçim kriterlerini derinlemesine ele alıyoruz.

Güç, Kutup Sayısı ve Devir İlişkisi

4 kW güç, yaklaşık 5,5 beygir gücüne karşılık gelir. 6 kutuplu sargı yapısı, 50 Hz şebekede 1000 d/d senkron hız üretir; sincap kafesli rotordaki kayma nedeniyle gerçek devir yük altında yaklaşık 955-970 d/d aralığında kalır. Bu güç ve devirde milden alınan sürekli tork yaklaşık 40 Nm seviyesindedir. Aynı gücü 1500 d/d veren 4 kutuplu bir motor verseydi tork yaklaşık 25 Nm olurdu; 6 kutuplu yapının daha yüksek torku, kaldırma ve sıkıştırma gibi işlerde doğrudan kazanca dönüşür.

Düşük Hız – Yüksek Tork Avantajı

4 kW 1000 devir motorun karakteristik üstünlüğü, düşük hızda yüksek tork üretmesidir. Bu, kaldırma, itme ve sıkıştırma gibi yüksek dirence karşı çalışan sistemlerde belirleyicidir.

  • Ağır yükte kalkışta devir düşmesi ve zorlanma azalır
  • Düşük devir, makinede titreşimi ve sarsıntıyı sınırlar
  • Redüktör kademesi azaltılarak mekanik aktarım sadeleşir

Elektriksel Yapı ve Yol Verme Seçenekleri

4 kW motorlar trifaze 400V / 50Hz şebekede çalışır. Bu güçte doğrudan yol verme yüksek kalkış akımı çektiğinden, çoğu tesiste yıldız-üçgen yol verici ya da frekans konvertörü (VFD) tercih edilir. Yıldız-üçgen yöntemi kalkış akımını belirgin biçimde düşürürken, VFD tam hız kontrolü ve enerji optimizasyonu sağlar.

  • Hız kontrolü ile proses ihtiyacına göre devir ölçeklenir
  • Yumuşak kalkış ve duruş, kaplin ve dişli aşınmasını azaltır
  • Kalkış sırasında motor ve bağlı ekipman korunur
  • Aşınma ve titreşim kaynaklı arıza riski düşer

Verim Sınıfı ve Enerji Hesabı

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar verim sınıflarına ayırır. 4 kW 1000 devir motorlar genellikle IE2 ya da IE3 sınıfında tedarik edilir. Yüksek verim sınıfı, aynı mekanik çıkış için daha az şebeke gücü çekilmesi anlamına gelir. Günde 8 saat çalışan 4 kW bir motorda yüzde iki-üçlük bir verim farkı bile yıllık yüzlerce kilovatsaatlik tasarrufa karşılık gelebilir; sürekli çalışan tesislerde bu fark işletme bütçesinde net biçimde görülür. Daha derin bir karşılaştırma için IE3 verim sınıfı motorlar yazımız yol gösterir.

Pik Döküm Gövde, Yalıtım ve Koruma Sınıfı

4 kW sınıfı motorlar tipik olarak pik döküm gövdeyle gelir. Pik döküm, titreşim sönümleme ve dış darbeye direnç bakımından üstündür ve yoğun tempolu çalışmada gövde sıcaklığını dengede tutar. Motor F sınıfı yalıtıma (155°C) ve genellikle IP55 koruma sınıfına sahiptir; IP55 toz girişine karşı tam koruma ve su jetlerine dayanım sağlar. TEFC yapıda mile bağlı harici fan, motoru sürekli soğutarak uzun çalışmalarda ısınmayı sınırlar.

S1 Sürekli Çalışma, Rulman ve Bağlantı Tipleri

Bu motorlar S1 sürekli çalışma rejimine uygundur; sabit yükte kesintisiz çalışma için tasarlanmıştır. Rulmanlar yüksek radyal ve eksenel yüklere dayanacak biçimde seçilir ve minimum bakımla uzun ömür hedeflenir. Mekanik bağlantıda B3 (ayaklı), B5 (flanşlı) ve B14 (yüz flanşlı) seçenekleri sunulur. Redüktörle doğrudan eşleştirilen sistemlerde flanşlı tipler, zemine sabitlenen uygulamalarda ayaklı gövde tercih edilir. Doğru bağlantı tipi, montajda eksen kaçıklığını ve buna bağlı rulman yükünü azaltır.

Mil Boyutu, Kaplaj ve Eksen Hizalama

4 kW 6 kutuplu motor genellikle 112M gövde boyunda, 28 mm mil çapıyla bulunur. Mil ucundaki kama yuvası, kaplin veya kasnak bağlantısının kaymadan tork iletmesini sağlar. Tahrik edilen makineye doğrudan kaplajla bağlanırken esnek (elastik) kaplin kullanmak, kaçınılmaz küçük eksen kaçıklıklarını tolere eder ve rulman üzerindeki ek yükü azaltır. Kayış-kasnak aktarımında ise kasnak çapı ve kayış gerginliği önemlidir; aşırı gergin kayış mil ucunda eğilme momenti oluşturarak ön rulmanın erken yorulmasına yol açar. Montaj sırasında lazer hizalama ya da komparatörle yapılan ölçüm, titreşim seviyesini düşürerek hem motorun hem de bağlı ekipmanın ömrünü uzatır.

Termik Koruma ve Pano Tasarımı

4 kW motorun panosunda termik manyetik şalter veya motor koruma rölesi, anma akımına (yaklaşık 9-10 A, 400 V) göre ayarlanır. Aşırı yük, faz kaybı ve kısa devreye karşı koruma, sargının yanmasını önleyen ilk savunma hattıdır. Sürekli çalışan kritik tahriklerde sargıya gömülü PTC termistör veya PT100 sensörü, gövde fanının yetmediği durumlarda gerçek sargı sıcaklığını izleyerek erken uyarı verir. Frekans konvertörüyle düşük devirde uzun süre çalışılacaksa, harici (zorlanmış) soğutma fanı düşünülmelidir; çünkü mile bağlı fan, devir düştükçe daha az hava sevk eder ve soğutma kapasitesi azalır.

Kullanım Alanları

4 kW 1000 devir motor, yüksek tork ve dayanım isteyen birçok endüstriyel sistemde kullanılır:

  • Redüktörlü sanayi makineleri ve ağır konveyör sistemleri
  • Beton, harç ve yoğun kıvamlı malzeme karıştırma kazanları
  • Su, çamur ve kimyasal madde pompaları
  • Pres ve sıkıştırma sistemleri
  • Kaldırma ve vinç uygulamaları
  • Tahıl taşıma ve işleme ekipmanları

Bu sistemlerin ortak yanı, sürekli ve ağır yük altında kararlı tork talep etmeleridir; 6 kutuplu yapı bu ihtiyacı karşılar. Farklı güç ve devirdeki modelleri drgmotor.com üzerinden inceleyebilirsiniz.

Devir Düşüklüğünün Mekanik Aktarıma Etkisi

1000 devirli bir motorun en somut faydalarından biri, tahrik zincirinde redüktör ihtiyacını azaltmasıdır. Yükü 1500 ya da 3000 devirden istenen düşük hıza indirmek için çok kademeli bir redüktör gerekirken, 6 kutuplu motor zaten düşük devirde çalıştığından tek kademeli ve daha küçük bir redüktör çoğu zaman yeterli olur. Bu sadeleşme, hem ilk yatırımı hem de redüktör kaynaklı sürtünme kayıplarını düşürür; ayrıca dişli sayısının azalması gürültü ve bakım yükünü de geriye çeker. Konveyör ve karıştırıcı gibi düzgün hız isteyen yüklerde, motorun düşük devirde kararlı tork vermesi, bant ve karıştırma palinin sarsıntısız hareket etmesini sağlar.

Seçim Ölçütleri ve Bakım

Motoru seçerken etiket gücünün ötesinde çalışma rejimi, ortam sıcaklığı, montaj tipi ve sürücü uyumu birlikte değerlendirilmelidir. Periyodik bakımda rulman sesinin dinlenmesi, fan kapağındaki tozun temizlenmesi ve klemens bağlantı sıkılığının kontrolü en temel adımlardır. Bu basit kontroller, motorun beklenen ömrünü tamamlamasını ve verim kaybı yaşamamasını sağlar.

4 kW 1000 devir motoru; düşük hız, yüksek tork ve sürekli ağır yük isteyen sistemler için sağlam ve dengeli bir tercihtir. İhtiyacınıza uygun güç, verim sınıfı ve bağlantı tipindeki motorları İzmir merkezli tedarik ağımızla sunuyoruz; uygulamanıza en doğru oturan modeli birlikte belirleyebiliriz.
