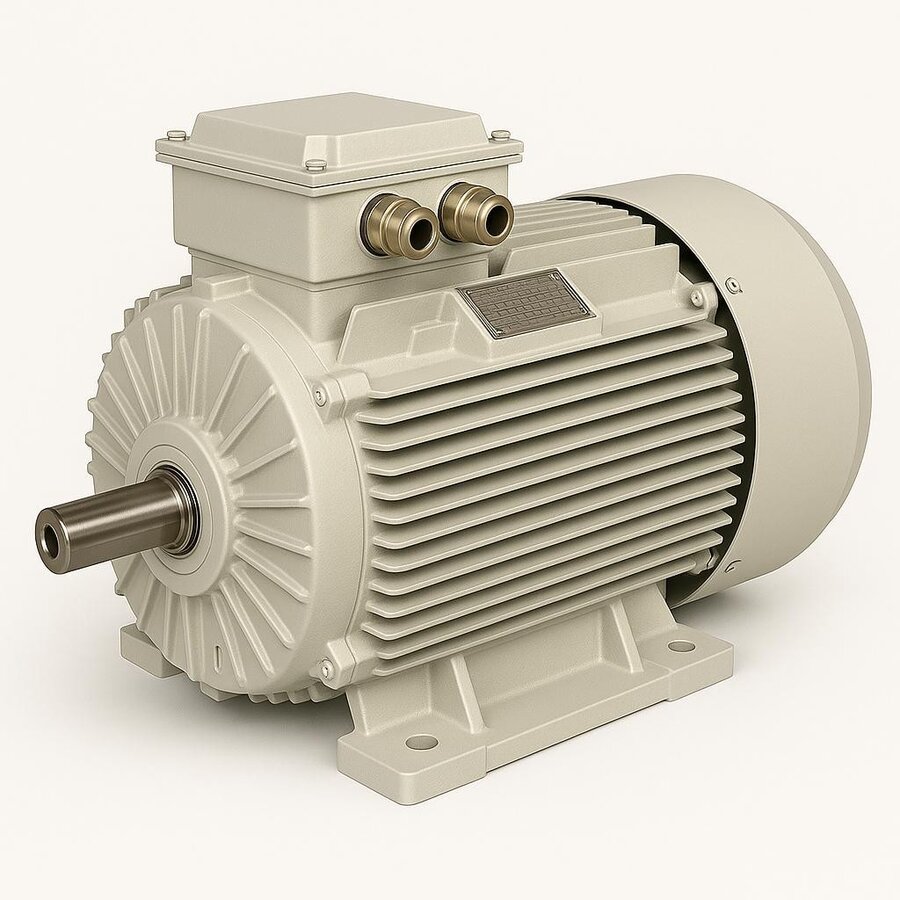

37 kW gücündeki pik döküm gövdeli elektrik motorları, yaklaşık 50 beygir gücüne karşılık gelen ve orta-ağır sanayi tahriklerinde sıkça tercih edilen bir sınıftır. Bu güç seviyesinde gövde malzemesi olarak pik döküm, mekanik dayanım ve ısıl kararlılık açısından belirleyici bir avantaj sağlar. Kırıcıdan büyük fana, yüksek debili pompadan redüktörlü karıştırıcıya kadar pek çok ağır uygulamada bu güç sınıfı standart bir tahrik çözümü olarak karşımıza çıkar.

37 kW Gücün Sanayideki Yeri

50 HP'lik bir motor, orta ölçekli tahriklerle ağır sanayi arasında bir köprü konumundadır. Tek başına bir kırıcıyı veya yüksek basınçlı bir pompayı çevirebilecek kadar güçlü, buna karşın kabin tipi panolara sığacak ve standart yıldız-üçgen yol verme ile devreye alınabilecek kadar yönetilebilirdir. Bu denge, 37 kW'ı tesislerde sık tekrarlanan bir kademe yapar; yedek motor stoğunda da en çok bulundurulan güçlerden biridir.

37 kW Motorun Tipik Çalışma Değerleri

4 kutuplu bir 37 kW motor 400 V / 50 Hz şebekede 1500 d/d senkron hıza yakın döner ve tam yükte yaklaşık 48 A çeker. Anma momenti devre bağlı olarak değişir; 1500 d/d için yaklaşık 235 Nm civarındadır. 2 kutuplu varyant ise 3000 d/d ile daha yüksek hız, daha düşük moment sunarken, 6 kutuplu model 1000 d/d'de yaklaşık 350 Nm'ye varan yüksek tork üreterek ağır kalkışlı yükler için uygun hale gelir. Yük altında sincap kafesli rotorda oluşan kayma (slip) tipik olarak %1-2 mertebesindedir, bu da gerçek devri senkron hızın biraz altına çeker.

  • 2 kutup: ~2950 d/d, yüksek hızlı pompa ve kompresör tahrikleri
  • 4 kutup: ~1475 d/d, genel amaçlı en yaygın seçim
  • 6 kutup: ~975 d/d, kırıcı ve karıştırıcı gibi yüksek tork işleri

Pik Döküm Gövdenin Katkısı

Pik döküm gövde, alüminyuma göre çok daha rijittir ve yatak merkezlerini hizada tutarak titreşimi azaltır. Bu sayede yatak ömrü uzar, gürültü düşer ve motor sürekli yük altında daha kararlı sıcaklıkta kalır. 37 kW gibi bir güçte içeride üretilen ısı ve mekanik kuvvetler ciddidir; pik döküm bu yükleri sönümleyerek deformasyonu sınırlar. Ağır darbeli tahriklerde, örneğin malzemenin düzensiz beslendiği kırıcılarda, bu fark belirgin biçimde hissedilir. Dökme demirin yüksek ısıl kütlesi ani yük değişimlerinde sıcaklık dalgalanmasını da yumuşatır.

Yalıtım, Koruma ve Çalışma Rejimi

Bu sınıftaki motorlar genellikle F sınıfı yalıtım (155 °C) ile sarılır ve çoğunlukla B sınıfı sıcaklık artışında çalıştırılır; böylece sargıya termal yedek payı kalır ve ömür uzar. IP55 koruma, tozun girişini ve her yönden gelen su püskürtmesini engelleyerek tesis içi ortamlara uygunluk sağlar. S1 sürekli çalışma rejimi, motorun 24 saat boyunca anma yükünde kesintisiz dönebileceği anlamına gelir; pompa ve fan gibi sürekli işlerde aranan temel özelliktir.

Bağlantı Tipleri ve Montaj

37 kW motorlar B3 ayaklı, B5 flanşlı veya B14 yüzlü gövde seçenekleriyle sunulur. Konveyör ve fan gibi ayak üstüne oturtulan uygulamalarda B3, pompa ve redüktöre doğrudan kavranan yerlerde ise B5 flanş tercih edilir. Doğru bağlantı tipi, kaplin hizalamasını ve montaj kolaylığını doğrudan etkiler; yanlış seçim erken yatak ve kaplin aşınmasına yol açar.

Kullanım Alanları

37 kW pik gövde motorlar taş ve maden kırıcılarında, büyük santrifüj ve aksiyal fanlarda, yüksek debili dalgıç ve santrifüj pompalarda, uzun konveyör hatlarında ve redüktörlü karıştırıcılarda kullanılır. Çimento, gıda, kimya ve atık su sektörleri bu güç sınıfının yoğun müşterileridir. Sürekli yük altında çalışan bu uygulamalarda gövdenin rijitliği ve verim sınıfı, hem arıza sıklığını hem de elektrik faturasını belirler.

Verim Sınıfı ve Enerji Tasarrufu

IEC 60034-30-1, motorları IE1'den IE5'e verim sınıflarına ayırır. 37 kW'lık bir IE3 sınıfı motor tipik olarak %93'ün üzerinde verimle çalışır; IE2'ye göre aradaki birkaç puanlık fark, yılda binlerce saat dönen bir motorda kayda değer bir enerji tasarrufuna dönüşür. Yılda 6000 saat çalışan, %2 daha verimli bir motor, 37 kW güçte yaklaşık 4.400 kWh'lik bir yıllık kazanç sağlar; bu da motorun ilk fiyat farkını kısa sürede geri kazandırır.

Pik Döküm ile Alüminyum Gövde Karşılaştırması

37 kW gibi ağır bir güç sınıfında gövde malzemesi seçimi yalnızca ağırlık meselesi değildir. Alüminyum gövdeli motorlar daha hafif ve ısıyı daha hızlı atan yapılarıyla küçük güçlerde avantajlıdır, ancak yüksek mekanik zorlanma altında daha esnektir. Pik döküm gövde ise yüksek elastiklik modülü sayesinde kaplinden veya kayış gerginliğinden gelen radyal kuvvetlere karşı şeklini korur. Bu rijitlik, yatak yuvalarının ekseni boyunca hizada kalmasını ve motorun yıllar boyunca ilk günkü titreşim seviyesinde çalışmasını sağlar. Darbeli yüklerin, malzeme sıçramasının ve termal döngülerin yoğun olduğu kırıcı, değirmen ve karıştırıcı uygulamalarında pik döküm gövde belirgin biçimde daha güvenilir bir tercihtir.

Yol Verme ve Devreye Alma

37 kW'lık bir motor doğrudan şebekeye bağlandığında anma akımının 6-7 katına varan bir yol alma akımı çeker; bu yaklaşık 300 A mertebesine ulaşabilir. Bu nedenle bu güç sınıfında çoğunlukla yıldız-üçgen yol verme veya yumuşak yol verici (soft starter) kullanılır. Yıldız-üçgen yöntem, kalkış sırasında sargıları önce yıldız bağlayarak akımı ve momenti düşürür, motor hızlanınca üçgene geçer. Pompa ve fan gibi yumuşak kalkan yüklerde soft starter, mekanik darbeyi ve şebeke dalgalanmasını azaltarak hem motoru hem de bağlı ekipmanı korur. Değişken hız gereken işlerde ise frekans sürücüsü (VFD) ile sürüş, hem kalkış akımını sınırlar hem de proses kontrolünü iyileştirir.

Bakım ve Uzun Ömür

37 kW'lık bir motor ciddi bir yatırımdır ve doğru bakımla on yılı aşan bir hizmet ömrü verebilir. Yatakların imalatçının önerdiği aralıklarla göre greslenmesi, sargı yalıtım direncinin dönemsel olarak megohmmetre ile ölçülmesi ve hava giriş ızgaralarının tozdan temizlenmesi temel bakım adımlarıdır. Faz dengesizliği, gevşek klemens bağlantısı veya tıkalı soğutma kanalları sargı sıcaklığını yükselterek yalıtımı yıpratır. Bu güç sınıfındaki motorlarda termistör (PTC) korumasının doğru bağlanması, aşırı ısınmaya karşı sargıyı koruyarak beklenmedik sarım arızalarının önüne geçer. Düzenli tutulan bir bakım kaydı, motorun titreşim ve sıcaklık eğilimini izlemeyi ve arızayı önceden fark etmeyi sağlar.

Doğru 37 kW Motoru Belirlemek

Seçimde devir, bağlantı tipi (B3/B5/B14) ve verim sınıfı (IE3/IE4) yükün karakterine göre belirlenmelidir. Yüksek kalkış momenti gereken işlerde 6 kutuplu model, sürekli yüksek hız isteyen işlerde 2 kutuplu model uygundur. İzmir merkezli tedarikçi DRG Motor, 0,55–355 kW aralığında pik gövdeli modeller sunar; uygulamanızın güç, devir ve bağlantı bilgisini paylaştığınızda size uygun 37 kW motoru ve güncel teklifi iletir.
