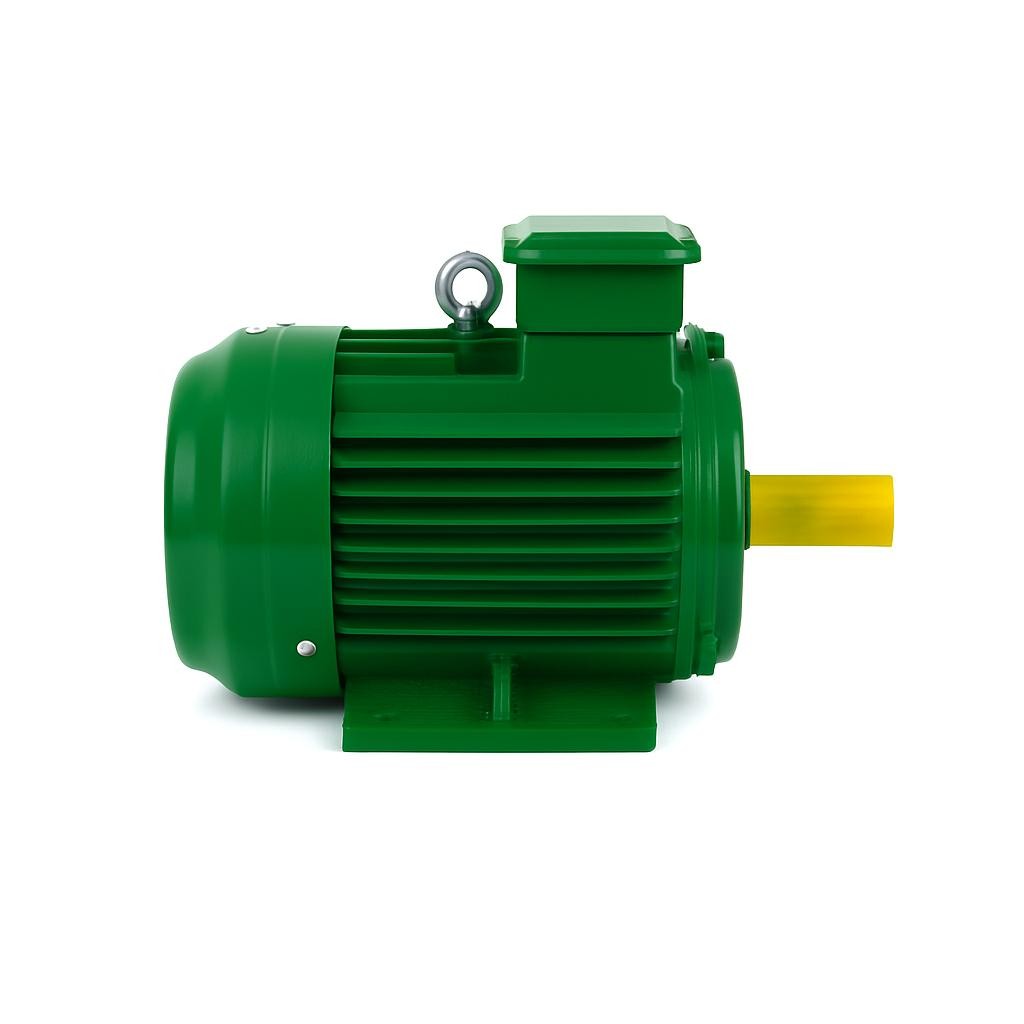

37 kW gücünde ve 3000 devir/dakika hızında çalışan elektrik motorları, yüksek hız gerektiren endüstriyel uygulamaların temel güç kaynağıdır. 2 kutuplu yapısıyla 50 Hz şebekede senkron 3000 d/d hıza ulaşan bu motor sınıfı, pompa, kompresör ve fan gibi yüksek devirde verim isteyen sistemlerde tercih edilir. DRG Motor olarak İzmir merkezli depomuzdan 37 kW 2 kutuplu motorları stoktan tedarik ediyor, doğru güç ve gövde seçiminde teknik destek sağlıyoruz.

2 Kutuplu Yapı ve 3000 Devir İlişkisi

Asenkron motorlarda devir sayısı, kutup sayısı ve şebeke frekansı tarafından belirlenir. 50 Hz frekansta 2 kutuplu (2k) bir motorun senkron hızı 3000 d/d'dir. Sincap kafesli rotorda her zaman bir miktar kayma (slip) bulunduğundan, yük altında gerçek devir genellikle 2900-2960 d/d aralığında gerçekleşir. Bu kayma motorun tork üretebilmesi için fiziksel olarak gereklidir; rotor manyetik alanı yakalamaya çalışırken aradaki fark torku doğurur.

3000 devir grubu, aynı güçteki 1500 d/d'lik 4 kutuplu modele göre daha küçük gövde boyutuna sahiptir. 37 kW 2 kutuplu motor tipik olarak IEC 200 gövde büyüklüğünde sunulur ve daha kompakt bir yerleşim sağlar.

Teknik Özellikler ve Standart Donanım

  • Güç: 37 kW (50 BG)
  • Devir: 2 kutuplu, ~2950 d/d (yük altında)
  • Gerilim: 400V / 50 Hz, üçgen-yıldız bağlanabilir (400/690V)
  • Koruma derecesi IP55: ilk rakam 5 toz girişinin engellendiğini, ikinci rakam 5 nozuldan gelen su jetine karşı işletme güvenliğini gösterir
  • Yalıtım: F sınıfı sargı (155°C dayanım), pratikte B sınıfı ısınma payıyla işletilir
  • Çalışma rejimi: S1 sürekli çalışma
  • Bağlantı tipi: B3 ayaklı, B5/B14 flanşlı seçenekleri
  • İki gövde alternatifi: darbe ve titreşimin yoğun olduğu hatlarda dökme demir, taşınabilir ve düşük güçlü kurulumlarda dökme alüminyum

F sınıfı yalıtımın B sınıfı sıcaklık artışıyla kullanılması, sargıların termal olarak rahat çalışmasını ve uzun ömrü beraberinde getirir. Bu yaklaşım yüksek devirde dahi sargı ömrünü korur.

3000 Devir Motorun Tipik Kullanım Alanları

37 kW 2 kutuplu motor, akışkanın yüksek basınçla taşındığı uygulamalarda öne çıkar. Santrifüj pompalarda basma yüksekliği devirle orantılı arttığından, yüksek devirli motorlar bu görevde idealdir.

  • Yüksek basınçlı santrifüj su pompaları
  • Vidalı ve pistonlu hava kompresörleri
  • Yüksek devirli radyal fan ve aspiratörler
  • Granül ve toz taşıma blower sistemleri
  • Test tezgâhları ve dinamometre uygulamaları

Santrifüj sistemlerde basma yüksekliğinin devre, debinin ise akış hattına nasıl bağlandığını pompa ve fan motorları başlığımızda örneklerle ele alıyoruz.

Verim Sınıfı ve Enerji Tüketimi

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar verim sınıflarına ayırır. 37 kW gibi orta-üst güç aralığındaki motorlar için IE3 premium verim artık birçok pazarda asgari gerekliliktir. 37 kW 2 kutuplu bir IE3 motorun verimi yaklaşık %92,7 seviyesindedir.

Bu güçte motor genellikle uzun saatler çalıştığı için verim farkı doğrudan elektrik faturasına yansır. Yılda 6000 saat çalışan bir motorda IE2'den IE3'e geçiş, yaklaşık %1-1,5 verim kazanımıyla yıllık birkaç bin kWh tasarruf sağlayabilir. IE3 elektrik motorları hakkındaki yazımızda hesaplama yöntemini detaylandırdık.

Yol Verme ve Frekans Kontrolü

37 kW motor doğrudan yol verme (DOL) ile çalıştırıldığında yaklaşık 6-7 kat nominal akım çeker. Bu yüksek başlangıç akımı, şebekede gerilim düşmesine ve mekanik şoklara yol açabilir. Bu nedenle 37 kW grubu için genellikle yıldız-üçgen yol verici, yumuşak yol verici (soft starter) veya frekans dönüştürücü (VFD) tercih edilir.

Frekans dönüştürücü kullanımı özellikle pompa ve fan uygulamalarında akış kontrolüyle ciddi enerji tasarrufu sağlar. Akışın devirle, gücün ise devrin küpüyle değiştiği afinite kanunları gereği, debiyi %20 düşürmek güç tüketimini yaklaşık yarıya indirir.

Bağlantı Biçimleri ve Montaj

Motorun makineye bağlanma biçimi, montaj tipini belirler. B3 ayaklı motorlar zemin veya kızak üzerine cıvatalanır ve kasnak-kayış aktarımında yaygındır. B5 flanşlı tip büyük flanşla doğrudan pompaya veya redüktöre bağlanır; B14 ise küçük flanşlı kompakt montaj sağlar. 37 kW gibi büyük gövdelerde B5 flanş ve ayaklı kombinasyonlar sıkça kullanılır.

Bakım ve İşletme Önerileri

Yüksek devirli motorlarda rulman seçimi ve yağlama kritiktir. 3000 d/d'de rulmanlar daha yüksek termal yük altında çalışır, bu yüzden periyodik gres takibi ömrü doğrudan etkiler. İşletmede şu noktalara dikkat edilmelidir:

  • Titreşim ölçümüyle dengesizlik ve hizalama hatalarının erken tespiti
  • Rulman sıcaklığının düzenli izlenmesi
  • Gövde kanatçıkları ile fan kapağındaki tıkanıkların düzenli açılması
  • Kayış geriliminin ve kaplin hizasının kontrolü
  • Klemens kutusu sıkılık kontrolü ve izolasyon ölçümü

2 Kutuplu ve 4 Kutuplu Modelin Karşılaştırılması

Aynı 37 kW gücü hem 3000 d/d (2 kutup) hem de 1500 d/d (4 kutup) modelde sunulur, ancak uygulamaya etkileri farklıdır. 2 kutuplu motor daha yüksek devir, daha küçük gövde ve daha düşük nominal tork üretirken; 4 kutuplu model yaklaşık iki katı tork verir ve daha sessiz çalışır. Santrifüj pompa ve kompresör gibi basıncın devirle arttığı uygulamalarda 3000 d/d tercih edilirken, konveyör ve kırıcı gibi yüksek tork isteyen yüklerde 1500 d/d daha uygundur. Bu nedenle güç tek başına yeterli bir ölçüt değildir; yükün devir-tork karakteristiği seçimi belirler.

Gürültü, Titreşim ve Denge Sınıfı

3000 d/d'lik motorlar yüksek devir nedeniyle daha fazla aerodinamik ve mekanik gürültü üretir; bu yüzden rotor dengeleme kalitesi önem kazanır. Standart motorlar genellikle yarım kamalı dengeleme ile sevk edilir ve titreşim değerleri IEC 60034-14'e göre A sınıfı sınırlar içinde tutulur. Hassas uygulamalarda B sınıfı azaltılmış titreşim tercih edilir. Yüksek devirde rezonans riskini azaltmak için motorun sağlam bir temele cıvatalanması, kaplin hizasının doğru ayarlanması ve kayış geriliminin uygun tutulması gerekir. Düzenli titreşim ölçümü, dengesizlik ve rulman aşınmasını erken aşamada tespit ederek arıza riskini düşürür.

Devreye Alma ve İlk Çalıştırma Kontrolleri

37 kW 2 kutuplu bir motoru ilk kez devreye alırken birkaç temel kontrol, erken arızaların önüne geçer. Bağlantı öncesinde sargı izolasyon direnci megger ile ölçülmeli ve nakliye sırasında nem alıp almadığı doğrulanmalıdır. Dönüş yönü, klemens bağlantısı yapıldıktan sonra kısa bir jog ile kontrol edilir; yanlış yön, iki fazın yer değiştirilmesiyle düzeltilir. Yüksek devirli bu motorlarda kaplin veya kasnak hizası dikkatle ayarlanmalı, ilk çalıştırmada yüksüz olarak rulman sesi ve titreşim dinlenmelidir. Yük altına alındıktan sonra çekilen akımın etiket değerini aşmadığı izlenmeli; aşırı akım, mekanik yük veya gerilim dengesizliği işareti olabilir.

DRG Motor ile Doğru Seçim

37 kW 3000 devir motor seçiminde gövde malzemesi, koruma sınıfı, montaj tipi ve verim sınıfı uygulamaya göre belirlenmelidir. İzmir merkezli depomuzdan farklı markaların 2 kutuplu modellerini stoktan sunuyor, projeniz için en uygun konfigürasyonun belirlenmesinde teknik danışmanlık sağlıyoruz. Ürün gamımız ve diğer güç seçenekleri için ana sayfamızı ziyaret edebilirsiniz.
