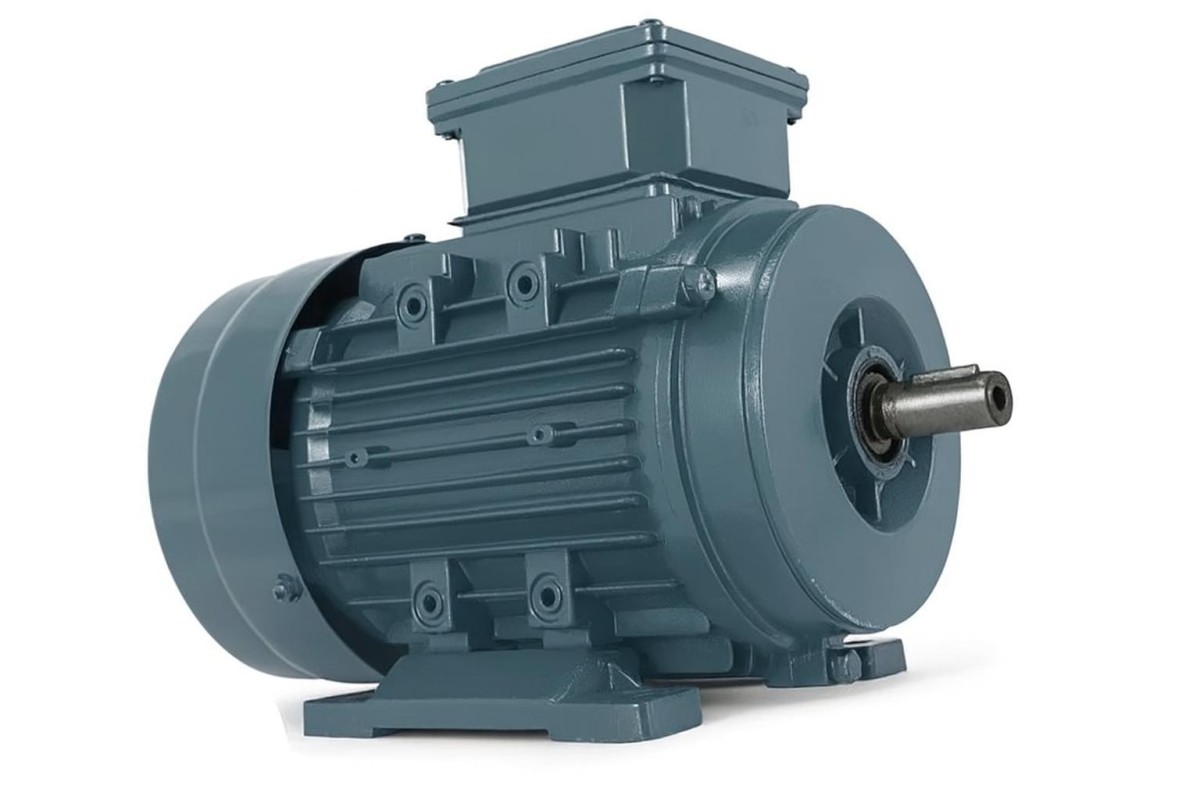

250 kW gücünde ve 3000 devir/dakika hızında çalışan elektrik motoru, ağır endüstriyel tahriklerin yüksek devir gerektirdiği noktalarda devreye giren büyük güç sınıfı bir asenkron makinedir. Bu güç yaklaşık 340 beygire denk gelir ve 2 kutuplu sargı yapısıyla 50 Hz şebekede senkron 3000 d/d devirde döner. Yüksek devir, akışkan tahrikli uygulamalarda küçük çaplı çarklarla büyük debilerin elde edilmesini mümkün kılar; bu da pompa ve kompresör gibi sistemlerde kompakt ve verimli bir çözüm sunar.

250 kW Gücün Endüstride Yeri

250 kW, orta-büyük sanayi tesislerinde ana tahrik motorları sınıfına girer. Bir su pompa istasyonunun ana grubunu, yüksek basınçlı bir vidalı kompresörü ya da büyük bir proses fanını sürmek için tercih edilir. Bu güçte motorlar genellikle 0,55-355 kW arasında uzanan geniş bir motor ailesinin üst kademesinde yer alır. Aynı yalıtım ve koruma standartlarının küçük güçlerle paylaşılması, işletmenin tek bir mühendislik diliyle stok ve bakım yönetmesini kolaylaştırır. Tesis genelinde ortak bağlantı standartları, yedek motorun hızlı temin edilmesine de imkân tanır.

2 Kutup ve 3000 d/d Hız İlişkisi

3000 d/d devir, 2 kutuplu (2p) sargı düzeniyle elde edilir. Senkron devir 3000 d/d olsa da rotor, kayma (slip) nedeniyle yük altında bunun bir miktar altında, tipik olarak 2960-2980 d/d civarında döner. Yüksek devir, mil ucunda yüksek çevresel hız demektir; bu nedenle bu sınıf motorlarda dinamik balans, rulman seçimi ve titreşim sınıfı kritik öneme sahiptir. Yüksek devirli tahriklerde tork görece düşük, güç yoğunluğu yüksektir. Aynı güç 4 kutuplu yapıda 1500 d/d, 6 kutuplu yapıda 1000 d/d olarak da üretilebilir; ancak yüksek debi gerektiren akışkan uygulamaları için 2 kutuplu 3000 d/d versiyon tercih edilir.

Gövde Malzemesi: Pik Döküm ve Alüminyum

250 kW sınıfında gövde, çoğunlukla pik (gri) dökme demirden imal edilir. Pik döküm gövde, yüksek devirde oluşan titreşimi sönümler, mekanik darbelere direnç gösterir ve ağırlığıyla makineye oturma stabilitesi katar. Daha hafif uygulamalarda alüminyum gövde tercih edilebilir; ancak bu güç noktasında dökme demir, ısıl ve mekanik dayanım açısından öne çıkar. Gövde seçimi, ortam koşullarına ve titreşim toleransına göre belirlenir.

  • Pik döküm gövde: yüksek mekanik sağlamlık, titreşim sönümleme, ağır hizmet koşulları
  • Alüminyum gövde: hafiflik, korozyon direnci, kolay taşıma ve montaj

Koruma ve Yalıtım Standartları

Standart koruma sınıfı IP55'tir; bu, toz girişine karşı tam koruma ve her yönden gelen su püskürtmesine karşı dayanım anlamına gelir. Tozlu, nemli ya da yıkamalı ortamlar için IP65 seçeneği değerlendirilebilir. Sargılarda F sınıfı yalıtım kullanılır ve 155°C'ye kadar ısıl dayanım sağlar; pratikte B sınıfı sıcaklık artışıyla çalıştırılarak yalıtım ömrü uzatılır. S1 sürekli çalışma rejimi, motorun nominal yükte kesintisiz çalışabilmesini garanti eder. Bu rejim, günün büyük bölümünde durmadan çalışan ana tahrikler için belirleyicidir.

Verim Sınıfı ve Enerji Tüketimi

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar verim sınıflarına ayırır. 250 kW sınıfı motor IE2 olarak sunulabildiği gibi, enerji tüketimini düşürmek isteyen tesisler için IE3 premium verim seçeneği de mevcuttur. Bu güçte motorlar günün büyük bölümünde çalıştığından, verim sınıfındaki küçük bir artış bile yıllık tüketimde belirgin fark yaratır. Örneğin yılda 6000 saat çalışan bir motorda yüzde 1'lik verim kazanımı, yaklaşık 15.000 kWh tasarrufa karşılık gelebilir. Bu hesaba elektrik birim fiyatı eklendiğinde, verimli motorun ek maliyeti çoğu zaman kısa sürede telafi olur. Yüksek verimli motorlar için IE3 elektrik motorları içeriğini inceleyebilirsiniz.

Montaj, Bağlantı ve Sürücü Uyumu

Bağlantı biçimleri uygulamaya göre B3 (ayak montajlı), B5 (büyük flanş) ve B14 (küçük flanş) olarak sunulur. Mil çapı, flanş ölçüleri ve klemens kutusu konumu IEC standardına göre belirlenir, böylece mevcut makine arayüzlerine doğrudan oturur. Motor, frekans konvertörü (VFD) ile tam uyumludur; bu sayede yumuşak yol verme, ayarlanabilir hız ve kalkış akımının sınırlanması mümkün olur. Pompa ve fan gibi değişken yük uygulamalarında sürücü kullanımı, hem enerji tasarrufu hem de mekanik ömür açısından avantaj sağlar. 250 kW gibi büyük güçlerde doğrudan yol verme yerine sürücü ya da yıldız-üçgen yol verme, şebeke üzerindeki kalkış akımı darbesini azaltır.

Sincap Kafesli Rotor ve Çalışma Prensibi

Bu motor, sincap kafesli (kısa devre rotorlu) asenkron yapıdadır. Statorda oluşan döner manyetik alan, rotor çubuklarında akım indükler ve bu akım manyetik alanla etkileşerek tork üretir. Fırça ve kollektör bulunmadığından aşınan parça sayısı azdır; bu da düşük bakım ihtiyacı ve uzun servis ömrü demektir. Yük arttıkça kayma artar, motor daha fazla tork üreterek dengeyi korur. Bu basit ve sağlam yapı, ağır hizmet uygulamalarında 250 kW sınıfı motorların tercih edilmesinin temel nedenidir.

Bakım, Sensörler ve Servis Ömrü

Uzun servis ömrü için kaliteli rulmanlar, dinamik balanslı rotor ve yüksek saflıkta bakır sargılar belirleyicidir. Opsiyonel olarak PTC termistör ve PT100 sıcaklık sensörleri sargı ve rulman sıcaklığını izler, aşırı ısınmaya karşı erken uyarı verir. Yeniden yağlanabilir rulmanlar ve otomatik yağlama sistemleri, planlı bakımı kolaylaştırır. Periyodik titreşim ölçümü ve yalıtım direnci testi, arıza oluşmadan önce müdahale imkânı tanır ve plansız duruşları azaltır.

Doğru Motoru Seçerken

250 kW 3000 devir motor, gücün ve hızın birlikte yüksek olduğu noktalarda tercih edilen güçlü bir çözümdür. Doğru seçim için yükün gerçek talebi, devir ihtiyacı, ortam koşulları ve verim sınıfı birlikte değerlendirilmelidir. İzmir merkezli tedarik ağıyla DRG Motor, bu güç sınıfındaki motorları uygun gövde, koruma ve verim kombinasyonuyla tedarik eder; doğru model ve aksesuar seçiminde güncel teklif aşamasında yönlendirir. Geniş ürün yelpazesi için ana sayfamızı ziyaret edebilirsiniz.

Soğutma ve Termal Davranış

250 kW gibi büyük güçlerde ısı yönetimi performansın belirleyicisidir. Standart yapı, mil ucundaki fanın gövde kanatçıkları üzerinden hava üflemesiyle çalışan IC411 tipi yüzey soğutmalıdır. Yüksek devirde fan verimi arttığından soğutma etkindir; ancak ortam sıcaklığının 40°C'yi aştığı veya rakımın 1000 metreyi geçtiği koşullarda nominal güçte düşüş (derating) hesaba katılmalıdır. Sargı sıcaklığının izlenmesi, hem yalıtım ömrünü hem de işletme güvenliğini doğrudan etkiler. Termal dengeye ulaşan bir motor, kararlı verimle çalışır.

Kalkış Akımı ve Yol Verme

Doğrudan yol vermede asenkron motor, nominal akımın 6-7 katına varan bir kalkış akımı çeker. 250 kW sınıfında bu darbe şebekeyi zorlayabileceğinden, yıldız-üçgen yol verici, yumuşak yol verici (soft starter) veya frekans konvertörü tercih edilir. Frekans konvertörü hem kalkış akımını sınırlar hem de işletme boyunca hız kontrolü ve enerji tasarrufu sağlar. Doğru yol verme yöntemi, mekanik aktarma elemanlarının ömrünü de uzatır ve ani moment darbelerini önler.
