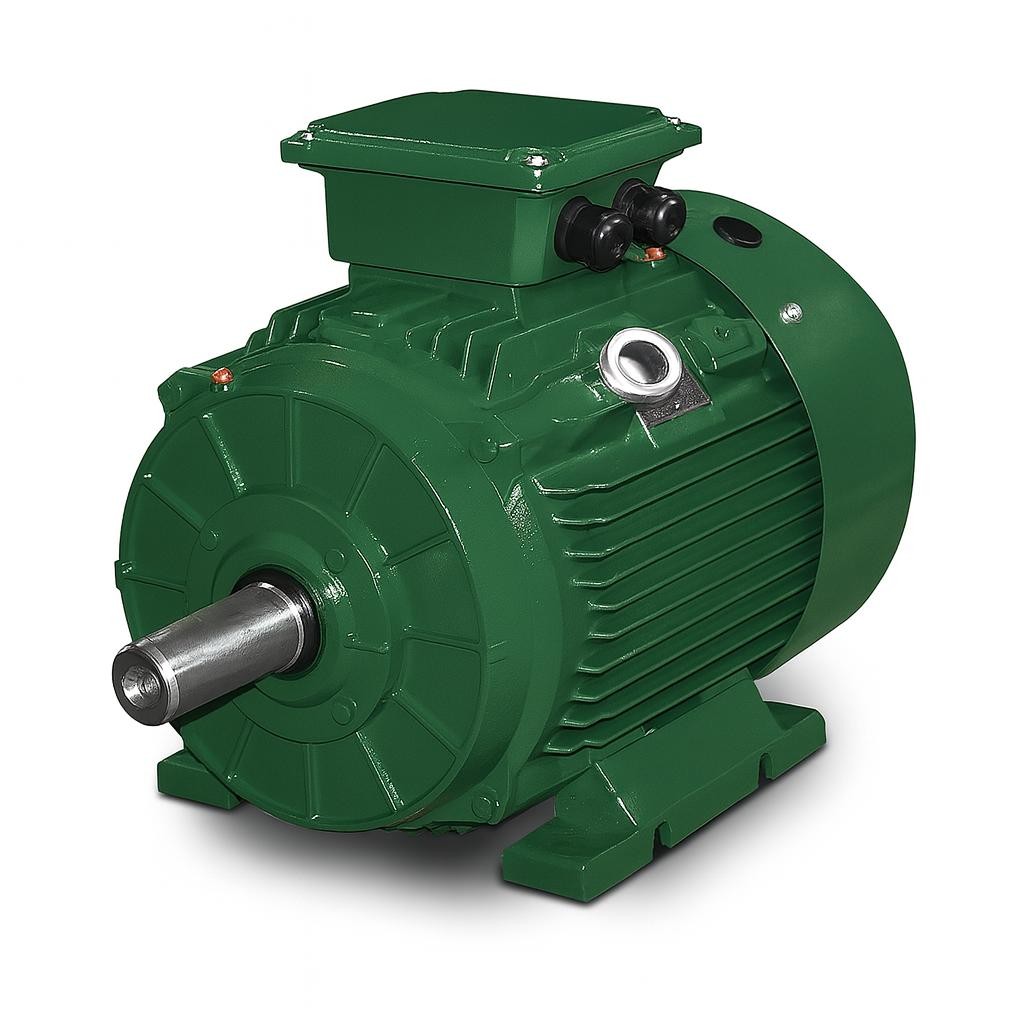

22 kW gücünde ve 3000 devir/dakika hızında çalışan elektrik motoru, orta güç sınıfında yüksek devir gerektiren tahrikler için tercih edilen yaygın bir asenkron makinedir. Yaklaşık 30 beygire denk gelen bu güç, 2 kutuplu sargı yapısıyla 50 Hz şebekede senkron 3000 d/d devirde çalışır. Kompakt boyutu ve yüksek devri sayesinde pompa, fan ve kompresör gibi akışkan tahriklerinde dengeli ve verimli bir performans sunar.

22 kW Motorun Kullanım Alanları

22 kW, küçük ve orta ölçekli sanayide en çok rastlanan güç noktalarından biridir. Santrifüj pompalar, basınçlandırma grupları, vidalı kompresörler, endüstriyel fanlar, konveyör hatları ve işleme tezgâhları bu gücün tipik uygulama alanlarıdır. Yüksek devirli (2 kutuplu) versiyon, özellikle düşük tork ama yüksek debi isteyen akışkan uygulamalarında verimli çalışır. Bu güç noktası, hem yedek parça bulunabilirliği hem de standart gövde ölçüleri açısından sanayide oldukça yaygındır.

  • Su ve proses pompaları
  • Vidalı ve pistonlu kompresörler
  • Aspiratör ve basınçlı hava fanları
  • Konveyör ve taşıma sistemleri
  • İşleme tezgâhları ve genel makine tahrikleri

3000 Devir ve Kutup Yapısı

3000 d/d devir, 2 kutuplu sargı düzeninden gelir. Senkron devir 3000 d/d olmakla birlikte rotor, kayma (slip) sebebiyle yük altında yaklaşık 2900-2950 d/d aralığında döner. Aynı 22 kW güç, 4 kutuplu yapıda 1500 d/d, 6 kutuplu yapıda 1000 d/d olarak da üretilebilir; ancak yüksek debi gerektiren uygulamalarda 3000 d/d versiyon, küçük çarklarla yüksek akış sağladığı için tercih edilir. Devir seçimi, mekanik yükün karakterine göre yapıldığında çoğu zaman ek redüktör ihtiyacını ortadan kaldırır.

Sincap Kafesli Rotor ve Çalışma Prensibi

22 kW motor, sincap kafesli asenkron yapıdadır. Statordaki üç fazlı sargılar döner bir manyetik alan oluşturur; bu alan rotor çubuklarında akım indükler ve oluşan kuvvet rotoru döndürür. Fırça ve kollektör bulunmadığından mekanik aşınma minimumdur. Yük arttıkça kayma bir miktar artar ve motor daha fazla tork üreterek dengeyi korur. Bu sağlam yapı, sürekli çalışan endüstriyel uygulamalarda güvenilirliğin temelidir.

Gövde Seçenekleri

22 kW sınıfında hem alüminyum hem pik döküm gövde seçenekleri yaygındır. Alüminyum gövde hafiflik ve korozyon direnci sunarken, pik döküm gövde yüksek mekanik dayanım ve titreşim sönümleme sağlar. Seçim, montaj ortamına ve titreşim toleransına göre yapılır.

  • Alüminyum gövde: hafif, taşınması kolay, korozyona dayanıklı
  • Pik döküm gövde: sağlam, ağır hizmet koşulları, uzun ömür

Koruma Sınıfı ve Yalıtım

Motor standart olarak IP55 koruma sınıfında sunulur; toza karşı tam koruma ve su püskürtmesine karşı dayanım sağlar. Zorlu çevre koşulları için IP65 opsiyonu mevcuttur. Sargılarda F sınıfı yalıtım kullanılır ve 155°C'ye kadar ısıl dayanım gösterir. S1 sürekli çalışma rejimi, motorun nominal yükte kesintisiz çalışmasına izin verir. Bu özellikler, motorun nemli ve tozlu sanayi ortamlarında güvenle kullanılmasını sağlar.

Verim Sınıfı ve Tasarruf

IEC 60034-30-1 standardına göre motor IE2 verim sınıfında üretilebilir; enerji tüketimini düşürmek isteyenler için IE3 premium verim seçeneği de sunulur. Sürekli çalışan bir 22 kW motorda verim sınıfının yükselmesi, yıllık enerji faturasında hissedilir bir azalma sağlar. Yılda 4000 saat çalışan bir motorda yüzde 1,5 verim artışı, yaklaşık 1300 kWh tasarrufa karşılık gelebilir. Uzun vadede bu fark, yüksek verimli motorun ek maliyetini fazlasıyla telafi eder. Asenkron motorların çalışma prensibi için asenkron AC motorlar içeriğine göz atabilirsiniz.

Montaj ve Sürücü Uyumu

Bağlantı biçimleri B3 (ayak montajlı), B5 (flanş montajlı) ve B14 (küçük flanş montajlı) olarak sunulur. Mil çapı, flanş ölçüleri ve klemens kutusu konumu IEC standartlarına uygundur. Motor, frekans konvertörü (VFD) ile tam uyumludur; bu sayede yumuşak kalkış, ayarlanabilir hız ve düşük kalkış akımı elde edilir. Değişken yük taşıyan pompa ve fanlarda sürücü kullanımı, enerji tasarrufunu daha da artırır ve mekanik zorlanmayı azaltır.

Bakım ve Opsiyonel Donanımlar

Yüksek saflıkta bakır sargılar, dinamik balanslı rotor ve kaliteli kapalı rulmanlar, düşük titreşim ve uzun servis ömrü sağlar. Opsiyonel olarak PTC termistör ve PT100 sıcaklık sensörleri, enkoder, elektromanyetik fren ve otomatik yağlama sistemleri eklenebilir. Bu donanımlar, motorun otomasyon hatlarına entegrasyonunu kolaylaştırır ve bakım sürelerini kısaltır. Periyodik kontrol kapsamında rulman sesi, sargı sıcaklığı ve titreşim değerleri izlenerek arızalar erken aşamada tespit edilebilir.

Hangi Uygulamada Tercih Edilmeli

22 kW 3000 devir motor, orta güç ihtiyacının yüksek devirle birleştiği uygulamalar için dengeli bir çözümdür. Doğru seçim; yükün gerçek talebi, devir ihtiyacı, ortam koşulları ve verim sınıfı birlikte değerlendirilerek yapılır. İzmir merkezli tedarik ağıyla DRG Motor, bu motoru uygun gövde, koruma ve verim kombinasyonuyla tedarik eder ve doğru model seçiminde teklif aşamasında destek sunar. Tüm ürün yelpazesi için ana sayfamızı inceleyebilirsiniz.

Soğutma ve Çalışma Sıcaklığı

22 kW motor, mil ucundaki fanın gövde üzerinden hava üflemesiyle yüzeyden soğutulur (IC411). Yüksek devir, fan verimini artırarak etkili soğutma sağlar. Ortam sıcaklığının yükseldiği veya yüksek rakımlı bölgelerde nominal güçte hafif düşüş (derating) dikkate alınmalıdır. Düzgün havalandırılan bir ortamda motor, termal dengeye ulaşarak kararlı verimle çalışır. Soğutma kanatçıklarının tozdan arındırılması, ısı atımının sürekliliği için önemlidir.

Kalkış Akımı ve Yol Verme

Doğrudan yol vermede 22 kW motor, nominal akımın yaklaşık 6-7 katı kadar kalkış akımı çeker. Bu darbeyi azaltmak için yıldız-üçgen yol verici, yumuşak yol verici veya frekans konvertörü kullanılabilir. Frekans konvertörü, kalkış akımını sınırlamanın yanında değişken yüklerde hız kontrolü ve enerji tasarrufu da sağlar. Doğru yol verme yöntemi, kayışlar ve kaplinler gibi aktarma elemanlarının ömrünü uzatır.

Mil, Kaplin ve Hizalama

Yüksek devirli motorlarda mil hizalaması titreşim ve rulman ömrü açısından belirleyicidir. Kaplin ya da kasnak bağlantısında eksenel ve açısal kaçıklık tolerans içinde tutulmalı, montaj sırasında lazer ya da komparatörle hizalama yapılmalıdır. Yanlış hizalama, 3000 d/d gibi yüksek devirlerde titreşimi büyütür ve rulman aşınmasını hızlandırır. Doğru hizalama, hem sessiz çalışma hem de uzun servis ömrü sağlar.
