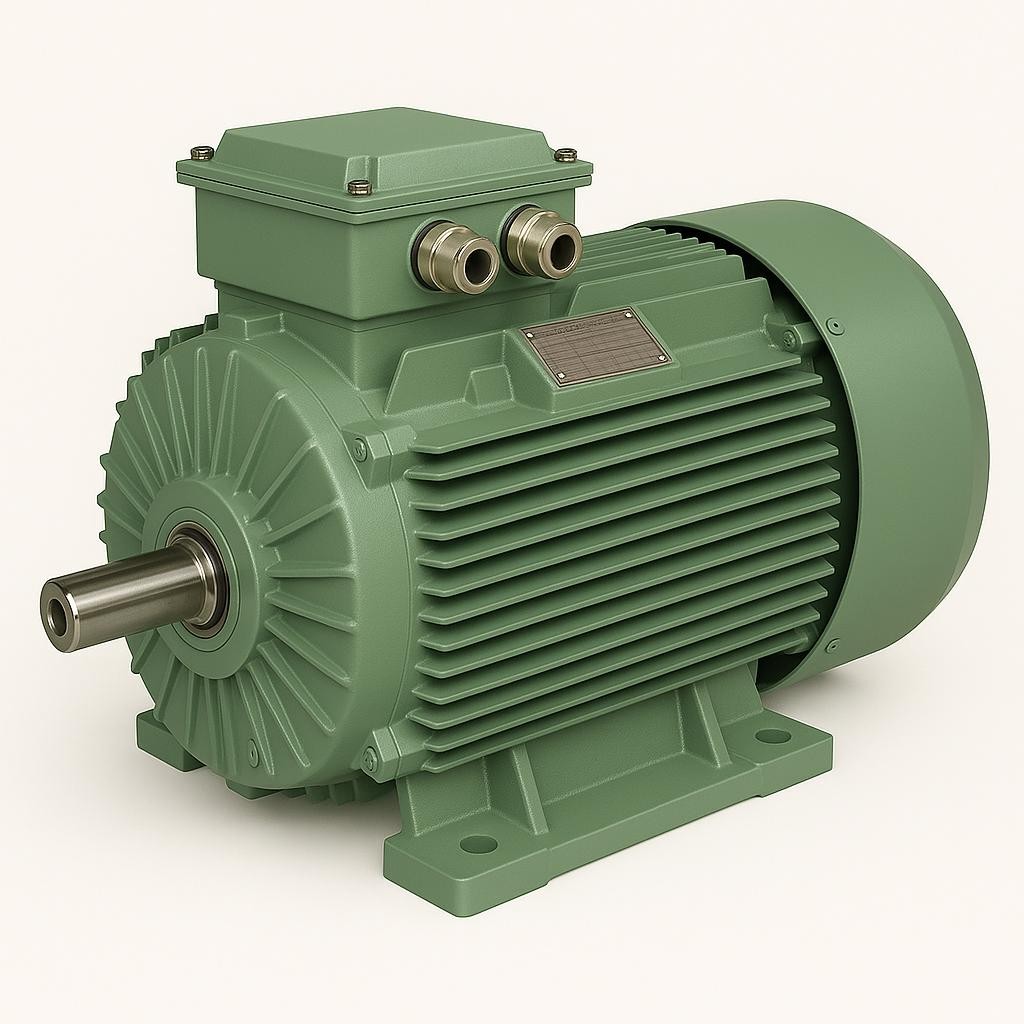

15 kW gücündeki dört kutuplu asenkron motor, orta-ağır endüstriyel uygulamalarda en sık tercih edilen güç basamaklarından biridir. Şebeke frekansına bağlı 1500 d/d senkron hız, döküm gövdeli pompalardan konveyör tahriklerine kadar geniş bir yelpazede dengeli bir tork-devir karakteristiği sunar. Bu yazıda 15 kW / 1500 d/d motorun elektriksel ve mekanik özelliklerini, seçim kriterlerini ve sahadaki davranışını ele alıyoruz.

Güç, Devir ve Tork İlişkisi

1500 d/d değeri, 50 Hz şebekede dört kutuplu (2p=4) bir makinenin senkron hızıdır. Sincap kafesli rotor, momenti üretebilmek için bu hızın bir miktar altında, kayma (slip) oranına bağlı olarak yaklaşık 1450-1470 d/d aralığında döner. 15 kW gücün anma devrindeki karşılığı, T = 9550 × P(kW) / n(d/d) bağıntısıyla yaklaşık 98-99 Nm anma torkudur. Yol alma anında bu değerin 2-2,5 katına ulaşan kalkış torku, yüklü konveyör ve dolu hatla başlatılan pompa gibi uygulamalarda belirleyici olur.

  • Senkron hız: 1500 d/d (50 Hz, 4 kutup)
  • Anma devri: ~1455-1465 d/d (yük altında kayma ile)
  • Anma torku: ~98 Nm civarı
  • 400 V hat geriliminde anma akımı: yaklaşık 28-30 A mertebesinde

Verim Sınıfı ve IE Standardı

15 kW gibi orta güçlü motorlarda verim, işletme maliyetinin büyük kısmını belirler. IEC 60034-30-1 standardı verim seviyelerini IE1'den IE5'e kadar sınıflandırır. Bu güç aralığında IE3 (premium verim) çoğu sanayi bölgesinde asgari kabul gören seviyedir; IE4 ise sürekli çalışan hatlar için daha düşük yıllık enerji tüketimi sağlar. İki kutuplu muadiline göre dört kutuplu makineler genellikle bir miktar daha yüksek verimde çalışır, çünkü daha düşük devirde rüzgâr ve sürtünme kayıpları azalır.

Tedarik ettiğimiz IE3 sınıfı seçenekler hakkında daha fazla teknik bilgi için IE3 elektrik motorları sayfamızı inceleyebilirsiniz.

Yalıtım, Koruma ve Çalışma Sınıfı

Standart endüstriyel 15 kW motorlar F sınıfı yalıtım (155 °C sargı dayanımı) ile imal edilir; bu sayede sıcak ortamlarda dahi sargıların termik ömrü korunur. IP55 koruma sınıfı, toz girişine karşı tam koruma ve her yönden gelen su püskürmesine dayanım anlamına gelir; tozlu öğütme tesisleri, açık konveyör hatları ve nemli pompa istasyonları için uygundur. S1 sürekli çalışma rejimi, motorun anma yükünde kesintisiz olarak çalışabileceğini gösterir.

  • Sargı yalıtımı F seviyesinde; istenirse daha düşük sıcaklık artışıyla işletilerek termik pay bırakılır
  • Gövde koruması IP55, talebe bağlı olarak IP66 seviyesine yükseltilebilir
  • Çalışma rejimi kesintisiz S1
  • Soğutma, gövde üzerindeki pervaneyle sağlanan IC411 tipi kendinden soğutmadır

Gövde Yapısı ve Bağlantı Tipleri

15 kW güçte gövde malzemesi seçimi titreşim ve mekanik dayanım açısından önemlidir. Pik döküm gövde, yüksek mekanik dayanım, daha iyi titreşim sönümleme ve ağır hizmet koşullarına uygunluk sunar; alüminyum gövde ise hafifliği ve ısı dağıtma kabiliyetiyle öne çıkar. Bağlantı biçimi montaja göre belirlenir:

B3 ayaklı yapı, gövdenin tabana cıvatalandığı klasik yatay montajdır ve konveyör ile genel tahriklerde tercih edilir. Büyük flanşlı B5, motorun doğrudan pompa veya redüktör gövdesine vidalandığı düzendir ve ara kaplini ortadan kaldırır. Küçük flanşlı B14, dar hacimlerde makineye gömülü çözümler için uygundur. B35 ise ayak ve flanşın bir arada bulunduğu, ek mekanik destek isteyen ağır düzeneklerde kullanılan kombine bir biçimdir.

Uygulama Alanları

15 kW / 1500 d/d motor, orta kapasiteli pompa ve fan gruplarında, vidalı kompresörlerde, granül ve toz malzeme taşıyan konveyörlerde, küçük kırıcı ve değirmen tahriklerinde yaygındır. Santrifüj pompalarda 1500 d/d devir, debinin aşırı yükselmesini önleyerek hem enerji hem de aşınma açısından dengeli bir çalışma noktası verir. Aspiratör ve davlumbaz fanlarında ise bu devir, gürültü seviyesini iki kutuplu motorlara göre belirgin biçimde düşürür.

Frekans İnvertörüyle Kullanım

Değişken hız gerektiren proseslerde 15 kW motor, frekans dönüştürücü (VFD) ile sürülerek pompa ve fan uygulamalarında önemli enerji tasarrufu sağlar. Afinite yasalarına göre fan veya pompa hızının %20 düşürülmesi, güç tüketimini yaklaşık yarıya indirebilir; çünkü güç hızın küpüyle değişir. İnvertörle çalıştırılacak motorlarda sargı yalıtımının gerilim piklerine dayanıklı olması ve gerektiğinde ayrı zorlanmış soğutma fanı kullanılması önerilir.

Enerji Tasarrufu Hesabı

Verim sınıfı seçiminin işletme bütçesine etkisini somut bir örnekle görmek mümkündür. 15 kW bir motorun IE2 ve IE3 sınıfları arasında verim farkı yaklaşık yüzde 1,5-2 mertebesindedir. Yılda 6000 saat çalışan bir motorda bu fark, yaklaşık olarak şöyle hesaplanır: 15 kW × 6000 saat = 90.000 kWh yıllık üretilen iş; verimdeki yüzde 2'lik fark, yaklaşık 1800 kWh ek tüketime karşılık gelir. Elektrik birim fiyatına bağlı olarak bu, tek bir motorda dahi azımsanmayacak bir yıllık fark yaratır; çok sayıda motor barındıran tesislerde toplam tasarruf çok daha belirgindir.

Bu nedenle ilk yatırım maliyeti bir miktar yüksek olsa da, sürekli çalışan hatlar için yüksek verimli motor tercih etmek toplam sahip olma maliyetini düşürür. Pompa ve fan gibi değişken yüklü uygulamalarda invertör eklenmesi, tasarrufu daha da artırır.

Bakım ve İşletme Önerileri

Uzun ömür için periyodik bakım kaçınılmazdır. Rulman yağlama aralıkları motorun katalog değerlerine göre takip edilmeli, titreşim ve sargı sıcaklığı belirli periyotlarla ölçülmelidir. Klemens kutusundaki bağlantıların sıkılığı kontrol edilmeli, soğutma kanatları ve pervane kapağı tozdan arındırılmalıdır. Yıllık izolasyon direnci (megger) ölçümü, sargı neminin erken tespiti için faydalıdır.

  • Rulman gresleme periyodu takibi
  • Düzenli titreşim ve sıcaklık ölçümü
  • Soğutma yüzeylerinin temizliği
  • Termik koruma ve motor koruma rölesi ayarının doğrulanması

Yol Verme Yöntemleri ve Şebeke Etkisi

15 kW motor, doğrudan şebekeye bağlanarak (DOL) çalıştırılabilir; ancak doğrudan yol vermede çekilen kalkış akımı anma akımının 6-7 katına ulaşabilir. Bu durum, zayıf şebekelerde gerilim düşümüne ve diğer cihazların etkilenmesine yol açabilir. Bu nedenle uygulamaya göre farklı yol verme yöntemleri tercih edilir:

  • Yıldız-üçgen geçişli yol verme, kalkış akımını yaklaşık üçte birine düşürür ve boşta ya da hafif yükle kalkan makinelerde tercih edilir
  • Yumuşak yol vericide motor gerilimi tristörler üzerinden basamaklı artırılır; böylece ani akım ve tork darbesi yumuşatılarak kayış-kaplin grubu korunur
  • Frekans dönüştürücü, hem kontrollü bir başlangıç hem de proses ihtiyacına göre devir ayarı imkânı verir

Güç katsayısı (cosφ) da işletme açısından önemlidir; 15 kW dört kutuplu motorlar tipik olarak 0,82-0,86 aralığında bir güç katsayısına sahiptir. Reaktif güç kompanzasyonu, tesisin görünür güç talebini ve dolayısıyla şebeke yükünü azaltır.

Doğru Motorun Seçilmesi

Bir uygulamaya 15 kW motor seçerken yalnızca güç değeri yeterli değildir; yükün moment-hız eğrisi, başlatma sıklığı, ortam sıcaklığı ve montaj biçimi birlikte değerlendirilmelidir. Sık duran-kalkan hatlarda kalkış torku ve ısınma, sürekli çalışan pompalarda ise verim ön plana çıkar. İzmir merkezli tedarik ağımızla, B3/B5/B14 bağlantı ve IE3/IE4 verim seçeneklerinde 15 kW / 1500 d/d motorları stoktan ve kısa teslim süresiyle sunuyoruz; uygulamanıza en uygun yapılandırmayı belirlemek için teknik ekibimizden destek alabilirsiniz. Daha geniş ürün yelpazesi için ana sayfamızı ziyaret edebilirsiniz.
