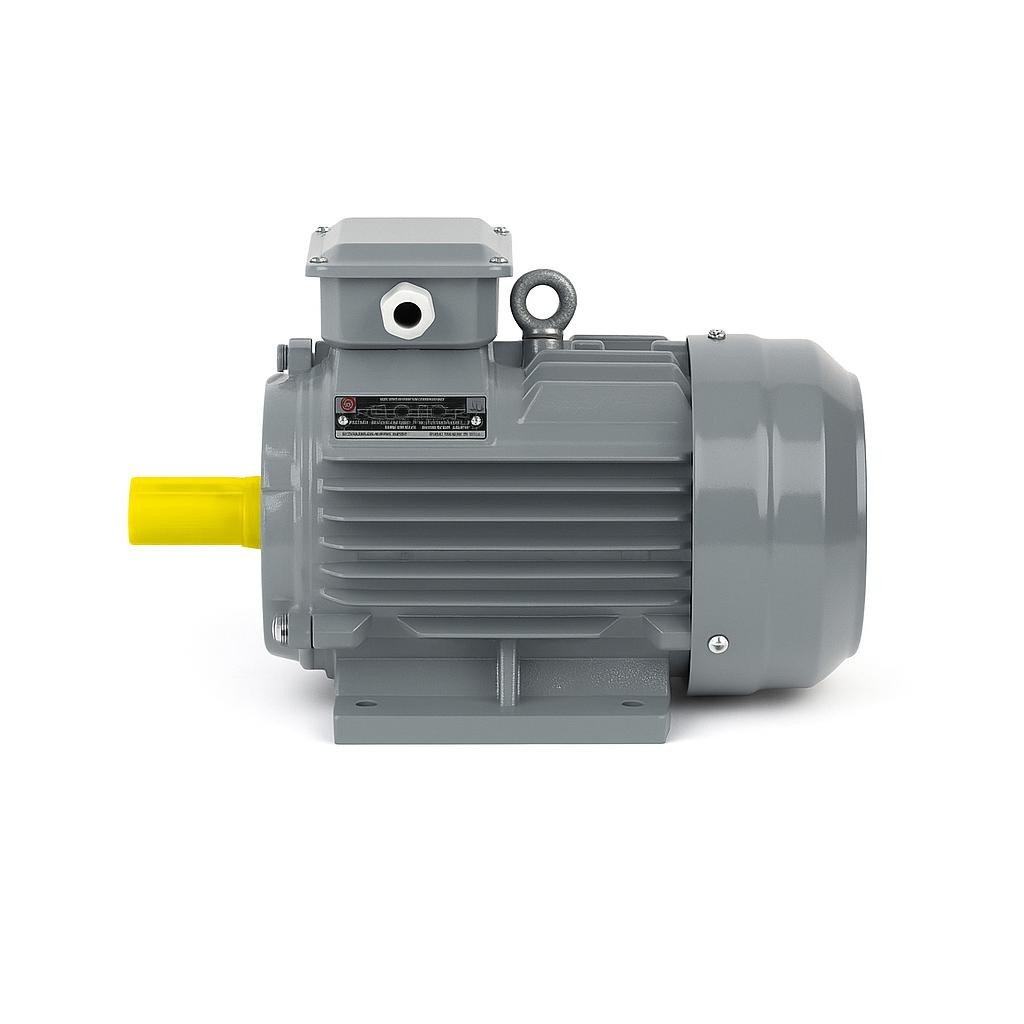

Orta güç aralığında çalışan birçok endüstriyel hat, yüksek mil torku gerektiren ancak çok yüksek devir istemeyen ekipmanlardan oluşur. 15 kW gücünde ve 1000 d/d hızındaki 6 kutuplu asenkron motor, tam da bu ihtiyaca yanıt verir. Yaklaşık 20 beygir mil gücü sunan bu motor, düşük devirde elde ettiği yüksek torkla pompa, fan, konveyör ve karıştırıcı tahriklerinde dengeli bir çözüm sağlar. Aşağıda motorun teknik yapısını ve uygulama detaylarını inceliyoruz.

Kutup Sayısı ve Devir İlişkisi

Üç fazlı asenkron motorlarda 6 kutuplu sargı, 50 Hz şebekede 1000 d/d senkron hız üretir. Yük altında rotor, döner alanın gerisinde kalarak kayma oluşturur ve gerçek mil hızı tam yükte yaklaşık 955-975 d/d civarında seyreder. 15 kW sınıfında kayma genellikle yüzde 3 mertebesindedir. Bu düşük devir, aynı güçteki 1500 veya 3000 devirli motorlara kıyasla milden çok daha yüksek tork alınmasını sağlar.

Tork Karakteristiği

15 kW ve 1000 d/d için nominal mil torku yaklaşık 143 Nm civarındadır. Aynı gücün 1500 d/d'de yaklaşık 95 Nm, 3000 d/d'de ise yaklaşık 48 Nm tork üreteceği düşünüldüğünde 6 kutuplu yapının yüksek tork avantajı belirginleşir. Bu tork profili, kalkışta ağır yükü hareket ettirmesi gereken sistemlerde redüktör kademesini azaltır ve mekanik aktarım kayıplarını düşürür.

  • Nominal tork: ~143 Nm
  • Kalkış torku: nominal değerin yaklaşık 2-2,5 katı
  • Maksimum (devrilme) tork: nominal değerin yaklaşık 2,5-3 katı

Verim Sınıflandırması

Motorların enerji verimi IEC 60034-30-1 standardına göre IE1-IE5 arasında derecelendirilir. 15 kW güç sınıfında IE3 (Premium Verim) yaygın olarak tercih edilir; sürekli çalışan tesislerde IE4 sınıfı tüketimi daha da aşağı çeker. Sürekli işletilen bir motorda verim sınıfını bir kademe yükseltmek, yıllık elektrik faturasında ölçülebilir bir düşüş sağlar. Asenkron motorların çalışma prensibi ve verim davranışı için asenkron AC motorlar içeriğimiz ayrıntılı bilgi sunar.

Koruma ve Yalıtım Özellikleri

Standart endüstriyel modelde F sınıfı yalıtım (155 °C dayanım) kullanılır ve genellikle B sınıfı sıcaklık artışıyla işletilerek termik rezerv bırakılır. IP55 koruma derecesi, toz girişine karşı tam koruma ve her yönden gelen düşük basınçlı su jetine karşı dayanım sağlar; bu sayede nemli, tozlu üretim ortamlarında ve yarı açık montajlarda güvenle kullanılır. S1 sürekli çalışma sınıfı, motorun nominal yükte aralıksız işletilebileceğini ifade eder.

Gövde ve Montaj Seçenekleri

15 kW motorlar pik döküm veya alüminyum gövdeyle sunulabilir. Pik döküm yüksek mekanik mukavemet ve titreşim sönümleme sağlarken alüminyum gövde hafifliğiyle taşıma ve montajı kolaylaştırır. Titreşimli, darbeli yüklerde pik döküm tercih edilir. Montaj biçimi uygulamaya göre belirlenir:

  • B3 ayaklı yatay montaj
  • B5 büyük flanşlı (pompa/redüktör bağlantısı)
  • B14 küçük flanşlı kompakt montaj
  • B35 ayak + flanş kombinasyonu

Uygulama Alanları

Düşük devir-yüksek tork dengesi sayesinde 15 kW 1000 devir motor şu işlerde verimli çalışır:

  • Orta debili santrifüj ve dalgıç pompalar
  • Bantlı konveyör ve elevatörler
  • Karıştırıcı, mikser ve agitatörler
  • Aspiratör ve büyük çaplı fanlar
  • Küçük-orta kapasiteli kırıcı ve öğütücüler

Devreye Alma ve Hız Kontrolü

400 V / 50 Hz üç fazlı şebekede 15 kW motor doğrudan ya da yıldız-üçgen yol verme ile çalıştırılabilir; yıldız-üçgen yöntemi kalkış akımını düşürerek şebeke darbelerini azaltır. Değişken debi veya hız gereken pompa ve fan uygulamalarında frekans inverteri (VFD) ile sürüş hem enerji tasarrufu hem de yumuşak kalkış sağlar. İnverterli kullanımda kablo ekranlaması ve gerektiğinde sargı yalıtımının gerilim darbelerine dayanımı dikkate alınmalıdır.

Bakım ve Doğru Tedarik

Uzun ömür için rulmanların düzenli greslenmesi, sargı yalıtım direncinin periyodik ölçümü, soğutma kanatlarındaki tozun temizliği ve titreşim-sıcaklık takibi önerilir. Doğru motor seçimi yük torku, çalışma çevrimi ve ortam koşullarının birlikte değerlendirilmesini gerektirir. İzmir merkezli tedarik ağımızla 15 kW 1000 devir motorları farklı verim ve bağlantı seçenekleriyle sunuyoruz; uygulamanıza en uygun konfigürasyonu belirlemek ve diğer güç sınıflarıyla karşılaştırmak için ürün sayfalarımıza göz atabilirsiniz.

Servis Faktörü ve Aşırı Yük Davranışı

15 kW motorlarda servis faktörü, motorun nominal gücünün üzerinde kısa süreli yüklenebilme kapasitesini ifade eder. Standart endüstriyel motorlarda bu değer genellikle 1,0-1,15 arasındadır. Aşırı yük durumunda sargı sıcaklığı yükseldiğinden, termik koruma rölesi veya PTC termistör ile koruma sağlanması önerilir. Doğru boyutlandırılmış bir motor, yük profili sabitse servis faktörünün altında çalışarak uzun ömür sunar; sürekli aşırı yük ise sargı yalıtımının erken yaşlanmasına yol açar.

Soğutma ve Çevresel Faktörler

15 kW motor, mil ucundaki fanın gövde kanatlarından hava üflediği kendinden soğutmalı yapıya sahiptir. Etiket değerleri 40 °C ortam sıcaklığı ve 1000 metre rakım referansına göre verilir; bu değerlerin aşıldığı ortamlarda nominal güç bir miktar düşürülmelidir. Tozlu üretim alanlarında soğutma kanatlarının düzenli temizlenmesi, sargı sıcaklığının kontrol altında tutulması açısından önemlidir. Nemli ortamlarda IP55 koruma yoğuşmaya karşı tam çözüm değildir; uzun süre durmuş motorlarda anti-yoğuşma ısıtıcısı faydalıdır.

Pompa ve Fan Uygulamalarında Verim

15 kW 1000 devir motor en çok pompa ve fan tahriklerinde kullanılır. Bu yüklerde güç ihtiyacı devirle birlikte hızla arttığından, frekans inverteriyle devir düşürmek belirgin enerji tasarrufu sağlar. Örneğin debiyi yüzde 80'e düşüren bir hız ayarı, teorik olarak güç ihtiyacını yaklaşık yüzde 50 seviyesine indirebilir. Bu nedenle değişken yükle çalışan pompa ve fan sistemlerinde sabit hız yerine inverterli sürüş ciddi tasarruf potansiyeli taşır.

Güç Faktörü ve Reaktif Yük

15 kW asenkron motorun güç faktörü (cos φ) tipik olarak tam yükte 0,82-0,86 aralığındadır; düşük yükte bu değer belirgin biçimde düşer. Birden fazla motorun bulunduğu tesislerde toplam reaktif güç, kompanzasyon panosuyla dengelenir; aksi halde şebeke ceza tarifesi devreye girebilir. Motorun nominal yüke yakın çalıştırılması hem verimi hem de güç faktörünü iyileştirir, bu da boyutlandırmanın doğru yapılmasını önemli kılar. İnverterli sürüşte güç faktörü inverter giriş kademesince düzeltildiğinden ek kompanzasyon ihtiyacı azalabilir.

Montaj ve Hizalama Önerileri

15 kW motorun ömrü, doğru montaj ve hizalamaya bağlıdır. Ayaklı (B3) montajda zeminin düz ve titreşimsiz olması, flanşlı (B5) montajda ise eşmerkezliliğin korunması gerekir. Kaplinli bağlantılarda mil hizasındaki açısal veya paralel kaçıklık, rulmanlara erken yük bindirerek arıza süresini kısaltır. Kayış-kasnak aktarımında kasnak çapı ve kayış gerginliği üretici sınırları içinde tutulmalı, mil ucuna gelen radyal kuvvet aşılmamalıdır. Doğru hizalanmış bir sistem hem titreşimi hem de enerji kaybını azaltır.
