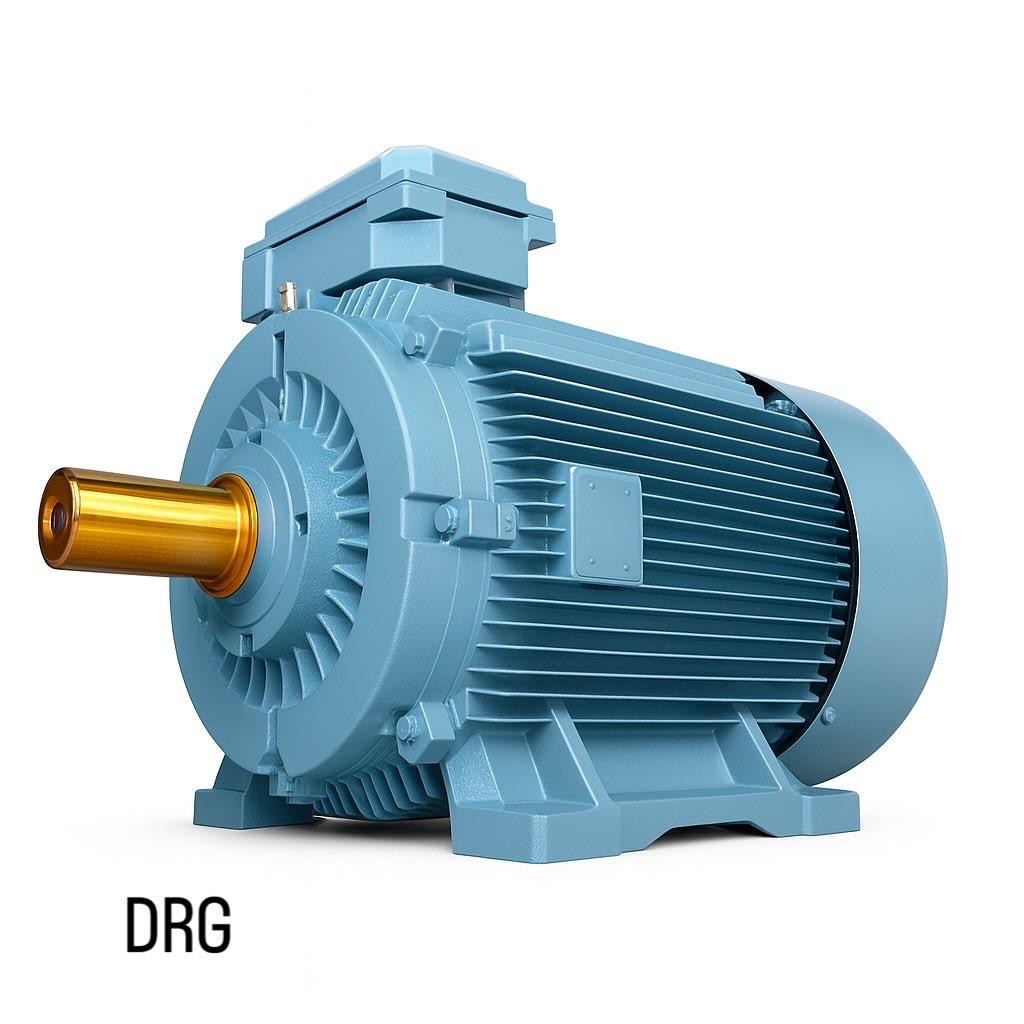

132 kW gücündeki 2 kutuplu (3000 d/d) elektrik motoru, sanayinin yüksek hız ve yüksek güç gerektiren noktalarında çalışan ciddi bir güç ünitesidir. Bu sınıftaki bir motor; büyük santrifüj pompalarda, yüksek debili fanlarda ve hava kompresörlerinde doğrudan akuple edildiğinde 50 Hz şebekede senkron hızı 3000 d/d, yük altında ise yaklaşık 2950-2975 d/d civarında döner. Aşağıda bu motorun teknik özelliklerini, doğru seçim kriterlerini, kalkış davranışını ve sahadaki performansını ayrıntılı biçimde ele alıyoruz.

2 Kutuplu Tasarım ve 3000 Devir Ne Anlama Gelir?

Asenkron motorlarda devir sayısı kutup sayısı ile belirlenir. Senkron hız formülü n = 120 × f / p şeklindedir; burada f frekans (50 Hz), p ise kutup sayısıdır. 2 kutuplu bir motorda senkron hız 3000 d/d olur. Gerçek çalışma devri ise kayma (slip) nedeniyle bu değerin biraz altındadır; 132 kW'lık bir makinede tam yükte kayma genellikle yüzde 1 ile 1,5 aralığında kalır, yani şaft yaklaşık 2955-2970 d/d döner. Yüksek devir, aynı güçte daha düşük tork anlamına gelir. 132 kW @ 3000 d/d motorun nominal torku yaklaşık 420 Nm civarındayken, aynı gücün 1500 d/d (4 kutuplu) versiyonu yaklaşık 840 Nm tork üretir. Bu nedenle 3000 devirli motorlar tork değil, debi ve basınç odaklı uygulamalarda tercih edilir. Yüksek devirli makinelerde rotorun dengelenmesi de büyük önem taşır; iyi balanslanmamış bir rotor titreşim ve erken rulman aşınmasına yol açar.

Verim Sınıfı ve Enerji Maliyeti

132 kW gibi büyük bir motorda yıllık enerji tüketimi, motorun satın alma bedelinin çok üzerindedir. Bu yüzden verim sınıfı seçimi doğrudan işletme giderini belirler. IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar sınıflandırır. Bu güç aralığında piyasada ağırlıklı olarak IE3 premium verimli motorlar ve giderek artan oranda IE4 super premium motorlar bulunur. Aradaki birkaç puanlık verim farkı küçük görünse de, 132 kW'lık bir motor yılda 6000 saat çalıştığında yüzde 1'lik verim farkı bile yaklaşık 8000 kWh fazla tüketim demektir.

  • IE3 132 kW motor verimi tam yükte yaklaşık yüzde 95,4 seviyesindedir.
  • IE4 sınıfında bu değer yüzde 96'nın üzerine çıkar.
  • Kısmi yüklerde (örneğin yüzde 75 yük) verim eğrisi de önemlidir; pompa ve fanlar nadiren tam yükte çalışır.
  • Güç faktörü (cosφ) da fatura üzerinde etkilidir; verimli motorlar genellikle daha yüksek güç faktörüyle çalışır.

Bu nedenle yüksek güç motorlarında verim sınıfı, etiket fiyatından çok daha belirleyici bir maliyet kalemidir.

Gövde Malzemesi: Pik Döküm Avantajı

132 kW sınıfındaki motorlar neredeyse istisnasız pik (gri) döküm gövde ile sunulur. Pik döküm; titreşim sönümleme kabiliyeti, mekanik dayanım ve ısı dağıtımı açısından alüminyuma göre üstündür. Yüksek devirde dönen büyük rotorların oluşturduğu titreşimlerin sönümlenmesi ve uzun ömür için bu gövde tipi tercih edilir. Pik dökümün yüksek kütlesi aynı zamanda mekanik rezonansları azaltarak gürültüyü de düşürür. Alüminyum gövde daha çok küçük güçlerde ve hafiflik istenen uygulamalarda kullanılır; bu güç sınıfında pratik bir alternatif değildir.

Yalıtım, Koruma ve Çalışma Sınıfı

Standart bir 132 kW endüstriyel motor F sınıfı yalıtıma (155°C dayanım) sahiptir ve genellikle B sınıfı sıcaklık artışıyla çalıştırılarak yalıtım ömrü uzatılır. Yalıtım ömrü sıcaklığa çok duyarlıdır; yaklaşık her 10°C fazla çalışma, yalıtım ömrünü yarıya indirir. Koruma sınıfı IP55'tir; toz birikmesine ve her yönden gelen su püskürmesine karşı korumalıdır, bu da tozlu ve nemli sanayi ortamları için yeterlidir. Çalışma rejimi S1 sürekli çalışmadır, yani motor kesintisiz tam yükte çalışacak şekilde tasarlanmıştır. Bu özellikler birlikte, motorun yedi gün yirmi dört saat üretim hatlarında güvenle kullanılabilmesini sağlar.

Bağlantı Tipleri ve Montaj

132 kW motorlar farklı montaj biçimleriyle tedarik edilebilir. En yaygın seçenekler şunlardır:

  • B3: Ayaklı gövde, zemine veya şaseye yatay montaj. Konveyör ve genel tahrik uygulamalarında standarttır.
  • B5: Flanşlı bağlantı, pompa ve redüktör gibi ekipmana doğrudan akuple.
  • B35: Hem ayaklı hem flanşlı; ek mekanik destek isteyen montajlarda kullanılır.

Bu güç sınıfında gövde boyutu (frame) tipik olarak 280M veya 280S civarındadır ve şaft çapı ile flanş ölçüleri akuplaj seçiminde dikkate alınmalıdır. Montaj sırasında motor ile tahrik edilen ekipman arasındaki hizalama (eksenel ve açısal kaçıklık) titizlikle yapılmalıdır; hatalı hizalama yüksek devirde rulman ve kaplin ömrünü ciddi biçimde kısaltır.

Kalkış ve Sürücü Seçimi

132 kW gibi büyük bir motorun doğrudan yol verme (DOL) ile çalıştırılması, şebekede 6-8 kat nominal akıma varan yüksek kalkış akımlarına yol açar. Bu da hem şebeke gerilim çökmesine hem de mekanik şoka neden olur. Bu nedenle bu sınıfta yıldız-üçgen yol verme, soft starter veya frekans invertörü (VFD) kullanımı yaygındır. Özellikle pompa ve fan uygulamalarında debiyi devir ayarıyla kontrol eden bir VFD, hem mekanik yumuşak kalkış sağlar hem de değişken yükte ciddi enerji tasarrufu getirir; çünkü fan ve pompa gücü devrin küpüyle değişir. Devri yüzde 80'e düşürmek, teorik olarak gücü yaklaşık yarıya indirebilir. VFD ile çalıştırılan motorlarda yalıtımın gerilim darbelerine (dU/dt) dayanıklı olması ve gerekirse şaft topraklaması ile rulman akımlarının önlenmesi gerekir.

Tipik Kullanım Alanları

Yüksek devirli 132 kW motorların başlıca uygulama alanları:

  • Büyük santrifüj su ve atık su pompaları
  • Yüksek debili endüstriyel fanlar ve aspiratörler
  • Vidalı ve pistonlu hava kompresörleri
  • Ayrıştırıcı ve santrifüj makineleri
  • Tekstil ve kağıt sektöründe yüksek hızlı tahrik sistemleri

Bu uygulamaların ortak özelliği, yüksek hızda ve sürekli çalışma altında yüksek debi ya da basınç ihtiyacıdır.

Bakım ve Ömür Uzatıcı Önlemler

Bu sınıftaki motorlarda en kritik bakım kalemi rulmanlardır. Yüksek devirde çalışan rulmanlar düzenli gresleme ister; gres tipi ve periyodu üretici etiketine göre uygulanmalıdır. Aşırı gresleme de yetersiz gresleme kadar zararlı olabilir. Titreşim ölçümü ile rulman aşınması erkenden tespit edilebilir ve plansız duruşların önüne geçilir. Sargı izolasyon direncinin (megger) periyodik kontrolü, nem ve yalıtım yaşlanmasını izlemek için önemlidir. Soğutma fanı ve gövde kanatçıklarının tozdan temiz tutulması, sargı sıcaklığını ve dolayısıyla ömrü doğrudan etkiler. Klemens bağlantılarının sıkılığı ve topraklamanın sağlamlığı da periyodik kontrol listesinde yer almalıdır.

Doğru Motoru Tedarik Etmek

132 kW 3000 devir elektrik motoru seçerken güç, devir, verim sınıfı, montaj tipi ve sürücü uyumluluğunun birlikte değerlendirilmesi gerekir. İzmir merkezli olarak farklı verim sınıflarında ve montaj seçeneklerinde bu güç sınıfındaki motorları stoktan ve hızlı temin yöntemiyle tedarik ediyoruz. Uygulamanızın debi-basınç eğrisini ve çalışma saatlerini bizimle paylaştığınızda, ilk yatırım ile enerji maliyetini birlikte gözeten en uygun motoru seçmenize yardımcı oluyoruz. Daha fazla bilgi ve ürün seçenekleri için drgmotor.com üzerinden bize ulaşabilirsiniz.
