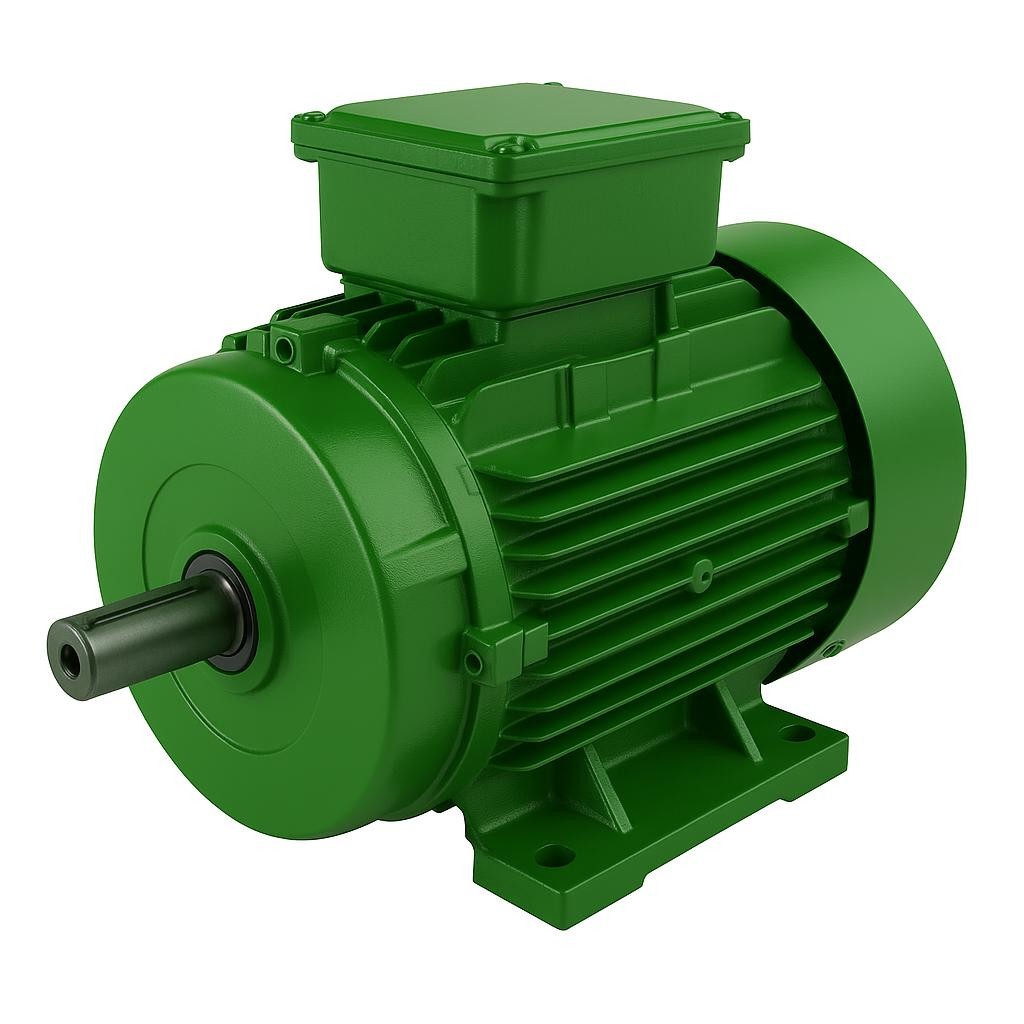

Altı kutuplu bir asenkron motor olan 11 kW gücündeki 1000 devirli model, yüksek tork ihtiyacının ön planda olduğu, hızın ise ikinci planda kaldığı tahriklerde tercih edilir. 50 Hz şebekede senkron hızı 1000 d/d olan bu motor, kayma nedeniyle yük altında yaklaşık 960-985 d/d civarında döner ve bu görece düşük devir, mil ucunda daha yüksek bir döndürme momenti olarak kendini gösterir. DRG olarak bu sınıftaki motorları stoktan ve özel siparişle tedarik ediyor, uygulamaya en uygun gövde ve bağlantı kombinasyonunu birlikte belirliyoruz.

1000 Devir Ne Anlama Gelir?

Bir asenkron motorun devri kutup sayısı tarafından belirlenir: 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron hızda çalışır. 1000 devirli bir motor, aynı güçteki 1500 veya 3000 devirli bir muadiline göre daha düşük hızda fakat daha yüksek torkla iş üretir. Güç sabit kaldığında devir düştükçe tork arttığından, 11 kW'lık bu motorun anma momenti yaklaşık 105 Nm seviyesindedir; bu da onu ağır ve yavaş dönmesi gereken yüklerde avantajlı kılar.

Daha düşük devir aynı zamanda mekanik aşınmayı, gürültüyü ve titreşimi de azaltır. Yüksek devirli bir motoru redüktörle yavaşlatmak yerine doğrudan 6 kutuplu motor kullanmak, çoğu uygulamada hem sistemi sadeleştirir hem de aktarım kayıplarını düşürür.

11 kW Gücün Karşılığı

11 kW yaklaşık 15 beygir gücüne karşılık gelir ve orta-büyük ölçekli sanayi tahriklerinin sık kullanılan bir kademesidir. 400 V / 50 Hz üç fazlı beslemeyle çalışan motor, anma yükünde yaklaşık 21-23 A akım çeker. Bu güç sınıfı, küçük atölye makinelerinin üzerinde, ağır kırıcı ve büyük santral ekipmanlarının ise altında kalan geniş bir orta segmenti kapsar; dolayısıyla pek çok tesiste en çok karşılaşılan motor boyutlarından biridir.

Tipik Kullanım Alanları

Düşük hız-yüksek tork karakteri, 11 kW 1000 devirli motoru özellikle yavaş ama zorlu dönen yüklerde öne çıkarır:

  • Helezon ve vidalı konveyörler, zincirli taşıyıcılar
  • Karıştırıcılar, mikserler ve harç-beton hazırlama üniteleri
  • Düşük devirde çalışan büyük fanlar ve aspiratörler
  • Pozitif deplasmanlı pompalar ve dozaj pompaları
  • Kırıcı, eleme ve öğütme hattındaki ön besleme grupları
  • Redüktörle birlikte kullanılan vinç ve kaldırma mekanizmaları

Sürekli çalışan ve hız kontrolü gereken hatlarda motor bir frekans konvertörü (VFD) ile sürülebilir; bu sayede yumuşak kalkış sağlanır ve değişken yük koşullarında ek enerji tasarrufu elde edilir.

Gövde Malzemesi: Pik Döküm mü Alüminyum mu?

Gövde seçimi motorun çalışacağı ortama göre yapılır. Alüminyum gövde hafiftir, ısıyı hızlı atar ve korozyona karşı dirençlidir; taşınması ve montajı kolay olduğu için temiz ortamlardaki orta yüklü uygulamalarda tercih edilir. Pik (dökme demir) gövde ise mekanik darbelere ve titreşime karşı çok daha dayanıklıdır; tozlu, nemli ve sarsıntılı sanayi ortamlarında uzun ömür sağlar. 11 kW gibi orta-üst güç sınıfında, özellikle ağır sanayi uygulamalarında genellikle pik döküm gövdeli modeller öne çıkar.

Koruma, Yalıtım ve Çalışma Sınıfı

Standart üretimde motor IP55 koruma sınıfına sahiptir; bu, toza karşı tam ve her yönden gelen su jetlerine karşı korumayı ifade eder. Daha zorlu ortamlar için IP65 seçeneği sunulabilir. Sargı yalıtımı F sınıfıdır ve 155°C'ye kadar sıcaklığa dayanır, bu da motora yüksek ortam sıcaklıklarında bile güvenli bir çalışma marjı bırakır. S1 sürekli çalışma sınıfı sayesinde motor, anma yükünde 7/24 kesintisiz dönecek şekilde tasarlanmıştır.

Sincap kafesli rotor yapısı, fırça ve kolektör gibi aşınan parçalar içermediğinden bakım ihtiyacını en aza indirir. Dinamik balanslı rotor ve kapalı tip rulmanlar, düşük titreşim ve uzun yatak ömrü için katkı sağlar.

Bağlantı Biçimleri ve Verim Sınıfı

Motor, uygulamanın montaj şekline göre farklı bağlantı tiplerinde tedarik edilir:

  • B3 – ayaklı gövde, zemine veya şaseye cıvatalı montaj
  • B5 – büyük flanşlı, redüktör ya da pompa gövdesine doğrudan bağlanır
  • B14 – küçük flanşlı, kompakt montaj gerektiren ekipmanlar için

Enerji verimliliği tarafında IEC 60034-30-1 standardı esas alınır; motor IE2 olarak veya talebe göre IE3 yüksek verim sınıfında sağlanabilir. Sürekli çalışan bir 11 kW motorda bir verim sınıfı üst kademeye geçmek, yıllık çalışma saatine bağlı olarak elektrik faturasında kayda değer bir fark yaratır; yılda 6000 saat çalışan bir motorda yüzde birkaçlık verim kazancı dahi yüzlerce kilowattsaatlik tasarrufa dönüşür.

Kayma ve Gerçek Çalışma Devri

Asenkron motorlarda mil, döner manyetik alanın hızının biraz gerisinde döner; bu farka kayma (slip) denir ve motorun tork üretebilmesi için gereklidir. 6 kutuplu bir motorun senkron hızı 1000 d/d olsa da, anma yükü altında kayma nedeniyle gerçek devir yaklaşık 960-985 d/d aralığına iner. Yük arttıkça kayma da bir miktar büyür, motor daha fazla tork üreterek dengeyi kurar. Bu davranış, sincap kafesli asenkron motoru yük değişimlerine karşı son derece kararlı kılar; ani yük artışlarında motor durmadan momentini artırarak işi sürdürür.

Soğutma ve Termal Davranış

11 kW sınıfındaki motorlar genellikle kendi milinden tahrikli bir fanla soğutulur (IC411 yöntemi); fan, gövde üzerindeki soğutma kanatlarından hava geçirerek ısıyı dışarı atar. Düşük devirli 6 kutuplu motorlarda mil hızı düşük olduğundan fanın sağladığı hava debisi de daha azdır; bu nedenle gövde tasarımı ve kanat yüzeyi ısının yeterince atılabilmesi için önem kazanır. Çok düşük hızlarda uzun süre yüksek torkla çalışan uygulamalarda, milden bağımsız çalışan zorlamalı soğutma fanı (IC416) eklenerek motorun her devirde yeterli soğutulması sağlanabilir.

Devreye Alma ve Koruma

11 kW motor, doğrudan yol verme (direct-on-line) ile devreye alınabileceği gibi, kalkış akımını sınırlamak için yıldız-üçgen yol verici veya yumuşak yol verici (soft starter) ile de çalıştırılabilir. Sürekli ve değişken yüklü uygulamalarda frekans konvertörü tercih edildiğinde hem yumuşak kalkış hem de hassas hız kontrolü elde edilir. Motorun panel tarafında uygun değerde termik manyetik koruma, faz koruma rölesi ve gerektiğinde PTC termistör girişi kullanılması, sargının aşırı yüke ve faz kaybına karşı korunması için önemlidir. Bu önlemler, motorun beklenen ömrünü saha koşullarında koruması açısından belirleyicidir.

Doğru Motoru Belirlerken

11 kW 1000 devirli bir motor seçerken yük türü, günlük çalışma süresi, ortam koşulları ve montaj geometrisi birlikte değerlendirilir. Mil çapı, flanş ölçüleri ve klemens kutusu konumu uygulamaya göre uyarlanabilir; PTC termistör, PT100 sıcaklık sensörü, enkoder, elektromanyetik fren veya zorlamalı soğutma fanı gibi ek donanımlar talebe göre eklenebilir. İhtiyacınıza en uygun gövde, verim sınıfı ve aksesuar kombinasyonunu netleştirmek için DRG Motor ekibiyle iletişime geçebilir, doğru motoru tek seferde temin edebilirsiniz.
