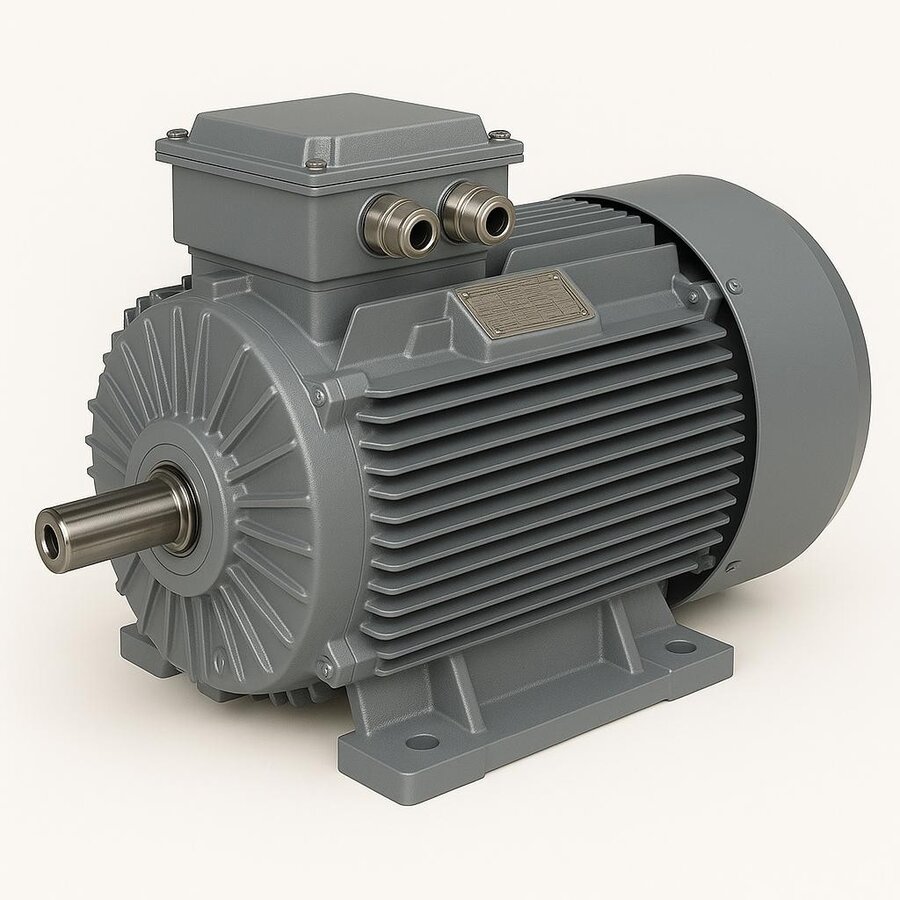

Küçük güçlü tahrik uygulamalarında çoğu zaman ihtiyaç duyulan, devasa bir motor değil; doğru devirde, kararlı ve sessiz çalışan kompakt bir tahrik ünitesidir. 0,12 kW gücünde ve 1500 d/d senkron devirde çalışan 4 kutuplu asenkron motor da tam olarak bu boşluğu doldurur. Bu yazıda söz konusu motorun teknik karakterini, hangi işlerde tercih edildiğini, seçim ve montaj ayrıntılarını ve bakım pratiğini ele alıyoruz.

0,12 kW Gücün Pratikte Karşılığı

0,12 kW yaklaşık 0,16 beygir gücüne karşılık gelir ve elektrik motoru gam serisinin en alt basamaklarından biridir. Bu seviyedeki bir motor, miline bağlanan yükü hızlı döndürmek için değil, küçük bir momenti kararlı biçimde sürekli üretmek için kullanılır. 1500 d/d devirde 0,12 kW'lık bir motorun mil ucunda yaklaşık 0,76 Nm civarında nominal tork oluşur; küçük bir değer gibi görünse de dozajlama pompaları, küçük karıştırıcılar ve hafif konveyörler için fazlasıyla yeterlidir. Düşük güç tüketimi sayesinde sürekli devrede kalan ekipmanlarda elektrik faturasına yansıması da minimumdur.

1500 d/d Devir ve 4 Kutuplu Yapı

1500 d/d, 50 Hz şebekede 4 kutuplu bir asenkron motorun senkron devridir. Gerçek yük altındaki devir, kayma (slip) nedeniyle bu değerin biraz altında, tipik olarak 1380-1440 d/d aralığında kalır. 4 kutuplu yapı, 2 kutuplu (3000 d/d) modellere göre daha düşük devir ama daha yüksek tork sunduğu için redüktör ihtiyacını azaltır.

  • 2 kutup: 3000 d/d - yüksek hız, pompa ve fan uygulamaları
  • 4 kutup: 1500 d/d - dengeli hız/tork, en yaygın seçim
  • 6 kutup: 1000 d/d - yüksek tork, düşük devir gerektiren tahrikler

1500 d/d, sanayide en sık tercih edilen devir kademesidir çünkü titreşim, gürültü ve tork arasında en dengeli noktayı sunar.

Verim Sınıfı ve IEC 60034-30-1

Elektrik motorlarının enerji verimliliği IEC 60034-30-1 standardı ile IE1'den IE5'e kadar sınıflandırılır. Çok küçük güçlerde (0,12 kW gibi) verim sınıfı zorunluluğu güç aralığına göre değişse de, motorun IE2 veya IE3 sınıfında olması uzun vadede enerji tasarrufu sağlar. Sürekli çalışan bir motorda bir verim sınıfı yukarısına çıkmak, yıllar içinde tüketilen kilovatsaat üzerinden somut bir maliyet farkı yaratır. Verim sınıfı yüksek motorlar daha az ısınır, bu da yalıtım ömrünü uzatır. IE3 verim sınıfı motorlar hakkındaki detaylı içeriğimizden konuyu derinleştirebilirsiniz.

Koruma ve Yalıtım: IP55, F Sınıfı, S1

0,12 kW motorların standart konfigürasyonu genellikle şu değerlerle gelir:

  • IP55: Bu motorda toz girişi tamamen engellenir ve gövde her açıdan gelen su sıçramalarına direnir; küçük dozaj ve karıştırma düzeneklerinin bulunduğu nemli köşelerde rahatlıkla konumlandırılabilir.
  • F sınıfı yalıtım: Sargı 155°C'ye kadar zorlanmadan dayanır; 0,12 kW gibi düşük ısı üreten bir motorda bu termal pay, sargının yıllarca yenilenmeden çalışmasına olanak tanır.
  • S1 sürekli çalışma: Motorun aralıksız nominal yükte çalışabilmesi; karıştırıcı ve dozaj pompası gibi sürekli devrede kalan uygulamalar için ideal.

Bu üçlü kombinasyon, motorun hem endüstriyel hem hafif sanayi ortamlarında sorunsuz görev yapmasını sağlar.

Gövde Malzemesi ve Bağlantı Tipleri

Küçük güçlü motorlarda gövde malzemesi çoğunlukla alüminyumdur; bu sayede motor hafif olur ve ısıyı hızlı atar. Daha ağır sanayi koşullarında pik döküm gövdeli versiyonlar mekanik dayanım açısından tercih edilir. Bağlantı (montaj) biçimi uygulamaya göre seçilir:

  • B3: Ayaklı gövde; küçük bir şaseye ya da makine tablasına cıvatalanarak yatay konumda çalıştırılır.
  • B5: Flanşlı montaj, doğrudan makineye veya redüktöre bağlama.
  • B14: Ön yüzdeki küçük flanş sayesinde motor, dozaj pompası veya mini redüktörün gövdesine doğrudan oturur ve yer kazandırır.

0,12 kW motorlarda B14 ve B5 flanşlı tipler, pompa ve redüktöre doğrudan akuple edildiği için sıkça kullanılır.

Tipik Kullanım Alanları

Bu güç sınıfındaki motorlar, az yer kaplayan ve düşük moment isteyen çok sayıda ekipmanda görev alır:

  • Dozaj ve doz ayar pompaları
  • Küçük hacimli karıştırıcılar ve mikserler
  • Hafif bant ve zincirli konveyörler
  • Numune alma ve laboratuvar düzenekleri
  • Otomasyon hatlarında küçük tahrik üniteleri
  • Vitrin, soğutma ve havalandırma fanları

Ortak nokta, sürekli ama hafif bir tahrik gerektirmeleridir; 0,12 kW bu işler için yeterli ve ekonomik bir çözümdür.

Doğru Motoru Seçerken Dikkat Edilecekler

Motor seçiminde yalnızca güç değeri değil, yükün karakteri belirleyicidir. Sürekli mi yoksa aralıklı mı çalışacağı, kalkışta yüksek moment isteyip istemediği, ortam sıcaklığı ve nem seviyesi mutlaka değerlendirilmelidir. Frekans invertörü (sürücü) ile devir kontrolü planlanıyorsa, motorun değişken devirde soğutma yeteneği ve yalıtım dayanımı dikkate alınmalıdır. Şebeke gerilimi 400V/50Hz üç fazlı sistemler için seçim yapılırken etiket değerleri ile besleme uyumu kontrol edilmelidir; tek fazlı uygulamalarda ise kondansatörlü tipler söz konusu olur.

Bakım, Montaj ve Uzun Ömür

Küçük motorlar bakım açısından nispeten zahmetsizdir, ancak ihmal edildiğinde sessizce arızalanırlar. Montajda eksen kaçıklığının (kaplin hizası) giderilmesi, titreşimi ve rulman aşınmasını ciddi ölçüde azaltır. Soğutma kanatçıklarının ve fan kapağının toz ile tıkanmaması düzenli kontrol edilmelidir; çünkü ısı, sargı yalıtımının bir numaralı düşmanıdır. Yıllık olarak rulman sesleri, sargı direnci ve izolasyon değerleri kontrol edildiğinde motor ömrü uzar.

Tek Faz mı, Üç Faz mı? Besleme Seçenekleri

0,12 kW gibi küçük güçlerde besleme tercihi uygulamanın bulunduğu ortama göre belirlenir. Üç fazlı 400V/50Hz versiyonlar, sanayi tesislerinde standart şebekeye doğrudan bağlanır ve kalkış momenti açısından daha avantajlıdır. Atölye, laboratuvar ya da küçük işletme gibi yalnızca 230V tek faz hattın bulunduğu yerlerde ise kondansatörlü tek fazlı modeller devreye girer. Tek fazlı tipte kalkış kondansatörü, motorun ilk hareketinde dönme yönünü ve momenti oluşturur; sürekli devrede çalışan dozaj pompalarında çalışma kondansatörlü yapı tercih edilir. Besleme seçimi yapılırken motorun etiketindeki gerilim, akım ve frekans değerlerinin mevcut hat ile birebir uyuştuğu doğrulanmalıdır, aksi halde verim düşer ve sargı zamanla zorlanır.

Frekans İnvertörü ile Devir Kontrolü

Küçük güçlü tahriklerde bile devir kontrolü, prosesin hassasiyetini artıran önemli bir imkândır. Bir frekans invertörü (VFD), şebeke frekansını değiştirerek motorun devrini kademesiz biçimde ayarlar; örneğin bir dozaj pompasında debiyi ya da bir karıştırıcıda karışım hızını doğrudan kontrol etmek mümkün olur. Ancak düşük devirlerde motorun kendi gövde fanı yeterli soğutmayı sağlayamayabilir; bu nedenle uzun süre düşük hızda çalışacak uygulamalarda harici (zorlanmış) soğutma fanı veya invertöre uygun yalıtım sınıfı değerlendirilmelidir. İnvertörlü çalışmada ayrıca kablo uzunluğu ve dV/dt gerilim sıçramaları sargıyı yorabileceğinden, gerektiğinde çıkış filtresi kullanımı planlanmalıdır. Doğru kurgulandığında devir kontrolü hem enerji tüketimini azaltır hem de mekanik aşınmayı düşürür.

DRG ile 0,12 kW Motor Tedariki

İzmir merkezli tedarik ağımızla, 0,12 kW 1500 d/d motorları farklı bağlantı tipleri ve verim sınıflarıyla stoktan sunuyoruz. Uygulamanıza uygun gövde, montaj ve koruma sınıfı seçiminde teknik destek sağlıyor, projenizin yük profiline en uygun modeli birlikte belirliyoruz. Daha geniş ürün yelpazesi ve teknik içerikler için ana sayfamızı ziyaret edebilirsiniz.
