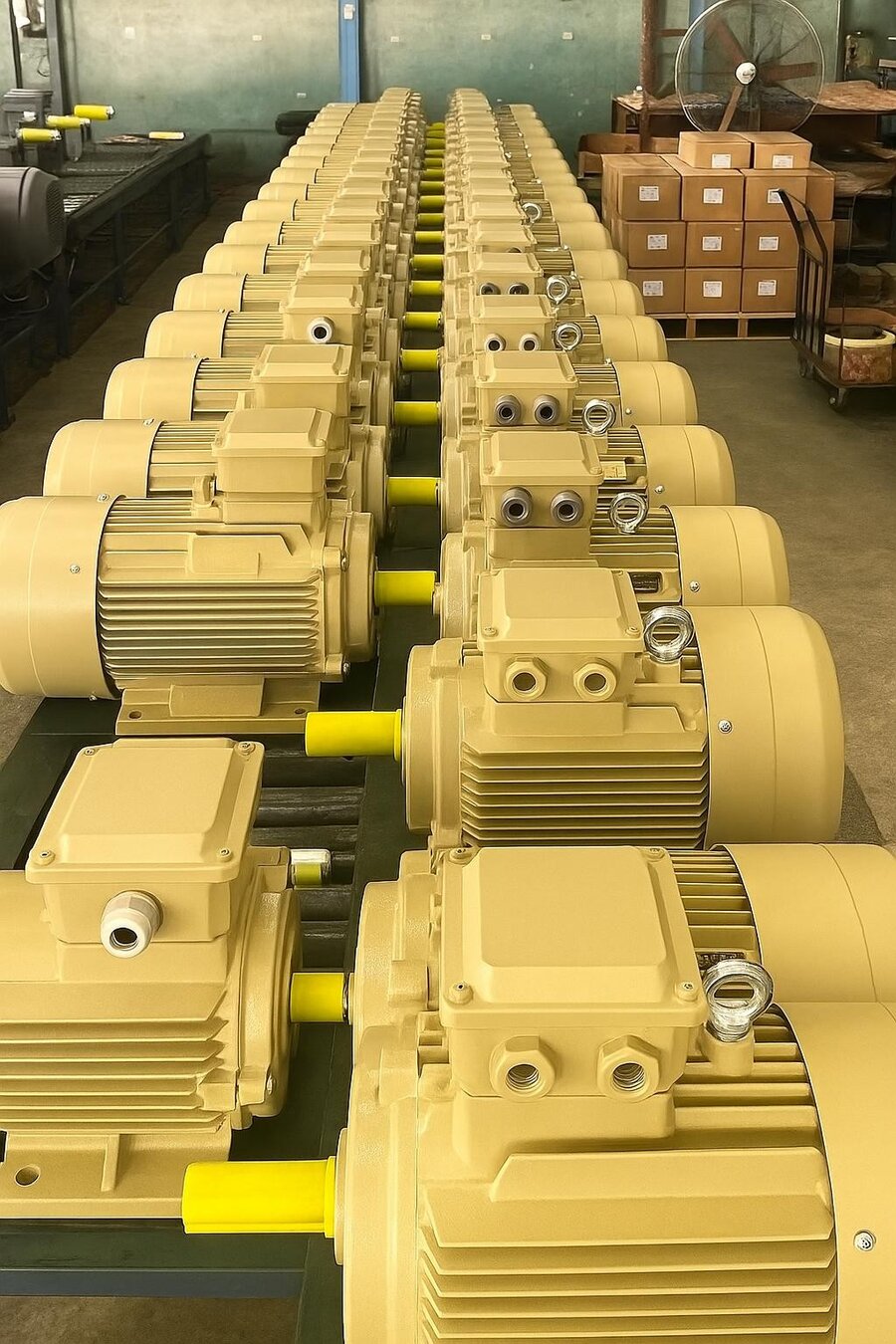

IE5 Ultra Premium verim sınıfı, IEC 60034-30-1 standardının tanımladığı en üst kademeyi temsil eder ve bir önceki IE4 sınıfına göre kayıpları yaklaşık yüzde 20 daha aşağı çeker. Bu sınıf, yılın büyük bölümünde çalışan ve yüksek enerji tüketen uygulamalarda işletme maliyetini en aza indirmeyi hedefler. DRG Motor, yüksek verim talebine yönelik çözümleriyle işletmelerin bu sınıfa geçişini destekler.

Verim Sınıfı Merdiveni

Elektrik motorlarının verimi, IEC 60034-30-1 standardıyla basamaklara ayrılır. Her basamak, aynı mekanik gücü daha az elektrik kaybıyla üretmek anlamına gelir:

  • IE1 Standart verim
  • IE2 Yüksek verim
  • IE3 Premium verim
  • IE4 Süper Premium verim
  • IE5 Ultra Premium verim

IE5 bu merdivenin en üst basamağıdır. Sınıf yükseldikçe motor içindeki kayıplar azalır, bu da hem daha düşük enerji tüketimi hem de daha düşük çalışma sıcaklığı demektir.

Kayıplar Nereden Gelir?

Bir asenkron motorda kayıplar başlıca dört kalemden oluşur: stator bakır kaybı, rotor kaybı, demir (nüve) kaybı ve mekanik/sürtünme kayıpları. IE5 sınıfında bu kalemlerin her birine ayrı ayrı müdahale edilir. Daha kalın bakır kesit stator direncini düşürür, daha ince ve düşük kayıplı silisli sac demir kaybını azaltır, optimize edilmiş rotor geometrisi ise rotor kayıplarını minimuma indirir. Sonuçta motor, nominal noktasında çok daha yüksek bir verimle çalışır.

IE5 ile Önceki Sınıfların Farkı

IE4'ten IE5'e geçişte kayıpların yaklaşık beşte biri daha ortadan kalkar. Bu fark küçük görünse de, sürekli çalışan bir sistemde yıllık tüketime yansıdığında ölçülebilir bir tasarruf yaratır. Ayrıca daha az kayıp, daha az ısı demektir; motor daha serin çalışır, sargı yalıtımının F sınıfı dayanım marjı genişler ve rulman ile yalıtım ömrü uzar. Yani IE5 yalnızca enerji değil, dayanıklılık açısından da kazanç sağlar.

IE5 Verimi Hangi Motor Tipleriyle Sağlanır?

Klasik sincap kafesli asenkron motorlarda IE5 verimine ulaşmak teknik olarak zorludur, çünkü rotor çubuklarında her zaman bir miktar kayıp kalır. Bu nedenle IE5 sınıfında çoğunlukla iki alternatif topoloji öne çıkar. Birincisi sürekli mıknatıslı senkron motorlardır; rotorda mıknatıslar kullanıldığı için rotor kaybı neredeyse ortadan kalkar ve verim üst basamağa taşınır. İkincisi ise senkron relüktans motorlardır; mıknatıs içermeyen özel sac geometrili rotor sayesinde yine düşük rotor kaybı elde edilir. Her iki tip de genellikle bir frekans invertörü ile birlikte çalışır. Geleneksel asenkron yapıyla IE5'e ulaşılan modellerde ise sargı, sac kalitesi ve rotor geometrisi sınıra kadar optimize edilir. Hangi topoloji seçilirse seçilsin amaç aynıdır: aynı mil gücünü mümkün olan en az elektrik kaybıyla üretmek.

Düşük Kayıp Nasıl Sağlanır?

IE5 verimi tek bir iyileştirmeyle değil, birçok tasarım kararının birleşiminden doğar:

  • Yüksek kaliteli, düşük kayıplı silisli sac kullanımı
  • Daha düşük dirençli ve optimize edilmiş stator sargı tasarımı
  • Rotor çubuk ve halka geometrisinin verim için yeniden hesaplanması
  • Hava aralığının ve manyetik akı dağılımının dengelenmesi
  • Daha düşük sürtünmeli rulman ve fan tasarımı

Bu iyileştirmeler birlikte uygulandığında motor, nominal yükünde en yüksek verim noktasına yaklaşır.

Güç ve Devir Aralığında IE5

IE5 sınıfı, sanayide en sık kullanılan güç bandını kapsayacak biçimde yaygınlaşmaktadır. Tipik olarak orta güç sınıfındaki motorlarda (yaklaşık 0,55 kW ile yüz kilovatların üzerine kadar) ve 2, 4, 6 kutuplu devir seçeneklerinde sunulur. Sınıf yükseldikçe verim kazancı, özellikle yüksek devirli ve yüksek güçlü uygulamalarda daha belirgin hale gelir; çünkü buralarda mutlak kayıp değeri büyüktür ve küçük bir yüzde iyileşmesi bile yüksek kilovatsaat tasarrufu demektir. Düşük güçlü, kısa süre çalışan uygulamalarda ise verim sınıfının ekonomik getirisi daha sınırlı kalabilir. Bu yüzden IE5 seçimi yapılırken motorun yalnızca gücü değil, devri ve yıllık çalışma süresi birlikte değerlendirilmelidir.

Hangi Uygulamalar İçin Uygun?

IE5 sınıfının kazancı, çalışma saatiyle doğru orantılıdır. Yılın büyük bölümünde çalışan ekipmanlar bu sınıftan en çok faydalanır:

  • Sürekli çalışan vidalı ve pistonlu kompresörler
  • Soğutma ve havalandırma fanları
  • Su terfi ve sirkülasyon pompaları
  • Kesintisiz üretim hatlarındaki tahrik grupları

Bu sistemlerde verim sınıfını bir kademe yükseltmek, yıllık tüketimde doğrudan ölçülebilir bir tasarrufa dönüşür.

Enerji Tasarrufu Nasıl Hesaplanır?

Tasarrufun mantığı basittir: motorun çektiği gücü verim oranına bölerek tüketilen elektrik bulunur, verim arttıkça aynı iş için çekilen güç azalır. Örneğin yılda 7000 saat çalışan orta güçte bir motorda verimi yüzde 1,5 artırmak, yıl boyunca binlerce kilovatsaatlik bir tasarrufa karşılık gelebilir. Bu kazanç, motorun ömrü boyunca biriktiğinde başlangıçtaki fiyat farkını fazlasıyla telafi eder. Bu nedenle uzun çalışma saatli uygulamalarda en yüksek verim sınıfı, en düşük toplam maliyet anlamına gelir.

Frekans İnvertörüyle Uyum

IE5 sınıfı motorlar, değişken debi veya hız gerektiren uygulamalarda frekans invertörü (VFD) ile birlikte çalıştırıldığında verim avantajı daha da büyür. Pompa ve fan gibi yükü hızla değişen sistemlerde, sabit devirli çalıştırma yerine hızın yüke göre ayarlanması ek tasarruf sağlar. Yüksek verimli motor ile invertörün birlikte kullanımı, enerji yönetiminde en etkili kombinasyonlardan biridir.

Devreye Alma ve Performansın Korunması

IE5 sınıfı bir motorun etiketinde yazan verim değerini sahada da görebilmek için doğru devreye alma şarttır. Sürekli mıknatıslı veya relüktans tip motorlarda invertör parametreleri motora göre ayarlanmalı, hız ve tork sınırları doğru tanımlanmalıdır. Kuplaj hizalaması özenle yapılmadığında ortaya çıkan ek sürtünme ve titreşim, kazanılan verimi kısmen geri götürebilir. Çalışma sırasında gövde sıcaklığının, akımın ve titreşimin periyodik izlenmesi, motorun nominal verim noktasında kalmasını güvence altına alır. Soğutma fanının ve hava kanallarının tozdan temizlenmesi de ısı atımını koruyarak verimi sabit tutar. Yüksek verimli bir motorda küçük bakım ihmalleri bile zamanla tüketimi artırabileceğinden, planlı bakım bu sınıfta daha da değerlidir.

Yüksek Verime Geçişte DRG Motor

En düşük işletme maliyetini hedefleyen işletmeler için doğru verim sınıfının seçimi, uzun vadeli kazancın anahtarıdır. Yatırım kararını yalnızca etiket fiyatına göre değil, motorun yıllar boyunca tüketeceği enerjiye göre vermek gerekir. DRG Motor, uygulamanızın yük profilini ve çalışma saatini değerlendirerek güç, devir ve verim sınıfını eşleştirir ve İzmir'den tedarik sağlar. Asenkron motor çözümleri ve verim sınıfları hakkında daha fazla bilgi için asenkron AC motorlar içeriğimizi inceleyebilir, yüksek verimli motor ihtiyacınız için bizimle iletişime geçebilirsiniz.
